公開番号2025038682
公報種別公開特許公報(A)
公開日2025-03-19
出願番号2023145432
出願日2023-09-07
発明の名称板材、楽器及び弦楽器
出願人ヤマハ株式会社
代理人個人,個人,個人,個人
主分類G10D 3/22 20200101AFI20250312BHJP(楽器;音響)
要約【課題】特定の木材以外の素材からなる板材であっても、適度に柔らかい音を発生することが可能な板材を提供する。
【解決手段】板厚方向Zと板厚方向Zに直交して第一方向Yとを含む平面における第一せん断弾性率が、板厚方向Zと板厚方向Z及び第一方向Yに直交する第二方向Xとを含む平面における第二せん断弾性率よりも低く、内部に、第一方向Y及び第二方向Xを含む面方向に間隔をあけて並ぶ複数の空隙2を有する板材1を提供する。
【選択図】図4
特許請求の範囲【請求項１】
板厚方向と前記板厚方向に直交する第一方向とを含む平面における第一せん断弾性率が、前記板厚方向と前記板厚方向及び前記第一方向に直交する第二方向とを含む平面における第二せん断弾性率よりも低く、
内部に、前記第一方向及び前記第二方向を含む面方向に間隔をあけて並ぶ複数の空隙を有する板材。
続きを表示（約 1,100 文字）【請求項２】
前記第二方向における前記空隙の第二寸法が、前記第一方向における前記空隙の第一寸法よりも大きい請求項１に記載の板材。
【請求項３】
前記面方向において隣り合う前記空隙を区画する区画壁を含み、
前記区画壁には、前記第一方向を壁厚方向とする第一区画壁と、前記第二方向を壁厚方向とする第二区画壁と、があり、
前記第二区画壁のせん断弾性率が、前記第一区画壁のせん断弾性率よりも低い請求項１又は請求項２に記載の板材。
【請求項４】
前記面方向において隣り合う前記空隙を区画する区画壁を含み、
前記区画壁には、前記第一方向を壁厚方向とする第一区画壁と、前記第二方向を壁厚方向とする第二区画壁と、があり、
前記第一区画壁の厚さ寸法が前記第二区画壁の厚さ寸法よりも大きい請求項１又は請求項２に記載の板材。
【請求項５】
前記面方向において隣り合う前記空隙を区画する区画壁を含み、
前記区画壁には、隣り合う前記空隙をつなげる複数の貫通孔が形成され、
前記第一方向に射影した前記貫通孔の第一面積の合計が、前記第二方向に射影した前記貫通孔の第二面積の合計よりも小さい請求項１又は請求項２に記載の板材。
【請求項６】
前記面方向において隣り合う前記空隙を区画する区画壁を含み、
前記区画壁には、隣り合う前記空隙をつなげる複数の貫通孔が形成され、
前記区画壁には、前記第一方向を壁厚方向とする第一区画壁と、前記第二方向を壁厚方向とする第二区画壁と、があり、
前記貫通孔には、前記第一区画壁に形成された第一貫通孔と、前記第二区画壁に形成された第二貫通孔と、があり、
前記第一方向から見た前記第一貫通孔の平面視形状と前記第二方向から見た前記第二貫通孔の平面視形状とが異なることで、前記第二区画壁のせん断弾性率が前記第一区画壁のせん断弾性率よりも低い請求項１又は請求項２に記載の板材。
【請求項７】
複数の前記空隙を含む第一層と、前記板厚方向において前記第一層に重なり前記第一層よりも強度が高い第二層と、を備える請求項１又は請求項２に記載の板材。
【請求項８】
前記第二層における前記第一方向の引張弾性率は、前記第二層における前記第二方向の引張弾性率よりも低い請求項７に記載の板材。
【請求項９】
前記第二層は、前記板厚方向において前記第一層の両側に重なる請求項７に記載の板材。
【請求項１０】
請求項１又は請求項２に記載の板材を有する楽器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、板材、楽器及び弦楽器に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
アコースティックギターやアコースティックピアノなどの楽器は、振動することに伴って音を発生する板材を備える（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
米国特許第７３４２１６１号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
楽器などで用いる板材には、適度に柔らかい音を発生する特定の木材（例えばスプルース材）を好ましく用いることがある。柔らかい音とは、高次の振動（高音域の音）の大きさが適度に抑制された音である。
しかしながら、特定の木材が高価あるいは入手困難な木材である場合、適度に柔らかい音を発生する板材を得ることは難しい。このため、特定の木材に限定しなくても、適度に柔らかい音を発生する板材を得ることが求められている。
【０００５】
本発明は、上述した事情に鑑みてなされたものであって、特定の木材以外の素材からなる板材であっても、適度に柔らかい音を発生することが可能な板材、並びに、これを備える楽器及び弦楽器を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の第一の態様は、板厚方向と前記板厚方向に直交する第一方向とを含む平面における第一せん断弾性率が、前記板厚方向と前記板厚方向及び前記第一方向に直交する第二方向とを含む平面における第二せん断弾性率よりも低く、内部に、前記第一方向及び前記第二方向を含む面方向に間隔をあけて並ぶ複数の空隙を有する板材である。
【０００７】
本発明の第二の態様は、前記板材を有する楽器である。
【０００８】
本発明の第三の態様は、前記板材と、弦と、を有し、前記板材の前記第二方向が、前記弦の長手方向に略一致する弦楽器である。
【発明の効果】
【０００９】
本発明によれば、特定の木材以外の素材からなる板材であっても、適度に柔らかい音を発生することが可能な板材、並びに、これを備える楽器及び弦楽器を提供することができる。
【図面の簡単な説明】
【００１０】

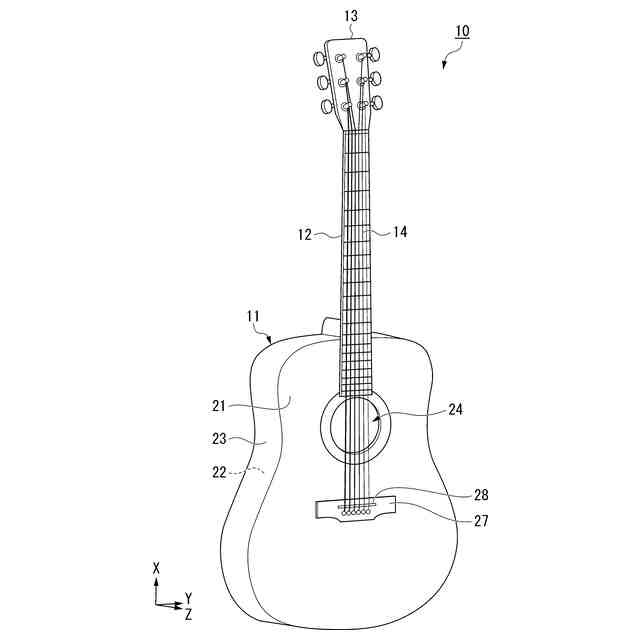

本発明の板材が適用される弦楽器の一例を示す斜視図である。

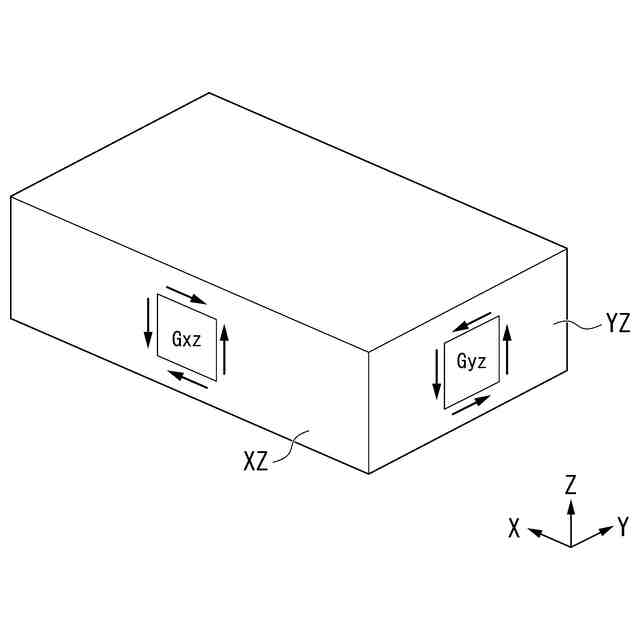

本発明の板材における第一せん断弾性率及び第二せん断弾性率を説明するための概略図である。

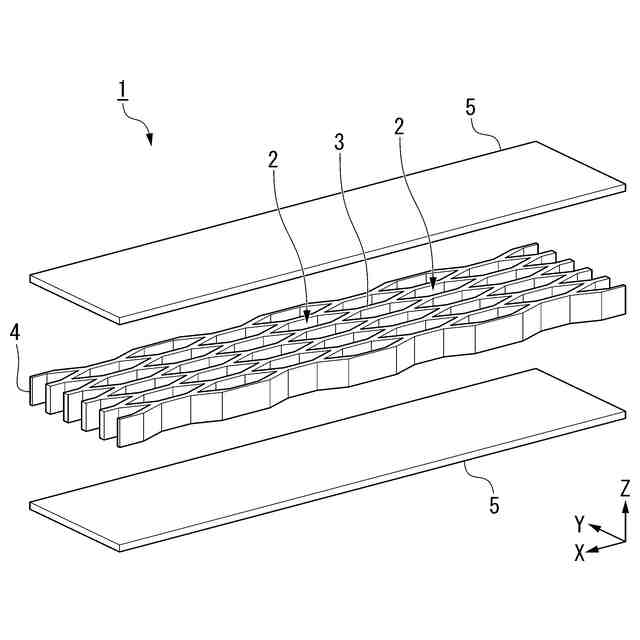

本発明の第一実施形態に係る板材の要部を示す分解斜視図である。

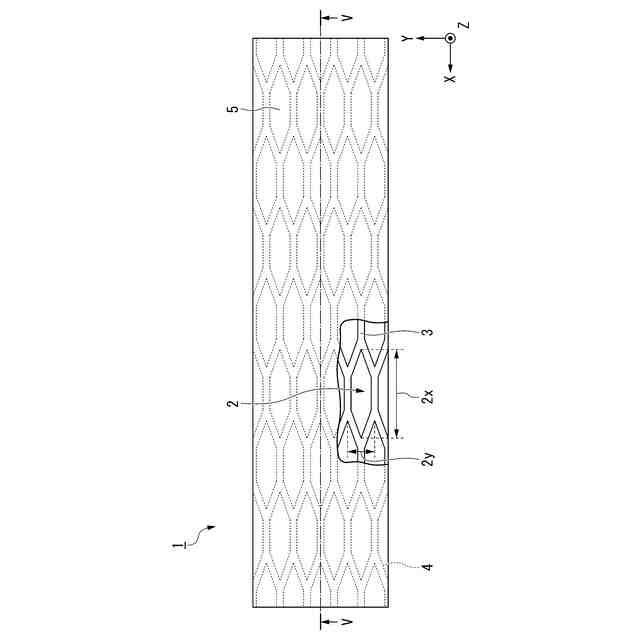

本発明の第一実施形態に係る板材の要部であって、一方の第二層の一部を破断して示す平面図である。

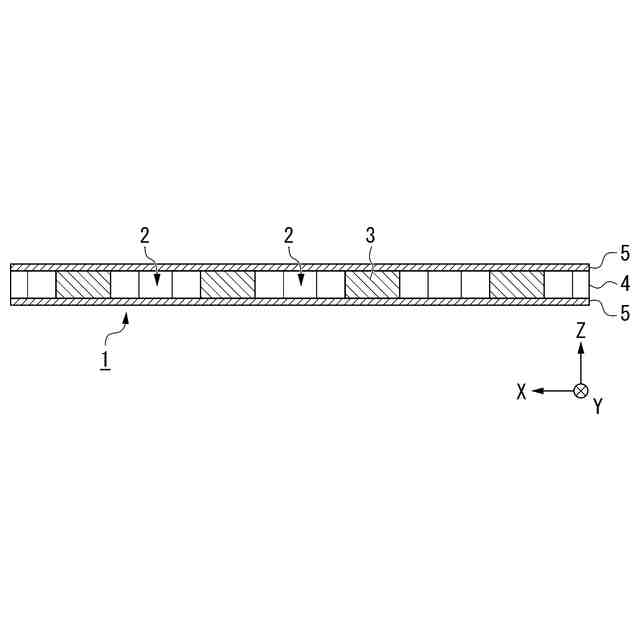

図４のＶ－Ｖ線断面図である。
本発明の第一実施形態に係る板材の変形例を示す断面図である。
本発明の第二実施形態に係る板材のうち第一層の要部を示す平面図である。

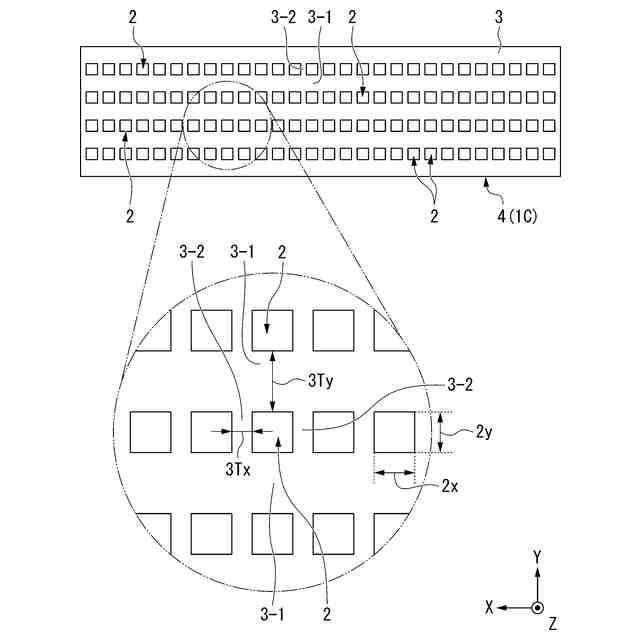

本発明の第三実施形態に係る板材のうち第一層の要部を示す平面図である。
本発明の第四実施形態に係る板材のうち第一層の要部を示す斜視図である。
図９の板材をＺ軸方向に直交する方向に破断した拡大断面図である。
本発明の他の実施形態に係る板材を構成する１単位のラティス構造の第一例を示す斜視図である。
本発明の他の実施形態に係る板材を構成する１単位のラティス構造の第二例を示す斜視図である。
本発明の他の実施形態に係る板材を構成する１単位のラティス構造の第三例を示す斜視図である。
本発明の他の実施形態に係る板材を構成する１単位のラティス構造の第四例を示す斜視図である。
本発明の他の実施形態に係る板材を構成する１単位のラティス構造の第五例を示す斜視図である。
本発明の他の実施形態に係る板材を構成する１単位のラティス構造の第六例を示す斜視図である。
本発明の他の実施形態に係る板材を構成する１単位のラティス構造の第七例を示す斜視図である。
本発明の他の実施形態に係る板材を構成する１単位のラティス構造の第八例を示す斜視図である。
本発明の他の実施形態に係る板材を構成する１単位のラティス構造の第九例を示す斜視図である。
本発明の他の実施形態に係る板材を構成する１単位のラティス構造の第十例を示す斜視図である。
本発明の他の実施形態に係る板材を構成する１単位のラティス構造の第十一例を示す斜視図である。
本発明の他の実施形態に係る板材を構成する１単位のラティス構造の第十二例を示す斜視図である。
本発明の他の実施形態に係る板材を構成する１単位のラティス構造の第十三例を示す斜視図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
