公開番号2025040274
公報種別公開特許公報(A)
公開日2025-03-24
出願番号2023147094
出願日2023-09-11
発明の名称作業台
出願人鹿島建設株式会社,甲賀高分子株式会社
代理人弁理士法人後藤特許事務所
主分類E04G 5/08 20060101AFI20250314BHJP(建築物)
要約【課題】作業台を軽量化する。
【解決手段】作業台1,2は、紙製または樹脂製の板材が格子状に組まれた本体部10,210と、紙製または樹脂製の1つの板材によって本体部10,210の側面の全周を覆う側板14,214と、本体部10,210の上面に設けられ、平板によって構成された天板部14,314と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
作業者が上部に乗って作業を行うための作業台であって、
紙製または樹脂製の板材が格子状に組まれた本体部と、
紙製または樹脂製の１つの板材によって前記本体部の側面の全周を覆う側面部と、
前記本体部の上面に設けられ、平板によって構成された天板部と、を備える、作業台。
続きを表示（約 700 文字）【請求項２】
請求項１に記載された作業台であって、
前記本体部は、上面または下面に段状に形成される段差部を有する、作業台。
【請求項３】
請求項２に記載された作業台であって、
前記作業台は、
前記段差部を有さない平場用作業台と、
階段の段差部分に対応して段状に形成される前記段差部を下面に有する段差付き作業台と、を有し、
前記平場用作業台と前記段差付き作業台とを組み合わせることによって、階段上に足場を構成することが可能な、作業台。
【請求項４】
請求項２に記載された作業台であって、
前記作業台は、
前記段差部を有さない平場用作業台と、
上面に前記段差部を有する段差付き作業台と、を有し、
前記平場用作業台と前記段差付き作業台とを組み合わせることによって、高所用の足場を構成することが可能な、作業台。
【請求項５】
請求項３または４に記載された作業台であって、
前記平場用作業台と前記段差付き作業台とは、分離自在に接続される、作業台。
【請求項６】
請求項１に記載された作業台であって、
前記側面部には、前記本体部の板材の一部が嵌合する嵌合部が設けられている、作業台。
【請求項７】
請求項１に記載された作業台であって、
前記側面部には、作業者の手を挿入可能な孔が設けられる、作業台。
【請求項８】
請求項１に記載された作業台であって、
前記天板部が、滑り止め機能を有している、作業台。

発明の詳細な説明【技術分野】
【０００１】
本発明は、作業台に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、アルミニウム製作業台が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開平１１－３３６４５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の作業台は、アルミニウム合金によって形成されている。このため、作業台が重たく、軽量化が求められている。
【０００５】
本発明は、作業台を軽量化することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、紙製または樹脂製の板材が格子状に組まれた本体部と、紙製または樹脂製の１つの板材によって本体部の側面の全周を覆う側面部と、本体部の上面に設けられ、平板によって構成された天板部と、を備える。
【発明の効果】
【０００７】
本発明によれば、軽量な作業台を提供することができる。
【図面の簡単な説明】
【０００８】

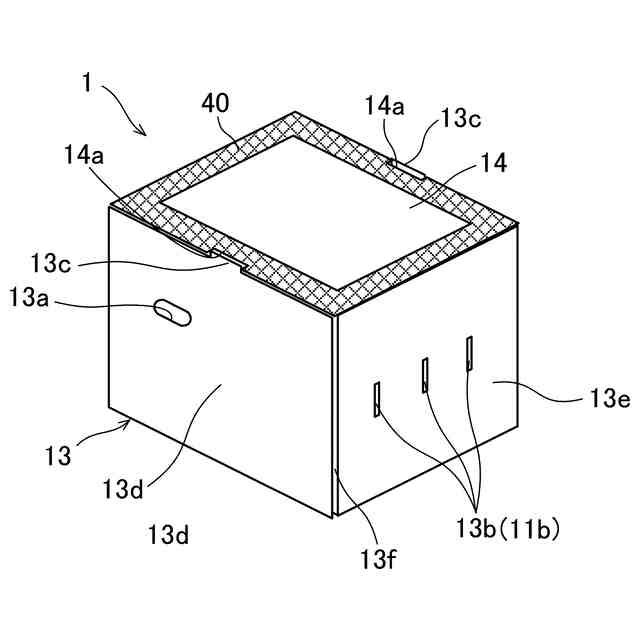

本発明の第１実施形態に係る平場用作業台の外観図である。

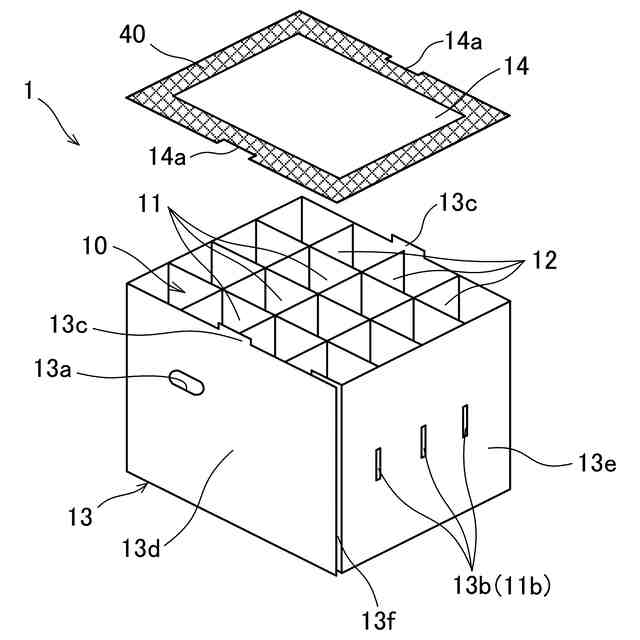

本発明の第１実施形態に係る平場用作業台の内部を示すための図である。
本発明の第１実施形態に係る平場用作業台に用いられる補強板の正面図である。
本発明の第１実施形態に係る平場用作業台に用いられる側板の展開図である。

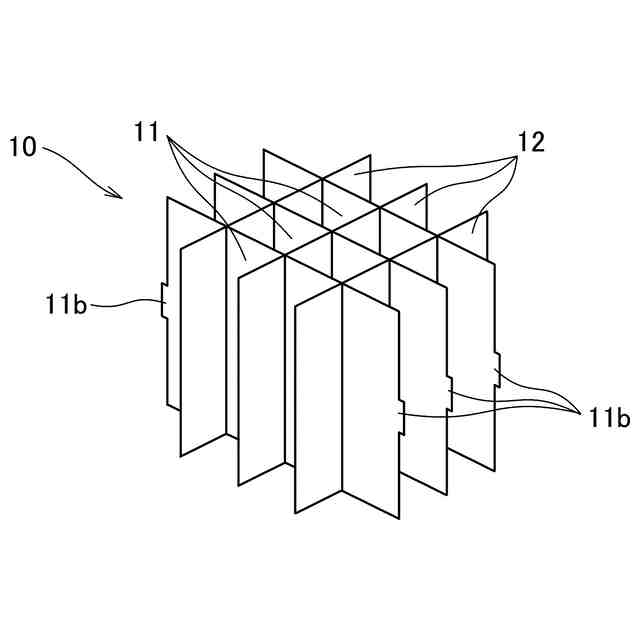

本発明の第１実施形態に係る平場用作業台に用いられる本体部の外観図である。

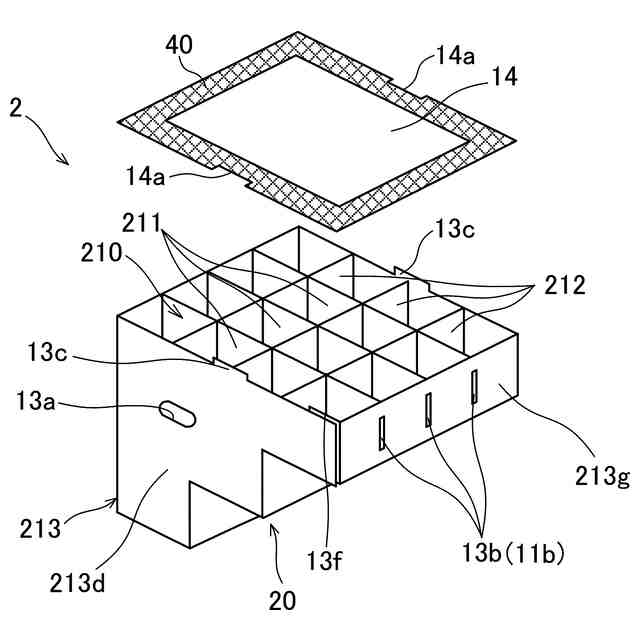

本発明の第２実施形態に係る下面に段差部を配置した場合の段差付き作業台の外観図である。

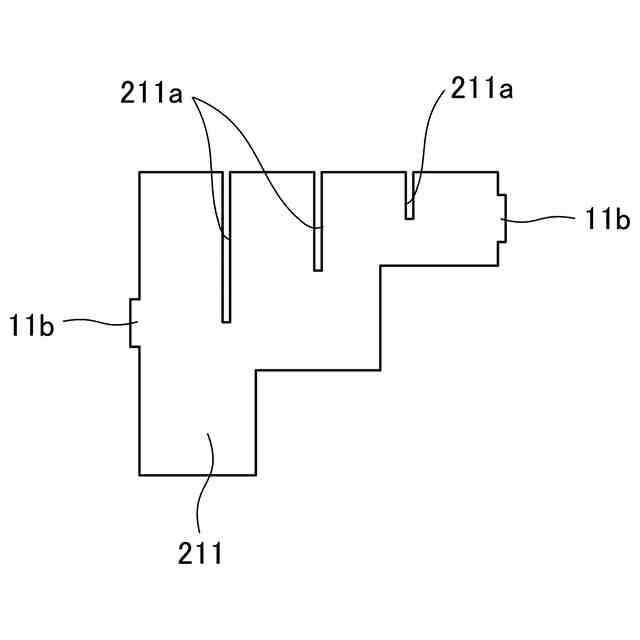

本発明の第２実施形態に係る段差付き作業台に用いられる第１補強板の正面図である。

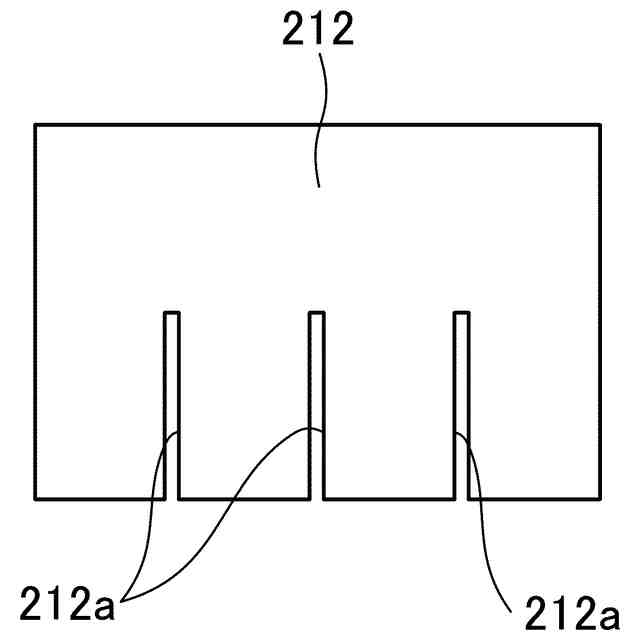

本発明の第２実施形態に係る段差付き作業台に用いられる第２補強板の正面図である。
本発明の第２実施形態に係る段差付き作業台に用いられる側板の展開図である。
本発明の第２実施形態に係る段差付き作業台の組み立て方法を説明するための図である。
階段上に足場を構成した作業台の正面図である。
本発明の第１実施形態に係る平場用作業台と第２実施形態に係る段差付き作業台の連結方法を説明するための図である。
階段上に足場を構成した作業台の変形例に係る斜視図である。
本発明の第２実施形態に係る段差付き作業台を階段として利用した場合の外観図である。
高所用の足場を構成した作業台の正面図である。
【発明を実施するための形態】
【０００９】
＜第１実施形態＞
図１から図５を参照して、本発明の第１実施形態に係る作業台１について説明する。
【００１０】
作業台１は、工事現場や工場などで、作業者が上部に乗って作業するための作業台（足場）として用いられる。図１に示す作業台１は、下面（底面）が平面になっている平場用作業台である。
（【００１１】以降は省略されています）
