公開番号2025039793
公報種別公開特許公報(A)
公開日2025-03-21
出願番号2025004247,2021573224
出願日2025-01-10,2020-06-09
発明の名称無線通信システムにおいて、サービス安定性を高める方法及びその装置
出願人サムスンエレクトロニクスカンパニーリミテッド
代理人個人,個人
主分類H04W 36/12 20090101AFI20250313BHJP(電気通信技術)
要約【課題】無線通信システムにおいてサービス安定性を高める方法及びその装置を提供する。

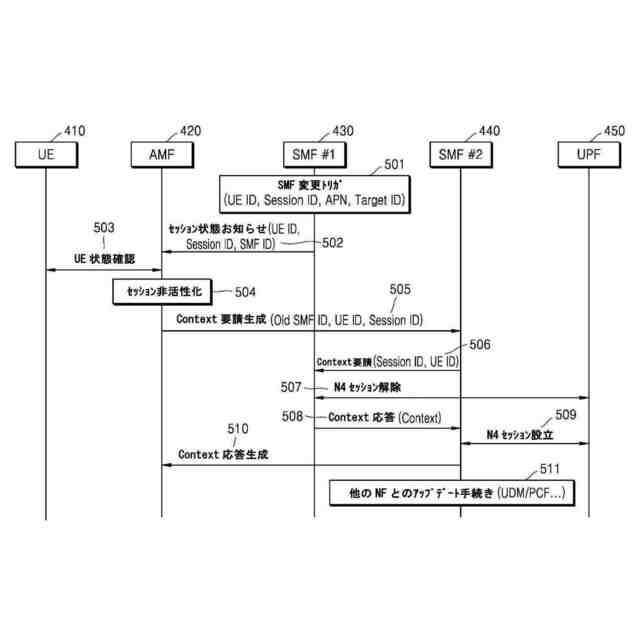

【解決手段】端末に連続的サービスを提供するために、第1 SMF(session management function)によって遂行される方法は、第1 SMFにより、SMF変更動作のトリガリングを識別する段階と、AMF(access and mobility management function)に、SMF変更手続きを要請するために、端末に係わるPDU(packet data unit)セッションの状態変更を知らせるメッセージを送信する段階と、変更されるSMFである第2 SMFから、端末のcontextを要請するcontext要請メッセージを受信する段階と、第2 SMFに、context要請応答メッセージを送信する段階と、を含む。

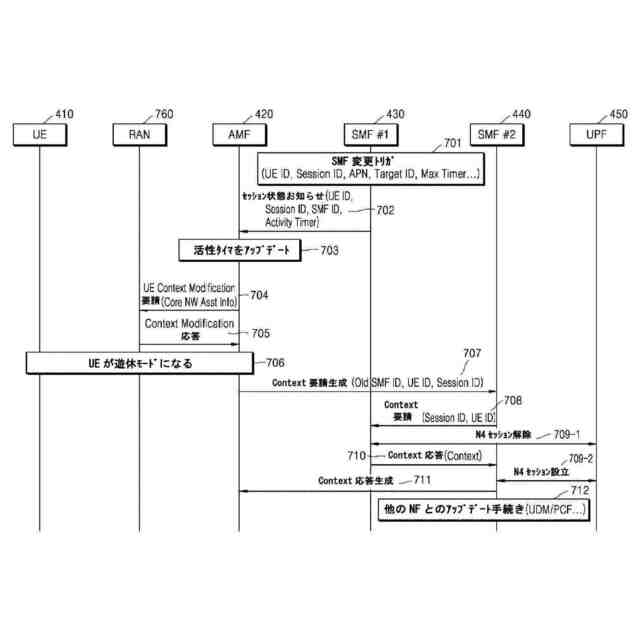

【選択図】図4
特許請求の範囲【請求項１】
端末に連続的サービスを提供するために、第１ＳＭＦ（session management function）によって遂行される方法において、
第１ＳＭＦにより、ＳＭＦ変更動作のトリガリングを識別する段階と、
ＡＭＦ（access and mobility management function）に、ＳＭＦ変更手続きを要請するために、端末に係わるＰＤＵ（packet data unit）セッションの状態変更を知らせるメッセージを送信する段階と、
変更されるＳＭＦである第２ＳＭＦから、端末のcontextを要請するcontext要請メッセージを受信する段階と、
前記第２ＳＭＦに、context要請応答メッセージを送信する段階と、を含む、方法。
続きを表示（約 1,400 文字）【請求項２】
前記ＳＭＦ変更動作は、ＯＡＭ（operations, administration and maintenance）の要請によってトリガリングされ、
前記ＯＡＭの要請は、前記第２ＳＭＦの識別情報を含む、請求項１に記載の方法。
【請求項３】
前記方法は、
前記ＡＭＦに、前記端末の状態変更に係わる情報お知らせを要請するメッセージを送信する段階と、
前記ＡＭＦから、前記端末の状態変更を知らせるお知らせメッセージを受信する段階と、をさらに含む、請求項１に記載の方法。
【請求項４】
前記端末に係わるＰＤＵセッションの状態変更を知らせるメッセージは、
前記第２ＳＭＦの識別情報、context ＩＤ、または前記端末の識別情報のうち少なくとも一つを含む、請求項１に記載の方法。
【請求項５】
前記context要請応答メッセージは、
前記ＡＭＦから要請された前記端末のcontextを含み、前記contextは、前記第２ＳＭＦが選択しなければならないＵＰＦ（user plane function）に係わる情報を含む、請求項１に記載の方法。
【請求項６】
端末に連続的サービスを提供するために、ＡＭＦ（access and mobility management function）によって遂行される方法において、
第１ＳＭＦ（session management function）からＳＭＦ変更手続きを要請するために、端末に係わるＰＤＵ（packet data unit）セッションの状態変更を知らせるメッセージを受信する段階と、
変更されるＳＭＦである第２ＳＭＦを選択する段階と、
前記第２ＳＭＦに、新たなセッションの生成を要請する要請メッセージを送信する段階と、
前記第２ＳＭＦから、前記新たなセッションの生成を要請する要請メッセージに対する応答メッセージを受信する段階と、を含む、方法。
【請求項７】
前記第２ＳＭＦを選択する段階は、
前記ＡＭＦによって遂行されるか、あるいはＳＣＰ（service communication proxy）を介して遂行される、請求項６に記載の方法。
【請求項８】
前記方法は、
前記第１ＳＭＦから、前記端末の状態変更に係わる情報お知らせを要請するメッセージを受信する段階と、
前記端末の状態変更をモニタリングする段階と、
前記モニタリング結果に基づき、前記第１ＳＭＦに、前記端末の状態変更を知らせるお知らせメッセージを送信する段階と、をさらに含む、請求項６に記載の方法。
【請求項９】
前記端末に係わるＰＤＵセッションの状態変更を知らせるメッセージは、
前記第２ＳＭＦの識別情報、context ＩＤ、または前記端末の識別情報のうち少なくとも一つを含み、
前記第２ＳＭＦの識別情報は、ＳＭＦセット識別情報を含む、請求項６に記載の方法。
【請求項１０】
前記第２ＳＭＦは、ＵＤＭ（unified data management）に登録される、請求項６に記載の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、移動通信システムにおいて、context（context）を管理する方法に関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
４Ｇ（４
ｔｈ
-generation）通信システムの商用化以後、増加勢にある無線データトラフィック需要を充足するために、改善された５Ｇ（５
ｔｈ
-generation）通信システムまたはｐｒｅ－５Ｇ通信システムを開発するための努力がなされている。そのような理由により、５Ｇ通信システムまたはｐｒｅ－５Ｇ通信システムは、４Ｇネットワーク以後（beyond ４Ｇ network）通信システムまたはＬＴＥ（long term evolution）以後（post ＬＴＥ）システムと呼ばれている。
【０００３】
高いデータ伝送率を達成するために、５Ｇ通信システムは、超高周波（ｍｍWave）帯域（例えば、６０ギガ（６０ＧＨｚ）帯域）における具現が考慮されている。該超高周波帯域における電波の伝達経路損失緩和、及び電波の伝達距離延長のために、５Ｇ通信システムにおいては、ビームフォーミング（beamforming）、巨大配列多重入出力（massive ＭＩＭＯ（multiple-input multiple-output））、全次元多重入出力（ＦＤ－ＭＩＭＯ：full dimensional ＭＩＭＯ）、アレイアンテナ（array antenna）、アナログビームフォーミング（analog beamforming）及び大規模アンテナ（large scale antenna）の技術が論議されている。
【０００４】
また、システムのネットワーク改善のために、５Ｇ通信システムにおいては、進化された小型セル、改善された小型セル（advanced small cell）、クラウド無線アクセスネットワーク（cloud ＲＡＮ（cloud radio access network））、超高密度ネットワーク（ultra-dense network）、機器間通信（Ｄ２Ｄ：device to device communication）、無線バックホール（wireless backhaul）、移動ネットワーク（moving network）、協力通信（cooperative communication）、ＣｏＭＰ（coordinated multi-points）及び受信干渉除去（interference cancellation）のような技術開発がなされている。
【０００５】
その以外にも、５Ｇシステムにおいては、進歩されたコーディング変調（ＡＣＭ：advanced coding modulation）方式であるＦＱＡＭ（hybrid frequency shift keying and quadrature amplitude modulation）及びＳＷＳＣ（sliding window superposition coding）、並びに進歩された接続技術であるＦＢＭＣ（filter bank multi carrier）、ＮＯＭＡ（non orthogonal multiple access）及びＳＣＭＡ（sparse code multiple access）などが開発されている。
【０００６】
５Ｇシステムにおいては、既存４Ｇシステム対比で、多様なサービスに対する支援を考慮している。例えば、最も代表的なサービスは、モバイル超広帯域通信サービス（ｅＭＢＢ：enhanced mobile broad band）、超高信頼性／低遅延通信サービス（ＵＲＬＬＣ：ultra-reliable and low latency communication）、大規模機器間通信サービス（ｍＭＴＣ：massive machine type communication）、次世代放送サービス（ｅＭＢＭＳ：evolved multimedia broadcast/multicast service）などがありうる。そして、前記ＵＲＬＬＣサービスを提供するシステムを、ＵＲＬＬＣシステムと称し、ｅＭＢＢサービスを提供するシステムを、ｅＭＢＢシステムと称することができる。また、「サービス」及び「システム」という用語は、混用されても使用される。
【０００７】
そのうち、ＵＲＬＬＣサービスは、既存４Ｇシステムと異なり、５Ｇシステムにおいて新たに考慮しているサービスであり、他のサービス対比で、超高信頼性（例えば、パケットエラー率約１０
－５
）と低遅延（例えば、約０．５ｍｓｅｃ）との条件満足を要求する。そのような厳格な要求条件を満足させるために、ＵＲＬＬＣサービスは、ｅＭＢＢサービスより短い伝送時間間隔（ＴＴＩ：transmission time interval）の適用が必要であり、それを活用した多様な運用方式が考慮されている。
【０００８】
一方、インターネットは、人々が情報を生成して消費する人間中心の連結網において、事物のような分散された構成要素間において情報をやり取りして処理する事物インターネット（ＩｏＴ：internet of things）網に進化している。クラウドサーバなどとの連結を介するビッグデータ（big data）処理技術などがＩｏＴ技術に結合されたＩｏＥ（internet of everything）技術も提起されている。ＩｏＴを具現するために、センシング技術、有無線通信及びネットワークインフラ、サービスインターフェース技術、及び保安技術のような技術要素が要求され、最近では、事物間連結のためのセンサネットワーク（sensor network）、事物通信（Ｍ２Ｍ：machine to machine）、ＭＴＣ（machine type communication）のような技術が研究されている。
【０００９】
ＩｏＴ環境においては、連結された事物で生成されたデータを収集、分析し、人間の生活に新たな価値を新たに創出する知能型ＩＴ（internet technology）サービスが提供されうる。該ＩｏＴは、既存のＩＴ（information technology）技術と、多様な産業との融合及び複合を介し、スマートホーム、スマートビルディング、スマートシティ、スマートカーあるいはコネクティッドカー、スマートグリッド、ヘルスケア、スマート家電、先端医療サービスのような分野にも応用される。
【００１０】
そのために、５Ｇ通信システムをＩｏＴ網に適用するための多様な試みがなされている。例えば、センサネットワーク、事物通信（Ｍ２Ｍ）、ＭＴＣのような技術が、５Ｇ通信技術であるビームフォーミング、ＭＩＭＯ及びアレイアンテナなどの技法によって具現されているのである。前述のビッグデータ処理技術として、クラウド無線アクセスネットワーク（cloud ＲＡＮ）の適用も、５Ｇ技術とＩｏＴ技術との融合一例と言うことができるであろう。
（【００１１】以降は省略されています）
