公開番号2025032476
公報種別公開特許公報(A)
公開日2025-03-12
出願番号2023137754
出願日2023-08-28
発明の名称積層フィルム、構成体、ヘッドアップディスプレイシステム、及び輸送用機器
出願人東レ株式会社
代理人
主分類B32B 7/023 20190101AFI20250305BHJP(積層体)
要約【課題】本発明は、輸送用機器の風防の最表面に貼合したときの外観不良の軽減と、耐摩耗性を両立した積層フィルムを提供することを目的とする。
【解決手段】
基材層の少なくとも一方の表面に保護層を備え、波長400～2000nm、入射角度60°の条件で前記保護層に入射したP波の反射率が、100nm以上にわたり連続して10%以上となる反射帯域(反射帯域A)を少なくとも一つ有し、前記保護層における無機粒子の濃度が10質量%以上60質量%以下であり、前記保護層の最表面の無機粒子占有率が0.1%以上60%以下であることを特徴とする、積層フィルム。
【選択図】なし
特許請求の範囲【請求項１】
基材層の少なくとも一方の表面に保護層を備え、波長４００～２０００ｎｍ、入射角度６０°の条件で前記保護層に入射したＰ波の反射率が、１００ｎｍ以上にわたり連続して１０％以上となる反射帯域（反射帯域Ａ）を少なくとも一つ有し、前記保護層における無機粒子の濃度が１０質量％以上６０質量％以下であり、前記保護層の最表面の無機粒子占有率が０．１％以上６０％以下であることを特徴とする、積層フィルム。
続きを表示（約 730 文字）【請求項２】
前記無機粒子の平均粒子径が５ｎｍ以上６０ｎｍ以下である、請求項１に記載の積層フィルム。
【請求項３】
前記保護層の算術平均粗さが０．１０ｎｍ以上０．９０ｎｍ以下である、請求項１または２に記載の積層フィルム。
【請求項４】
ＪＩＳＲ－３２５５：１９９７に準拠したマイクロスクラッチ試験法により得られる前記保護層のクラック発生圧力が１００ＧＰａ以上６００ＧＰａ以下である、請求項１または２に記載の積層フィルム。
【請求項５】
１５０℃で３０分間熱処理をしたときの熱収縮率が１．０％以上３．０％以下である、請求項１または２に記載の積層フィルム。
【請求項６】
入射角度６０°で前記保護層に入射した波長４００～７００ｎｍのＰ波の平均反射率が１０％以上である、請求項１または２に記載の積層フィルム。
【請求項７】
波長８００～２０００ｎｍ、入射角度０°の条件で前記保護層に入射した光の反射率が、１００ｎｍ以上にわたり連続して３０％以上となる反射帯域（反射帯域Ｂ）を少なくとも一つ有する、請求項１または２に記載の積層フィルム。
【請求項８】
前記基材層の一方の表面に前記保護層を備え、前記保護層と反対側の表面に接着層を備える、請求項１または２に記載の積層フィルム。
【請求項９】
前記接着層の最表層スクラッチ試験によるクラック発生荷重が１．０ＧＰａ以上である、請求項８に記載の積層フィルム。
【請求項１０】
前記接着層の厚みが５μｍ以上２５μｍ以下である、請求項８に記載の積層フィルム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、画像表示性に優れた積層フィルム、構成体、ヘッドアップディスプレイシステム、輸送用機器に関する。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
ヘッドアップディスプレイシステムは、車両等の輸送用機器の搭乗者の視野に情報を映し出す表示システムであり、例えば搭乗者の前方の風景に合わせた進路情報、注意喚起情報、建造物情報などを表示することにより運転の安全性や快適性を向上させるものである。そのメカニズムについては、影像投射器から輸送用機器の風防（例えば、フロントガラス）の投影部に対して斜め方向から影像を投射して反射させ、該反射像を搭乗者の視野に入れる方式が最も簡単なものである。
【０００３】
ヘッドアップディスプレイにおける風防の投影部の構成として、例えば偏光反射特性を有するフィルムを２枚のガラス間に内挿した構成が示されている（特許文献１）。しかしながら当該構成では、ブリュースター角と呼ばれる特定の入射角にて影像を投射しない限り、フィルムでの反射像とは別に、影像投射器側のガラス表面で反射像が発生する。そのため、当該構成ではいわゆる２重像が視認され、表示性が損なわれる。
【０００４】
そこで２重像抑制のため、反射特性を有する基材層をガラス面の映像投射器側の最表面に接着層を介して貼合した構成が提案されている（特許文献２、３）。このような構成とした場合、ガラスよりも前に反射特性を有する基材層面で影像が反射するため、ガラス面での反射による２重像を抑制することができる。一方で、このような態様では基材層が露出することから、傷から基材層を守るハードコートなどの保護層を、基材層の最表面に備える必要がある。但し、輸送用機器の風防は平面でなく３次元に曲面構造を有しており、保護層を有する基材層を風防に貼合する際、皴や保護層の割れなどの外観不良が発生する恐れがある。
【先行技術文献】
【特許文献】
【０００５】
特表２００６－５１２６２２号公報
特開２００９－４２６４７号公報
特開２０２２－８１７１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
こうした外観不良を抑制する手法として、貼合工程の１００℃以上の高温下で基材層を一定量収縮させながら、曲面に追従させる手法がある。しかしながら、特許文献２、３に開示されるような一般的な保護層を本用途に適用する場合、耐摩耗性を向上させれば、収縮性が不足して貼合時に保護層に割れが生じることがある。逆に収縮性を高めて高品位な貼合を可能とすれば、耐摩耗性が不足し布等で汚れをぬぐったときに容易に傷が入ることがある。すなわち、一般的な保護層を備えるフィルムは収縮性（加工性）と、耐摩耗性や硬度がトレードオフの関係にあり、本用途への適用は難しい。そこで本発明は、当該課題を解決し、輸送用機器の風防の最表面に貼合したときの外観不良の軽減と、耐摩耗性を両立した積層フィルムを提供することを課題とする。
【課題を解決するための手段】
【０００７】
本発明は、上記の課題を解決せんとするものであって、以下の構成からなる。すなわち、基材層の少なくとも一方の表面に保護層を備え、波長４００～２０００ｎｍ、入射角度６０°の条件で前記保護層に入射したＰ波の反射率が、１００ｎｍ以上にわたり連続して１０％以上となる反射帯域（反射帯域Ａ）を少なくとも一つ有し、前記保護層における無機粒子の濃度が１０質量％以上６０質量％以下であり、前記保護層の最表面の無機粒子占有率が０．１％以上６０％以下であることを特徴とする、積層フィルムである。
【０００８】
また、本発明の積層フィルムは以下の態様とすることもでき、また、以下の通り構成体、ヘッドアップディスプレイシステム、輸送用機器に用いることもできる。
（１）基材層の少なくとも一方の表面に保護層を備え、波長４００～２０００ｎｍ、入射角度６０°の条件で前記保護層に入射したＰ波の反射率が、１００ｎｍ以上にわたり連続して１０％以上となる反射帯域（反射帯域Ａ）を少なくとも一つ有し、前記保護層における無機粒子の濃度が１０質量％以上６０質量％以下であり、前記保護層の最表面の無機粒子占有率が０．１％以上６０％以下であることを特徴とする、積層フィルム。
（２）前記無機粒子の平均粒子径が５ｎｍ以上６０ｎｍ以下である、（１）に記載の積層フィルム。
（３）前記保護層の算術平均粗さが０．１０ｎｍ以上０．９０ｎｍ以下である、（１）または（２）に記載の積層フィルム。
（４）ＪＩＳＲ－３２５５：１９９７に準拠したマイクロスクラッチ試験法により得られる前記保護層のクラック発生圧力が１００ＧＰａ以上６００ＧＰａ以下である、（１）～（３）のいずれかに記載の積層フィルム。
（５）１５０℃で３０分間熱処理をしたときの熱収縮率が１．０％以上３．０％以下である、（１）～（４）のいずれかに記載の積層フィルム。
（６）入射角度６０°で前記保護層に入射した波長４００～７００ｎｍのＰ波の平均反射率が１０％以上である、（１）～（５）のいずれかに記載の積層フィルム。
（７）波長８００～２０００ｎｍ、入射角度０°の条件で前記保護層に入射した光の反射率が、１００ｎｍ以上にわたり連続して３０％以上となる反射帯域（反射帯域Ｂ）を少なくとも一つ有する、（１）～（６）のいずれかに記載の積層フィルム。
（８）前記基材層の一方の表面に前記保護層を備え、前記保護層と反対側の表面に接着層を備える、（１）～（７）のいずれかに記載の積層フィルム。
（９）前記接着層の最表層スクラッチ試験によるクラック発生荷重が１．０ＧＰａ以上である、（８）に記載の積層フィルム。
（１０）前記接着層の厚みが５μｍ以上２５μｍ以下である、（８）または（９）に記載の積層フィルム。
（１１）ガラスまたは樹脂を主成分とする支持体の少なくとも一方の面に、（８）～（１０）のいずれかに記載の積層フィルムを備えてなる構成体。
（１２）影像を投射する影像投射器と、（１１）に記載の構成体とを備えた、ヘッドアップディスプレイシステム。
（１３）前記影像投射器から投影される光線において、Ｐ波成分の強度が全光線成分の強度の５１％以上である、（１２）に記載のヘッドアップディスプレイシステム。
（１４）（１１）に記載の構成体を備える、輸送用機器。
【発明の効果】
【０００９】
本発明により、当該課題を解決し、輸送用機器の風防の最表面に貼合したときの外観不良の軽減と、耐摩耗性を両立した積層フィルムを提供することができる。
【発明を実施するための形態】
【００１０】
本発明の積層フィルムは、基材層の少なくとも一方の表面に保護層を備え、波長４００～２０００ｎｍ、入射角度６０°の条件で前記保護層に入射したＰ波の反射率が、１００ｎｍ以上にわたり連続して１０％以上となる反射帯域（反射帯域Ａ）を少なくとも一つ有し、前記保護層における無機粒子の濃度が１０質量％以上６０質量％以下であり、前記保護層の最表面の無機粒子占有率が０．１％以上６０％以下であることを特徴とする。以下に本発明の実施の形態について述べるが、本発明は以下の実施例を含む実施の形態に限定して解釈されるものではなく、発明の目的を達成できて、かつ発明の要旨を逸脱しない範囲内においての種々の変更は当然あり得る。

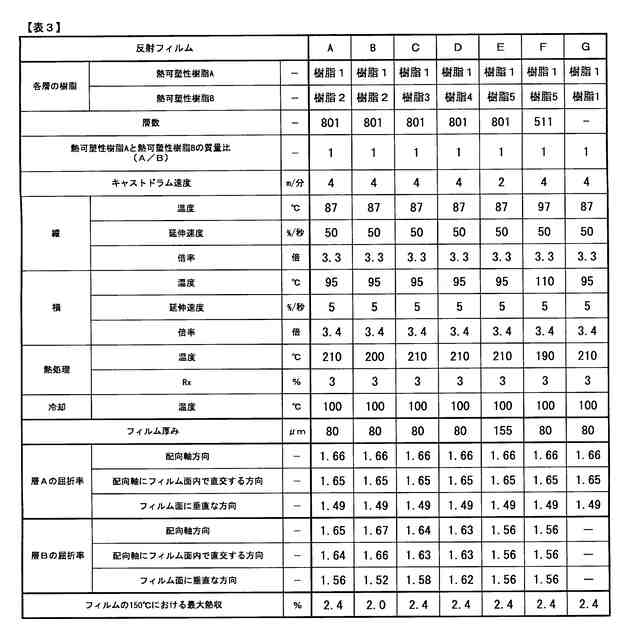

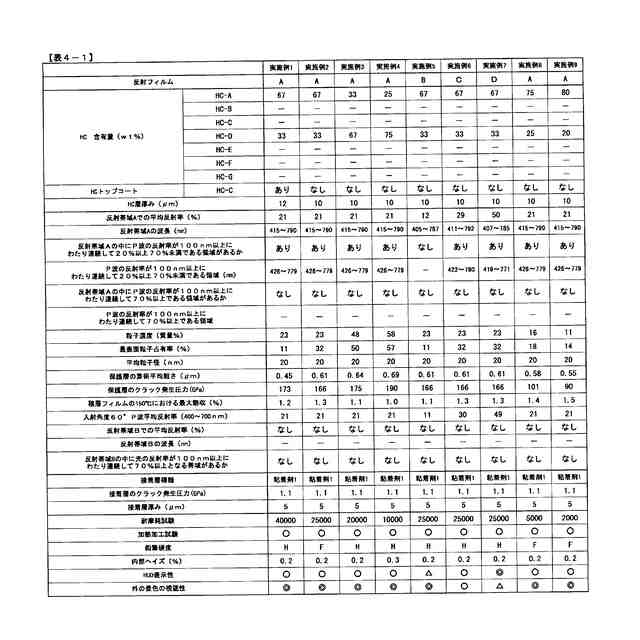

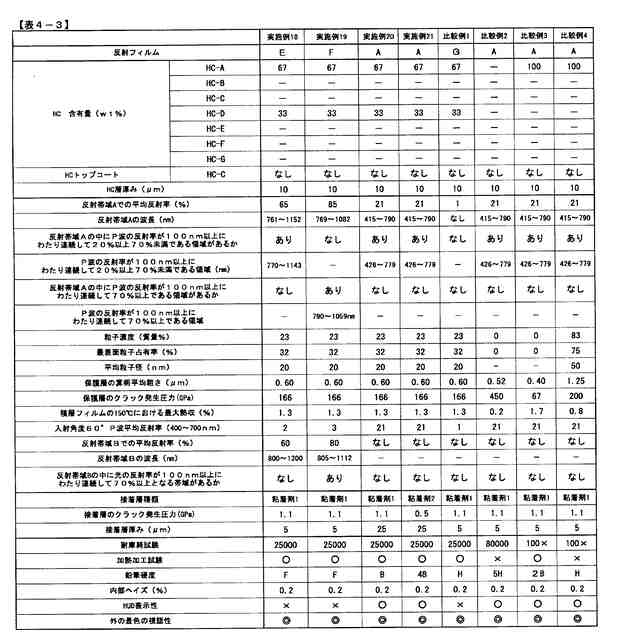

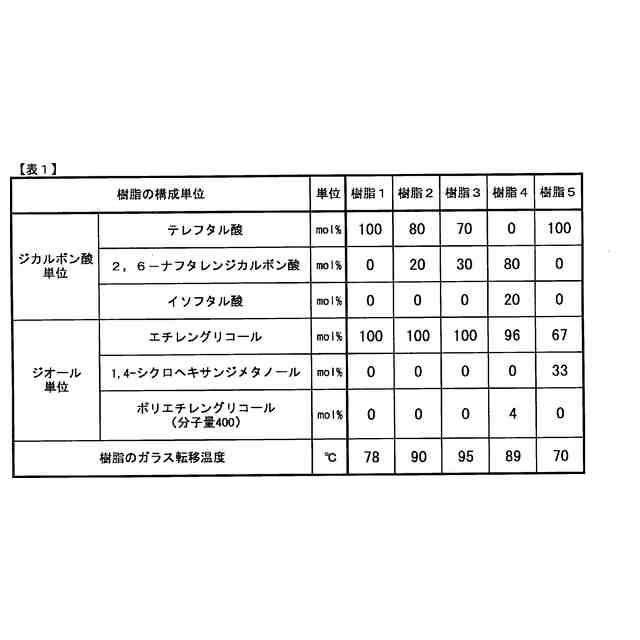

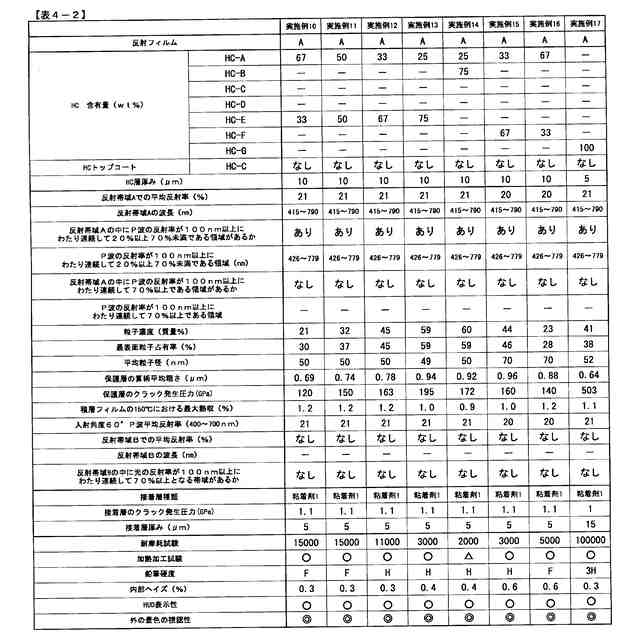

（【００１１】以降は省略されています）
