公開番号2025031083
公報種別公開特許公報(A)
公開日2025-03-07
出願番号2023137063
出願日2023-08-25
発明の名称充填材
出願人BASF INOACポリウレタン株式会社
代理人弁理士法人グランダム特許事務所
主分類E01C 23/10 20060101AFI20250228BHJP(道路,鉄道または橋りょうの建設)
要約【課題】空洞を識別できる充填材を提供する。
【解決手段】充填材10は、空洞20を埋める。充填材10は、発泡ウレタン12と、発泡ウレタン12の表面に配された導電性層14と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
空洞を埋めるための充填材であって、
発泡ウレタンと、
前記発泡ウレタンの表面に配された導電性層と、
を備える、充填材。
続きを表示（約 53 文字）【請求項２】
前記導電性層は、金属、及び/又は導電性物質を含む、請求項１に記載の充填材。

発明の詳細な説明【技術分野】
【０００１】
本開示は、充填材に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１には、土壌に発生した空洞に発泡ウレタンを充填して補修し、その後、発泡ウレタンの充填状態を検査することが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－８６５５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の検査では、空洞の充填状態を検査するために、電磁波レーダーが使用されている。しかしながら、発泡ウレタンは、空隙率が高いため、空洞と誤認識されることがある。そこで、特許文献１では、発泡ウレタン内に比誘電率の比較的大きな粒子を添加している。それでも対策が十分ではなく、発泡ウレタンが空洞と誤認識されることがある。本開示は、空洞を識別することが可能な充填材を提供することを目的とする。本開示は、以下の形態として実現することが可能である。
【課題を解決するための手段】
【０００５】
〔１〕空洞を埋めるための充填材であって、
発泡ウレタンと、
前記発泡ウレタンの表面に配された導電性層と、
を備える、充填材。
【発明の効果】
【０００６】
本開示によれば、空洞を識別することが可能な充填材を提供できる。
【図面の簡単な説明】
【０００７】
地中の空洞を充填材で埋めた状態を概略的に示す断面図である。

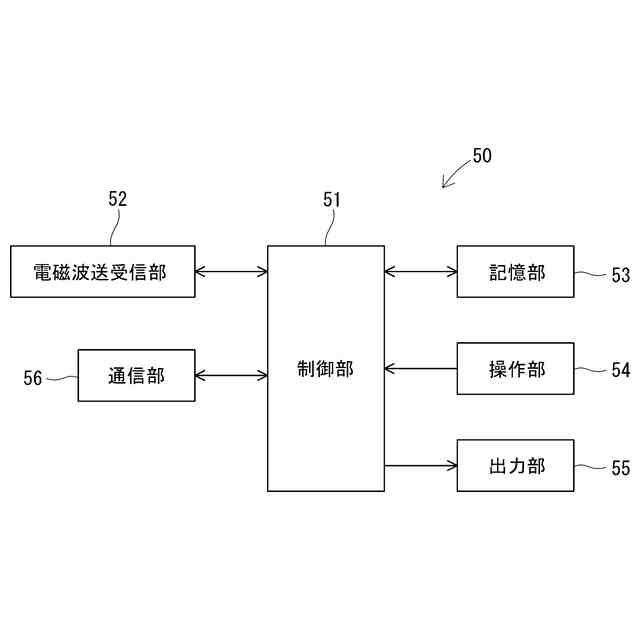

検査装置の電気的構成を概略的に示すブロック図である
検査装置によって地中の充填状態を検査する工程を説明する断面図である。
地中の空洞が埋められていない状態で、検査装置によって充填状態を検査する工程を説明する断面図である。
実施例の検査方法を説明する断面図である。
実施例１の充填材を用いたときのＡスキャン及びＢスキャンである。
実施例７の充填材を用いたときのＡスキャン及びＢスキャンである。
実施例９の充填材を用いたときのＡスキャン及びＢスキャンである。
実施例２１の充填材を用いたときのＡスキャン及びＢスキャンである。
比較例１の充填材を用いたときのＡスキャン及びＢスキャンである。
空洞がない状態における充填状態のＡスキャン及びＢスキャンである。
空洞が埋められていない状態における充填状態のＡスキャン及びＢスキャンである。
【発明を実施するための形態】
【０００８】
ここで、本開示の望ましい例を示す。
〔２〕前記導電性層は、金属、及び/又は導電性物質を含む、〔１〕に記載の充填材。
【０００９】
以下、本開示を詳しく説明する。なお、本明細書において、数値範囲について「－」を用いた記載では、特に断りがない限り、下限値及び上限値を含むものとする。例えば、「１０－２０」という記載では、下限値である「１０」、上限値である「２０」のいずれも含むものとする。すなわち、「１０－２０」は、「１０以上２０以下」と同じ意味である。また、本明細書において、各数値範囲の上限値及び下限値は、任意に組み合わせることができる。
【００１０】
１．充填材
本実施形態の充填材１０を、図１に示す。本実施形態の充填材１０は、空洞２０を埋めるための部材である。空洞２０は、例えば、舗装道路の下側にある地中の空洞、建設物の基礎の下側にある地中の空洞、トンネルの壁の奥側にある地中の空洞等である。空洞２０は、例えば、地中における土壌の経年変化や災害等によって発生し得る。
（【００１１】以降は省略されています）
