公開番号2025059021
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2024165335
出願日2024-09-24
発明の名称車両搭載型舗装用材料散布装置とそれを搭載した舗装用材料散布車
出願人新明工業株式会社,ニチレキ株式会社
代理人弁理士法人須磨特許事務所
主分類E01C 19/16 20060101AFI20250401BHJP(道路,鉄道または橋りょうの建設)
要約【課題】施工面積が中規模ないしは小規模の現場に機敏に対応することができる舗装用材料散布車と、そのような舗装用材料散布車を実現可能にする車両搭載型の舗装用材料散布装置を提供することを課題とする。
【解決手段】台座と、前記台座に取り付けられている支持脚と、前記支持脚に対して、相対的に上方かつ前方にある収納位置と、相対的に下方かつ後方にある展開位置との間で、平行移動可能に支持される移動体と、1又は複数の散布ノズルを備える散布ノズル部とを有し、前記散布ノズル部が前記移動体に取り付けられている車両搭載型の舗装用材料散布装置と、それを搭載した舗装用材料散布車を提供することによって、上記の課題を解決する。

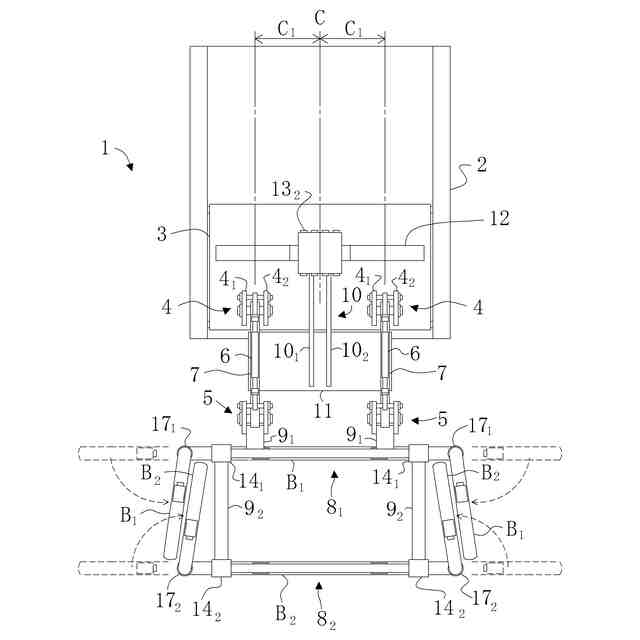

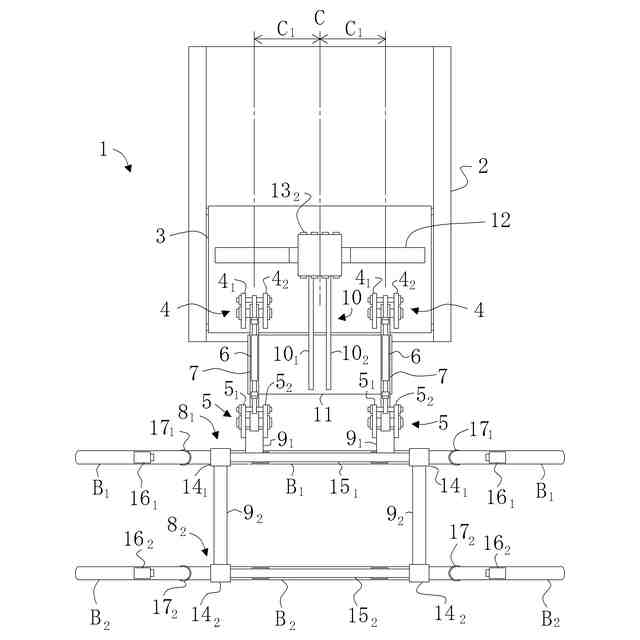

【選択図】図1
特許請求の範囲【請求項１】
台座と、
前記台座に取り付けられている支持脚と、

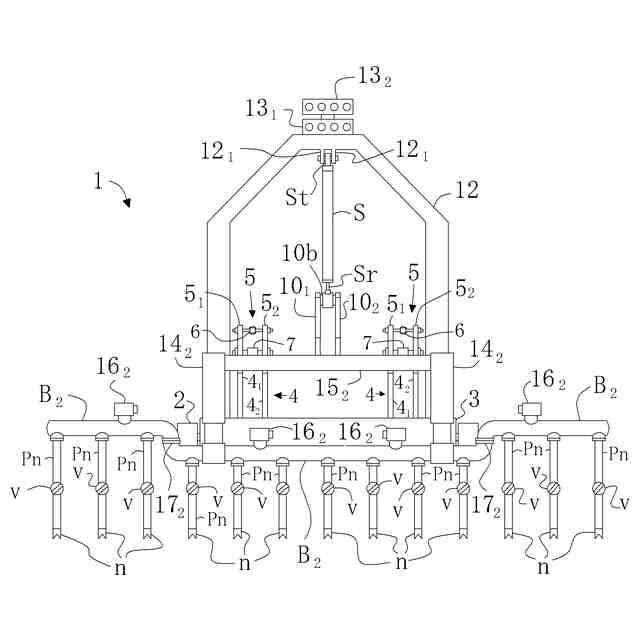

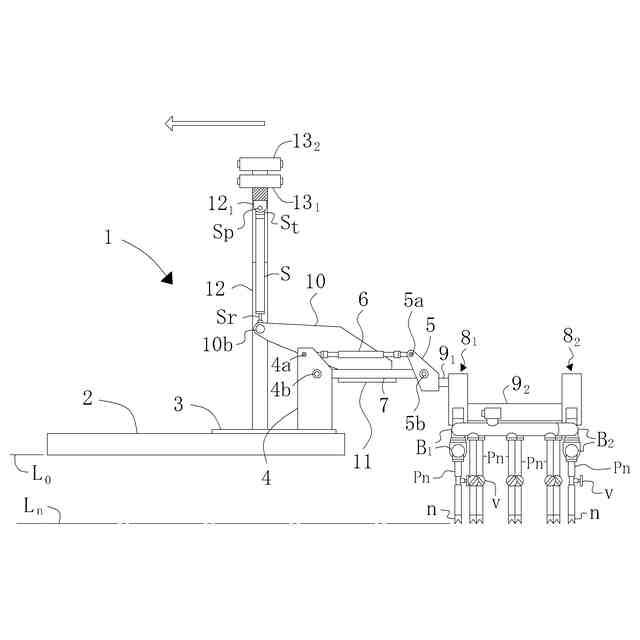

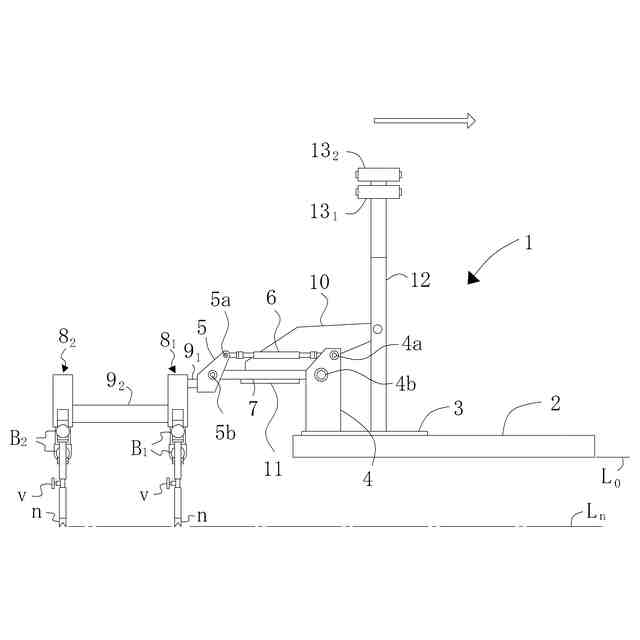

前記支持脚に対して、相対的に上方かつ前方にある収納位置と、相対的に下方かつ後方にある展開位置との間で、平行移動可能に支持される移動体と、
スプレーバー及び前記スプレーバーに接続される１又は複数の散布ノズルとを備える散布ノズル部と、
を有し、
前記散布ノズル部が前記移動体に取り付けられている、
車両搭載型の舗装用材料散布装置。
続きを表示（約 960 文字）【請求項２】
さらに基台を有し、
前記台座が、前記基台に対し前後方向及び／又は左右方向にスライド可能に、直接又は他の部材を介して前記基台に支持されている、請求項１記載の車両搭載型の舗装用材料散布装置。
【請求項３】

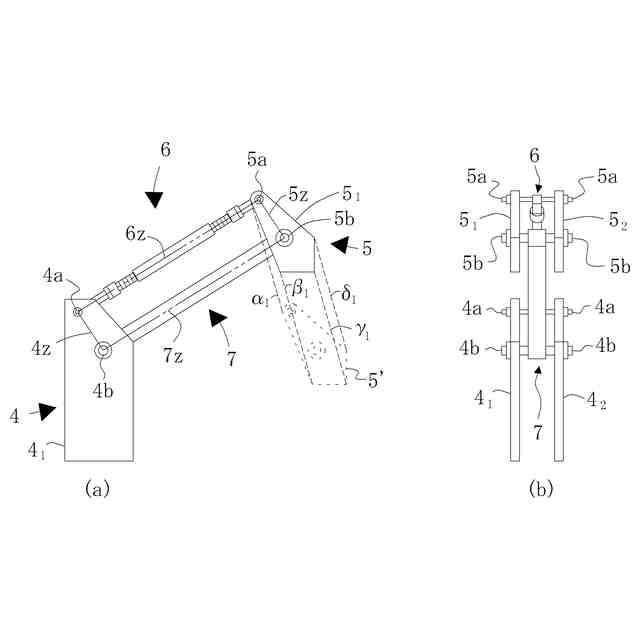

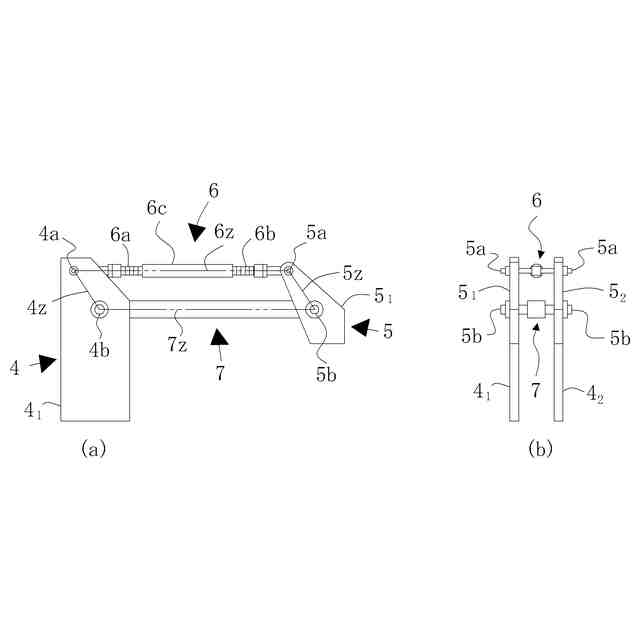

前記支持脚に対して前記移動体を平行移動可能に支持する機構が、前記支持脚と前記移動体とを互いに平行な２本の連結アームで連結してなる平行リンク機構である、請求項１又は２に記載の車両搭載型の舗装用材料散布装置。
【請求項４】
２本の前記連結アームの少なくとも一方が長さ調節手段を備えている、請求項３記載の車両搭載型の舗装用材料散布装置。
【請求項５】
２本の前記連結アームの少なくとも一方を前記支持脚との連結点を軸に回転させる回転駆動機構を備えている、請求項３記載の車両搭載型の舗装用材料散布装置。
【請求項６】
１又は複数の散布ノズルを備える第二散布ノズル部を有し、前記第二散布ノズル部が、前記移動体及び／又は前記散布ノズル部に取り付けられている、請求項１又は２に記載の車両搭載型の舗装用材料散布装置。
【請求項７】
請求項１又は２に記載の車両搭載型の舗装用材料散布装置を、その前方方向を車両の通常の走行方向の前方と一致させて搭載し、さらに、少なくとも１つの舗装用材料のタンクと、前記タンクと搭載している前記舗装用材料散布装置の散布ノズル部とを接続する管路と、前記管路を介して前記タンクから前記散布ノズル部へと舗装用材料を送り出す舗装用材料送出装置とを搭載してなる舗装用材料散布車。
【請求項８】
前記タンクが真空二重構造のタンクである、請求項７記載の舗装用材料散布車。
【請求項９】
前記タンクが前記タンク内の収容物を撹拌する撹拌装置を備えている、請求項７記載の舗装用材料散布車。
【請求項１０】
前記タンクと前記散布ノズル部とを接続する前記管路、又は、前記散布ノズル部が備える前記スプレーバーを、管路の一部に含んで形成される循環管路であって、洗浄時、洗浄剤が循環する循環洗浄管路を有している、請求項７記載の舗装用材料散布車。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、車両に搭載して使用される車両搭載型の舗装用材料散布装置と、それを搭載した舗装用材料散布車に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
アスファルト乳剤やその分解促進剤、溶剤系プライマーなどの舗装用材料は一般にアスファルトディストリビュータと呼ばれる作業車を用いて施工面上に散布されている。
【０００３】
アスファルトディストリビュータは、通常、８トンクラスの車両に、２トン程度のアスファルト乳剤などの舗装用材料を収容したタンクとポンプを搭載し、車両の後部に列状に連なる多数の散布ノズルを備える散布装置を取り付けた車両であり、走行しながら、広い面積の施工面に大量の舗装用材料を均一に散布する能力を有している（例えば、特許文献１、２）。
【０００４】
しかしながら、近年、特に、都市中心部の舗装補修工事では、施工に起因する交通渋滞時間の短縮化を図るため、一日当たりの施工面積を小さくして施工する場合があり、そのような現場では、施工面積に比べて過大なアスファルトディストリビュータの使用は敬遠されることがある。また、アスファルトディストリビュータの運転、操作には熟練を要するところ、熟練者の数には限りがあるので、日々発生する中規模ないし小規模の現場に機敏に対応するには限界がある。
【０００５】
一方、小規模面積の施工に特化した散布機械としては、アスファルト乳剤タンクと小型ポンプを積載した手押し式又は牽引式の散布機が提案されている（特許文献３、４）。しかしながら、これらの小型の散布機は、アスファルト乳剤を収容した乳剤タンクと、ポンプと、発動機等を人が牽引若しくは手押しできる大きさの台車に搭載したものであるので、搭載できるアスファルト乳剤の量には限度があり、逆に、極めて小さな施工面積の現場にしか使用できないという制約を有している。
【先行技術文献】
【特許文献】
【０００６】
特開平７－１０２５１８号公報
特開２００１－２７９６０９号公報
実開昭６３－１００５０６号公報
実用新案登録第３２７９６０９１５７０１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明は、上記の問題点を解決するために為されたもので、施工面積が中規模ないしは小規模の現場に機敏に対応することができる舗装用材料散布車と、そのような舗装用材料散布車を実現可能にする車両搭載型の舗装用材料散布装置を提供することを課題とする。
【課題を解決するための手段】
【０００８】
上記課題を解決すべく、鋭意研究を重ねた結果、本発明者らは、比較的小型の車両にも簡単に搭載できる車両搭載型の舗装用材料散布装置があれば、それを、舗装用材料のタンクやポンプ、その動力源などの機材とともに車両に搭載することで、中規模ないしは小規模の施工現場にも機敏に対応できる散布車を容易に提供することができるのではないかとの発想を得た。
【０００９】
斯かる発想に基づき、試行錯誤を重ねた結果、本発明者らは、散布装置を、散布時には車両後方に展開して舗装用材料を散布することができるとともに、非散布時には車両上にコンパクトに収納することができる構造とすることによって、比較的小型の車両にも搭載できる車両搭載型の舗装用材料散布装置が得られることを見出した。また、本発明者らは、当該舗装用材料散布装置を、他の必要な資材並びに機材とともに車両に搭載することで、施工面積が中規模ないしは小規模の現場に機敏に対応することができる舗装用材料散布車を提供することができることを見出した。
【００１０】
すなわち、本発明は、
台座と、
前記台座に取り付けられている支持脚と、
前記支持脚に対して、相対的に上方かつ前方にある収納位置と、相対的に下方かつ後方にある展開位置との間で、平行移動可能に支持される移動体と、
スプレーバー及び前記スプレーバーに接続される１又は複数の散布ノズルとを備える散布ノズル部と、
前記散布ノズル部が前記移動体に取り付けられている、
車両搭載型の舗装用材料散布装置を提供することによって、上記の課題を解決するものである。
（【００１１】以降は省略されています）
