公開番号2025028004
公報種別公開特許公報(A)
公開日2025-02-28
出願番号2024133712
出願日2024-08-09
発明の名称鋼の連続鋳造方法
出願人JFEスチール株式会社
代理人個人,個人,個人,個人
主分類B22D 11/106 20060101AFI20250220BHJP(鋳造;粉末冶金)
要約【課題】タンディッシュ内の溶鋼にロングノズルの先端を浸漬させる時間を適切に設定して取鍋の底部に設けられた上ノズルでの開口不良を抑制することのできる鋼の連続鋳造方法を提供する。
【解決手段】鋼の連続鋳造方法であって、タンディッシュ2内のスラグにロングノズル9の先端部が接触してから溶鋼流量制御装置5を開状態にするまで、大気圧連通手段10によってロングノズル9の内部と外部とを連通してロングノズル9の内部の圧力を低下させる圧抜き時間(t₁+t₂+t₃)の経過後に、溶鋼流量制御装置5を開状態とし、圧抜き時間(t₁+t₂+t₃)は、タンディッシュ2内のスラグの層の厚さ(h₁)とタンディッシュ2内のスラグと溶鋼との境界からのノズル3、9の先端部の浸漬深さ(h₂)と昇降装置による取鍋1の下降速度とに基づいて定められる。
【選択図】図6
特許請求の範囲【請求項１】
溶鋼流量制御装置を閉状態とし、かつ、前記溶鋼流量制御装置の上部側の溶鋼流出孔内に充填材が充填された状態で、前記溶鋼流量制御装置の下部に接続されたロングノズルをタンディッシュ内の溶鋼中に浸漬したときにロングノズルの内部と外部とを連通する大気圧連通手段を備えた前記溶鋼流量制御装置がその底部に設けられた取鍋を用い、当該取鍋からタンディッシュに溶鋼を注入する場合に、
前記タンディッシュの内部のスラグに前記ロングノズルの先端部が接触してから前記溶鋼流量制御装置を開状態にするまで、前記大気圧連通手段によって前記ロングノズルの内部と外部とを連通して前記ロングノズルの内部の圧力を低下させる圧抜き時間の経過後に、前記溶鋼流量制御装置を開状態とし、
前記圧抜き時間は、前記タンディッシュの内部のスラグの層の厚さと前記タンディッシュの内部のスラグ下の溶鋼中における前記ロングノズルの先端部の浸漬深さと昇降装置による前記取鍋の下降速度とに基づいて定められる、鋼の連続鋳造方法。
続きを表示（約 300 文字）【請求項２】
前記圧抜き時間は、前記ロングノズルの先端部が前記タンディッシュの内部のスラグの層を通過する通過時間と、前記ロングノズルの先端部が前記タンディッシュの内部のスラグと溶鋼との境界から前記浸漬深さに到達するまで、前記ロングノズルの先端部が前記タンディッシュの内部の溶鋼を通過する通過時間と、前記スラグの層の厚さと前記浸漬深さとを合算した深さで前記ロングノズルの先端部を待機させる下限待機時間とを含む請求項１に記載の鋼の連続鋳造方法。
【請求項３】
前記圧抜き時間が予め設定した閾値を超える場合には、前記圧抜き時間を前記閾値に設定する請求項１または２に記載の鋼の連続鋳造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、鋼の連続鋳造方法に関し、特に、連続鋳造機で連続鋳造を開始する際における鋼の連続鋳造方法に関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
鋼の連続鋳造方法の一例が特許文献１に記載されている。特許文献１に記載の連続鋳造機では、取鍋の底部に当該取鍋内の溶鋼を流下させる上ノズルが設けられている。上ノズルの下側に取鍋とロングノズルとを連通させ、また、それらの連通状態を遮断すると共に、取鍋からロングノズルに流入する溶鋼の流量を制御するスライディングノズルが接続されている。スライディングノズルには、取鍋とロングノズルとの連通状態を遮断した閉状態において、ロングノズルの内部と外部とを連通する大気圧連通手段が設けられている。スライディングノズルの下側には、取鍋内の溶鋼をタンディッシュに注入するロングノズルが接続されている。
【０００３】
上述した連続鋳造機で取鍋を交換し、交換した取鍋を使用して連続鋳造を開始する前の時点では、交換した取鍋の上ノズルの流出孔には、初期開口のために珪砂を主成分とする充填材が充填されている。こうして、上ノズルは閉塞されている。スライディングノズルは閉状態に設定されており、上ノズルからの充填材の流出が抑制されている。また、大気圧連通手段によってロングノズルの内部と外部とが連通されている。交換した取鍋を使用して連続鋳造を開始するときには、当該取鍋を下降してタンディッシュ内の溶鋼にロングノズルの先端を浸漬させる。
【０００４】
ロングノズルの先端をタンディッシュ内の溶鋼に浸漬させると、ロングノズルの先端から内部に溶鋼が浸入してロングノズル内の容積が減少し、ロングノズル内の空気が圧縮される。また、ロングノズル内の空気は溶鋼によって加熱されて膨張し、ロングノズル内の圧力が上昇する。そのため、特許文献１に記載の連続鋳造方法では、タンディッシュ内の溶鋼にロングノズルの先端を１０秒以上浸漬させ、その間に大気圧連通手段によってロングノズルの内部と外部とを連通してロングノズルの内部の圧力が大気圧とほぼ同等になるようにしている。その後、スライディングノズルは取鍋とロングノズルとを連通させる開状態に設定される。これにより、上ノズルに充填されている充填材は溶鋼の自重によって上ノズルから押し出されて取鍋内の溶鋼がロングノズルを介してタンディッシュに注入される。
【先行技術文献】
【特許文献】
【０００５】
特開２００６-２３１３９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１に記載された連続鋳造方法では、ロングノズルの内部の圧力を低下させるために、タンディッシュ内の溶鋼にロングノズルの先端を１０秒以上浸漬させている。しかしながら、タンディッシュ内の溶鋼にロングノズルの先端を１０秒以上浸漬させたとしても、ロングノズルの内部の圧力が大気圧とほぼ同等になっていない可能性がある。ロングノズルの内部の圧力は、上ノズルから充填材を押し出す取鍋内の溶鋼の自重に応じた荷重に対して抗する。そのため、ロングノズルの内部の圧力が大気圧よりも高い場合には、ロングノズルの内部の圧力に起因して、取鍋内の溶鋼の自重に応じた荷重よって上ノズルから充填材が押し出され難くなる。その結果、上ノズルでの開口不良が生じる可能性がある。また、タンディッシュ内の溶鋼にロングノズルの先端を浸漬させている時間が過剰に長くなると、ロングノズルの内部で皮張りが発生して開口不良が大幅に増加する可能性がある。なお、皮張りとは、ロングノズルの内部に浸入した溶鋼の液面において、溶鋼が凝固してロングノズルが閉塞することを意味している。
【０００７】
本発明は上述した課題を解決するためになされたものであり、タンディッシュ内の溶鋼にロングノズルの先端を浸漬させる時間を適切に設定して取鍋の底部に設けられた上ノズルでの開口不良を抑制することのできる鋼の連続鋳造方法を提供することを目的とするものである。
【課題を解決するための手段】
【０００８】
上記課題を解決するための手段は、以下の通りである。
［１］溶鋼流量制御装置を閉状態とし、かつ、前記溶鋼流量制御装置の上部側の溶鋼流出孔内に充填材が充填された状態で、前記溶鋼流量制御装置の下部に接続されたロングノズルをタンディッシュ内の溶鋼中に浸漬したときにロングノズルの内部と外部とを連通する大気圧連通手段を備えた前記溶鋼流量制御装置がその底部に設けられた取鍋を用い、当該取鍋からタンディッシュに溶鋼を注入する場合に、前記タンディッシュの内部のスラグに前記ロングノズルの先端部が接触してから前記溶鋼流量制御装置を開状態にするまで、前記大気圧連通手段によって前記ロングノズルの内部と外部とを連通して前記ロングノズルの内部の圧力を低下させる圧抜き時間の経過後に、前記溶鋼流量制御装置を開状態とし、前記圧抜き時間は、前記タンディッシュの内部のスラグの層の厚さと前記タンディッシュの内部のスラグ下の溶鋼中における前記ロングノズルの先端部の浸漬深さと昇降装置による前記取鍋の下降速度とに基づいて定められる、鋼の連続鋳造方法。
［２］前記圧抜き時間は、前記ロングノズルの先端部が前記タンディッシュの内部のスラグの層を通過する通過時間と、前記ロングノズルの先端部が前記タンディッシュの内部のスラグと溶鋼との境界から前記浸漬深さに到達するまで、前記ロングノズルの先端部が前記タンディッシュの内部の溶鋼を通過する時間と、前記スラグの層の厚さと前記浸漬深さとを合算した深さで前記ロングノズルの先端部を待機させる下限待機時間とを含む［１］に記載の鋼の連続鋳造方法。
［３］前記圧抜き時間が予め設定した閾値を超える場合には、前記圧抜き時間を前記閾値に設定する［１］または［２］に記載の鋼の連続鋳造方法。
【発明の効果】
【０００９】
本発明によれば、タンディッシュ内の溶鋼にノズルの先端を浸漬させる時間を適切に設定することができ、取鍋の底部に設けられた上ノズルでの開口不良を抑制することができる。
【図面の簡単な説明】
【００１０】

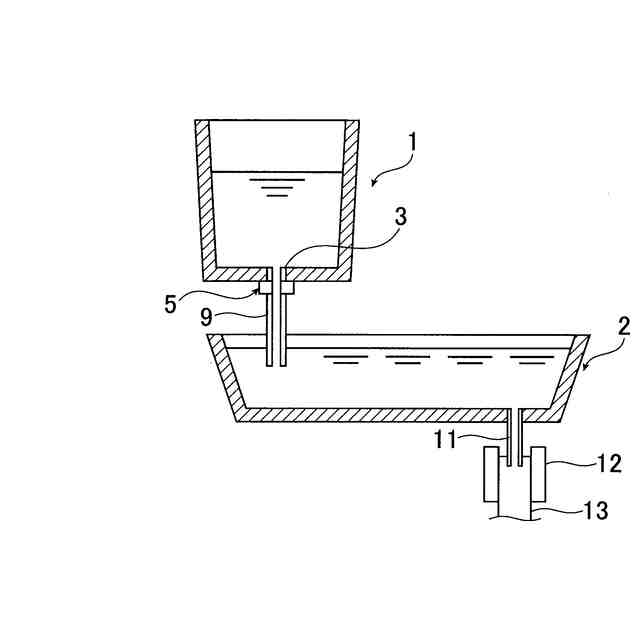

本実施形態に係る鋼の連続鋳造方法を適用することのできる連続鋳造機の一例の一部を示す図である。

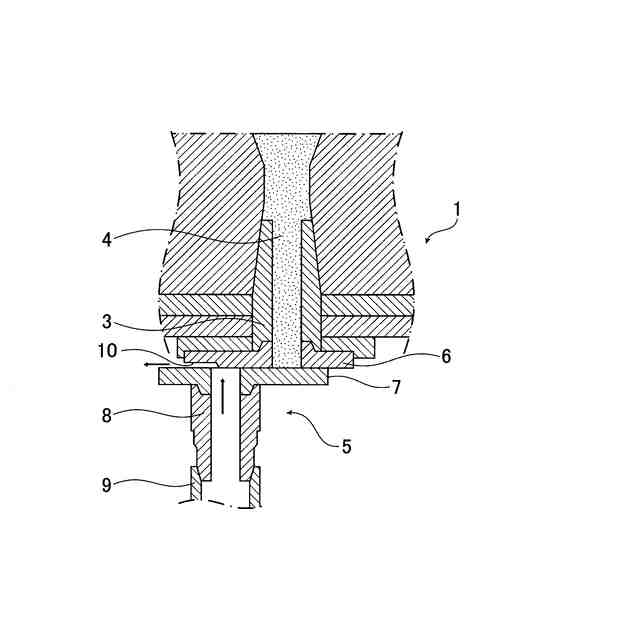

取鍋の一部を示す拡大して示す図である。

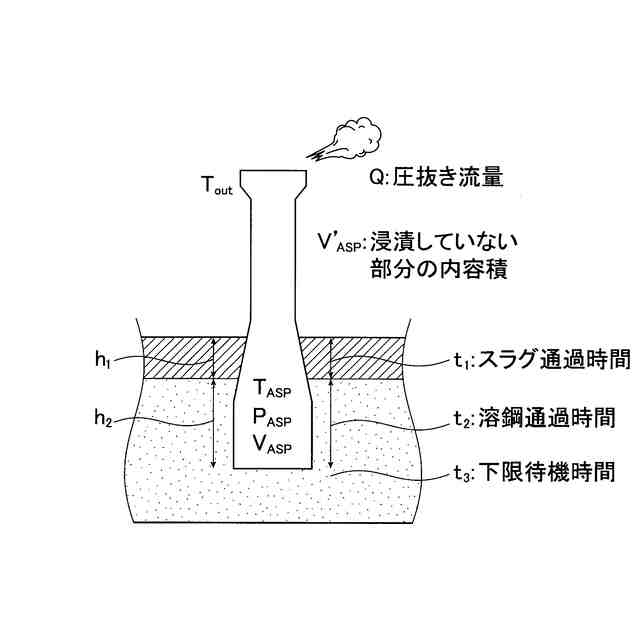

ロングノズルの圧抜き時間を説明するための図である。

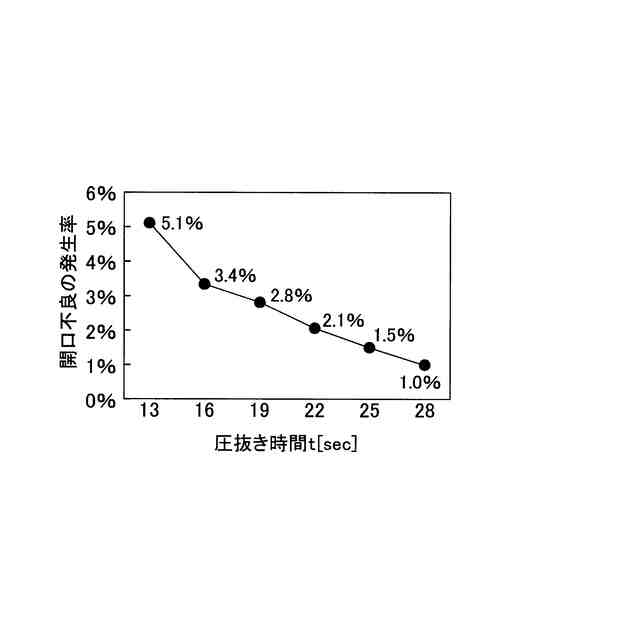

圧抜き時間と開口不良の発生率との関係を示す図である。
本実施形態に係る鋼の連続鋳造方法を適用する前の連続鋳造機での従来圧抜き時間、および、本実施形態に係る鋼の連続鋳造方法を適用した後の連続鋳造機での本実施形態の圧抜き時間をまとめて示す図である。

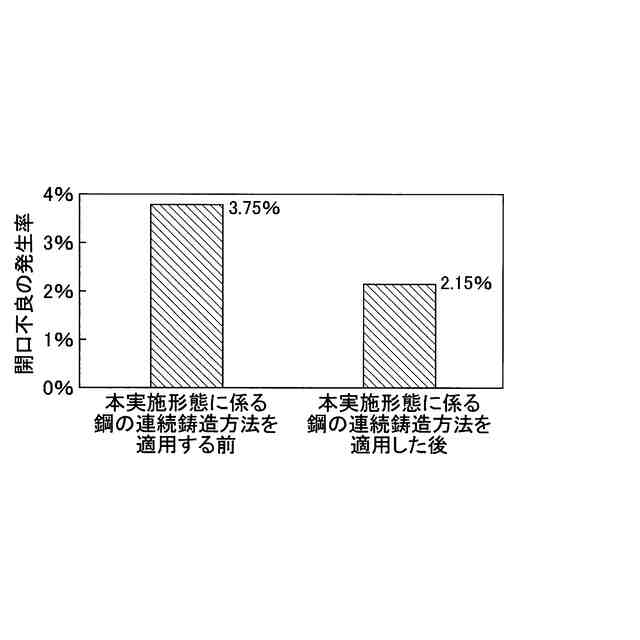

本実施形態に係る鋼の連続鋳造方法を適用する前の連続鋳造機での開口不良の発生率、および、本実施形態に係る鋼の連続鋳造方法を適用した後の連続鋳造機での開口不良の発生率をまとめて示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
