公開番号2025024842
公報種別公開特許公報(A)
公開日2025-02-21
出願番号2023129172
出願日2023-08-08
発明の名称鉄道車両用台車枠及び鉄道車両用台車枠の製造方法
出願人川崎車両株式会社
代理人弁理士法人有古特許事務所
主分類B61F 5/52 20060101AFI20250214BHJP(鉄道)
要約【課題】複数の長尺状の部材を溶接して鉄道車両用台車枠を製造する場合において、部材同士の位置合わせ、及び、溶接に係る作業負担を軽減することにより、鉄道車両用台車枠の製造効率を向上させる。
【解決手段】
鉄道車両用台車枠の製造方法は、長手方向から見て、板部と、板部と連続して板部の一方の板面から外方に突出する凸部と、を有する少なくとも1つの長尺状の第1部材と、第1部材の長手方向に延びる、少なくとも1つの長尺状の第2部材と、を含む複数の部材を準備することと、第1部材の凸部の側面に対し、第1部材の幅方向の両側から第2部材の板面を接触させた状態で、第1部材及び第2部材を溶接することにより、長手方向から見て、複数の部材により囲まれた閉空間を有する中空状の梁を形成することと、を含む。
【選択図】図3
特許請求の範囲【請求項１】
長手方向から見て、板部と、前記板部と連続して前記板部の一方の板面から外方に突出する凸部と、を有する少なくとも１つの長尺状の第１部材と、前記第１部材の前記長手方向に延びる、少なくとも１つの長尺状の第２部材と、を含む複数の部材を準備することと、
前記第１部材の前記凸部の側面に対し、前記第１部材の幅方向の両側から前記第２部材の板面を接触させた状態で、前記第１部材及び前記第２部材を溶接することにより、前記長手方向から見て、前記複数の部材により囲まれた閉空間を有する中空状の梁を形成することと、を含む、鉄道車両用台車枠の製造方法。
続きを表示（約 2,100 文字）【請求項２】
前記少なくとも１つの第１部材は、各々が前記板部と前記凸部とを有する一対の第１板材を含み、
前記少なくとも１つの第２部材は、一対の第２板材を含み、
前記梁を形成することは、
前記一対の第１板材を互いの前記板面を対向させて配置すると共に、前記一対の第２板材を互いの板面を対向させて配置し、且つ、前記一対の第１板材の各々の前記凸部の前記側面に前記一対の第２板材の各々の前記板面を接触させることにより、前記閉空間を形成した状態で、前記一対の第１板材、及び、前記一対の第２板材を溶接して前記梁を形成することを含む、請求項１に記載の鉄道車両用台車枠の製造方法。
【請求項３】
前記少なくとも１つの第１部材は、前記板部と前記凸部とを有する単一の第１部材であり、
前記少なくとも１つの第２部材は、単一の第２部材であり、
前記第２部材は、前記長手方向から見て、各々が前記第２部材の前記板面である板面を有する一対の第１板部と、前記一対の第１板部を接続する第２板部と、を有し、
前記梁を形成することは、
前記第２部材の前記一対の第１板部の各々の前記板面を、前記第１部材の前記凸部の前記側面に接触させ、前記第１部材の前記板部、前記第２部材の前記一対の第１板部、及び、前記第２部材の前記第２板部により前記閉空間を形成した状態で、前記第１部材及び前記第２部材を溶接して前記梁を形成することを含む、請求項１に記載の鉄道車両用台車枠の製造方法。
【請求項４】
前記板材を準備することは、
共に削出し加工により形成した前記板部及び前記凸部を有する前記第１部材を準備することを含む、請求項１に記載の鉄道車両用台車枠の製造方法。
【請求項５】
前記梁を形成することは、
前記凸部を裏当金として用いて前記第１部材に前記第２部材を接触させることにより、前記第１部材及び前記第２部材を完全溶込溶接することを含む、請求項１～３のいずれか１項に記載の鉄道車両用台車枠の製造方法。
【請求項６】
前記板材を準備することは、
前記第１部材との間で、外部に露出する開先が形成される形状を有する前記第２部材を準備することを含み、
前記梁を形成することは、
前記第１部材の前記幅方向の外方から、前記開先の内部に溶接ビードを形成することを含む、請求項１～３のいずれか１項に記載の鉄道車両用台車枠の製造方法。
【請求項７】
前記梁を形成することは、
溶接装置が装着された多関節ロボットと、前記溶接装置と前記多関節ロボットとを制御する制御装置と、を備える自動溶接システムを用い、前記第１部材及び前記第２部材を互いに溶接するように、前記制御装置によって前記溶接装置と前記多関節ロボットとを制御することを含む、請求項１～３のいずれか１項に記載の鉄道車両用台車枠の製造方法。
【請求項８】
中空状の梁を備え、
前記中空状の梁は、
長手方向から見て、板部と、前記板部と連続して前記板部の一方の板面から外方に突出する凸部と、を有する少なくとも１つの長尺状の第１部材と、
前記第１部材の前記長手方向に延びる、少なくとも１つの長尺状の第２部材と、
前記第１部材の前記凸部の側面に対し、前記第１部材の幅方向の両側から前記第２部材の板面が接触した状態で、前記第１部材及び前記第２部材が溶接された溶接部分と、
前記長手方向から見て、前記第１部材と前記第２部材とにより囲まれた閉空間と、を有する、鉄道車両用台車枠。
【請求項９】
前記少なくとも１つの第１部材は、互いの前記板面を対向させて配置された一対の第１板材を含み、
前記少なくとも１つの第２部材は、互いの前記板面を対向させて配置された一対の第２板材を含み、
前記溶接部分は、前記一対の第１板材の各々の前記凸部の前記側面に前記一対の第２板材の各々の前記板面が接触することにより前記閉空間が形成された状態で、前記一対の第１板材、及び、前記一対の第２板材が溶接された部分を含む、請求項８に記載の鉄道車両用台車枠。
【請求項１０】
前記少なくとも１つの第１部材は、前記板部と前記凸部とを有する単一の第１部材であり、
前記少なくとも１つの第２部材は、単一の第２部材であり、
前記第２部材は、前記長手方向から見て、各々が前記第２部材の前記板面である板面を有する一対の第１板部と、前記一対の第１板部を接続する第２板部と、を有し、
前記溶接部分は、前記第２部材の前記一対の第１板部の各々の前記板面が、前記第１部材の前記凸部の前記側面に接触し、前記第１部材の前記板部、前記第２部材の前記一対の第１板部、及び、前記第２部材の前記第２板部により前記閉空間が形成された状態で、前記第１部材及び前記第２部材が溶接された部分を含む、請求項８に記載の鉄道車両用台車枠。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、鉄道車両用台車枠及び鉄道車両用台車枠の製造方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１には、鉄道車両の台車枠を製造する際、長尺平板を加工して形成された第１及び第２の側梁部材を溶接等の手段により接合して、矩形状の閉断面を有する側梁本体部を形成する方法が記載されている。この方法では、第１及び第２の側梁部材の接合前に、予め、各側梁部材の内部に複数の補強材を溶接すると共に、各側梁部材の突合せ部の溶接部分に裏当金を溶接する。
【先行技術文献】
【特許文献】
【０００３】
特許第４４２８７６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１記載の側梁部材のように、重量及び長さ寸法の比較的大きい長尺状の部材同士を溶接する場合、部材同士を高精度に位置合わせして溶接する作業が要求される。また、複数の補強材を部材に溶接する場合、溶接量が増大すると共に、部材内の狭いスペースで溶接作業を行うことが要求される。これにより、作業負担が増加して鉄道車両用台車枠の製造効率が低下する。
【０００５】
そこで本開示は、複数の長尺状の部材を溶接して鉄道車両用台車枠を製造する場合において、部材同士の位置合わせ、及び、溶接に係る作業負担を軽減することにより、鉄道車両用台車枠の製造効率を向上させることを目的としている。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る鉄道車両用台車枠の製造方法は、長手方向から見て、板部と、前記板部と連続して前記板部の一方の板面から外方に突出する凸部と、を有する少なくとも１つの長尺状の第１部材と、前記第１部材の前記長手方向に延びる、少なくとも１つの長尺状の第２部材と、を含む複数の部材を準備することと、前記第１部材の前記凸部の側面に対し、前記第１部材の幅方向の両側から前記第２部材の板面を接触させた状態で、前記第１部材及び前記第２部材を溶接することにより、前記長手方向から見て、前記複数の部材により囲まれた閉空間を有する中空状の梁を形成することと、を含む。
【発明の効果】
【０００７】
本開示の一態様によれば、複数の長尺状の部材を溶接して鉄道車両用台車枠を製造する場合において、部材同士の位置合わせ、及び、溶接に係る作業負担を軽減することにより、鉄道車両用台車枠の製造効率を向上できる。
【図面の簡単な説明】
【０００８】
図１は、第１実施形態に係る鉄道車両の部分的な側面図である。

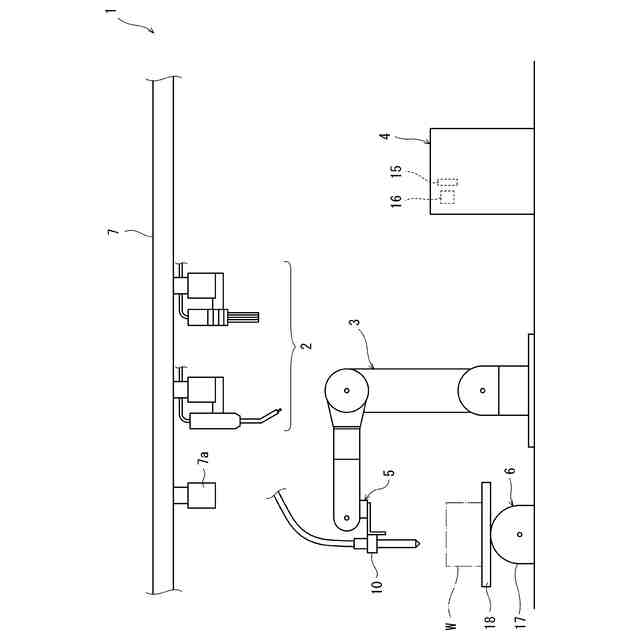

図２は、第１実施形態に係る自動溶接システムの概要図である。
図３は、第１実施形態に係る溶接直前のワークの長手方向から見た断面図である。

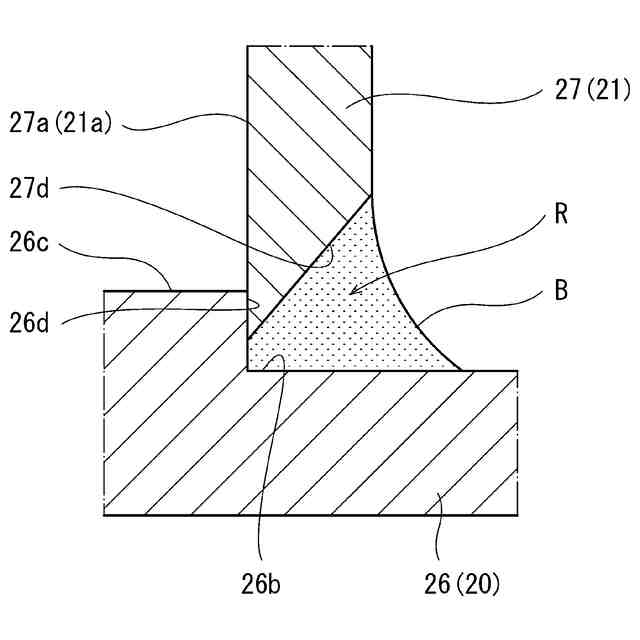

図４は、図３の第１板材及び第２板材の溶接時の様子を示す部分的な断面図である。
図５は、第１実施形態の第１変形例に係る第１部材の長手方向から見た断面図である。

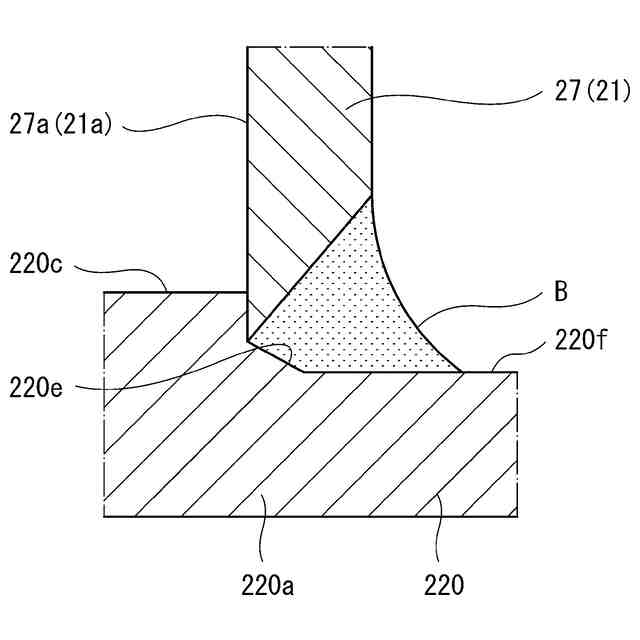

図６は、第１実施形態の第２変形例に係る第１部材の長手方向から見た断面図である。

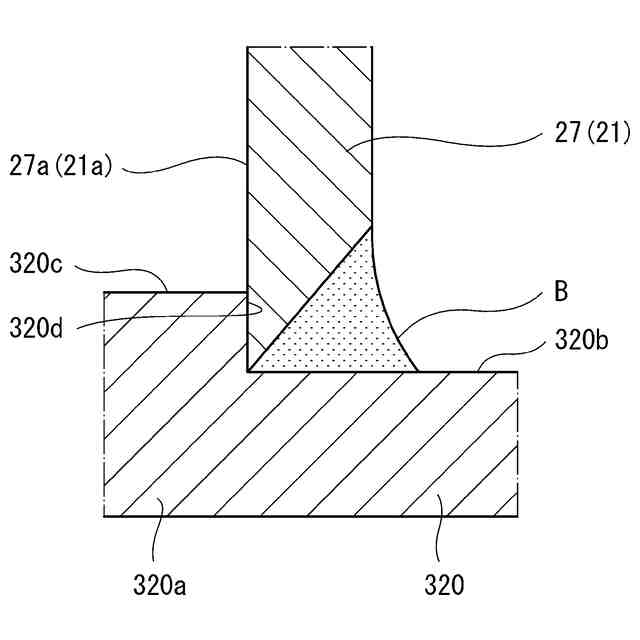

図７は、第１実施形態の第３変形例に係る第１部材の長手方向から見た断面図である。
図８は、第１実施形態の第４変形例に係る第１部材及び第２部材の長手方向から見た断面図である。
図９は、第１実施形態の第５変形例に係る第１部材の側面図である。

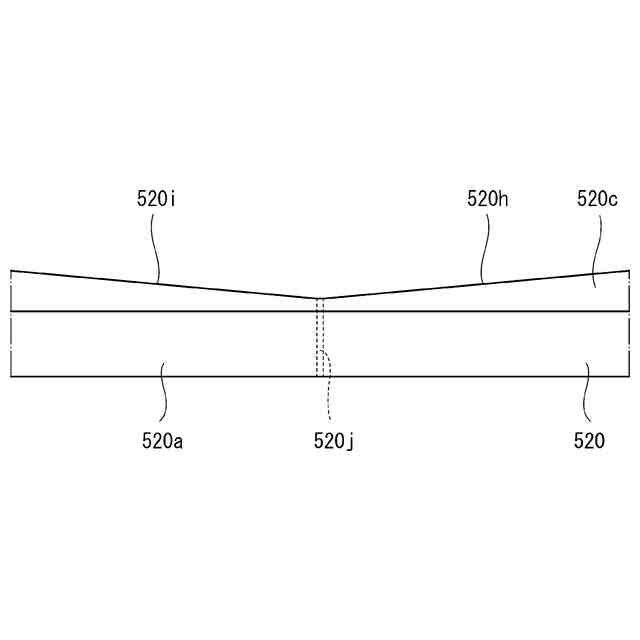

図１０は、第１実施形態の第６変形例に係る第１部材の側面図である。
図１１は、第２実施形態に係る溶接直前のワークの長手方向から見た断面図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照して各実施形態を説明する。以下で言及する「長手方向」とは、特に断りのない限り、台車枠の中空状の梁の構成要素である第１部材の長手方向を指す。また従来、例えばプレス処理等の処理により曲げ加工して成形した複数の成形部材を準備し、複数の成形部材同士を突合せ溶接して構造物を組み上げる場合、曲げ加工後の成形部材の形状がスプリングバックにより復元し、成形部材同士の突合せ位置が一致せずに段差が生じることがある。以下で言及する「目違い」は、このような段差を指す。
【００１０】
（第１実施形態）
図１は、第１実施形態に係る鉄道車両６０の部分的な側面図である。鉄道車両６０は、台車５０と、車体５１とを備える。鉄道車両６０は、一例として旅客車であるが、貨車であってもよい。台車５０は、車体５１の長手方向に延びる台車枠５２と、線路上で台車枠５２を支持する複数の車輪５３とを備える。台車枠５２は、少なくとも１つの中空状の梁Ｐを備える。一例として、台車枠５２は、一対の側梁５４と、その長手方向中央において、一対の側梁５４を車幅方向に接続する横梁５５とを備える。少なくとも１つの中空状の梁Ｐは、例えば側梁５４及び横梁５５の少なくともいずれかである。梁Ｐの種類は限定されず、例えば、台車枠５２に備えられて、隣接する一対の横梁５５同士を接続するツナギ梁でもよい。一例として、梁Ｐは、車輪５３の直径よりも大きい長さ寸法を有する長尺状の部材である。
（【００１１】以降は省略されています）
