公開番号2024154528
公報種別公開特許公報(A)
公開日2024-10-31
出願番号2023068372
出願日2023-04-19
発明の名称ロープ駆動装置
出願人前川鉄工株式会社
代理人個人,個人
主分類B61B 12/02 20060101AFI20241024BHJP(鉄道)
要約【課題】狭少な場所に於ても使用することができるロープ駆動装置を提供する。
【解決手段】所定間隔Pをもって多数の物品を順次吊下げるための無端環状ロープ2を、周回駆動させるロープ駆動装置に於て、上下縦長状の基台枠3を、備える。ロープ2が引寄せられて巻設される駆動ドラム4を、基台枠3の上半部に、配設し、ロープ2が巻設されて繰出される従動ドラムを、基台枠3の下半部に、配設する。さらに、基台枠3の一側板の下方部位に駆動モータを配設すると共に、一側板の上方部位に減速機8を配設して、駆動モータの回転トルクを減速機8を介して、駆動ドラム4へ伝達するよう構成する。さらに、地面から突出している木の幹、竹、柱等の鉛直棒状体Tに圧接する上下方向の凹溝面を、基台枠3が具備する。
【選択図】図1
特許請求の範囲【請求項１】
所定間隔（Ｐ）をもって多数の物品を順次吊下げるための無端環状ロープ（２）を、周回駆動させるロープ駆動装置に於て、
上下縦長状の基台枠（３）を、備え、

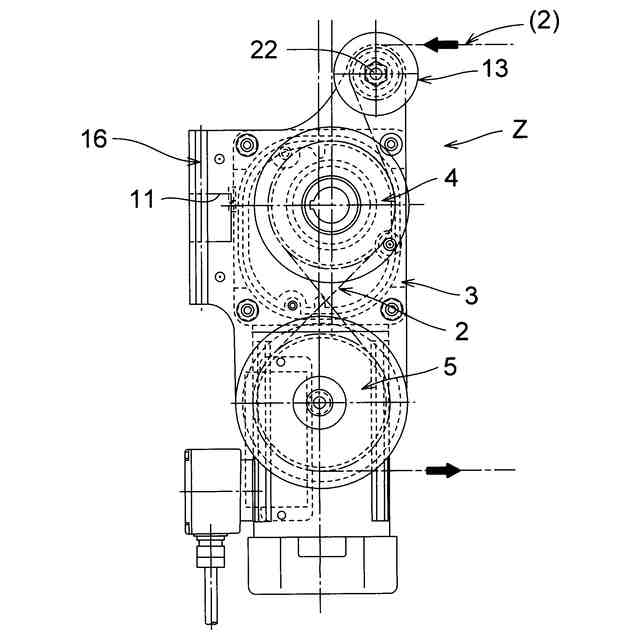

上記ロープ（２）が引寄せられて巻設される駆動ドラム（４）を、上記基台枠（３）の上半部に、配設し、
上記ロープ（２）が巻設されて繰出される従動ドラム（５）を、上記基台枠（３）の下半部に、配設し、
さらに、上記基台枠（３）の一側板（６）の下方部位に駆動モータ（７）を配設すると共に、上記一側板（６）の上方部位に減速機（８）を配設して、上記駆動モータ（７）の回転トルクを上記減速機（８）を介して、上記駆動ドラム（４）へ伝達するよう構成し、
さらに、地面から突出している木の幹、竹、柱等の鉛直棒状体（Ｔ）に圧接する上下方向の凹溝面（９）を、上記基台枠（３）が具備することを特徴とするロープ駆動装置。
続きを表示（約 870 文字）【請求項２】
上記ロープ（２）に、上記所定間隔（Ｐ）をもって多数の物品吊下部（１）を配設した請求項１記載のロープ駆動装置。
【請求項３】

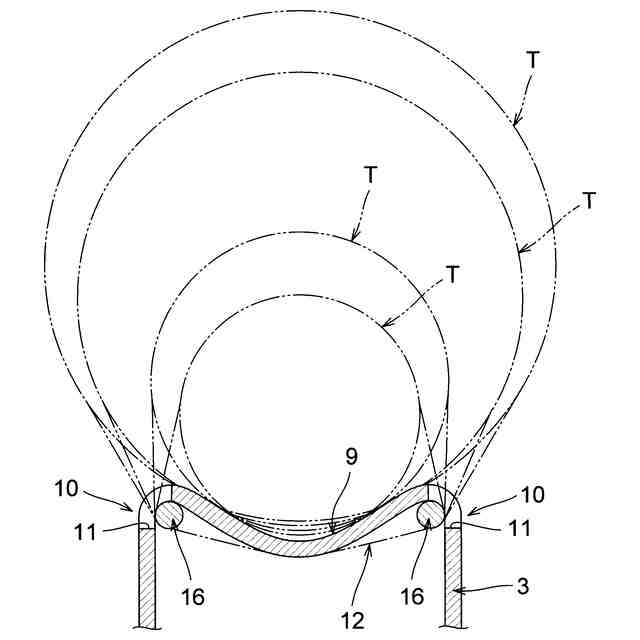

上記基台枠（３）は、上記凹溝面（９）の両側端の各角部（10）に貫孔部（11）を有し、ベルト等の締付部材（12）を、上記貫孔部（11）に挿通させて、上記鉛直棒状体（Ｔ）に巻設して、上記基台枠（３）の上記凹溝面（９）を、上記鉛直棒状体（Ｔ）に圧接状態として、上記基台枠（３）を上記鉛直棒状体（Ｔ）に固縛するように構成した請求項１記載のロープ駆動装置。
【請求項４】
上記基台枠（３）において、上記駆動ドラム（４）よりも上方部位に、上記無端環状ロープ（２）が懸架されるガイドローラ（13）が、設けられている請求項１又は３記載のロープ駆動装置。
【請求項５】

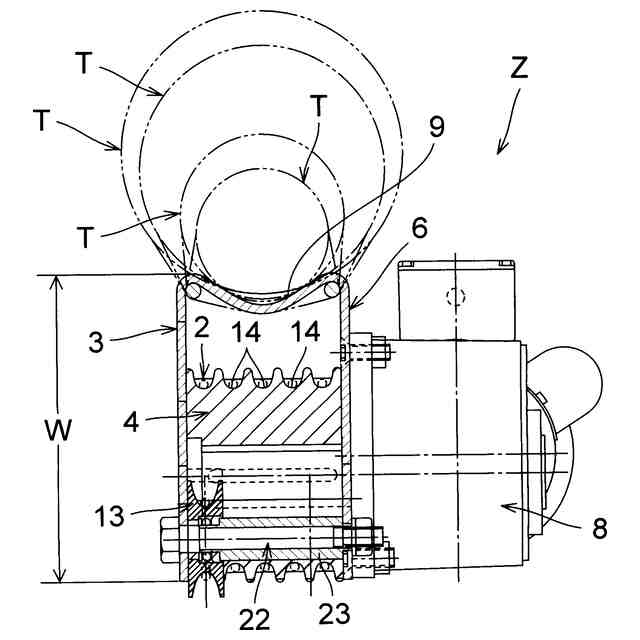

上記駆動ドラム（４）及び上記従動ドラム（５）は、各々、複数の外周凹溝（14）を有し、上記無端環状ロープ（２）をたすき掛け状として巻設するように構成した請求項１又は３記載のロープ駆動装置。
【請求項６】
上記駆動モータ（７）の下部が、上記基台枠（３）の下端（15）よりも下方へ突出状態として、上記駆動モータ（７）が基台枠（３）の一側板（６）に、配設されている請求項１又は３記載のロープ駆動装置。
【請求項７】
上記駆動モータ（７）が、携帯自在な小型発電機に対応可能なモータである請求項１又は３記載のロープ駆動装置。
【請求項８】
上記貫孔部（11）近傍にベルト傷付き防止用の鉛直状丸棒（16）を固設した請求項３記載のロープ駆動装置。
【請求項９】
上記基台枠（３）の高さ寸法（Ｈ）を、前後幅寸法（Ｗ）の 1.6倍～３倍に設定した請求項１又は３記載のロープ駆動装置。
【請求項１０】
上記ロープ（２）に多数の鯉のぼり（Ｃ）を吊下げて使用する請求項１又は３記載のロープ駆動装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ロープ駆動装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、所定間隔をもって多数の物品吊下部を配設した無端環状ロープを、周回駆動させるロープ駆動装置が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第５４９８５２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、特許文献１記載のロープ駆動装置は、履帯付きの自走可能な車両上に発電機及び原動機、駆動ドラム、従動ドラム等を積載したものであって、車両が走行可能な広さや地面の状態等の条件を満たした場所でしか使用することができないという問題がある。また、装置全体の重量が大きいという問題がある。さらに、装置全体が高コストである。
【０００５】
そこで、本発明は、車両の進入が困難な場所や、狭少な場所に於ても、使用することができるロープ駆動装置を提供することを目的とする。また、軽量なロープ駆動装置を提供することを目的とする。また、安価なロープ駆動装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明に係るロープ駆動装置は、所定間隔をもって多数の物品を順次吊下げるための無端環状ロープを、周回駆動させるロープ駆動装置に於て、上下縦長状の基台枠を、備え、上記ロープが引寄せられて巻設される駆動ドラムを、上記基台枠の上半部に、配設し、上記ロープが巻設されて繰出される従動ドラムを、上記基台枠の下半部に、配設し、さらに、上記基台枠の一側板の下方部位に駆動モータを配設すると共に、上記一側板の上方部位に減速機を配設して、上記駆動モータの回転トルクを上記減速機を介して、上記駆動ドラムへ伝達するよう構成し、さらに、地面から突出している木の幹、竹、柱等の鉛直棒状体に圧接する上下方向の凹溝面を、上記基台枠が具備するものである。
また、上記ロープに、上記所定間隔をもって多数の物品吊下部を配設したものである。
【０００７】
また、上記基台枠は、上記凹溝面の両側端の各角部に貫孔部を有し、ベルト等の締付部材を、上記貫孔部に挿通させて、上記鉛直棒状体に巻設して、上記基台枠の上記凹溝面を、上記鉛直棒状体に圧接状態として、上記基台枠を上記鉛直棒状体に固縛するように構成したものである。
【０００８】
また、上記基台枠において、上記駆動ドラムよりも上方部位に、上記無端環状ロープが懸架されるガイドローラが、設けられているものである。
また、上記駆動ドラム及び上記従動ドラムは、各々、複数の外周凹溝を有し、上記無端環状ロープをたすき掛け状として巻設するように構成したものである。
また、上記駆動モータの下部が、上記基台枠の下端よりも下方へ突出状態として、上記駆動モータが基台枠の一側板に、配設されているものである。
【０００９】
また、上記駆動モータが、携帯自在な小型発電機に対応可能なモータである。
また、上記貫孔部近傍にベルト傷付き防止用の鉛直状丸棒を固設したものである。
また、上記基台枠の高さ寸法を、前後幅寸法の 1.6倍～３倍に設定したものである。

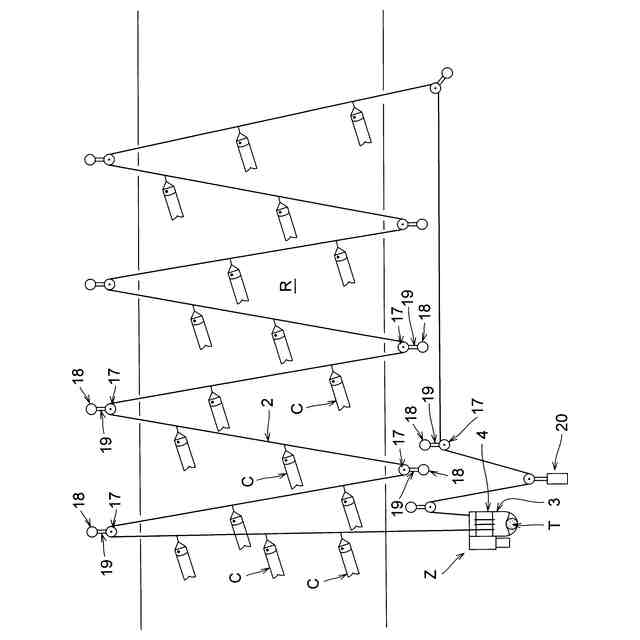

また、上記ロープに多数の鯉のぼりを吊下げて使用するものである。
また、上記ロープに多数の照明具を吊下げて使用するものである。
【発明の効果】
【００１０】
本発明のロープ駆動装置によれば、車両の進入が困難な場所や、狭少な場所に於ても、使用することができる。また、軽量である。基台枠は、木の幹等に（振れないように）強固に保持されて、強力かつ安定姿勢で、ロープを周回させることができる。そして、安価である。
【図面の簡単な説明】
（【００１１】以降は省略されています）
