公開番号2024157236
公報種別公開特許公報(A)
公開日2024-11-07
出願番号2023071479
出願日2023-04-25
発明の名称表示装置
出願人シャープ株式会社
代理人個人,個人,個人
主分類B61L 25/02 20060101AFI20241030BHJP(鉄道)
要約【課題】乗客に列車Tの車両に関する情報を提供し、乗客に対する利便性を向上することができる表示装置100を提供する。
【解決手段】車両Vを有する列車Tに関する情報を表示する表示装置100であって、表示部11と制御装置12とを備える。表示部11は、駅において前記列車Tの前記車両VのドアDに向かい合って設置されるホームドア1と前記ホームドア1が収納される戸袋2との少なくとも一方に配置される。制御装置12は、前記ホームドア1に対応する前記車両に関する情報を表示するように、前記表示部11を制御する。
【選択図】図1
特許請求の範囲【請求項１】
車両を有する列車に関する情報を表示する表示装置であって、
駅において前記列車の前記車両のドアに向かい合って設置されるホームドアと前記ホームドアが収納される戸袋との少なくとも一方に配置される表示部と、
前記ホームドアに対応する前記車両に関する情報を表示するように、前記表示部を制御する制御装置と
を備える、表示装置。
続きを表示（約 1,400 文字）【請求項２】
前記車両内における人の存在を検知し、前記人の存在を示す人の存在情報を出力する検知装置をさらに備え、
前記列車が前記駅に到着する前に、前記制御装置は前記ホームドアに対応する前記車両の前記人の存在情報を表示するように、前記表示部を制御する、請求項１に記載の表示装置。
【請求項３】
前記検知装置により出力された前記人の存在情報を送信する送信装置と、
前記送信装置により送信された前記人の存在情報を受信する受信装置と
をさらに備え、
前記制御装置は、前記検知装置、前記送信装置および前記受信装置を制御する、請求項２に記載の表示装置。
【請求項４】
前記制御装置は、
前記人の存在情報から前記駅に到着する前の前記車両内に存在する人の数を算出し、
前記人の数から前記車両内の混雑率を算出して、
前記混雑率を表示するように、前記表示部を制御する、請求項３に記載の表示装置。
【請求項５】
前記制御装置は、前記車両の内部施設の情報を表示するように、前記表示部を制御する、請求項１に記載の表示装置。
【請求項６】
前記車両の内部施設の情報は、女性専用車両、グリーン車、弱冷房車、優先座席、指定席、車いすスペースおよびトイレに関する情報の少なくとも一つを含む、請求項５に記載の表示装置。
【請求項７】
前記ホームドアは、左右方向に分割して開閉する分割式のホームドアであって、
前記表示部は、前記分割式のホームドアにおいて分割されたホームドアと、前記分割されたホームドアに対応して分割された戸袋との少なくとも一方についての左右それぞれに配置される、請求項５または請求項６に記載の表示装置。
【請求項８】
前記制御装置は、前記分割されたホームドアのそれぞれに対応した前記車両の内部施設の情報を表示するように、前記表示部を制御する、請求項７に記載の表示装置。
【請求項９】
前記ホームドアは、左右方向に分割して開閉する分割式のホームドアであって、
前記表示部は、前記分割式のホームドアにおいて分割されたホームドアと、前記分割されたホームドアに対応して分割された戸袋との少なくとも一方についての左右それぞれに配置され、
前記検知装置は、前記分割されたホームドアのうち一方のホームドアに対応する前記車両の所定領域における前記人の存在と、他方のホームドアに対応する前記車両の所定領域における前記人の存在を検知し、
前記制御装置は、
前記一方のホームドアに対応する前記車両の前記所定領域における前記混雑率を表示するように、前記一方の表示部を制御し、
前記他方のホームドアに対応する前記車両の前記所定領域における前記混雑率を表示するように、前記他方の表示部を制御する、請求項４に記載の表示装置。
【請求項１０】
前記駅における前記ホームドアの前で前記列車の到着を待つ待機人の存在を検知し、前記待機人の存在を示す待機人の存在情報を出力する待機人検知装置をさらに備え、
前記制御装置は、前記待機人検知装置により出力された前記待機人の存在情報を表示するように、前記表示部を制御する、請求項１から請求項３のいずれか一項に記載の表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、表示装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
近年、列車の駅等においては、安全性の観点からホームドア設備が設置されている。
【０００３】
特許文献１に記載の発明は、ホームドア装置の開閉ドアの透明体領域に列車の到来や危険警告等の接近の情報などを表示するように構成されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－２０２７１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載の発明では、例えば優先座席の位置に関する情報など、乗客が今から乗車しようとしている列車の、車両に関する具体的な情報は提供されていない。
【０００６】
本開示は、上記課題に鑑みてなされたものであり、乗客に列車の車両に関する情報を提供し、乗客に対する利便性を向上することができる表示装置を提供する、ことを目的とする。
【課題を解決するための手段】
【０００７】
本開示の一局面によれば、表示装置は、車両を有する列車に関する情報を表示するものであって、駅において前記列車の前記車両のドアに向かい合って設置されるホームドアと前記ホームドアが収納される戸袋との少なくとも一方に配置される表示部と、前記ホームドアに対応する前記車両に関する情報を表示するように、前記表示部を制御する制御装置とを備える。
【発明の効果】
【０００８】
本開示によれば、乗客は、列車が到着する前に、今から乗車しようとする列車の車両に関する情報を、把握することができる。よって、本開示は、乗客に対する利便性を向上することができる。
【図面の簡単な説明】
【０００９】

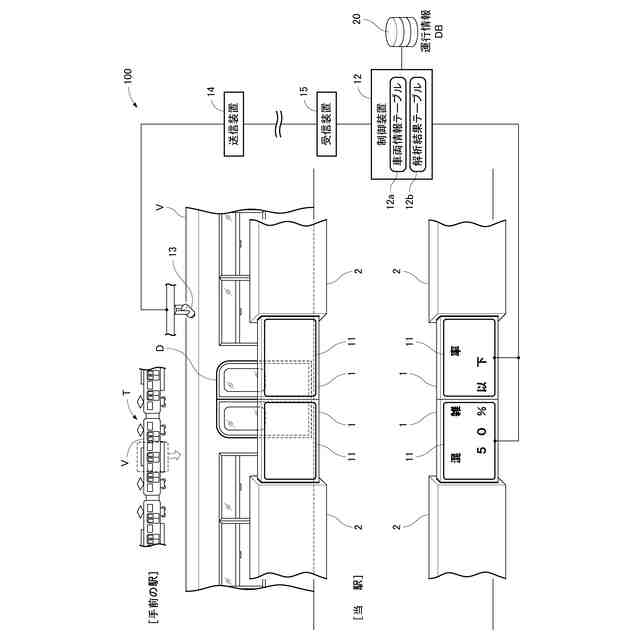

本開示の実施形態に係る表示装置の構成を示すブロック図である。

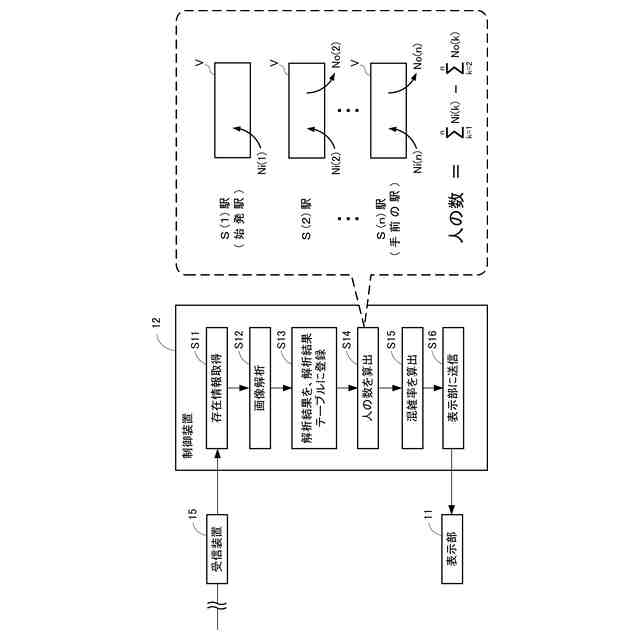

表示装置が備える制御装置における混雑率の算出処理を説明するフロー図である。
表示装置が備える表示部における車両の混雑状況の表示形態例（撮影画像）を説明する図である。

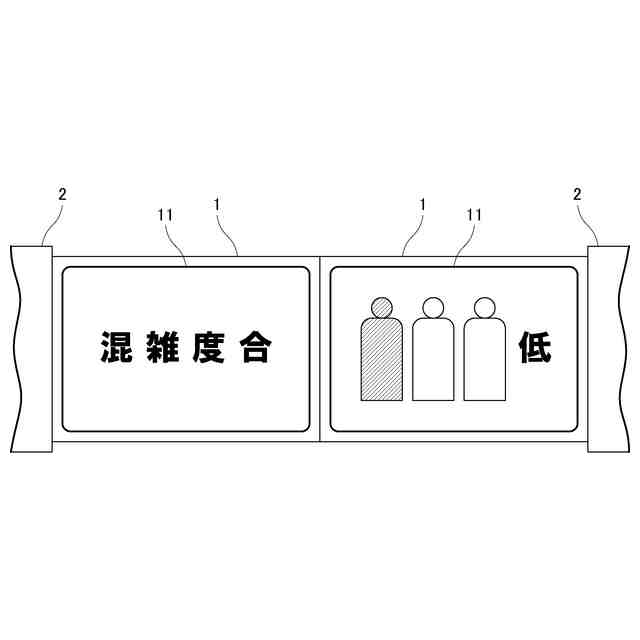

表示装置が備える表示部における車両の混雑状況の表示形態例（混雑度合）を説明する図である。

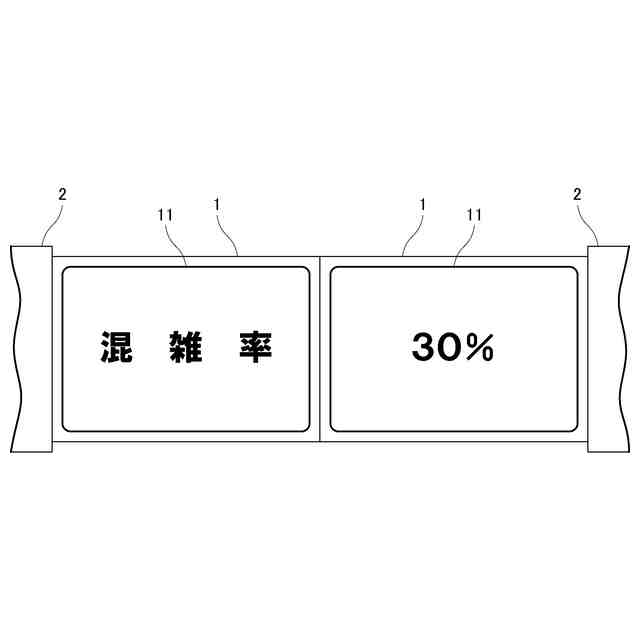

表示装置が備える表示部における車両の混雑状況の表示形態例（混雑率）を説明する図である。
表示部における車両情報の表示形態の例（女性専用車両）を説明する図である。

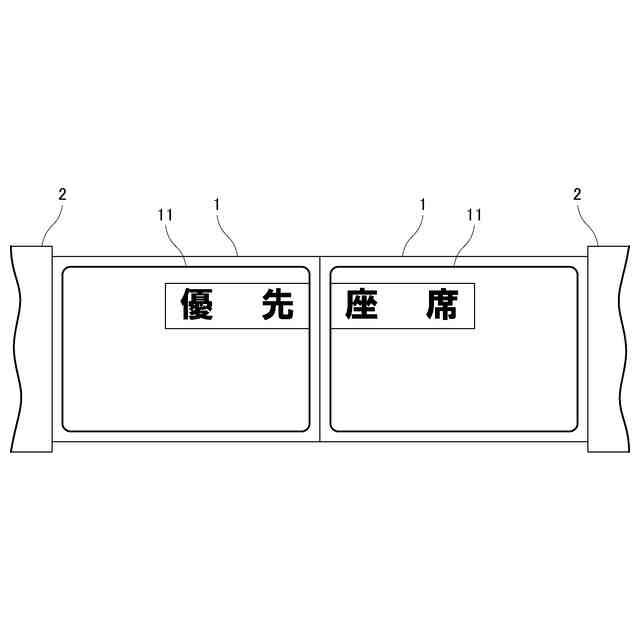

表示部における車両情報の表示形態の例（優先座席）を説明する図である。

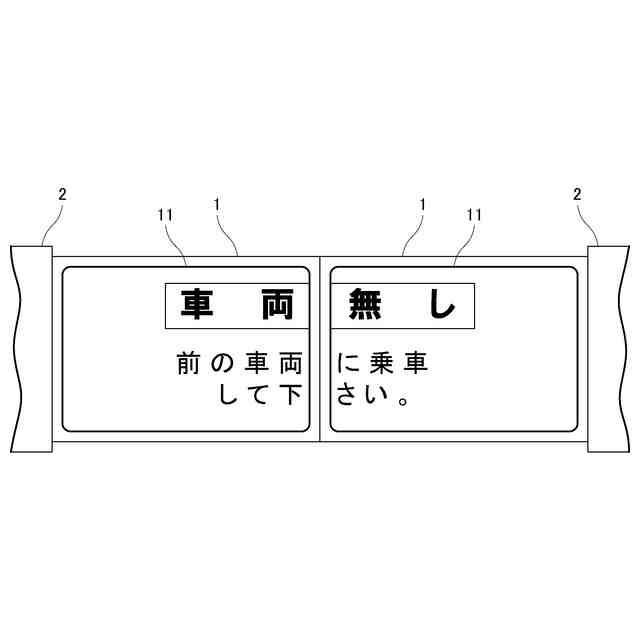

表示部における車両情報の表示形態の例（対応する車両無し）を説明する図である。
表示部の配置形態の例（ホームドアに配置）を説明する図である。
表示部の配置形態の例（戸袋に配置）を説明する図である。
表示部の配置形態の例（ホームドアおよび戸袋に配置）を説明する図である。
分割式のホームドアを備える表示装置の構成を示すブロック図である。
分割式のホームドアの表示部における車両に関する情報の表示形態の例（内部施設の情報）を説明する図である。
分割式のホームドアの表示部における車両に関する情報の表示形態の例（混雑状況）を説明する図である。
分割式のホームドアの表示部における車両に関する情報の表示形態の例（混雑度合）を説明する図である。
待機人の混雑状況を表示可能な表示装置の構成を示すブロック図である。
【発明を実施するための形態】
【００１０】
以下、本開示の実施形態について、図面を参照して説明する。なお、図中、同一または相当部分については、同一の参照符号を付すことで、説明を繰り返さない。
（【００１１】以降は省略されています）
