公開番号2025050506
公報種別公開特許公報(A)
公開日2025-04-04
出願番号2023159338
出願日2023-09-25
発明の名称ホーム柵装置
出願人日本信号株式会社
代理人個人
主分類B61B 1/02 20060101AFI20250328BHJP(鉄道)
要約【課題】扉が外力の影響を受けにくくしつつ、扉の先端が乗客に接触しても問題が発生しにくいホーム柵装置を提供すること。
【解決手段】
第1実施形態に係るホーム柵装置100は、第1ホーム柵本体30Aの端部32から側方に進退する第1扉体20Aと、隣の第2ホーム柵本体30Bの第1ホーム柵本体30A側の端部33から側方に進退する第2扉体20Bと、第1扉体20Aの第1端81と第2扉体20Bの第2端82とを当接させる閉止時に第1扉体20Aの第1端81に収納された状態から突出した状態に変化する突起部85aと、第2扉体20Bの第2端82に形成され突起部85aの挿入が可能な受容孔85bとを有する連結部84とを備える。
【選択図】図2
特許請求の範囲【請求項１】
第１ホーム柵本体の端部から側方に進退する第１扉体と、
隣の第２ホーム柵本体の前記第１ホーム柵本体側の端部から側方に進退する第２扉体と、
前記第１扉体の第１端と前記第２扉体の第２端とを当接させる閉止時に前記第１扉体の前記第１端に収納された状態から突出した状態に変化する突起部と、前記第２扉体の前記第２端に形成され前記突起部の挿入が可能な受容孔とを有する連結部と、
を備えるホーム柵装置。
続きを表示（約 610 文字）【請求項２】
前記突起部は、前記第１扉体と前記第２扉体とを閉止させる動作によって突出した状態に駆動される、請求項１に記載のホーム柵装置。
【請求項３】
前記第１扉体の前記第１端は、前記突起部の根元を支持する支持部材と、前記突起部を通す開口を有し前記第２端に押圧されて後退する可動カバーと、前記可動カバーを前記第２端の方向に付勢する付勢部材とを有する、請求項２に記載のホーム柵装置。
【請求項４】
前記第１扉体の前記第１端は、前記突起部に対して相対的に固定され、後退した前記可動カバーを収納する固定カバーを有する、請求項３に記載のホーム柵装置。
【請求項５】
前記連結部を２つ含み、
一方の連結部は、前記第１扉体と前記第２扉体とにおいて上部に形成され、
他方の連結部は、前記第１扉体と前記第２扉体とにおいて下部に形成される、請求項１に記載のホーム柵装置。
【請求項６】
前記第１扉体と前記第２扉体の一方の先端領域に設けられて、前記第１端と前記第２端とを互いに平行にする屈曲部を備える、請求項１に記載のホーム柵装置。
【請求項７】
前記第１扉体の本体と前記第２扉体の本体とは、所定の傾斜角を成して配置され、
前記屈曲部は、前記第１扉体の本体と前記第２扉体の本体との傾斜角度を相殺する、請求項６に記載のホーム柵装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、一対のホーム柵本体の端部から同期して進退することによって開閉動作する一対の扉体を有するホーム柵装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
ホーム柵装置として、例えば、対向する一対の扉の先端に互いに嵌り合う凹凸形状が設けられており、扉が閉じているときに扉に垂直な方向の押圧が加わっても扉が開かないようにしたものが公知となっている（特許文献１）。凹凸形状として、例えば、凸形状の先端には、矢じり状のフックが形成され、凹形状の先端内縁には、互いに対向する一対のフックが形成されている（段落［００１７］～［００１９］、図１～６等）。
【０００３】
特許文献１に記載されたホーム柵装置では、フックのような突起が扉の先端に形成されるので、扉の先端が乗客に接触しても問題が発生しないような対策が必要となる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１４－１５１７２３号公報
【発明の概要】
【０００５】
本発明は、扉が外力の影響を受けにくくしつつ、扉の先端が乗客に接触しても問題が発生しにくいホーム柵装置を提供することを目的とする。
【０００６】
上記目的を達成するため、本発明に係るホーム柵装置は、第１ホーム柵本体の端部から側方に進退する第１扉体と、隣の第２ホーム柵本体の第１ホーム柵本体側の端部から側方に進退する第２扉体と、第１扉体の第１端と第２扉体の第２端とを当接させる閉止時に第１扉体の第１端に収納された状態から突出した状態に変化する突起部と、第２扉体の第２端に形成され突起部の挿入が可能な受容孔とを有する連結部とを備える。
【０００７】
上記ホーム柵装置によれば、突起部が、第１扉体の第１端と第２扉体の第２端とを当接させる閉止時に第１扉体の第１端に収納された状態から突出した状態に変化し、第２扉体の第２端に形成された受容孔に挿入されるので、開放時に突起部が収納された状態となって通過する人や物と接触することを回避することができる。さらに、閉止時に突出した状態の突起部が受容孔に挿入されて第１端と第２端とが連結され、閉止された扉体が外力の影響を受けにくくなり、ホーム柵本体によって扉体を支持する際の負担軽減を図ることができる。
【図面の簡単な説明】
【０００８】

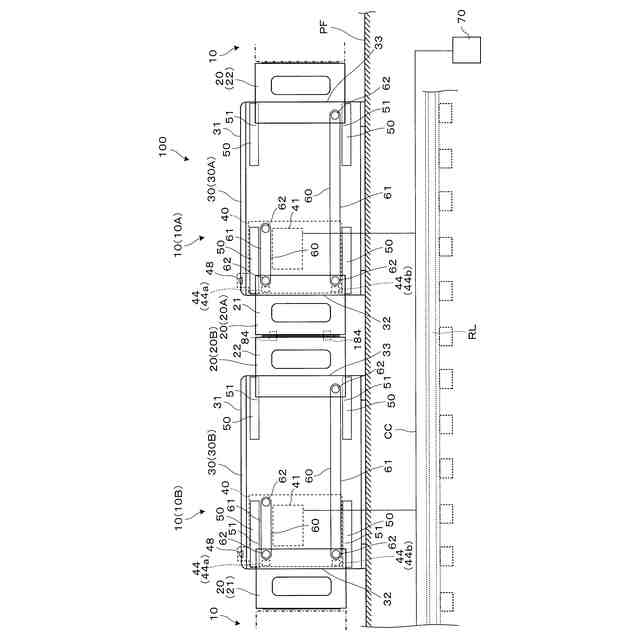

第１実施形態のホーム柵装置を説明する全体的な概念図である。

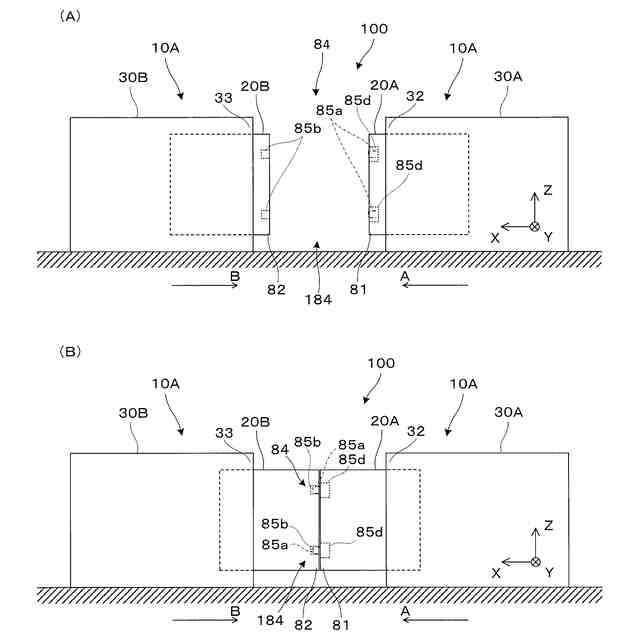

（Ａ）は、ホーム柵装置の開放状態を説明する正面図であり、（Ｂ）は、ホーム柵装置の閉止状態を説明する正面図である。

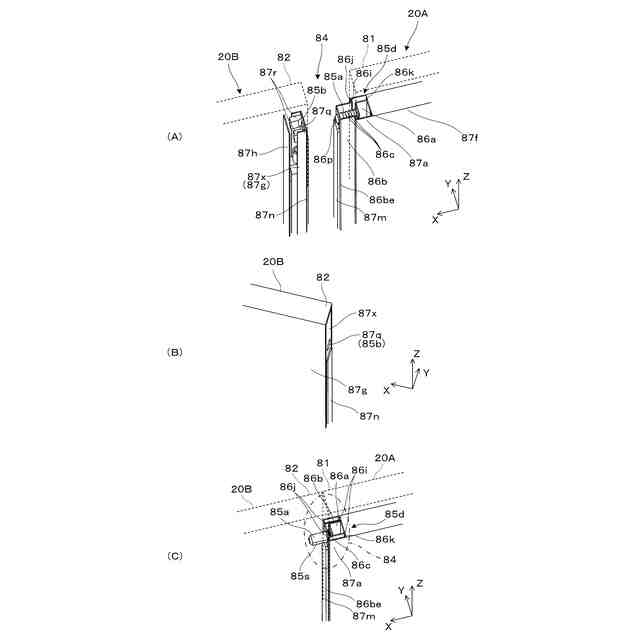

（Ａ）は、第１扉体の第１端と第２扉体の第２端とに設けられている連結部について開放状態を説明する一部破断斜視図であり、（Ｂ）は、第２扉体の第２端の外観を説明する斜視図であり、（Ｃ）は、第１扉体の第１端に設けられている連結部について閉止状態を説明する一部破断斜視図である。

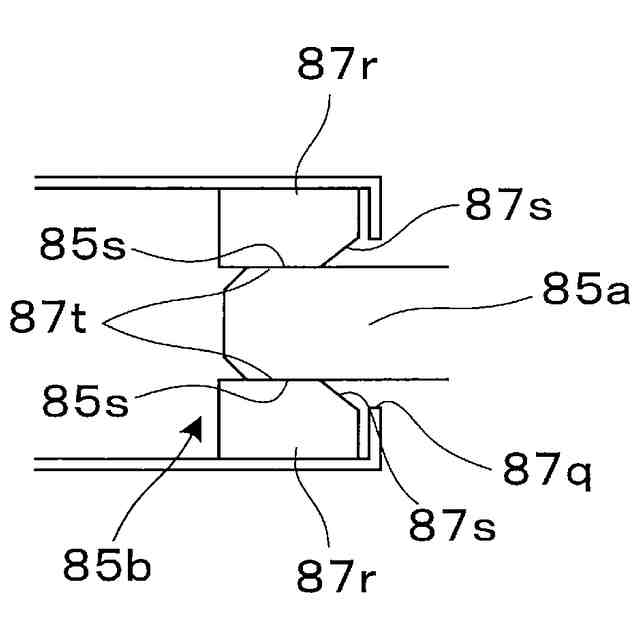

突起部が受容孔に保持された状態を示す概念図である。

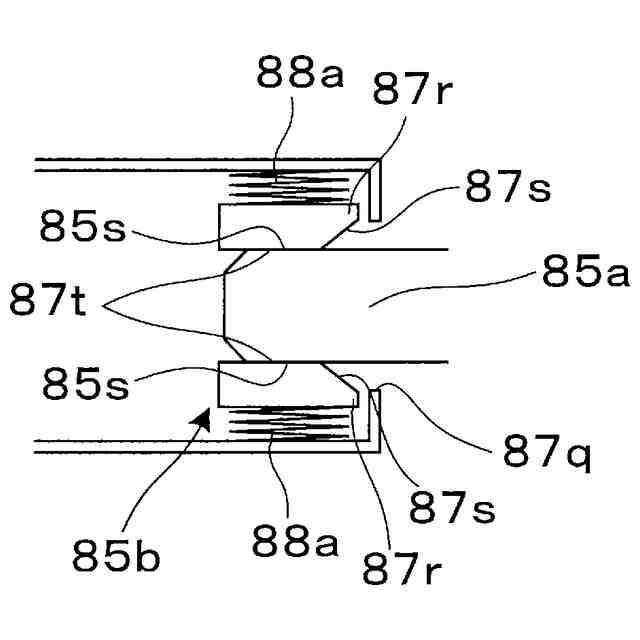

図４に示す受容孔の変形例を説明する概念図である。

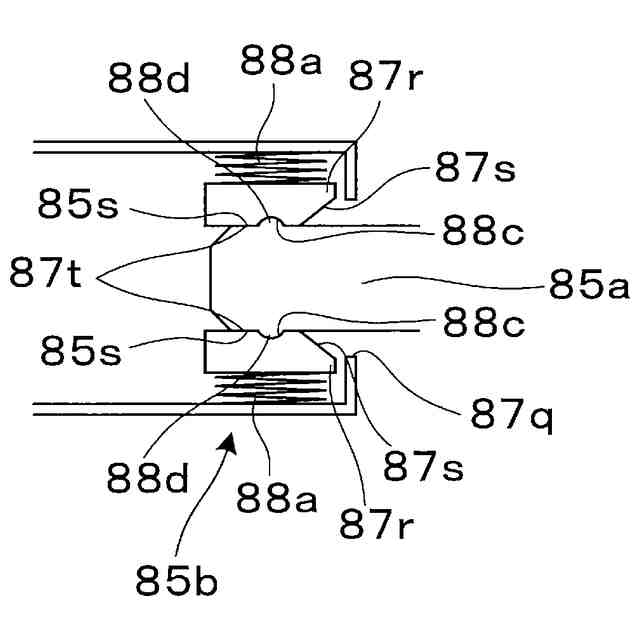

図５に示す受容孔の変形例を説明する概念図である。

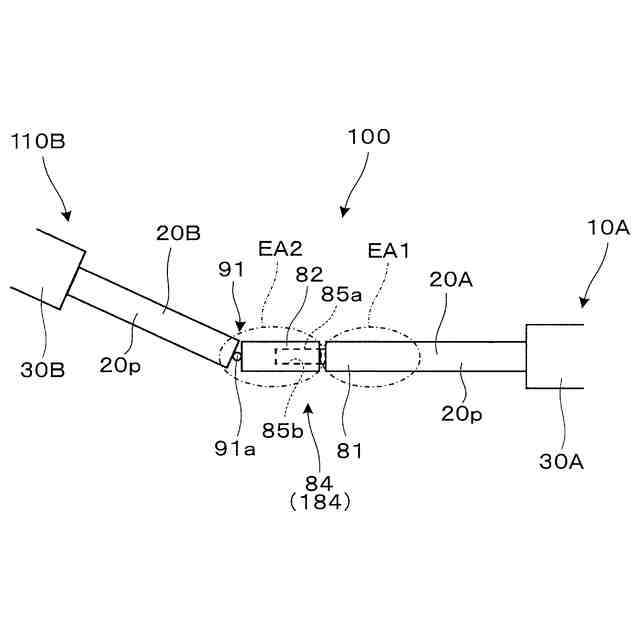

第２実施形態のホーム柵装置を説明する平面図である。
【発明を実施するための形態】
【０００９】
〔第１実施形態〕
以下、図面を参照して、第１実施形態のホーム柵装置について説明する。
【００１０】
図１は、ホーム柵装置１００を説明する概念図である。図１は、ホーム柵装置１００をホームＰＦ側から見た図であり、ホーム柵装置１００のホームＰＦ側の外装パネルを除いた状態を示す。
（【００１１】以降は省略されています）
