公開番号2024179754
公報種別公開特許公報(A)
公開日2024-12-26
出願番号2023098871
出願日2023-06-16
発明の名称検査装置
出願人日本信号株式会社
代理人個人
主分類B61K 9/12 20060101AFI20241219BHJP(鉄道)
要約【課題】床下部品の下側に露出する箇所の状態を正確に把握可能にする検査装置を提供すること。

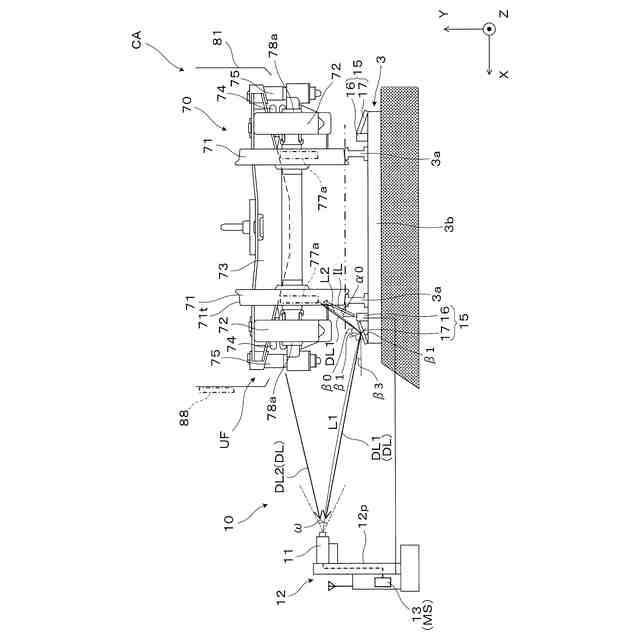

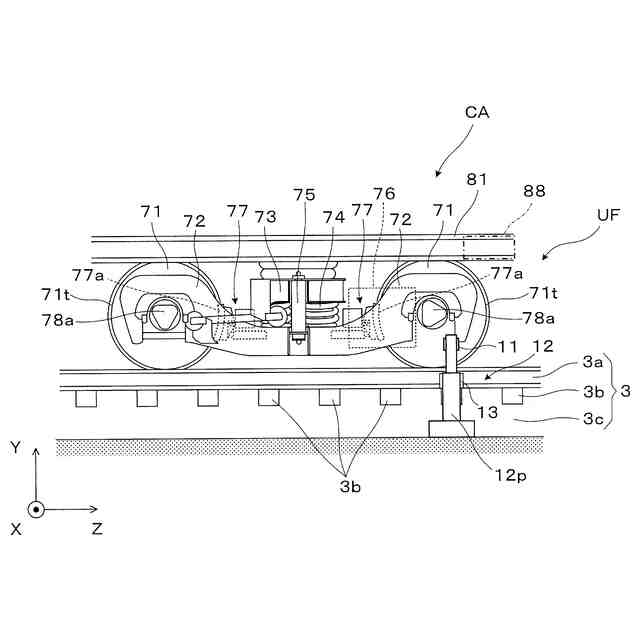

【解決手段】検査装置100は、床下部品UFの下方に配置され鉄道車両CAの床下部品UFを照明する照明装置16と、床下部品UFを撮像して画像データを得る撮像装置11と、床下部品UFの下方であって照明装置16の近傍に配置されて、床下部品UFからの映像光DLを撮像装置11に向けて反射するミラー17と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
床下部品の下方に配置され車両の前記床下部品を照明する照明装置と、
前記床下部品を撮像して画像データを得る撮像装置と、
前記床下部品の下方であって前記照明装置の近傍に配置されて、前記床下部品からの映像光を前記撮像装置に向けて反射するミラーと、
を備える検査装置。
続きを表示（約 590 文字）【請求項２】
前記床下部品は、鉄道車両の台車の構成部品を含み、
前記照明装置と前記ミラーとは、レールの枕木の近傍に配置される、請求項１に記載の検査装置。
【請求項３】

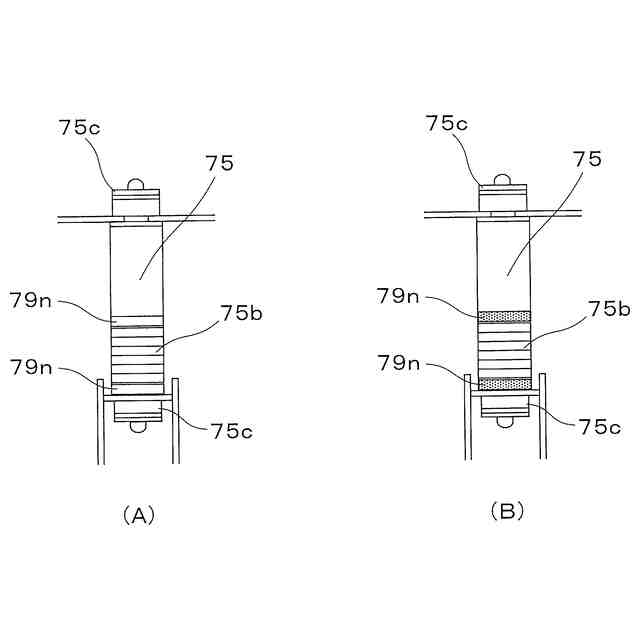

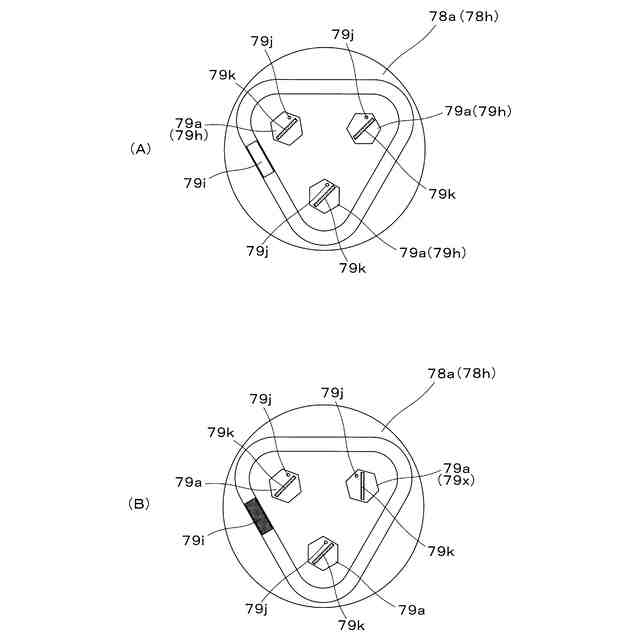

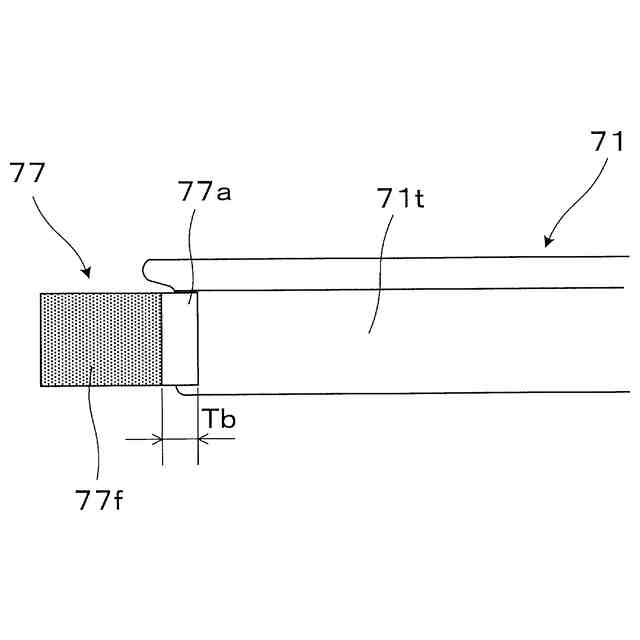

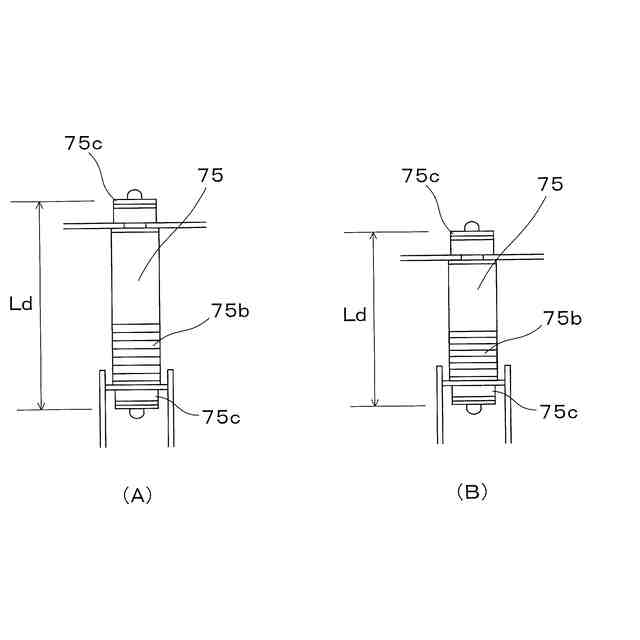

前記床下部品は、前記台車の車輪に付随する制輪子、軸受部、及びダンパの少なくとも１つを含み、
前記撮像装置は、車両番号を撮影する、請求項２に記載の検査装置。
【請求項４】
前記撮像装置は、前記車両の側面に対向する状態で前記床下部品を撮影する、請求項１に記載の検査装置。
【請求項５】

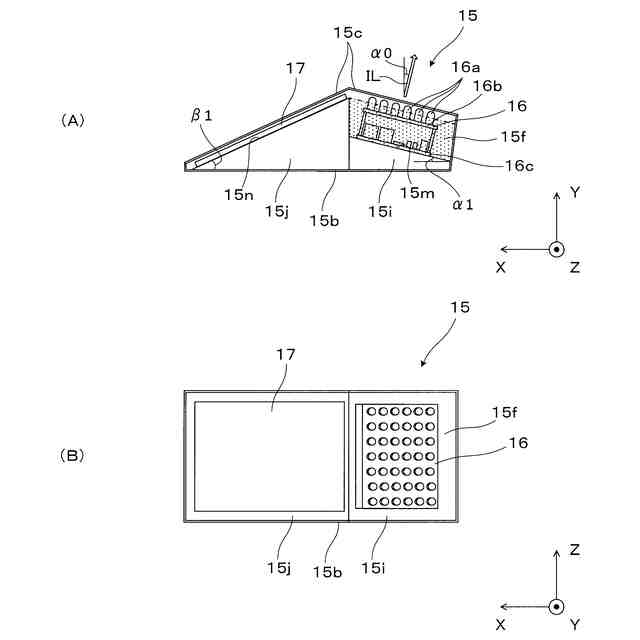

前記照明装置と前記ミラーとは、一体化された部材である、請求項１に記載の検査装置。
【請求項６】

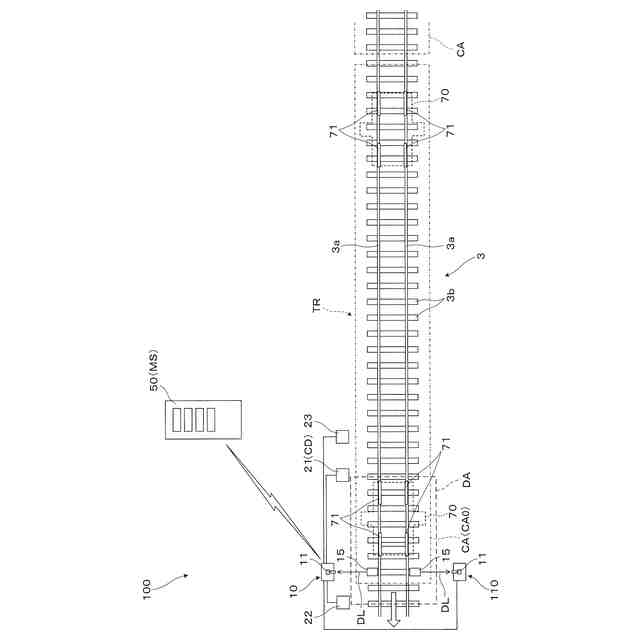

車両の進入を検出する検知装置と、
前記検知装置によって車両の進入が検出された場合に前記照明装置と前記撮像装置とを動作させることによって得た前記画像データについて、前記床下部品の異常の有無の判定処理を行う情報処理装置を有する管理装置と、
をさらに備える、請求項１に記載の検査装置。
【請求項７】
前記管理装置は、
前記撮像装置の近傍に設けられ前記画像データを保持するデータ記憶部と、
前記画像データを遠隔の前記情報処理装置に送信する送信装置とを有する
端末装置を含む、請求項６に記載の検査装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、鉄道を走行する車両について、床下部品の状態を検査する検査装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
鉄道車両の車輪を計測する検査装置として、撮影箇所の斜め前方に配置された凹面鏡と、凹面鏡の後方に配置されたカメラと、凹面鏡よりも近くの斜め前方から車輪を照明するライトとを備え、車輪検知センサによって撮影開始及び撮影終了のタイミングを決定するものが公知となっている（特許文献１）。
【０００３】
鉄道車両のブレーキディスクを撮影し検査する装置として、車輪に付随するディスク面に対して斜め下前方及び斜め下後方に配置された照明光源によってディスク面下部を照明しつつ、ディスク面の斜め下側に配置されたカメラからブレーキディスク下部を撮影するものが公知となっている（特許文献２）。
【０００４】
鉄道車両の制輪子を撮影し検査する装置として、車輪がフォトセンサの位置を通過したシャッタータイミングで、ストロボ発光装置を発光させ、テレビカメラによって車輪の側面方向から制輪子を撮影するものが公知となっている（特許文献３）。
【０００５】
しかしながら、特許文献１の監視装置の場合、車輪の側面を斜め前方から撮影するが、制輪子等を含む床下部品を下方から撮影することができず、床下部品の下側に露出する箇所の状態を正確に把握できない可能性がある。また、特許文献２の手法では、ディスク面を斜め下方から撮影するが、床下部品の下側に露出する箇所の状態を正確に把握することができない可能性があり、建築限界の観点で照明光源等の配置が制限される。特許文献３の手法では、床下部品を下方から撮影することができず、床下部品の下側に露出する箇所の状態を把握することができない。
【先行技術文献】
【特許文献】
【０００６】
特開２００６－２９０３１２号公報
特開２０１１－１８０１０７２号公報
国際公開第１９９３／０５３５８号
【発明の概要】
【０００７】
本発明は、上記した点に鑑みてなされたものであり、床下部品の下側に露出する箇所の状態を正確に把握可能にする検査装置を提供することを目的とする。
【０００８】
上記目的を達成するため、本発明に係る検査装置は、床下部品の下方に配置され車両の床下部品を照明する照明装置と、床下部品を撮像して画像データを得る撮像装置と、床下部品の下方であって照明装置の近傍に配置されて、床下部品からの映像光を撮像装置に向けて反射するミラーと、を備える。
【０００９】
上記検査装置では、床下部品を照明する照明装置と、映像光を撮像装置に向けて反射するミラーとが、床下部品の下方において互いに近傍に配置されており、床下部品の下側に露出する箇所を確実に照明し、照明された箇所を正面から撮影できるので、床下部品の下側に露出する箇所の状態を正確に把握することができる。
【００１０】
本発明の具体的な側面では、上記検査装置において、床下部品は、鉄道車両の台車の構成部品を含み、照明装置とミラーとは、レールの枕木の近傍に配置される。普通鉄道の場合、枕木の周辺に空間を確保することは容易であり、照明装置やミラーを建築限界の要件を満たしつつ枕木の近傍に配置することができる。
（【００１１】以降は省略されています）
