公開番号2025122804
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2024018469
出願日2024-02-09
発明の名称ホーム柵
出願人日本信号株式会社
代理人個人
主分類B61B 1/02 20060101AFI20250815BHJP(鉄道)
要約【課題】設置孔等の位置に自由度を有し施工作業や設置作業が容易なホーム柵を提供すること。
【解決手段】ホーム柵100は、扉体20と、ホーム柵本体30とを備え、ホーム柵本体30は、固定部材82でホーム柵本体30を固定する設置孔34aを有する底部材34と、底部材34より上側に配置され扉体20を支持する扉体支持部材35とを有する。
【選択図】図2
特許請求の範囲【請求項１】
扉体と、ホーム柵本体とを備え、
前記ホーム柵本体は、固定部材で前記ホーム柵本体を固定する設置孔を有する底部材と、前記底部材より上側に配置され前記扉体を支持する扉体支持部材とを有する、
ホーム柵。
続きを表示（約 290 文字）【請求項２】
前記設置孔は、前記底部材の一方向に沿って延びる複数の長孔であり、
前記底部材は、固定板を挟んで前記固定部材で固定される、
請求項１に記載のホーム柵。
【請求項３】
前記設置孔は、前記ホーム柵本体の長手方向に延びる、
請求項２に記載のホーム柵。
【請求項４】
前記扉体支持部材は、前記底部材側から前記扉体を支持する、
請求項１に記載のホーム柵。
【請求項５】
プラットホームに埋設し前記固定部材を固定する固定用穴を有する埋設ベースを備える、
請求項１に記載のホーム柵。

発明の詳細な説明【技術分野】
【０００１】
本発明は、設置孔等の位置に自由度を有するホーム柵に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
プラットホームに穿設された埋込穴に埋め込まれた埋込パイプを含む固定部材によって固定するホームドア装置が開示されている（特許文献１）。特許文献１では、扉体の支持部の固定については言及しておらず、設置の際に扉体やその支持部を避けるため、ホームドア装置の戸袋底面を固定する埋込穴の位置が制限される。
【０００３】
プラットホームに直立設置させたパイプで構成されるフレームにパイプで構成される扉をスライド移動可能に支持する可動ホーム柵が開示されている（特許文献２）。特許文献２の技術では、戸袋底面を有するホーム柵の設置を想定していない。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－２０５６２号公報
特開２０１８－９０２５０号公報
【発明の概要】
【０００５】
本発明は上記した点に鑑みてなされたものであり、設置孔等の位置に自由度を有し施工作業や設置作業が容易なホーム柵を提供することを目的とする。
【０００６】
上記目的を達成するため、本発明に係るホーム柵は、扉体と、ホーム柵本体とを備え、ホーム柵本体は、固定部材でホーム柵本体を固定する設置孔を有する底部材と、底部材より上側に配置され扉体を支持する扉体支持部材とを有する。
【０００７】
上記ホーム柵によれば、扉体を底部材から浮かせた状態で支持することができ、ホーム柵本体の底部に空間が生じる。これにより、扉体の位置を考慮せずに底部材に固定部材を挿入する設置孔や配線用の通線孔等を設けることができる。また、ホーム柵本体の固定の際に設置工具が扉体に干渉せず、設置作業効率が向上する。
【図面の簡単な説明】
【０００８】

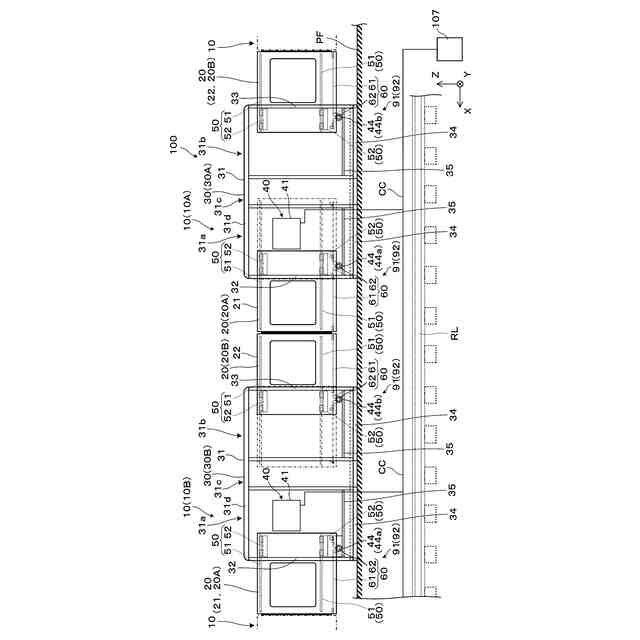

第１実施形態のホーム柵を説明する全体的な概念図である。

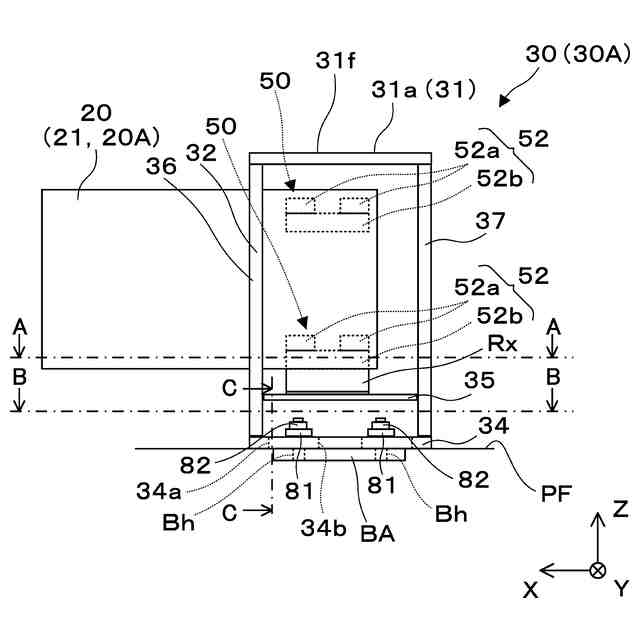

ホーム柵要素の扉体及び筐体を説明する概念図である。
（Ａ）は、図２に示すホーム柵要素のＡ－Ａ断面図であり、（Ｂ）は、ホーム柵要素のＢ－Ｂ断面図であり、（Ｃ）は、ホーム柵要素のＣ－Ｃ断面図である。
埋設ベースを説明する斜視図である。

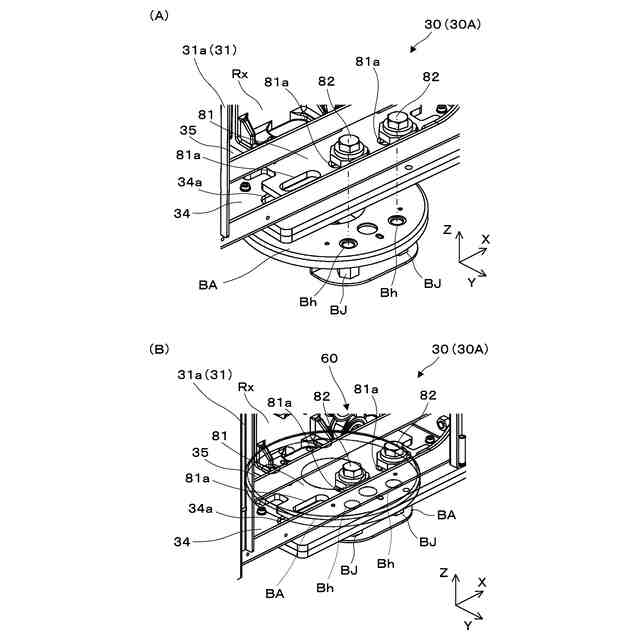

（Ａ）は、埋設ベースに固定部材を固定する前の状態を説明する図であり、（Ｂ）は、埋設ベースに固定部材を固定した後の状態を説明する図である。

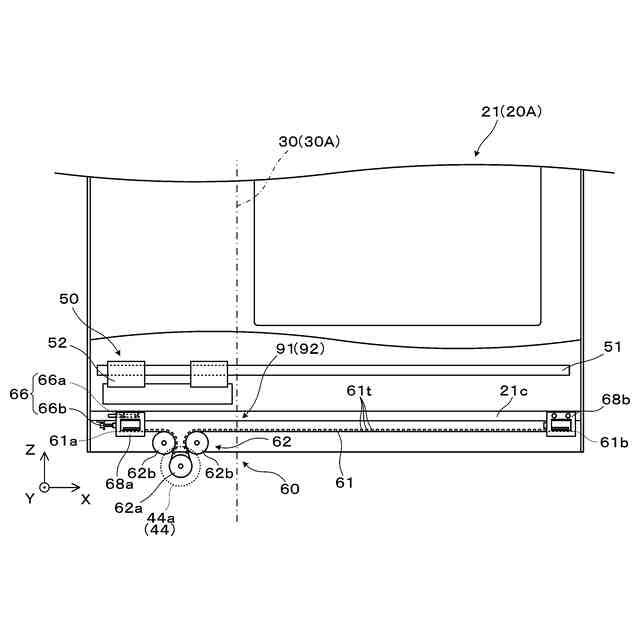

ホーム柵要素のうち主に扉体の構造を概念的に説明する一部破断正面図である。
ホーム柵の設置方法を説明するフローチャートである。
（Ａ）は、第２実施形態のホーム柵におけるホーム柵要素の扉体及び筐体を説明する概念図であり、（Ｂ）は、（Ａ）に示すホーム柵要素のＢ－Ｂ断面図である。
（Ａ）及び（Ｂ）は、筐体の底部材の変形例を説明する図である。
【発明を実施するための形態】
【０００９】
〔第１実施形態〕
以下、図面を参照して、本発明の第１実施形態に係るホーム柵について説明する。
【００１０】
図１は、ホーム柵１００を説明する概念図である。図１は、ホーム柵１００をプラットホームＰＦ側から見た図であり、ホーム柵１００のプラットホームＰＦ側の外装パネルを除いた状態を示す。本明細書において、ホーム柵１００のプラットホームＰＦ側は、ホーム柵１００の裏面側であるとする。
（【００１１】以降は省略されています）
