公開番号2025141448
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024041382
出願日2024-03-15
発明の名称耐火床構造
出願人近畿車輌株式会社
代理人個人
主分類B61D 17/10 20060101AFI20250919BHJP(鉄道)
要約【課題】車両重量やコストの増大を抑え、製造が容易な耐火床構造を提供する。

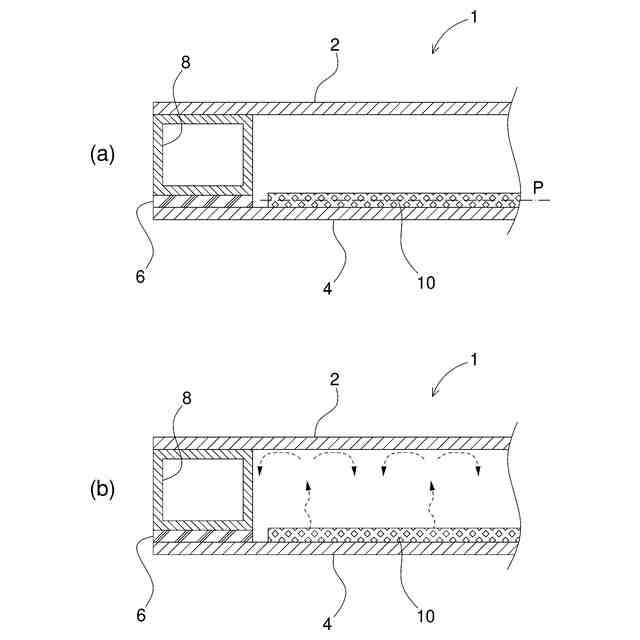

【解決手段】耐火床構造1では、床下機器の上方に配置される下板4と、下板4の上方に平行に配置される上板2との間に空間が形成される。上板2は、樹脂材6及び角パイプ材8からなる支持部によって支持されている。上板2、下板4及び支持部により囲まれる空間内において、下板4の上面に、結晶水を含んだ化合物10が配置される。下板4が火災により熱せられた際、化合物10が脱水反応を起こして水蒸気を発生させる。
【選択図】図2
特許請求の範囲【請求項１】
鉄道車両の床下機器の上方に形成される耐火床構造であって、
前記床下機器の上方を覆う下板と、
前記下板の上方に配置される上板と、
前記下板の縁に沿って形成され、前記上板を支持する支持部と、
前記上板、前記下板及び前記支持部で囲まれる空間内に配置される、結晶水を含む化合物と
を備えたことを特徴とする耐火床構造。
続きを表示（約 520 文字）【請求項２】
前記化合物は、前記下板の上面を含む上方で、前記下板に平行な仮想平面に沿って配置されていることを特徴とする請求項１に記載の耐火床構造。
【請求項３】

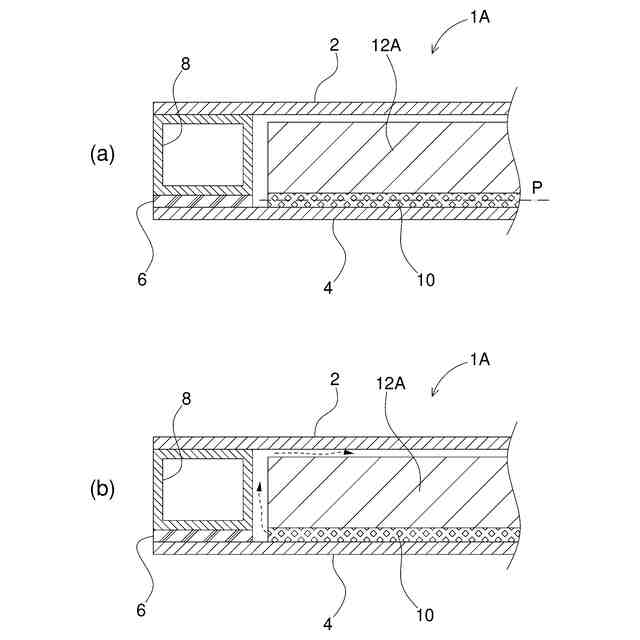

前記仮想平面と前記上板との間に断熱層が形成されていることを特徴とする請求項２に記載の耐火床構造。
【請求項４】
前記仮想平面と前記下板との間に断熱層が形成されていることを特徴とする請求項２に記載の耐火床構造。
【請求項５】
前記化合物には、脱水反応温度が異なる複数の種類が含まれることを特徴とする請求項３又は４に記載の耐火床構造。
【請求項６】

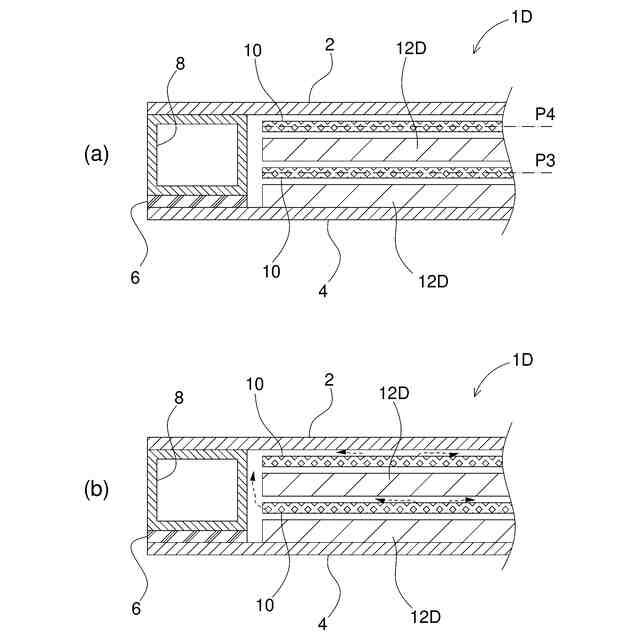

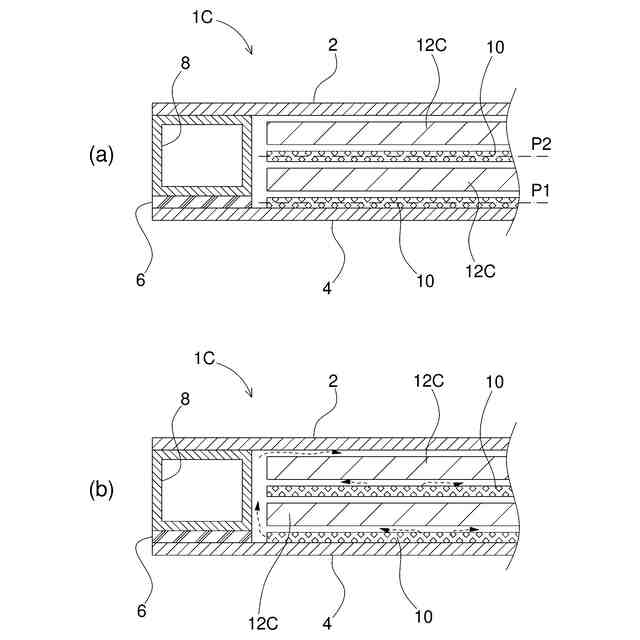

前記化合物が並ぶ前記仮想平面が、前記下板から複数の高さ位置に配置されていることを特徴とする請求項３又は４に記載の耐火床構造。
【請求項７】

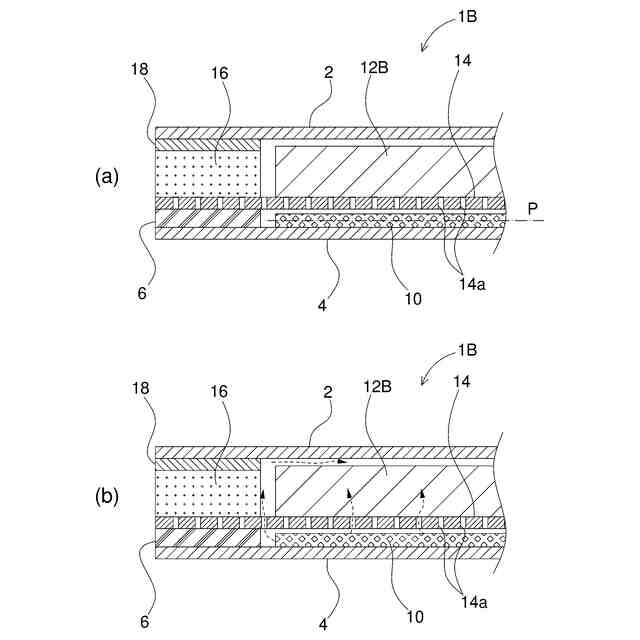

前記支持部には、前記上板と前記下板との間に木材を用いた木材層が介装され、
前記木材層よりも下方で前記支持部に支えられると共に、前記化合物と前記断熱層との間を仕切るように配置され、前記化合物及び前記断熱層との間を連通させる連通孔が形成されていることを特徴とする請求項３に記載の耐火床構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、鉄道車両の床下火災において、車内側への熱の伝達を遅らせる耐火床構造に関するものである。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
床下機器から発生した火災に対して、一定の時間、車内への熱の伝達を防止するための様々な耐火床構造が従来から考えられている。
【０００３】
図７は、従来の鉄道車両の床構造を示している。床構造の上側構造１００は床詰物１０２の上方を床敷物１０１で覆った構造となっている。この上側構造１００の下方には、断熱材１０４を充填したサブフロア１０３が設けられている。断熱材１０４の下方はサブフロアパン１０５で覆われている。このサブフロアパン１０５の下方には床下機器が配置される。
【０００４】
このように構成されているので、床下機器から出火した場合であっても、サブフロアパン１０５と断熱材１０４とによって車内側への熱の伝導を遅らせることができる。
【０００５】
上述のようなサブフロアを有する床構造の技術については、特許文献１に記載がある。
【先行技術文献】
【特許文献】
【０００６】
特公平５－８４３４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、十分な耐熱性能を得るためには、断熱材１０４及びサブフロアパン１０５で構成される、嵩高い断熱層を設ける必要があった。このため、車両重量が増大してしまうという問題があった。
【０００８】
また、断熱材１０４を保持するサブフロアパン１０５は、ボルトやリベット等の締結部材で締結される。このサブフロアパン１０５の取付工程では、車体の下側に作業者が潜り込んで、多数のボルトやリベットによる締結作業を行う必要があった。このような作業は作業者にとって負担が大きい上に、多くの作業時間を要していた。
【０００９】
そこで、本発明は、車両重量やコストの増大を抑え、製造が容易な耐火床構造を提供することを目的とする。
【課題を解決するための手段】
【００１０】
上記の目的を達成するために、本発明の耐火床構造は、鉄道車両の床下機器の上方に形成される耐火床構造であって、前記床下機器の上方を覆う下板と、前記下板の上方に配置される上板と、前記下板の縁に沿って形成され、前記上板を支持する支持部と、前記上板、前記下板及び前記支持部で囲まれる空間内に配置される、結晶水を含む化合物とを備えたことを特徴とする。
（【００１１】以降は省略されています）
