公開番号2024151722
公報種別公開特許公報(A)
公開日2024-10-25
出願番号2023065314
出願日2023-04-13
発明の名称保護装置及び保護方法
出願人株式会社ダイセル
代理人弁理士法人秀和特許事務所
主分類A42B 3/08 20060101AFI20241018BHJP(頭部に着用するもの)
要約【課題】頸部を迅速に保護することの可能な技術を提供する。
【解決手段】着用者の頸部を保護する保護装置であって、可撓性を有し、保護装置の作動前状態において着用者の頸部と頭部との境界領域の少なくとも一部に沿うように且つ着用者の肌に接触するように配置可能な膨張ストラップであって、保護装置の作動時に膨張源が供給されることによって膨張可能な膨張部を含む膨張ストラップと、膨張部に膨張源を供給する膨張源供給部と、膨張源供給部を起動することによって膨張部を膨張させる起動部と、を備え、作動時に膨張部が膨張することによって着用者の頸部の動きを拘束する。

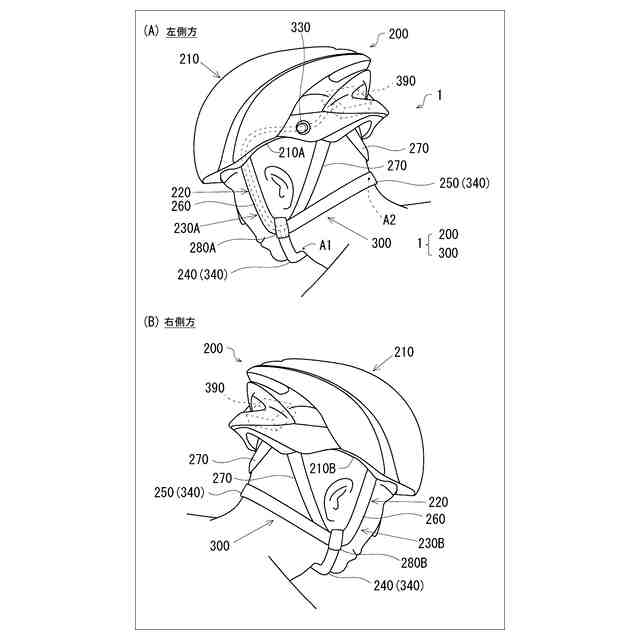

【選択図】図1
特許請求の範囲【請求項１】
着用者の頸部を保護する保護装置であって、
可撓性を有し、前記保護装置の作動前状態において着用者の頸部と頭部との境界領域の少なくとも一部に沿うように且つ着用者の肌に接触するように配置可能な膨張ストラップであって、前記保護装置の作動時に膨張源が供給されることによって膨張可能な膨張部を含む膨張ストラップと、
前記膨張部に膨張源を供給する膨張源供給部と、
前記膨張源供給部を起動することによって前記膨張部を膨張させる起動部と、
を備え、

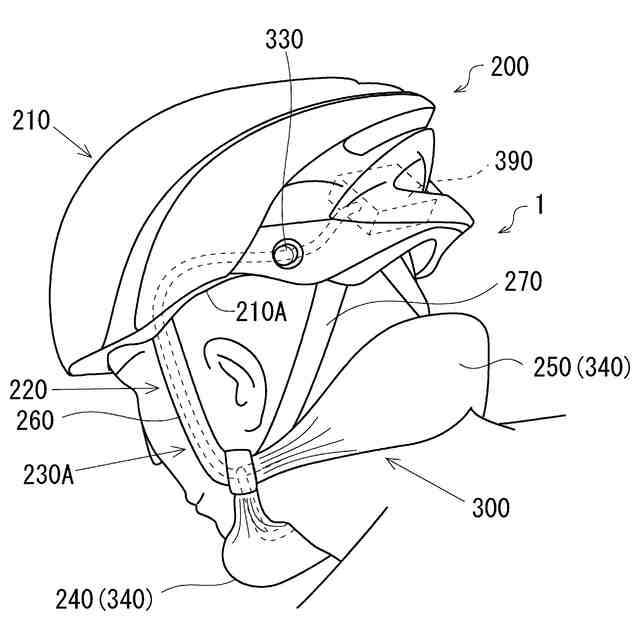

作動時に前記膨張部が膨張することによって着用者の頸部の動きを拘束する、
保護装置。
続きを表示（約 1,100 文字）【請求項２】
前記膨張ストラップは、前記保護装置の作動前状態において着用者の前頸部と顎下部との境界領域に沿って配置される顎下ストラップ部を含む、
請求項１に記載の保護装置。
【請求項３】
前記膨張ストラップは、着用者の後頸部と後頭部との境界領域に沿って配置される後方ストラップ部を含む、
請求項１に記載の保護装置。
【請求項４】
前記膨張ストラップは、着用者の前頸部と顎下部との境界領域に沿って配置される顎下ストラップ部と、着用者の後頸部と後頭部との境界領域に沿って配置される後方ストラップ部と、を含み、前記顎下ストラップ部と前記後方ストラップ部が互いに接続されている、
請求項１に記載の保護装置。
【請求項５】
前記膨張ストラップは、頭部を保護するハーフ型のヘルメットを着用者に固定するための固定用ストラップの少なくとも一部によって形成されている、
請求項１から４の何れか一項に記載の保護装置。
【請求項６】
前記起動部は、所定の作動条件が成立したことを検知するための作動条件検知センサーを更に備え、
前記膨張源供給部及び前記起動部が前記ヘルメットに搭載されている、
請求項５に記載の保護装置。
【請求項７】
前記膨張源供給部及び前記起動部は、前記ヘルメットに対して着脱自在である、
請求項６に記載の保護装置。
【請求項８】
前記起動部は、前記ヘルメットが着用者の頭部に装着されているか否かを検知する装着状態検知センサーを更に備える、
請求項６に記載の保護装置。
【請求項９】
前記膨張ストラップは、前記膨張源が供給されない芯紐部を更に有し、当該芯紐部に接触した状態で前記膨張部が一体に設けられている、請求項１から４の何れか一項に記載の保護装置。
【請求項１０】
前記膨張ストラップは、前記膨張部が外装材に包まれた状態で配置されており、
前記外装材は、着用者の肌に接触した態様で配置される第１外装主面部と、当該第１外装主面部に対向配置される第２外装主面部と、前記第１外装主面部及び前記第２外装主面
部を接続する一対の外装側面部と、を有し、
作動時における前記膨張部の膨張圧によって前記一対の外装側面部が破れ、或いは、前記第１外装主面部及び前記第２外装主面部のそれぞれに接続される各外装側面部の接続部が破壊されるように構成されている、
請求項１から４の何れか一項に記載の保護装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、頸部を保護する保護装置及び保護方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来から、自転車等の乗員の頭部を保護する保護装置としてヘルメットが広く知られているが、通常のヘルメットは頸椎を保護する機能は有していない。
【０００３】
これに関連して、保護対象者の頸部を保護可能なエアバッグ装置も提案されている（例えば、特許文献１、２等を参照）。
【０００４】
特許文献１には、着衣する被服の襟に膨張可能なエアバッグを取り付けたエアバッグ装置が開示されており、エアバッグによって利用者の首周りを保護することができるとされている。
【０００５】
特許文献２には、保護対象者の頭部等を保護するエアバッグ装置であって、展開するエアバッグによって前頭部、側頭部、及び頭頂部等に加えて、首周り部も保護することの可能な技術が開示されている。
【先行技術文献】
【特許文献】
【０００６】
米国特許第１０００１３４６号明細書
特開２０１７－５７５４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ところで、自転車の転倒時においては、その衝撃によって頸部と頭部との境界付近を中心に頭部あるいは頸部が急角度で折れ曲がり、これによって頸部がダメージを受けるケースが少なくない。したがって、転倒時における頸部を保護する保護装置としては、保護対象者における頸部と頭部との境界付近において、いち早く頭部および頸部の動きを拘束することが重要であると考えられる。しかしながら、従来のように、被服の襟に膨張可能なエアバッグを取り付けた場合、エアバッグの膨張は保護対象者における頸部と胴体との境界付近から開始される。そのため、頸部と頭部との境界付近をエアバッグが覆うまでに時間を要してしまい、迅速に頸部を保護することが難しくなる場合があると考えられる。また、エアバッグを被服の襟袖に取り付ける場合、例えば、被服のフード、あるいはリュックサックなどの荷物等によってエアバッグの展開が阻害されてしまう虞があり、実現性が低いとも考えられる。
【０００８】
本開示の技術は、上記した実情に鑑みてなされたものであり、保護対象者の頸部を迅速に保護することの可能な技術を提供することを目的とする。
【課題を解決するための手段】
【０００９】
上記課題を解決するための本開示は、着用者の頸部を保護する保護装置であって、可撓性を有し、前記保護装置の作動前状態において着用者の頸部と頭部との境界領域の少なくとも一部に沿うように且つ着用者の肌に接触するように配置可能な膨張ストラップであって、前記保護装置の作動時に膨張源が供給されることによって膨張可能な膨張部を含む膨張ストラップと、前記膨張部に膨張源を供給する膨張源供給部と、前記膨張源供給部を起動することによって前記膨張部を膨張させる起動部と、を備え、作動時に前記膨張部が膨
張することによって着用者の頸部の動きを拘束する。
【００１０】
また、前記膨張ストラップは、前記保護装置の作動前状態において着用者の前頸部と顎下部との境界領域に沿って配置される顎下ストラップ部を含んでいてもよい。
（【００１１】以降は省略されています）
