公開番号2024160739
公報種別公開特許公報(A)
公開日2024-11-15
出願番号2023075987
出願日2023-05-02
発明の名称折り畳み式ヘルメット
出願人株式会社アーテック
代理人個人,個人
主分類A42B 3/32 20060101AFI20241108BHJP(頭部に着用するもの)
要約【課題】より収納スペースを節約可能な折り畳み式ヘルメットを提供する。

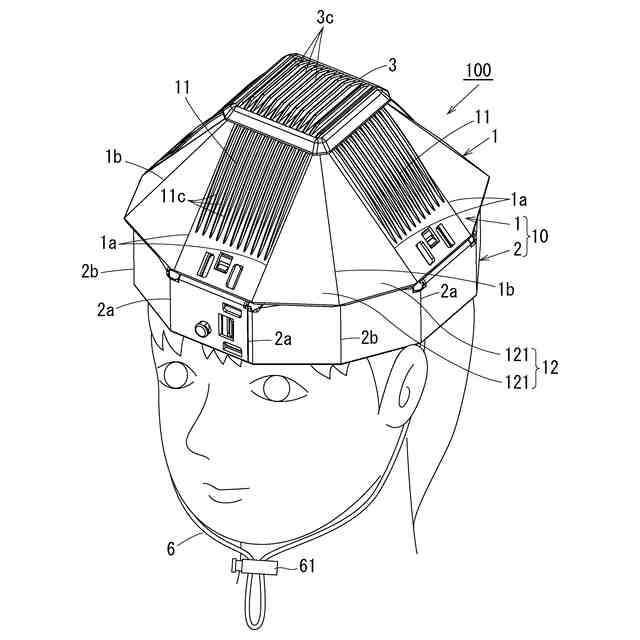

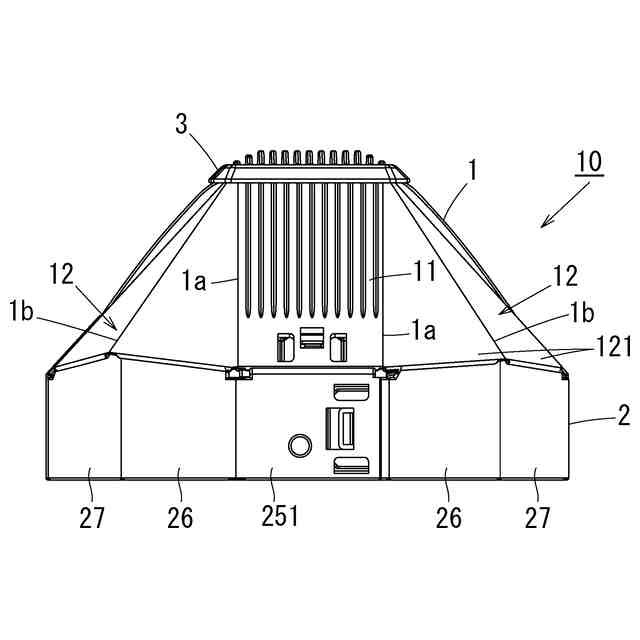

【解決手段】本発明の折り畳み式ヘルメット100は、使用に供する展開姿勢と収納に供する折り畳み姿勢の間で形状変更可能な折り畳み式ヘルメットである。折り畳み式ヘルメット100は、傘状をなすヘルメット本体10を備える。ヘルメット本体10は、周方向に並ぶとともに、中心から周縁に向かって延びる山折線1aと谷折線1bとを有している。ヘルメット本体10は、山折線1aが外側に突出するように谷折線1bが内側に突入するようにして折り畳まれる。
【選択図】図1
特許請求の範囲【請求項１】
使用に供する展開姿勢と収納に供する折り畳み姿勢の間で形状変更可能な折り畳み式ヘルメットであって、
傘状をなすヘルメット本体を備え、
前記ヘルメット本体は、周方向に並ぶとともに、中心から周縁に向かって延びる山折線と谷折線とを有し、前記山折線が外側に突出するように前記谷折線が内側に突入するようにして折り畳まれることを特徴とする折り畳み式ヘルメット。
続きを表示（約 700 文字）【請求項２】
前記ヘルメット本体は、

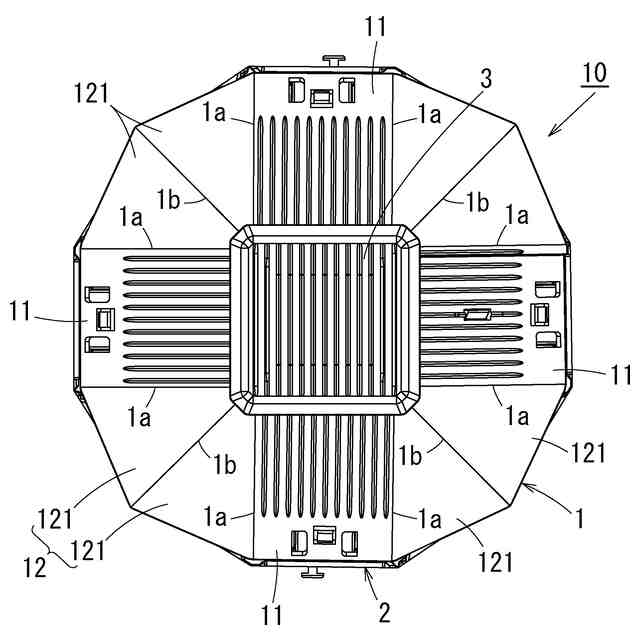

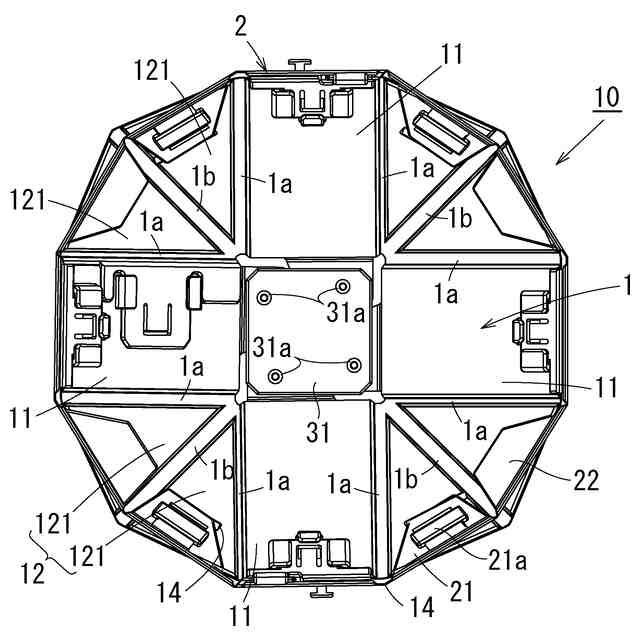

周方向に等角度間隔で設けられた４枚の矩形板部と、
隣り合う２枚の矩形板部の間に設けられ、少なくとも２つ折りされる４枚の折代部とからなる傘状部を有する請求項１に記載の折り畳み式ヘルメット。
【請求項３】
前記ヘルメット本体は、前記傘状部の外周側に内周縁を連結される周縁部材を備え、
前記周縁部材は、前記展開姿勢において、前記傘状部の外周から垂れ下がるよう構成されている請求項２に記載の折り畳み式ヘルメット。
【請求項４】
前記ヘルメット本体は、中心に開口部を有し、
前記開口部を塞ぐ天板を備える請求項１に記載の折り畳み式ヘルメット。
【請求項５】
前記天板は、ヘルメット本体に遊動可能に連結されている請求項４に記載の折り畳み式ヘルメット。
【請求項６】
前記周縁部材、又は前記傘状部の一方から、前記周縁部材、又は前記傘状部の他方へ延出する係止片と、
前記周縁部材、又は前記傘状部の他方の内面に突設され、前記係止片の先端を係止する係止用凸部と、

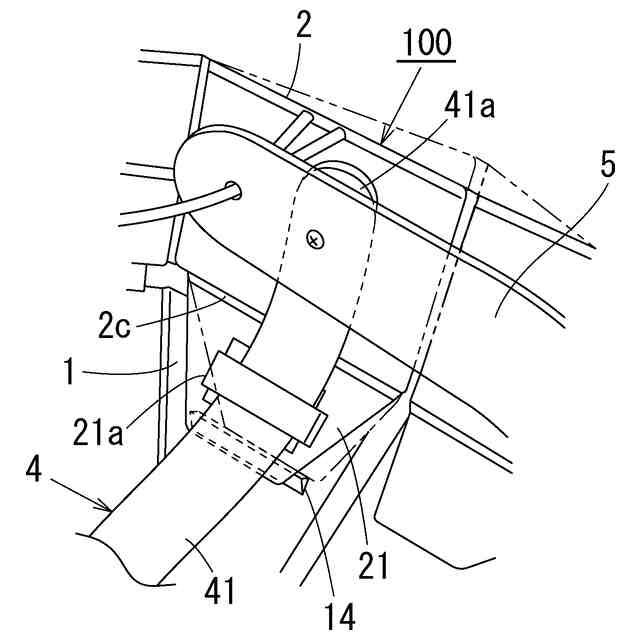

を有し、前記傘状部が開いた状態で、前記係止片を前記係止用凸部に係止することで、前記ヘルメット本体が開いた状態に保持される請求項３に記載の折り畳み式ヘルメット。
【請求項７】

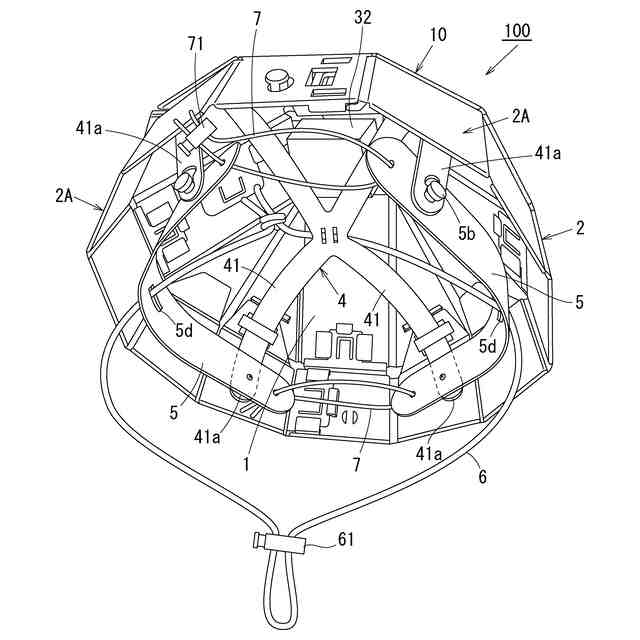

ヘルメット本体内部に架け渡されるとともに、端部が前記係止片に連結された頭頂部ベルトを有し、

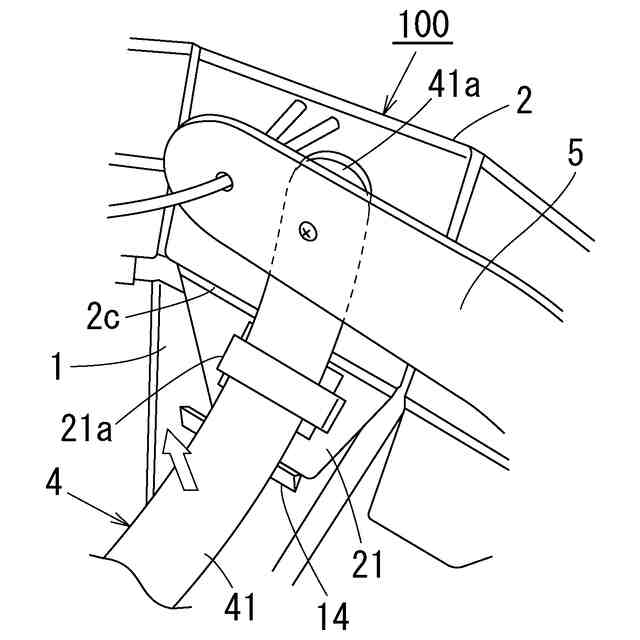

前記頭頂部ベルトを引っ張ることで、前記係止片が前記係止用凸部から脱着する請求項６に記載の折り畳み式ヘルメット。

発明の詳細な説明【技術分野】
【０００１】
この発明は、防災用に折り畳んで保管する折り畳み式ヘルメットに関し、特に、平面状に折り畳むよりも折り畳み状態の容積を節約できる折り畳み式ヘルメットに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、折り畳んだ状態で保管でき、地震等の災害発生時に展開して使用する折り畳み式ヘルメットが各種提案されている（例えば、特許文献１、特許文献２参照）。
【０００３】
例えば、非特許文献１では、ヘルメットの中央を前後方向に延びる折線により幅方向に折り畳むよう構成された折り畳みヘルメットが紹介されている。非特許文献１の折り畳みヘルメットは、上下の端縁がともに湾曲線からなる略広葉形に折り畳まれるものである。
【０００４】
非特許文献２では、ヘルメットの中央を左右方向に延びる折線により前後方向に折り畳むよう構成された折り畳みヘルメットが紹介されている。非特許文献２の折り畳みヘルメットも、特許文献１の折り畳みヘルメット同様、上下の端縁がともに湾曲線からなる略広葉形に折り畳まれる。
【０００５】
また、非特許文献３では、ヘルメットを、上下３段に切断し、下側の部分の内側に上側の部分を順に収容するよう構成した折り畳みヘルメットが紹介されている。非特許文献３の折り畳みヘルメットは、周縁が折たたみ前のヘルメットの周縁形状のままの楕円状に折り畳まれるものである。
【先行技術文献】
【非特許文献】
【０００６】
「ミドリ安全．ｃｏｍ」の「折りたたみ防災ヘルメットＴＳＣ－１０ＮＦｌａｔｍｅｔ２ホワイト」のページ（令和５年４月７日検索）＜ｈｔｔｐｓ：／／ｅｃ．ｍｉｄｏｒｉ－ａｎｚｅｎ．ｃｏｍ／ｓｈｏｐ／ｇ／ｇ４００１９００００６／＞
「ミドリ安全．ｃｏｍ」のウエブサイトにおける「防災用折りたたみ式ヘルメットタタメットＢＣＰ」のページ（令和５年４月７日検索）＜ｈｔｔｐｓ：／／ｅｃ．ｍｉｄｏｒｉ－ａｎｚｅｎ．ｃｏｍ／ｓｈｏｐ／ｇ／ｇ４０８２１２０６０６／＞
「ＫＡＧＡヘルメット（加賀産業株式会社）」のウエブサイトにおける「オサメット」のページ＜ｈｔｔｐ：／／ｗｗｗ．ｋａｇａｈｅｌｍｅｔ．ｃｏｍ／ｐｒｏｄｕｃｔｓ／ｏｓａｍｅｔ／ｏｓａｍｅｔ－１．ｈｔｍｌ＞
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかし、非特許文献１、乃至非特許文献３の折り畳みヘルメットは、周縁が曲線状をなすことから、直方体の箱に収容すると隙間が生じるため、収容に要する容積はヘルメットの体積より無駄に大きくなるという問題が有る。
本発明は、かかる課題に鑑みてなされたものであり、収容に要する容積を抑制可能な折り畳みヘルメットの提供を目的とする。
【課題を解決するための手段】
【０００８】
上記課題を解決するためになされた発明は、使用に供する展開姿勢と収納に供する折り畳み姿勢の間で形状変更可能な折り畳み式ヘルメットであって、傘状をなすヘルメット本体を備え、前記ヘルメット本体は、周方向に並ぶとともに、中心から周縁に向かって延びる山折線と谷折線とを有し、前記山折線が外側に突出するように前記谷折線が内側に突入するようにして折り畳まれることを特徴とする。
【０００９】
本発明の折り畳み式ヘルメットは、傘状をなすヘルメット本体を、その中心から周縁に向かって延びる山折線と谷折線に沿って折り曲げることで、傘の様に折り畳むことができるので、柱状に折り畳むことが出来る。
【００１０】

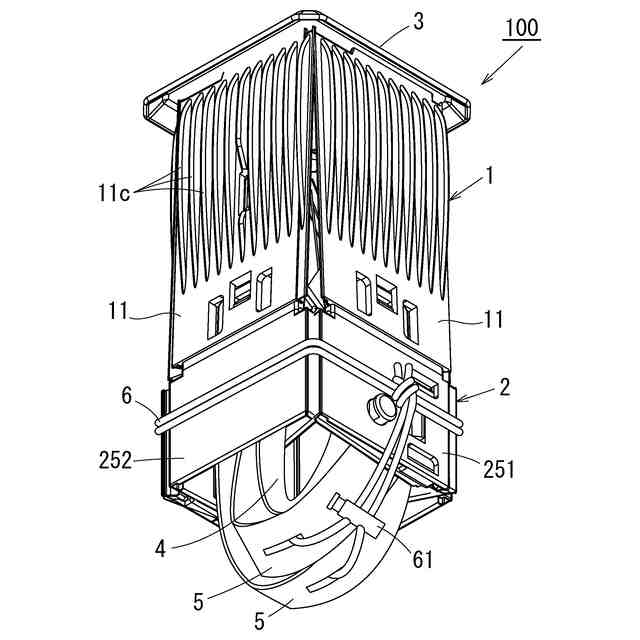

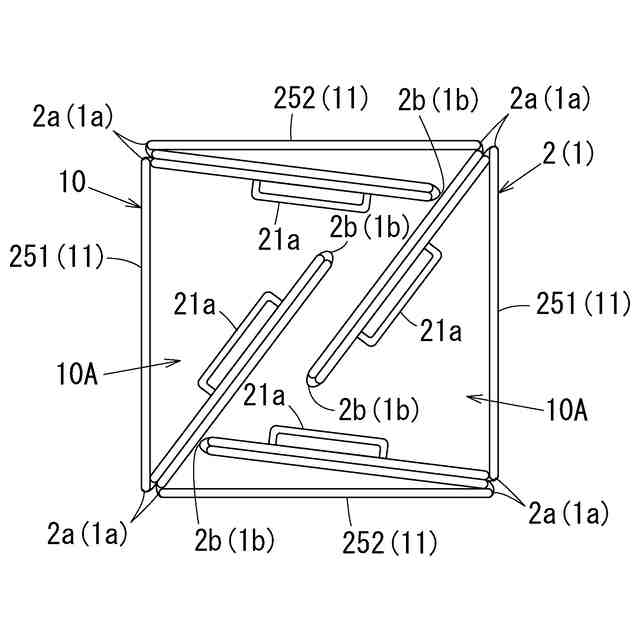

本発明の折り畳み式ヘルメットは、前記ヘルメット本体が、周方向に等角度間隔で設けられた４枚の矩形板部と、隣り合う２枚の矩形板部の間に設けられ、少なくとも２つ折りされる４枚の折代部とからなる傘状部を有することが好ましい。こうすることで、ヘルメット本体を直方体状に折り畳むことができる。
（【００１１】以降は省略されています）
