発明の名称シューズ
出願人株式会社アシックス
代理人弁理士法人酒井国際特許事務所
主分類A43B 23/02 20060101AFI20241010BHJP(履物)
要約【課題】フィッティング機能の確保と、パーツの個数の削減による製造エネルギーの削減と、リサイクル性の向上とを実現する。
【解決手段】シューズは、足を覆うアッパー部材6と、アッパー部材6を形成する糸と同一の糸によってアッパー部材6と連続的に形成された紐状体10と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
足を覆うアッパー部材と、
前記アッパー部材を形成する糸と同一の糸によって前記アッパー部材と連続的に形成された紐状体と、
を備えるシューズ。
続きを表示（約 830 文字）【請求項２】
前記紐状体によって形成されたシューレースを備える、
請求項１に記載のシューズ。
【請求項３】
前記紐状体によって形成されたアイレットを備える、
請求項１または２に記載のシューズ。
【請求項４】
前記アイレットは、前記アッパー部材に一端が連続的に形成された前記紐状体の他端が、前記アッパー部材に固定されている、
請求項３に記載のシューズ。
【請求項５】
前記アイレットは、前記アッパー部材に両端が連続的に形成された前記紐状体によって形成されている、
請求項３に記載のシューズ。
【請求項６】
前記アッパー部材に取り付けられるソール部材を更に備え、
前記紐状体によって前記アッパー部材と前記ソール部材とが固定されている、
請求項１に記載のシューズ。
【請求項７】
前記ソール部材は、前記紐状体が通される凹部または貫通穴を有する、
請求項６に記載のシューズ。
【請求項８】
前記アッパー部材は、前記紐状体が通されるアイレットを更に備える、
請求項６に記載のシューズ。
【請求項９】
前記アッパー部材には、複数の前記紐状体が形成されると共に、前記複数の紐状体が互いに引っ掛けられることで前記アッパー部材を覆う網状体が形成されている、
請求項１に記載のシューズ。
【請求項１０】
前記複数の紐状体は、前記網状体を形成する第１の紐状体と、前記足の周方向に沿って配置された第２の紐状体と、を含み、
前記第２の紐状体には、前記第２の紐状体の長さ方向に間隔をあけた複数の位置で前記アッパー部材に固定されることで、前記第１の紐状体が通される複数の通し穴が形成されている、
請求項９に記載のシューズ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、シューズに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
シューズとしては、編物のアッパー部材を備えるものが知られている（例えば、特許文献１参照）。この種のシューズは、アッパー部材、ソール部材、シューレース等の複数のパーツによって形成されている。特にスポーツで用いられるパフォーマンスシューズでは、足との密着性を確保するために、アッパー部材の機能として高いフィッティング機能が求められる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１８２３５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
一方で、上述のようなシューズでは、環境負荷を減らす観点からパーツの個数を削減し、リサイクルの容易化を図ることが望ましい。しかしながら、例えば、全てのパーツを単一材料で形成した場合には、フィッティング機能の低下を招く。したがって、フィッティング機能の確保と、パーツの個数の削減による製造エネルギーの削減と、リサイクル性の向上とを実現することが困難であった。
【０００５】
本発明は、上記に鑑みてなされたものであって、フィッティング機能の確保と、パーツの個数の削減による製造エネルギーの削減と、リサイクル性の向上とを実現することができるシューズを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決し、目的を達成するために、本発明に係るシューズは、足を覆うアッパー部材と、アッパー部材を形成する糸と同一の糸によってアッパー部材と連続的に形成された紐状体と、を備える。
【発明の効果】
【０００７】
本発明に係るシューズは、フィッティング機能の確保と、パーツの個数の削減による製造エネルギーの削減と、リサイクル性の向上とを実現することができるという効果を奏する。
【図面の簡単な説明】
【０００８】
図１は、実施の形態１に係るシューズの外観を示す斜視図である。
図２は、実施の形態１に係るシューズのアッパー部材を示す展開図である。
図３は、実施の形態１における紐状体の一例を模式的に示す拡大図である。

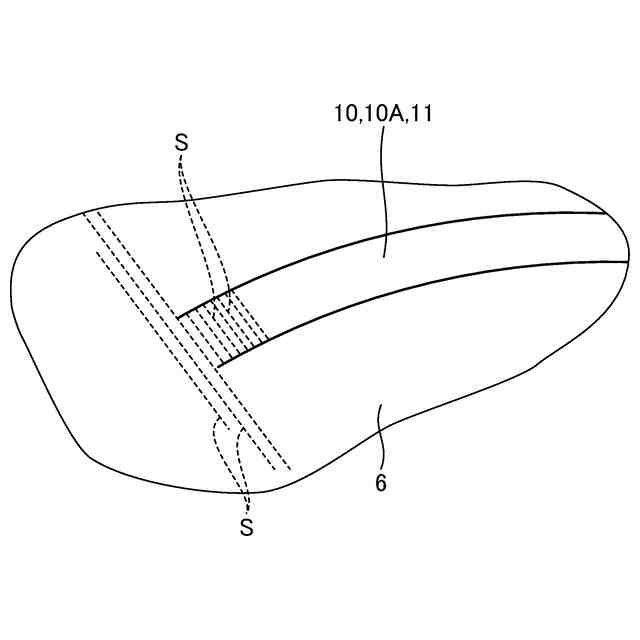

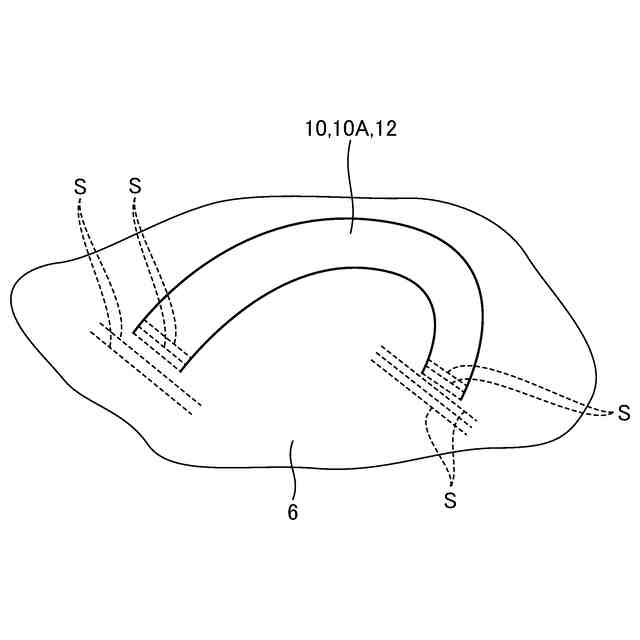

図４は、実施の形態１における紐状体の他の例を模式的に示す拡大図である。
図５は、実施の形態２に係るシューズの外観を示す斜視図である。
図６は、実施の形態２に係るシューズのアッパー部材を示す展開図である。
図７は、実施の形態２における紐状体を説明するための展開図である。

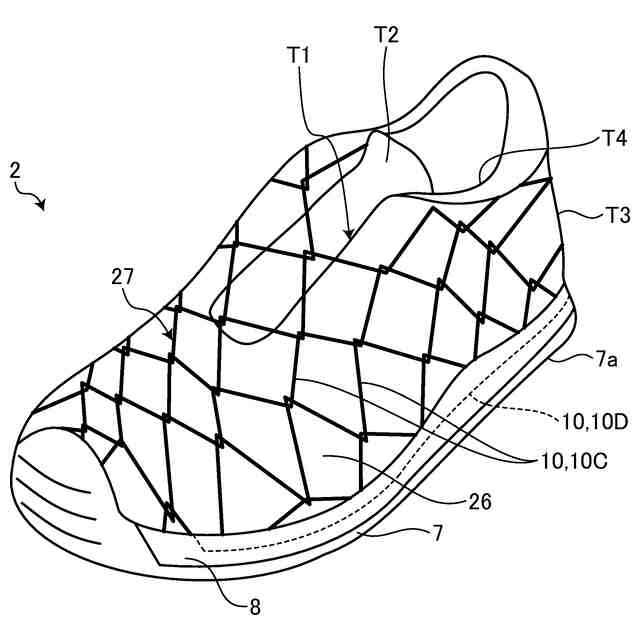

図８は、実施の形態３に係るシューズの外観を示す斜視図である。
図９は、実施の形態３におけるソール部材の要部を示す拡大図である。
図１０は、実施の形態３における紐状体の掛け渡しを説明するための展開図である。

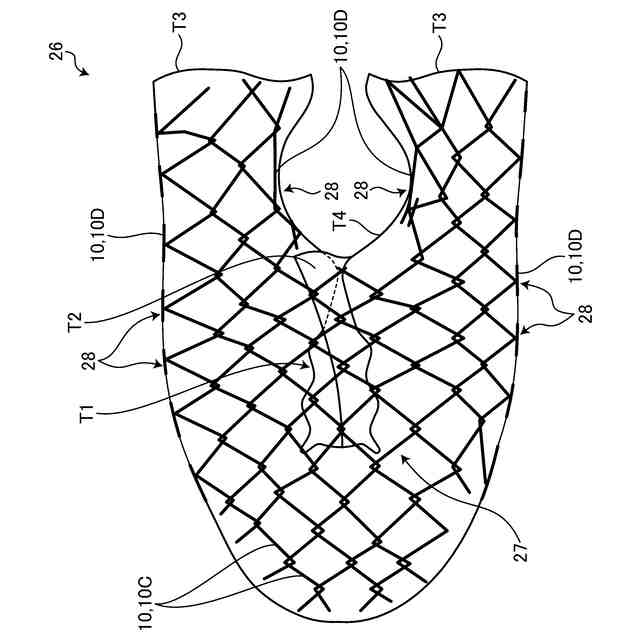

図１１は、実施の形態４に係るシューズのアッパー部材を示す展開図である。
図１２は、実施の形態における紐状体の変形例を示す模式図である。
図１３は、実施の形態における紐状体の他の変形例を示す模式図である。
【発明を実施するための形態】
【０００９】
以下に、本願の開示するシューズの実施の形態を図面に基づいて詳細に説明する。なお、以下の実施の形態によって、本願の開示するシューズが限定されるものではない。
【００１０】
（実施の形態１）
図１は、実施の形態１に係るシューズ１の外観を示す斜視図である。図２は、実施の形態１に係るシューズ１のアッパー部材６を示す展開図である。図１を含む各図には、左足用のシューズ１のみを図示している。シューズ１は、左足用と右足用とで左右対称構造であるため、本実施の形態では左足用のシューズ１のみを説明し、右足用のシューズ１の説明を省略する。また、以下の説明では、シューズ１を平面視したときにおいてシューズ１の中心を通るシューズセンター軸Ｃが延在する方向を前後方向と称し、シューズ１を平面視した状態において上記前後方向と直交する方向を足幅方向と称する。
