公開番号2025011918
公報種別公開特許公報(A)
公開日2025-01-24
出願番号2023114340
出願日2023-07-12
発明の名称室内掃除用シートを簡単着脱できる日用掃除スリッパ
出願人個人
代理人
主分類A43B 3/10 20060101AFI20250117BHJP(履物)
要約【課題】市販の掃除用シートをストレスなく簡便に着脱できるが、そのシートが外れ難く、掃除機能に不足はないものの、外観は一般的な厚底スリッパにみえる日用使いと掃除機能を両立するスリッパを提供する。
【解決手段】スリッパ本体の下底に、それと同形のボード体下底を追加して重ね、その間に複数枚のシート状固定具を交差させて上下の下底に交互に固定することで連結した2重下底構造のスリッパとし、追加のボード体下底を掃除用シートで形状に沿って覆い、その全ての末端部を2重下底の間に押し入れて下底同士で挟持することにより床掃除機能付きスリッパとして使用するが、その2重下底の構造が掃除用シートの着脱と末端部の奥までの挿入を容易にし、その末端部を下底内で交差させて挟持力を高め、さらに磁力による補強を下底内側に設けることで、緩みなく掃除用シートを挟持できるので美しい装着状態のまま日用使いできることを特徴とする。
【選択図】図8
特許請求の範囲【請求項１】

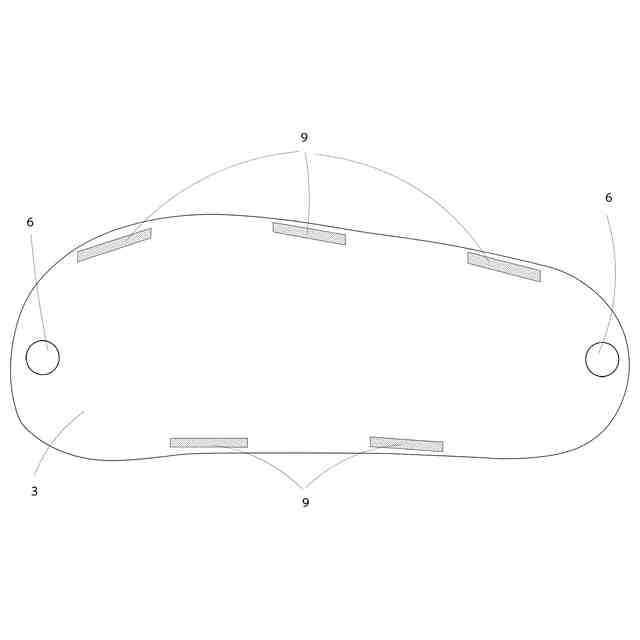

スリッパ本体の下底に、その下底と同形で、そこに掃除用シートをその形状に沿って覆うことで使用するボード体下底を追加して重ね合わせた２重下底スリッパであり、それら下底の間に薄型で柔軟性のある複数枚のシート状固定具を横向きにして平行に並べ、それらが各々交差するように上下の下底に交互に固定して下底同士を連結し、さらに、掃除用シートを下底同士の密着で挟持できる磁力を有する強磁性体を各下底内側にシート状固定具の補強として設けた日用掃除スリッパ。

発明の詳細な説明【技術分野】
【０００１】
この発明は、市販の室内掃除用シートの簡易な着脱機能を備え、シートを装着しても日常使いのスリッパとしての外観を損なうことなく使用できるスリッパに関するものである。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
室内掃除用シート交換機能を付加し、日常使いしながら掃除が出来るとするスリッパの発明がある。
【０００３】
例えば、スリッパ下底面に粘着テープやマジックテープ（登録商標）雄側を取り付けて掃除用シートをそのまま圧着するもの（特許文献１・２参照）、スリッパ下底面に接着部材で着脱する下底材に掃除用シートを取り付けるもの（特許文献３参照）、また、スリッパ下底部に粘着物質を使い掃除用シートを直接装着するもの（特許文献４参照）、スリッパ下底部を一部拡張した構造とし、そこに掃除用シートの係止部材を設けたもの（特許文献５・６参照）などである。
【先行技術文献】
【特許文献】
【０００４】
特開２００９－２１３８３９号公報
実用新案３１１３４７８号公報
特開２００６－１９１９９５号公報
特開２００９－２２７０３号公報
実用新案３１１３１６８号公報
特開２００５－１４４１１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
既存の発明品については、見た目も機能も日常使いに適しており、特別なメンテナンスを必要とせず、市販の安価な掃除用シートを簡易に交換して使うことが可能であるかという観点で考慮すると、どれも何れかの要素が満たされていないのが現状である。
【０００６】
具体的にまとめると、従来の掃除機能付きスリッパには次のような問題点があった。
（イ）掃除用シートがスリッパ本体からはみ出る構造であるなど、掃除専用としてなら問題ないが、日常使いに抵抗を感じざるを得ない外観。（特許文献５・６）
（ロ）構造上スリッパ本体と同じ形状の掃除用シートを用意する必要があり、安価な市販の室内掃除用シートを無加工でそのまま使用できない。（特許文献１・２・４）
（ハ）掃除用シートの固定具であるマジックテープ（登録商標）の雄側部に、ゴミや毛などが絡みついてしまうことや、固い素材の雄側部がむき出しで床と接するため、床を傷つける恐れがある。（特許文献１・２）
（ニ）掃除用シート取り外しの際に、マジックテープ（登録商標）の雄側部のひっかかりが強すぎて、簡単に掃除用シートが外れないため、使用者のある程度の力を必要としストレスもかかる。（特許文献１・２）
（ホ）着脱できるボード体下底材もしくは、粘着物質で掃除用シートを着脱する構造であるのだが、使用者の全体重がかかるスリッパにおいては、その示された構造と素材のもつ係止強度では、それらが外れやすいことが想定され、日常使いと掃除機能を満たすことが難しい。（特許文献３・４）
【０００７】
以上のことから本発明においては、見た目は普通のスリッパとほぼ変わり無いため無理なく日常使いが可能であり、スリッパ本体に付着するゴミ取りなどの余計なメンテナンスを必要とせずに、安価な市販の掃除用シートをそのまま加工せずに使用し、床掃除機能を充分に発揮しても、掃除用シートが外れ難い状態を維持し、それでいて、掃除用シートの着脱をストレス無く簡便に行うことが出来る構造と機能を一つに凝縮したスリッパを考え出したものである。
【課題を解決するための手段】
【０００８】

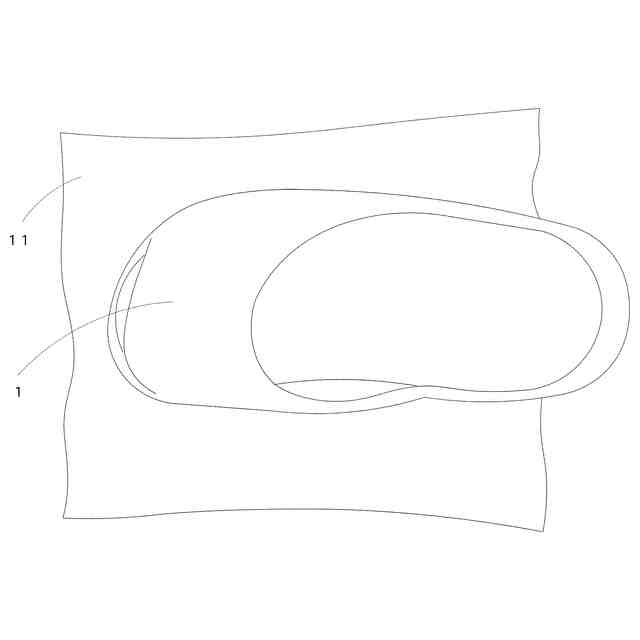

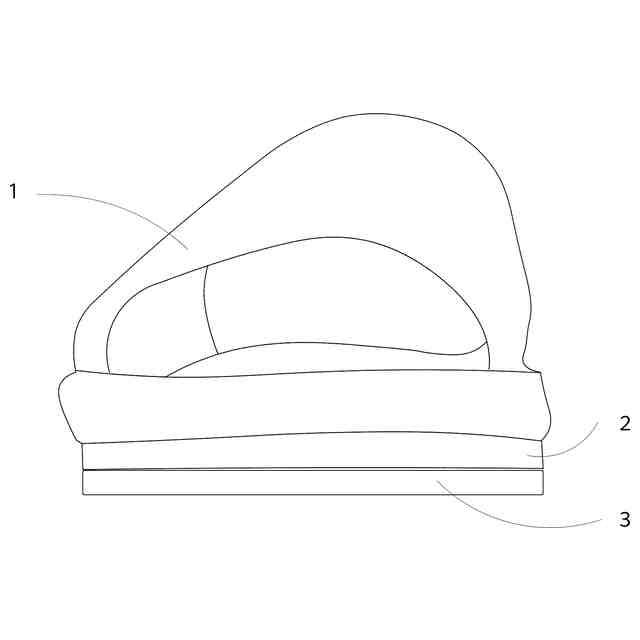

スリッパ本体の下底にそれと同形状のボード体下底を重ねた二重下底の外観を持つスリッパで、追加のボード体下底の形状に沿って掃除用シートを緩みなく包み、その下底形状からはみ出た先端部を二重下底の間に押し入れて挟持することにより、スッキリとした外観を保つことで、違和感のない日常使いスリッパとする。
【０００９】

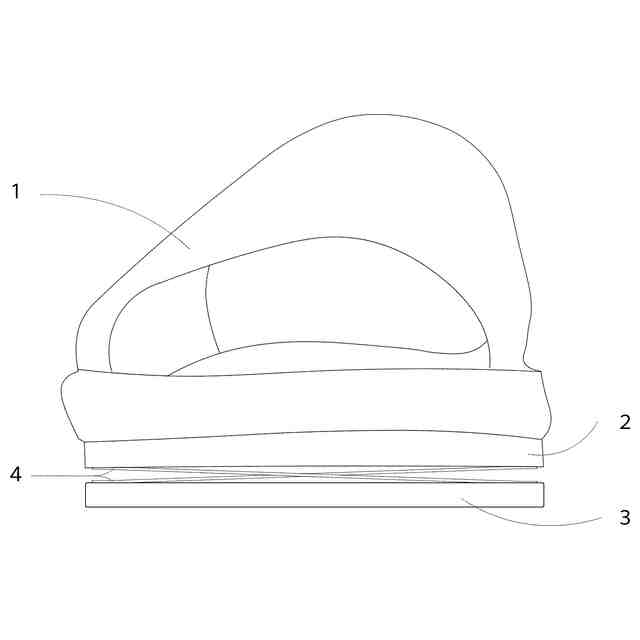

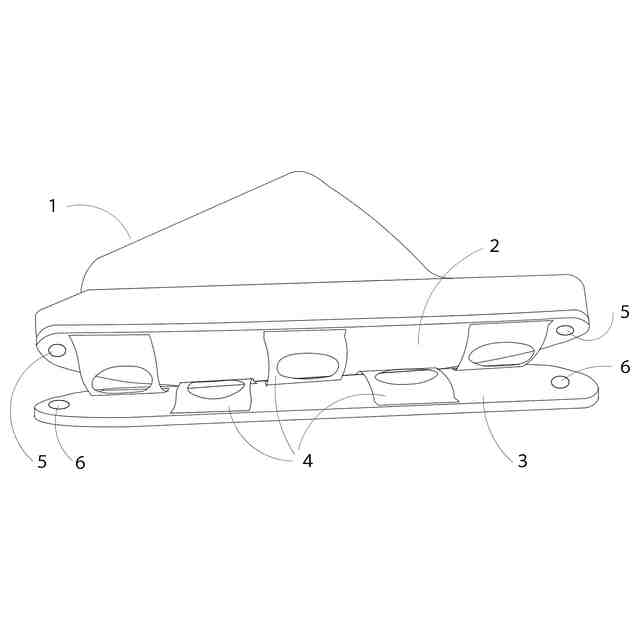

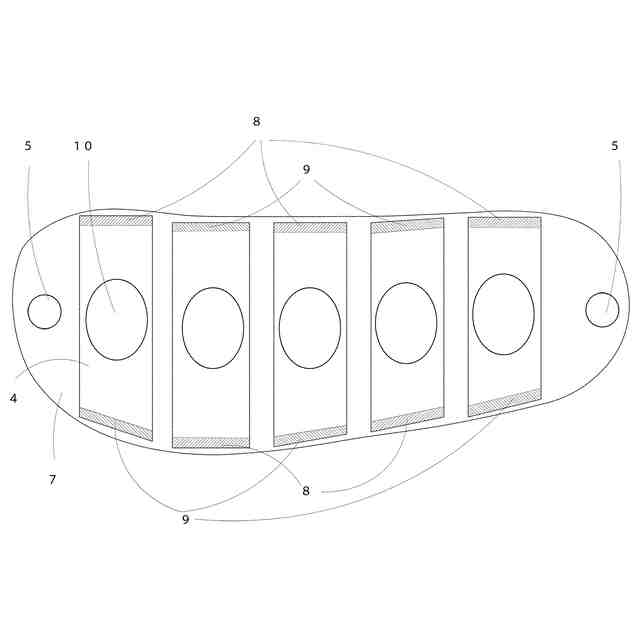

この二重の下底を連結し、独特な作用によって掃除用シートの簡便な着脱と安定した保持力を実現させるのが、薄く柔軟性のあるシート状固定具であり、これはスリッパ一足につきスリッパの横幅いっぱいの長さに合わせた４～６枚程度が、二重下底の間に横向きに縦並びで配置され、シート状固定具が交差するように上下の下底に互い違いに固定された構造となる。
【００１０】

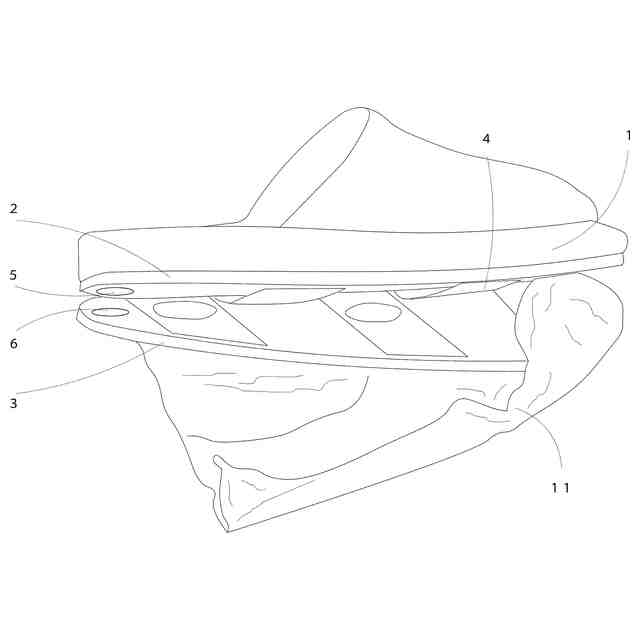

この交差したシート状固定具の構造により、二重下底自体はしっかりと連結されるのだが、その片側だけ大きく開放することが可能となり、掃除用シートの先端部を指で押し入れやすくなるだけでなく、反対側から掃除用シートの先端部に触れることができるので、緩み調整でつまんで引っ張ることを可能とし、掃除用シートの保持力が高まり外れ難くなるだけでなく、ボード体下底の形状に沿って掃除用シートを美しくフィットさせて覆うことができる。
（【００１１】以降は省略されています）
