公開番号2025178819
公報種別公開特許公報(A)
公開日2025-12-09
出願番号2024085644
出願日2024-05-27
発明の名称連結装置、及び、連結装置の製造方法
出願人アズビル株式会社
代理人個人
主分類F16D 1/05 20060101AFI20251202BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】2つの軸の相対回転のジョイントへの伝達ロスを低減する。
【解決手段】駆動軸80と弁軸90とを連結する連結装置10は、ジョイント40が、駆動軸80に固定された固定部材20の下部が上方から挿入されている凹部41Aと、弁軸90に固定された固定部材30の上部が下方から挿入される凹部41Bと、凹部41Aと凹部41Bと連通する貫通孔41Cとを備える。さらに、クランプ部材50の第1部材51及び第2部52が、固定部材20と固定部材30とを上下方向から挟み込んで固定部材20と固定部材30とをジョイント40に押し付け、駆動軸80と弁軸90との相対回転が生じたときにジョイント40を捻じれさせる。さらに、歪みゲージ70がジョイント40に固定され、ジョイント40の捻じれを検出するように構成される。
【選択図】図2
特許請求の範囲【請求項１】
回転軸方向を上下方向とした場合に第１軸の下端に固定される第１固定部材と、
前記第１軸の下方に前記第１軸と同軸で配置される第２軸の上端に固定される第２固定部材と、
上方から前記第１固定部材の下部が挿入された第１凹部と、下方から前記第２固定部材の上部が挿入された第２凹部とを備えるジョイントと、
前記第１固定部材と前記第２固定部材とを上下方向から挟み込んで前記第１固定部材と前記第２固定部材とを前記ジョイントに押し付け、前記第１軸と前記第２軸との相対回転が生じたときに前記ジョイントを捻じれさせるクランプ部材と、
前記ジョイントに固定され、前記ジョイントの捻じれを検出する歪みゲージと、
を備える連結装置。
続きを表示（約 1,500 文字）【請求項２】
前記ジョイントは、前記第１凹部を形成する第１テーパ面を有し、
前記第１テーパ面は、
前記回転軸を中心軸とし下方に向かって先細りの形状であり、
前記クランプ部材により前記第１固定部材が前記ジョイントに押し付けられたときに前記第１固定部材を前記中心軸の方向に押圧することで前記第１固定部材を縮径するように形成されている、
請求項１に記載の連結装置。
【請求項３】
前記ジョイントは、前記第２凹部を形成する第２テーパ面を有し、
前記第２テーパ面は、
前記回転軸を中心軸とし上方に向かって先細りの形状であり、
前記クランプ部材により前記第２固定部材が前記ジョイントに押し付けられたときに前記第２固定部材を前記中心軸の方向に押圧することで前記第１固定部材を縮径するように形成されている、
請求項２に記載の連結装置。
【請求項４】
前記第１固定部材は、前記第１軸が中央を通るリング形状であり、その下端に前記回転軸を中心軸とし下方に向かって先細りで前記第１テーパ面と係合する第１テーパ部を備え、
前記第１テーパ面は、前記第１テーパ部を押圧する、
請求項２又は３に記載の連結装置。
【請求項５】
前記第２固定部材は、その上端に前記回転軸を中心軸とし上方に向かって先細りの第２テーパ部を備え、
前記第２テーパ部は、複数の平坦面を備え、
前記第２テーパ面は、前記複数の平坦面をそれぞれ押圧する複数の平坦面を備える、
請求項２又は３に記載の連結装置。
【請求項６】
前記ジョイントは、前記第１凹部及び前記第２凹部を備えるジョイント本体と、当該ジョイント本体から第１径方向に沿って突出し、かつ、上下方向に延びた板状で前記ジョイントを補強する補強部を備え、
前記歪みゲージは、上下方向からみたときに前記ジョイント本体の前記補強部から回転角９０度の位置に配置され、かつ、前記第１径方向に平行な方向及び上下方向を面内方向とする板状に構成されている、
請求項１に記載の連結装置。
【請求項７】
前記クランプ部材は、前記第１固定部材及び前記第２固定部材を上下方向から挟み込む第１部材及び第２部材と、前記第１部材及び前記第２部材の一方を貫通し、他方に螺合することで前記第１部材と前記第２部材との間の距離を調整する２つのボルトとを備え、
前記２つのボルトは、前記第１部材及び前記第２部材の前記第１径方向に直交する第２径方向の両端で前記他方に螺合する、
請求項６に記載の連結装置。
【請求項８】
前記第１軸と前記第２軸とのうちの一方は、アクチュエータにより回転駆動される駆動軸であり、他方は、弁体に繋がった弁軸である、
請求項１に記載の連結装置。
【請求項９】
請求項１に記載の連結装置の製造方法であって、
軸の端部の形状に応じて異なる形状を有する複数種類の固定部材から、前記第１軸の下端の形状に対応した形状の固定部材を前記第１固定部材として選択し、前記第２軸の上端の形状に対応した形状の固定部材を前記第２固定部材として選択する第１ステップと、
予め用意された複数種類のジョイントから、前記第１ステップで選択した前記第１固定部材及び前記第２固定部材に合せた形状のジョイントを選択する第２ステップと、
前記第２ステップで選択した前記第１固定部材、前記第２固定部材、前記ジョイントを用いて前記連結装置を組み立てる第３ステップと、
を有する、連結装置の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、２つの軸の連結装置、及び、連結装置の製造方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、アクチュエータの回転軸及び弁体などが接続された弁軸などの２つの軸を連結するジョイント（カップリング）と、２つの軸の相対回転を検出するためにジョイントに設けられた歪みゲージと、を備える連結装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－９６２８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１は、連結装置の連結態様の詳細を開示しておらず、連結態様によっては、例えば軸とジョイントとの間でガタツキが生じ、２つの軸の相対回転のジョイントへの伝達にロスが生じる。
【０００５】
本発明は、２つの軸の相対回転のジョイントへの伝達ロスを低減することを課題とする。
【課題を解決するための手段】
【０００６】
本発明に係る連結装置は、回転軸方向を上下方向とした場合に第１軸の下端に固定される第１固定部材と、前記第１軸の下方に前記第１軸と同軸で配置される第２軸の上端に固定される第２固定部材と、上方から前記第１固定部材の下部が挿入された第１凹部と、下方から前記第２固定部材の上部が挿入された第２凹部とを備えるジョイントと、前記第１固定部材と前記第２固定部材とを上下方向から挟み込んで前記第１固定部材と前記第２固定部材とを前記ジョイントに押し付け、前記第１軸と前記第２軸との相対回転が生じたときに前記ジョイントを捻じれさせるクランプ部材と、前記ジョイントに固定され、前記ジョイントの捻じれを検出する歪みゲージと、を備える。
【０００７】
連結装置の製造方法は、上記連結装置の製造方法であって、軸の端部の形状に応じて異なる形状を有する複数種類の固定部材から、前記第１軸の下端の形状に対応した形状の固定部材を前記第１固定部材として選択し、前記第２軸の上端の形状に対応した形状の固定部材を前記第２固定部材として選択する第１ステップと、予め用意された複数種類のジョイントから、前記第１ステップで選択した前記第１固定部材及び前記第２固定部材に合せた形状のジョイントを選択する第２ステップと、前記第２ステップで選択した前記第１固定部材、前記第２固定部材、前記ジョイントを用いて前記連結装置を組み立てる第３ステップと、を有する。
【発明の効果】
【０００８】
本発明によれば、２つの軸の相対回転のジョイントへの伝達ロスが低減される。
【図面の簡単な説明】
【０００９】

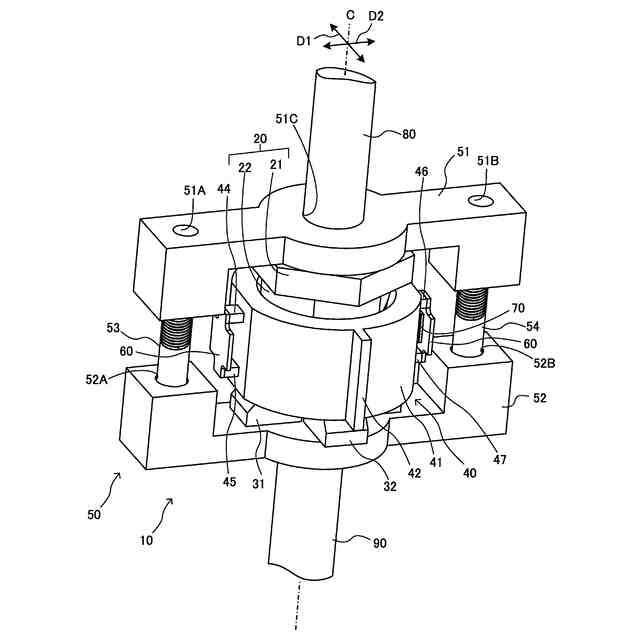

図１は、本発明の実施形態に係る連結装置の斜視図である。

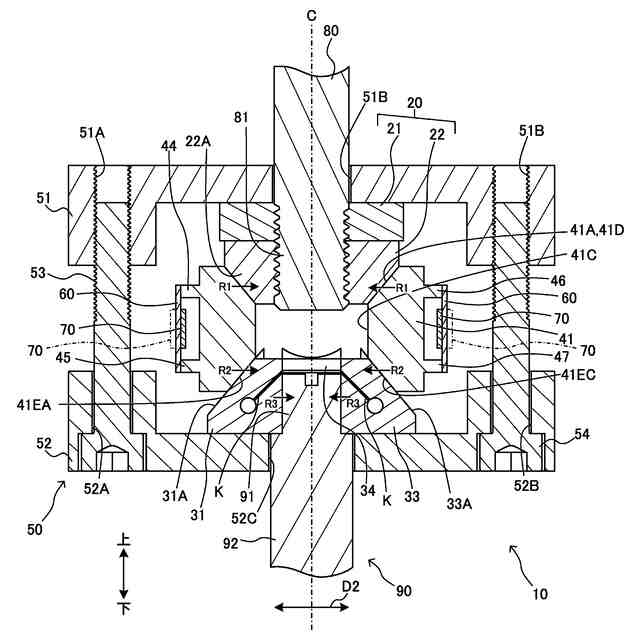

図２は、図１の連結装置の断面図である。

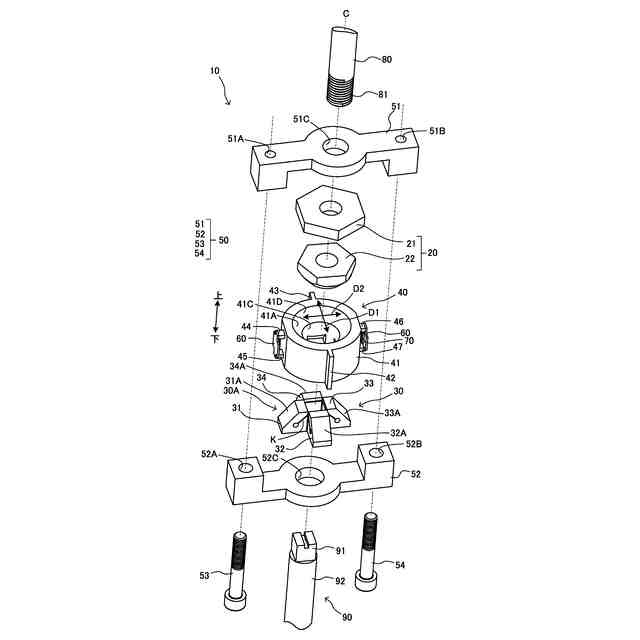

図３は、図１の連結装置の分解斜視図である。

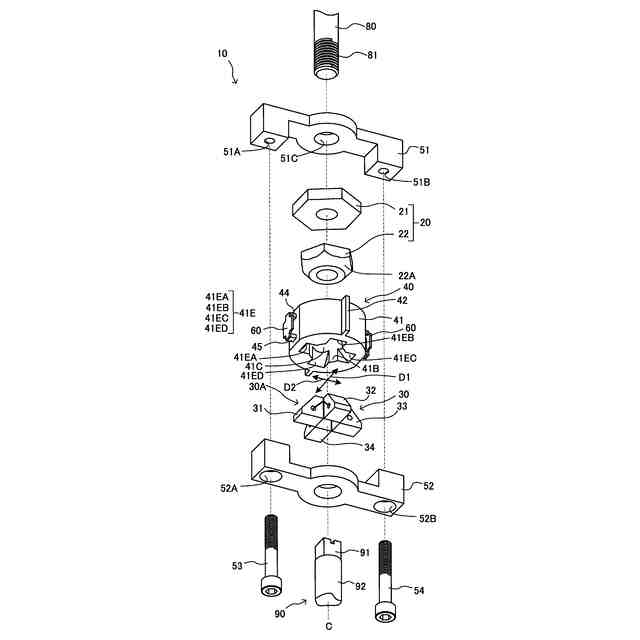

図４は、図１の連結装置の分解斜視図である。
【発明を実施するための形態】
【００１０】
以下、本発明の一実施形態に係る連結装置を図面を参照して説明する。
（【００１１】以降は省略されています）
