公開番号2025143772
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043202
出願日2024-03-19
発明の名称処理装置、処理方法、及び、プログラム
出願人アズビル株式会社
代理人個人
主分類G06F 3/048 20130101AFI20250925BHJP(計算;計数)
要約【課題】デバイスのオブジェクトの内容をデバイス単位以外の単位でチェック可能とする。

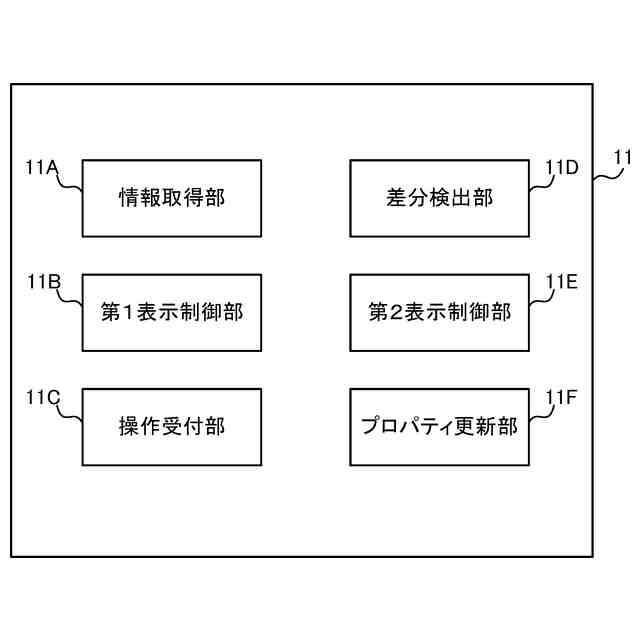

【解決手段】第1表示制御部11Bは、複数の上位コントローラ4で共通の種類のオブジェクトを示す複数の第1画像G51～G68を表示装置15に表示する。そして、操作受付部11Cは、表示装置15に表示された複数の第1画像のうちのいずれかの第1画像(例えば、「ポイント」の画像)を選択する操作を受け付ける。さらに、第2表示制御部11Eは、操作受付部11Cが受け付けた操作により選択された第1画像が示す複数の上位コントローラ4それぞれのオブジェクト(例えば、ポイント)の内容(例えば、「ポイント種別」、「タイプ」などのプロパティ)を表示装置15に表示する。
【選択図】図3
特許請求の範囲【請求項１】
複数のデバイスのうちの少なくとも２つ以上のデバイスで共通の種類のオブジェクトを示す複数の第１画像を表示装置に表示する第１表示制御部と、
前記表示装置に表示された前記複数の第１画像のうちのいずれかの第１画像を選択する操作を受け付ける操作受付部と、
前記操作受付部が受け付けた前記操作により選択された前記第１画像が示す前記複数のデバイスそれぞれの前記オブジェクトの内容を前記表示装置に表示する第２表示制御部と、
を備える処理装置。
続きを表示（約 850 文字）【請求項２】
前記第１表示制御部は、前記複数のデバイスをそれぞれ示す複数の第２画像を前記表示装置に前記複数の第１画像とともに表示し、
前記操作受付部は、前記複数の第１画像及び前記複数の第２画像のいずれかの画像を選択する操作を受け付け、
前記第２表示制御部は、前記操作受付部が前記複数の第２画像のいずれかの第２画像を選択する操作を受け付けたことに基づいて、選択された前記第２画像が示すデバイスの複数のオブジェクトの内容を前記表示装置に表示する、
請求項１に記載の処理装置。
【請求項３】
前記第１画像が示す前記複数のデバイスそれぞれの前記オブジェクトの内容と、前記複数のデバイスの設定のためのエンジニアリングデータに含まれる前記オブジェクトの内容と、を比較し、その差分を検出する差分検出部をさらに備え、
前記第２表示制御部は、前記第１画像が示す前記複数のデバイスそれぞれの前記オブジェクトの内容を前記差分検出部により検出された差分を特定可能に前記表示装置に表示する、
請求項１に記載の処理装置。
【請求項４】
前記第１表示制御部は、前記複数の第１画像のそれぞれをツリー構造の一部として表示する、
請求項１に記載の処理装置。
【請求項５】
複数のデバイスのうちの少なくとも２つ以上のデバイスで共通の種類のオブジェクトを示す複数の第１画像を表示装置に表示する第１ステップと、
前記表示装置に表示された前記複数の第１画像のうちのいずれかの第１画像を選択する操作を操作部により受け付ける第２ステップと、
前記操作部で受け付けた前記操作により選択された前記第１画像が示す前記複数のデバイスそれぞれの前記オブジェクトの内容を前記表示装置に表示する第３ステップと、
を備える処理方法。
【請求項６】
コンピュータを請求項１に記載の処理装置として機能させるプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、処理装置、処理方法、及び、プログラムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】

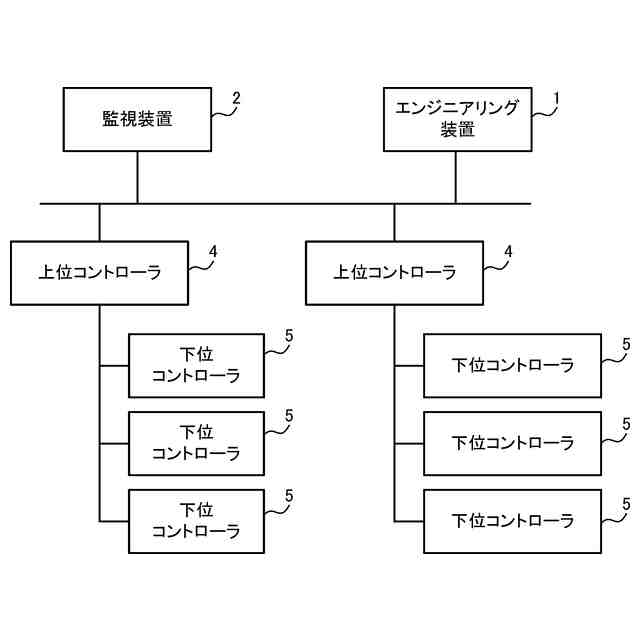

建物内の複数のフィールド制御機器の監視・制御を行うシステムとして、ＢＡＣｎｅｔ（ＢｕｉｌｄｉｎｇＡｕｔｏｍａｔｉｏｎａｎｄＣｏｎｔｒｏｌｎｅｔｗｏｒｋｉｎｇｐｒｏｔｏｃｏｌ）等のオープンネットワークを用いて、空調設備、照明設備、電気設備や防災設備等の異なるメーカのシステムを接続し、監視・制御を行うマルチベンダー対応システムが普及している。
【０００３】
上記監視システムでは、特許文献１に記載されているように、ネットワークに接続されている複数のデバイスそれぞれのオブジェクトの内容（プロパティ）を表示装置に表示する処理装置（エンジニアリング装置）が使用される。
【先行技術文献】
【特許文献】
【０００４】
特開２０１４－１１６７３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記特許文献１に記載の処理装置では、オブジェクトの内容をデバイス単位でしかチェックできない。このようなことは、デバイスのオブジェクトの内容を表示するような処理装置一般にいえる。
【０００６】
本発明は、デバイスのオブジェクトの内容をデバイス単位以外の単位でチェック可能とすることを課題とする。
【課題を解決するための手段】
【０００７】
この発明に係る処理装置は、複数のデバイスのうちの少なくとも２つ以上のデバイスで共通の種類のオブジェクトを示す複数の第１画像を表示装置に表示する第１表示制御部と、前記表示装置に表示された前記複数の第１画像のうちのいずれかの第１画像を選択する操作を受け付ける操作受付部と、前記操作受付部が受け付けた前記操作により選択された前記第１画像が示す前記複数のデバイスそれぞれの前記オブジェクトの内容を前記表示装置に表示する第２表示制御部と、を備える。
【０００８】
前記第１表示制御部は、前記複数のデバイスをそれぞれ示す複数の第２画像を前記表示装置に前記複数の第１画像とともに表示し、前記操作受付部は、前記複数の第１画像及び前記複数の第２画像のいずれかの画像を選択する操作を受け付け、前記第２表示制御部は、前記操作受付部が前記複数の第２画像のいずれかの第２画像を選択する操作を受け付けたことに基づいて、選択された前記第２画像が示すデバイスの複数のオブジェクトの内容を前記表示装置に表示する、ようにしてもよい。
【０００９】
上記処理装置は、前記第１画像が示す前記複数のデバイスそれぞれの前記オブジェクトの内容と、前記複数のデバイスの設定のためのエンジニアリングデータに含まれる前記オブジェクトの内容と、を比較し、その差分を検出する差分検出部をさらに備え、前記第２表示制御部は、前記第１画像が示す前記複数のデバイスそれぞれの前記オブジェクトの内容を前記差分検出部により検出された差分を特定可能に前記表示装置に表示する、ようにしてもよい。
【００１０】
前記第１表示制御部は、前記複数の第１画像のそれぞれをツリー構造の一部として表示する、ようにしてもよい。
（【００１１】以降は省略されています）
