公開番号2025163481
公報種別公開特許公報(A)
公開日2025-10-29
出願番号2024066773
出願日2024-04-17
発明の名称ビル管理装置、及び、プログラム
出願人アズビル株式会社
代理人個人
主分類G06Q 50/163 20240101AFI20251022BHJP(計算;計数)
要約【課題】ユーザの手間を少なくしつつ、ビルの設備の管理の精度を向上させる。
【解決手段】
ビル監視装置では、監視部が、ビルの設備の状態を監視する。処理実行部は、複数のシナリオであって、それぞれが設備の少なくとも一部を管理するための処理を指示する複数のシナリオのうち、監視部による監視結果が開始条件を満たしたシナリオが指示する処理を実行する。シナリオ作成部は、複数のシナリオを第1ユーザの指示に基づいて作成する。そして、シナリオ作成部で作成されるシナリオは、複数の選択肢を第2ユーザに提示する処理を指示する第1ブロック(No.9)と、提示された複数の選択肢のいずれが選択されたかに応じて分岐する互いに異なる複数の処理をそれぞれ指示する複数の第2ブロック(No.11～13、及び、No.15～18)と、を含む。
【選択図】図3
特許請求の範囲【請求項１】
ビルの設備の状態を監視する監視部と、
それぞれが前記設備の少なくとも一部を管理するための処理を指示する複数のシナリオのうち前記監視部による監視結果が開始条件を満たしたシナリオが指示する処理を実行する処理実行部と、
前記複数のシナリオのうちの少なくとも第１シナリオを第１ユーザの指示に基づいて作成するシナリオ作成部と、を備え、
前記第１シナリオは、複数の選択肢を第２ユーザに提示する処理を指示する第１ブロックと、前記複数の選択肢のいずれが選択されたかに応じて分岐する互いに異なる複数の処理をそれぞれ指示する複数の第２ブロックと、を含む、
ビル管理装置。
続きを表示（約 1,100 文字）【請求項２】
前記複数のシナリオは、第２シナリオを含み、
前記第２シナリオは、前記シナリオ作成部により作成不可で内容の変更ができないシナリオであって、複数の選択肢を第３ユーザに提示する処理の実行を指示する第１ブロックと、前記複数の選択肢のいずれが選択されたかに応じて分岐し、互いに異なる処理の実行を指示する複数の第２ブロックと、を含む、
請求項１に記載のビル管理装置。
【請求項３】
前記第２シナリオの開始条件は、前記ビル内の人に危害を及ぼし得る危害条件である、
請求項２に記載のビル管理装置。
【請求項４】
前記危害条件は、火災の発生を表す条件、停電の発生を表す条件、不法侵入者の検出を表す条件、高圧ガス消火設備を稼働させる条件、ガス漏れの発生を表す条件、及び、電気系統の異常発生を表す条件の少なくとも１つを含む、
請求項３に記載のビル管理装置。
【請求項５】
前記シナリオ作成部は、前記第１ユーザに前記第１ブロックの候補又は前記複数の第２ブロックのいずれかの候補として複数のブロック候補を提示し、提示した前記複数のブロック候補のうち前記第１ユーザに選択されたブロック候補を前記第１ブロック又は前記複数の第２ブロックのいずれかとして採用する、
請求項１に記載のビル管理装置。
【請求項６】
前記シナリオ作成部は、前記複数のブロック候補をプルダウンで表示装置に表示することで前記第１ユーザに提示する、
請求項１に記載のビル管理装置。
【請求項７】
前記シナリオ作成部は、表計算ソフトで作成された前記第１シナリオをスクリプトファイルの形式で出力し、
前記処理実行部は、前記スクリプトファイルの形式の前記第１シナリオを実行することで前記第１シナリオが指示する前記処理を実行する、
請求項６に記載のビル管理装置。
【請求項８】
前記第１シナリオは、データファイル内のデータ位置を参照しており、
前記処理実行部は、前記第１シナリオが指示する処理を実行する際に、前記第１シナリオが参照するデータ位置のデータを前記データファイルから取得する、
請求項１に記載のビル管理装置。
【請求項９】
前記第２シナリオの前記第１ブロックは、前記複数の選択肢を、前記ビル管理装置と通信可能な他の装置により当該他の装置を監視する前記第２ユーザとは異なる前記第３ユーザに提示する、
請求項１に記載のビル管理装置。
【請求項１０】
コンピュータを、請求項１に記載のビル管理装置として機能させるプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ビル管理装置、及び、プログラムに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、ビルの設備（特に、複数の機器）の運転スケジュール（シナリオ）をユーザが自由に調整することが可能な技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－０７１７６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の技術では、ビルの設備の管理（機器の制御）が自動で行われるため、人の判断が必要とされないが、設備に異常が発生したときなどは、ユーザの直感又は経験に基づく高度な判断が必要になることもある。このような判断が自動で行われるとすると、間違った判断を前提としたビルの設備の管理が行われやすくなり、当該管理の精度が悪くなる。他方、全ての判断をユーザにゆだねると、ユーザの手間がかかる。
【０００５】
本発明は、ユーザの手間を少なくしつつ、ビルの設備の管理の精度を向上させることを課題とする。
【課題を解決するための手段】
【０００６】
本発明に係るビル管理装置は、ビルの設備の状態を監視する監視部と、それぞれが前記設備の少なくとも一部を管理するための処理を指示する複数のシナリオのうち前記監視部による監視結果が開始条件を満たしたシナリオが指示する処理を実行する処理実行部と、前記複数のシナリオのうちの少なくとも第１シナリオを第１ユーザの指示に基づいて作成するシナリオ作成部と、を備え、前記第１シナリオは、複数の選択肢を第２ユーザに提示する処理を指示する第１ブロックと、前記複数の選択肢のいずれが選択されたかに応じて分岐する互いに異なる複数の処理をそれぞれ指示する複数の第２ブロックと、を含む。
【０００７】
本発明に係るプログラムは、コンピュータを、請求項１に記載のビル管理装置として機能させる。
【発明の効果】
【０００８】
本発明によれば、ユーザの手間を少なくしつつ、ビルの設備の管理の精度を向上させることができる。
【図面の簡単な説明】
【０００９】
図１は、本発明の実施形態に係るビル管理装置の概略構成図である。
図２は、ビル管理装置の構成図である。

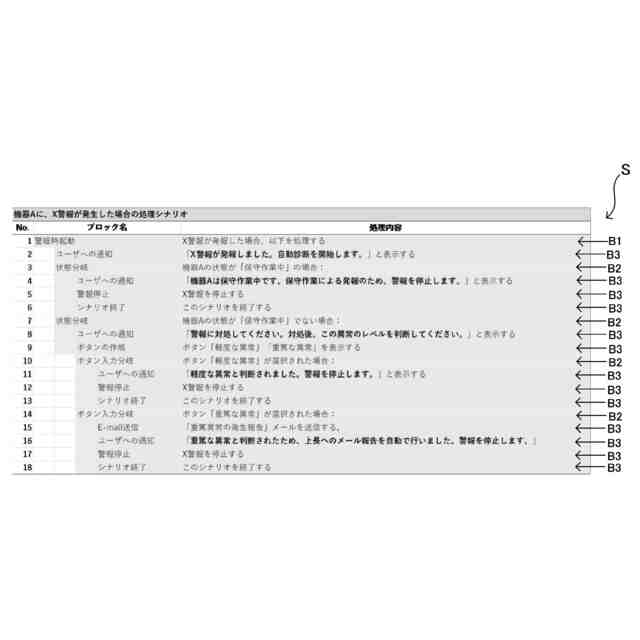

図３は、シナリオの構成例を示す図である。
図４は、ビル管理装置の表示装置に表示される画像を示す図である。
図５は、変形例に係る処理実行部、シナリオ、データファイルの関係を示す図である。
図６は、図３のシナリオを作成（編集）するときの操作画面の図である。
図７は、図３のシナリオをスクリプトファイル形式としたシナリオの構成例を示す図である。
【発明を実施するための形態】
【００１０】
以下、本実施形態に係るビル管理装置１０を、図面を参照して説明する。
（【００１１】以降は省略されています）
