公開番号2025149992
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024050614
出願日2024-03-27
発明の名称換気制御装置及び換気制御方法
出願人アズビル株式会社
代理人弁理士法人山王内外特許事務所
主分類F24F 7/007 20060101AFI20251002BHJP(加熱;レンジ;換気)
要約【課題】室内空間のTVOC濃度から、室内空間を区画形成する建材等に由来するVOC濃度を切り分けることができる換気制御装置を提供する。
【解決手段】換気制御装置20は、TVOC濃度を取得するTVOC取得部21と、CO2濃度を取得するCO2取得部22と、在室者の存在有無に関する在室者情報を取得する在室者取得部23と、TVOC濃度、CO2濃度、及び、在室者情報に基づいて、取得したTVOC濃度に、室内空間を区画形成する建材等に由来するVOCの濃度が含まれているか否かを判定し、その判定結果に基づいて、換気制御部25及び表示制御部26を制御するTVOC判定部24とを備える。
【選択図】図1
特許請求の範囲【請求項１】
室内空間のＴＶＯＣ濃度を測定するＴＶＯＣセンサから、ＴＶＯＣ濃度を取得するＴＶＯＣ取得部と、
前記室内空間のＣＯ２濃度を測定するＣＯ２センサから、ＣＯ２濃度を取得するＣＯ２取得部と、
前記室内空間における在室者の存在有無を検出する在室者検出部から、在室者の存在有無に関する在室者情報を取得する在室者取得部と、
前記ＴＶＯＣ取得部によって取得されたＴＶＯＣ濃度、前記ＣＯ２取得部によって取得されたＣＯ２濃度、及び、前記在室者取得部によって取得された在室者情報に基づいて、取得したＴＶＯＣ濃度に、前記室内空間を区画形成する建材に由来するＶＯＣの濃度が含まれているか否かを判定し、その判定結果に基づいて、前記室内空間を換気する換気部を制御する換気制御部と、アラートを表示する表示部を制御する表示制御部とのうち、少なくとも前記換気制御部を動作させるＴＶＯＣ判定部とを備える
ことを特徴とする換気制御装置。
続きを表示（約 1,000 文字）【請求項２】
前記ＴＶＯＣ判定部は、
前記室内空間に在室者が存在しない場合、ＣＯ２濃度の推移に基づいて、前記室内空間内にヒトの呼気が残存しているか否かを判定し、
前記室内空間内にヒトの呼気が残存していると判定すると、前記換気制御部に換気制御信号を送信し、
前記室内空間内にヒトの呼気が残存していないと判定すると、取得したＴＶＯＣ濃度を、前記室内空間を区画形成する建材に由来するＶＯＣの濃度と推定する
ことを特徴とする請求項１記載の換気制御装置。
【請求項３】
前記ＴＶＯＣ判定部は、
取得したＴＶＯＣ濃度が予め設定された規制値以上である場合、前記換気制御部に換気制御信号を送信するとともに、前記表示制御部に表示制御信号を送信する
ことを特徴とする請求項２記載の換気制御装置。
【請求項４】
前記ＴＶＯＣ判定部は、
前記室内空間に在室者が存在する場合、ＣＯ２濃度の推移と、ＴＶＯＣ濃度の推移とに基づいて、ＴＶＯＣ濃度にＶＯＣ濃度が含まれているか否かを判定する
ことを特徴とする請求項１から請求項３のうちのいずれか１項記載の換気制御装置。
【請求項５】
前記ＴＶＯＣ判定部は、
ＣＯ２濃度とＴＶＯＣ濃度との間の乖離値が所定値以上である場合、ＴＶＯＣ濃度にＶＯＣ濃度が含まれていると判定する
ことを特徴とする請求項４記載の換気制御装置。
【請求項６】
ＴＶＯＣ取得部が、室内空間のＴＶＯＣ濃度を測定するＴＶＯＣセンサから、ＴＶＯＣ濃度を取得するステップと、
ＣＯ２取得部が、前記室内空間のＣＯ２濃度を測定するＣＯ２センサから、ＣＯ２濃度を取得するステップと、
在室者取得部が、前記室内空間における在室者の存在有無を検出する在室者検出部から、在室者の存在有無に関する在室者情報を取得するステップと、
ＴＶＯＣ判定部が、前記ＴＶＯＣ取得部によって取得されたＴＶＯＣ濃度、前記ＣＯ２取得部によって取得されたＣＯ２濃度、及び、前記在室者取得部によって取得された在室者情報に基づいて、取得したＴＶＯＣ濃度に、前記室内空間を区画形成する建材に由来するＶＯＣの濃度が含まれているか否かを判定し、その判定結果に基づいて、前記室内空間を換気する換気部を制御する換気制御部と、アラートを表示する表示部を制御する表示制御部とのうち、少なくとも前記換気制御部を動作させるステップとを備える
ことを特徴とする換気制御方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、換気制御装置及び換気制御方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、室内空間の空気質を良化するための技術が提供されている。例えば、特許文献１には、室内空間の空気中に含まれるＴＶＯＣ（Total Volatile Organic Compounds：総揮発性有機化合物）の濃度に基づいて、当該室内空間を換気する換気制御技術が、開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－８５７１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、ＴＶＯＣは、ヒトの呼気に由来するＶＯＣと、室内空間を区画形成する建材等に由来するＶＯＣとから構成されている。室内空間を区画形成する建材等に由来するＶＯＣは、人体に悪影響を与えるおそれがある。
【０００５】
特許文献１に開示された換気制御技術は、ＴＶＯＣ濃度を検出するだけであって、ヒトの呼気に由来するＶＯＣと、室内空間を区画形成する建材等に由来するＶＯＣとを、区別するものではない。このため、特許文献１に開示された換気制御技術は、室内空間のＴＶＯＣ濃度から、当該室内空間を区画形成する建材等に由来するＶＯＣ濃度を切り分けることができない。
【０００６】
本開示は、上記のような課題を解決するためになされたもので、室内空間のＴＶＯＣ濃度から、室内空間を区画形成する建材等に由来するＶＯＣ濃度を切り分けることができる換気制御装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示に係る換気制御装置は、室内空間のＴＶＯＣ濃度を測定するＴＶＯＣセンサから、ＴＶＯＣ濃度を取得するＴＶＯＣ取得部と、室内空間のＣＯ２濃度を測定するＣＯ２センサから、ＣＯ２濃度を取得するＣＯ２取得部と、室内空間における在室者の存在有無を検出する在室者検出部から、在室者の存在有無に関する在室者情報を取得する在室者取得部と、ＴＶＯＣ取得部によって取得されたＴＶＯＣ濃度、ＣＯ２取得部によって取得されたＣＯ２濃度、及び、在室者取得部によって取得された在室者情報に基づいて、取得したＴＶＯＣ濃度に、室内空間を区画形成する建材に由来するＶＯＣの濃度が含まれているか否かを判定し、その判定結果に基づいて、室内空間を換気する換気部を制御する換気制御部と、アラートを表示する表示部を制御する表示制御部とのうち、少なくとも換気制御部を動作させるＴＶＯＣ判定部とを備えるものである。
【発明の効果】
【０００８】
本開示によれば、室内空間のＴＶＯＣ濃度から、室内空間を区画形成する建材等に由来するＶＯＣ濃度を切り分けることができる
【図面の簡単な説明】
【０００９】
実施の形態１に係る換気制御装置が適用される換気システムの構成を示すブロックである。
在室者が室内空間から存在しなくなってからのＣＯ２濃度の推移を示す図である。

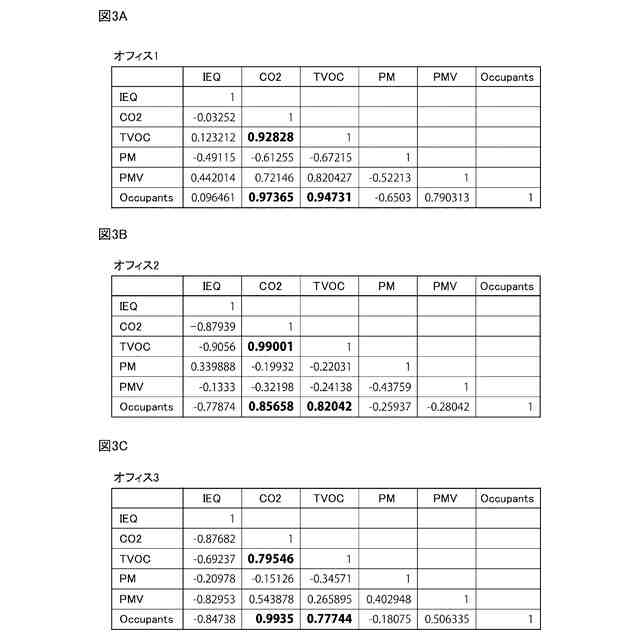

図３Ａから図３Ｃは、室内空間となるオフィス１からオフィス３における各測定項目間の相関係数を示す図である。
図４Ａから図４Ｃは、室内空間となるオフィス１からオフィス３における各測定項目のクラスター解析結果を示す図である。

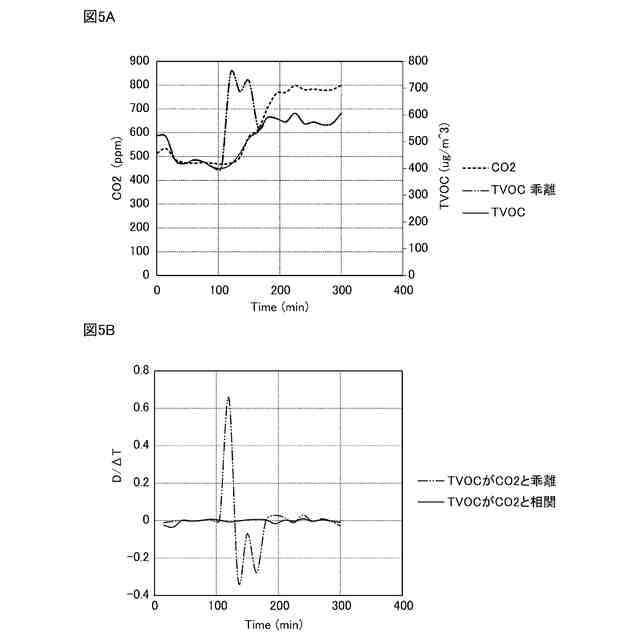

ＣＯ２濃度とＴＶＯＣ濃度とが連動する様子を示す図である。図５Ａは、ＣＯ２濃度及びＴＶＯＣ濃度の時間推移を示す図である。図５Ｂは、標準化したＣＯ２濃度とＴＶＯＣ濃度の差の二乗に対する時間微分の推移を示す図である。

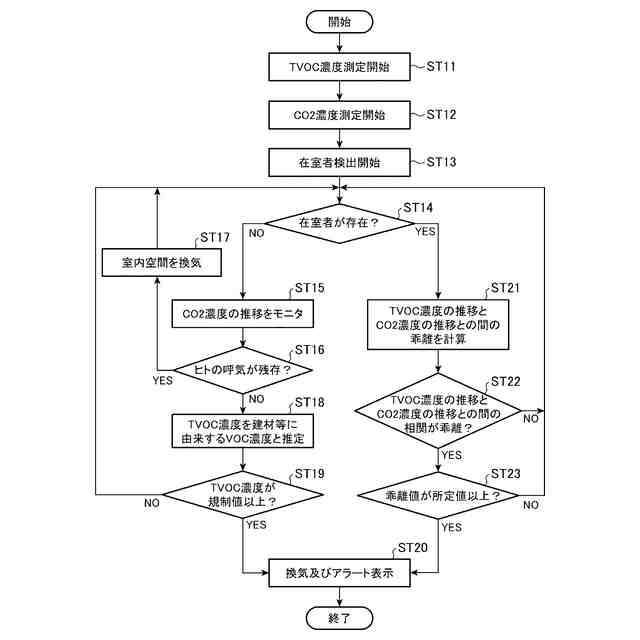

実施の形態１に係る換気制御方法を示すフローチャートである。
【発明を実施するための形態】
【００１０】
以下、本開示の実施の形態について図面を参照しながら詳細に説明する。
（【００１１】以降は省略されています）
