公開番号2025140945
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040604
出願日2024-03-15
発明の名称通信システム、受信装置、送信装置及び電波環境改善方法
出願人アズビル株式会社
代理人弁理士法人山王内外特許事務所
主分類H04B 7/08 20060101AFI20250919BHJP(電気通信技術)
要約【課題】マルチパスフェージングの影響によって通信環境が劣化しても、通信環境を改善することができるようにする。
【解決手段】電磁波を送信する送信機11と、送信機11から送信された電磁波を受信する受信機21と、受信機21によって、電磁波の受信に用いられる指向性パターンを時間の経過に伴って切り替えるパターン切替部23とを備えるように、通信システムを構成した。
【選択図】図1
特許請求の範囲【請求項１】
電磁波を送信する送信機と、
前記送信機から送信された電磁波を受信する受信機と、
前記受信機によって、前記電磁波の受信に用いられる指向性パターンを時間の経過に伴って切り替えるパターン切替部と
を備えた通信システム。
続きを表示（約 1,000 文字）【請求項２】
前記送信機を複数備えていることを特徴とする請求項１記載の通信システム。
【請求項３】
電磁波を送信する送信機と、
前記送信機から送信された電磁波を受信する受信機と、
前記受信機から、前記電磁波を受信した旨を示す肯定応答信号が返信されなければ、前記送信機によって、前記電磁波の送信に用いられる指向性パターンを切り替えるパターン切替部と
を備えた通信システム。
【請求項４】
電磁波を送信する送信機と、
前記送信機から送信された電磁波を受信する受信機と、
前記送信機によって、前記電磁波の送信に用いられる指向性パターンを時間の経過に伴って切り替えるパターン切替部と
を備えた通信システム。
【請求項５】
前記受信機を複数備えていることを特徴とする請求項３又は請求項４記載の通信システム。
【請求項６】
送信機から送信された電磁波を受信する受信機と、
前記受信機によって、前記電磁波の受信に用いられる指向性パターンを時間の経過に伴って切り替えるパターン切替部と
を備えた受信装置。
【請求項７】
前記パターン切替部は、
電磁波の受信方向が互いに異なる複数の指向性パターンの中から、前記受信機によって、電磁波の受信に用いられる指向性パターンを順番に選択することによって、当該指向性パターンを切り替えることを特徴とする請求項６記載の受信装置。
【請求項８】
電磁波を送信する送信機と、
前記電磁波を受信する受信機から、前記電磁波を受信した旨を示す肯定応答信号が返信されなければ、前記送信機によって、前記電磁波の送信に用いられる指向性パターンを切り替えるパターン切替部と
を備えた送信装置。
【請求項９】
電磁波を送信する送信機と、
前記送信機によって、前記電磁波の送信に用いられる指向性パターンを時間の経過に伴って切り替えるパターン切替部と
を備えた送信装置。
【請求項１０】
前記パターン切替部は、
電磁波の送信方向が互いに異なる複数の指向性パターンの中から、前記送信機によって、電磁波の送信に用いられる指向性パターンを順番に選択することによって、当該指向性パターンを切り替えることを特徴とする請求項８又は請求項９記載の送信装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、通信システム、受信装置、送信装置及び電波環境改善方法に関するものである。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
電磁波を送信する送信機と、送信機から送信された電磁波を受信する受信機とを備える通信システムがある。
このような通信システムとして、例えば、特許文献１には、フェーズドアレイアンテナを有するカメラ装置と、複数のモニタ装置とを備えるシステムが開示されている。カメラ装置は、複数のモニタ装置との相対位置が分かっており、いずれかのモニタ装置から接続要求信号を受信すると、フェーズドアレイアンテナの指向性を、接続要求信号を送信してきたモニタ装置に合わせてから、映像信号を当該モニタ装置に送信する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－１７１８２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
無線通信においては、通信環境の変化に伴ってマルチパスフェージングを生じることがある。このため、受信機が、送信機から送信された電磁波を受信できていても、通信環境が変化することによって、電磁波を受信できなくなること、もしくは、本来受信すべきではない電磁波を受信してしまうことがある。
周囲環境が変化する状況であれば、マルチパスフェージングによる通信環境悪化は、短時間で改善することが多いため、電磁波を再度送信するというリトライ動作で、通信を再開できることがある。しかし、例えば、人がいなくなって、環境に変化が生じない状況で、通信環境が悪化した状態が固定された場合、リトライ動作では、通信を再開することができない。
特許文献１に開示されているシステムでは、マルチパスフェージングの影響によって、受信機が、カメラ装置からの映像信号を受信できない状態に陥ったとき、同じ通信環境が継続している限り、映像信号の受信を再開できなくなること、もしくは、本来受信すべきではない電磁波を受信してしまうことがあるという課題があった。
【０００５】
本開示は、上記のような課題を解決するためになされたもので、マルチパスフェージングの影響によって通信環境が劣化しても、通信環境を改善することができる通信システムを得ることを目的とする。
【課題を解決するための手段】
【０００６】
本開示に係る通信システムは、電磁波を送信する送信機と、送信機から送信された電磁波を受信する受信機と、受信機によって、電磁波の受信に用いられる指向性パターンを時間の経過に伴って切り替えるパターン切替部とを備えている。
【発明の効果】
【０００７】
本開示によれば、マルチパスフェージングの影響によって通信環境が劣化しても、通信環境を改善することができる。
【図面の簡単な説明】
【０００８】
実施の形態１に係る通信システムを示す構成図である。

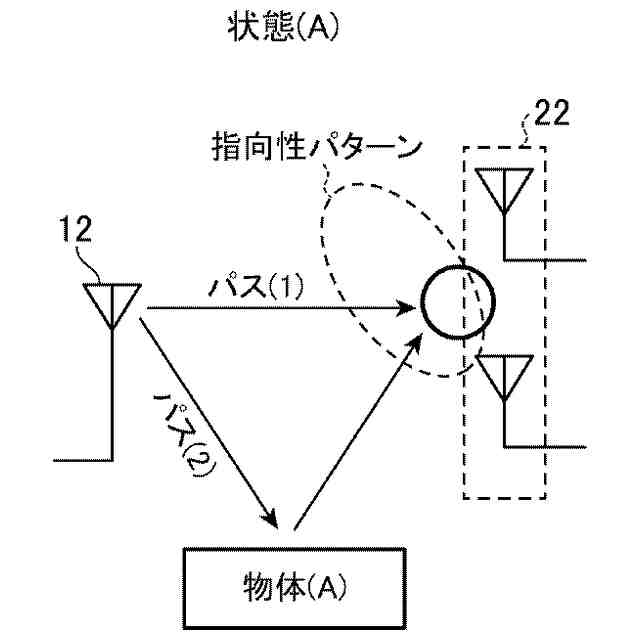

通信環境に物体（Ａ）が存在していることによって、直接波のパス（１）と反射波のパス（２）とが発生している状態を示す説明図である。

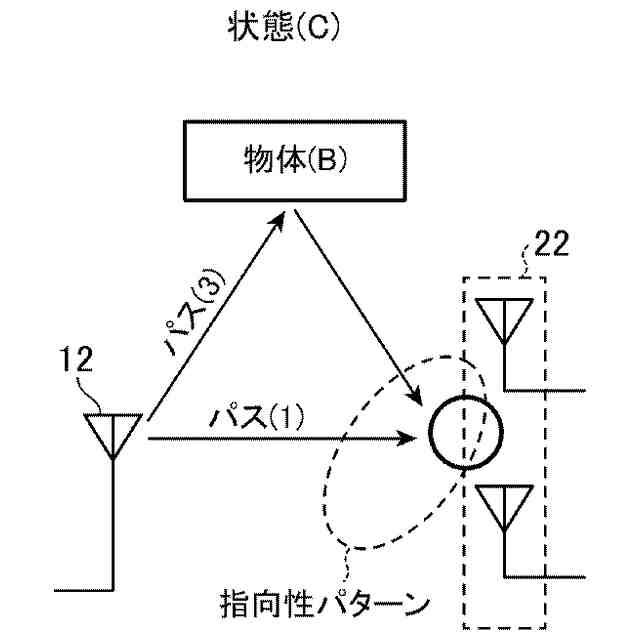

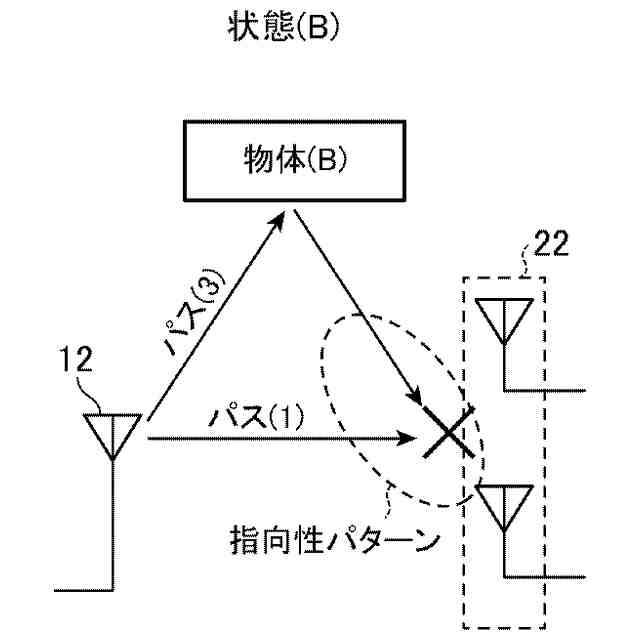

通信環境に物体（Ｂ）が存在していることによって、直接波のパス（１）と反射波のパス（３）とが発生している状態を示す説明図である。
通信環境に物体（Ｂ）が存在していることによって、直接波のパス（１）と反射波のパス（３）とが発生している状態を示す説明図である。
電磁波の受信方向が互いに異なる複数の指向性パターンの一例を示す説明図である。

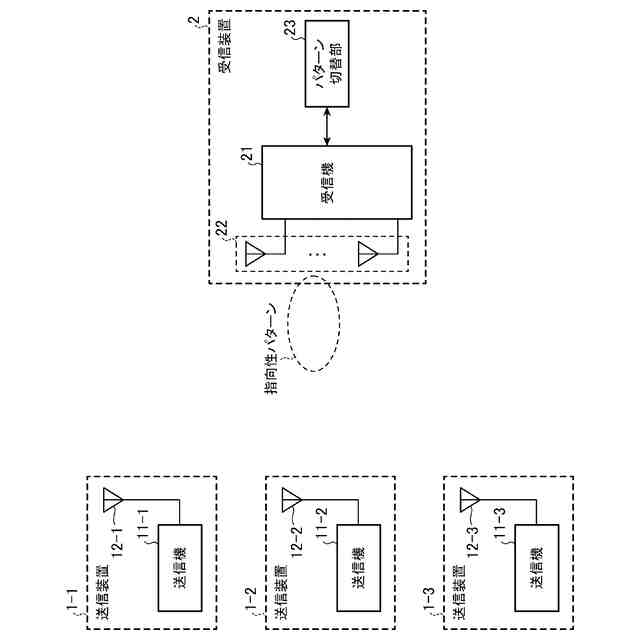

実施の形態２に係る通信システムを示す構成図である。

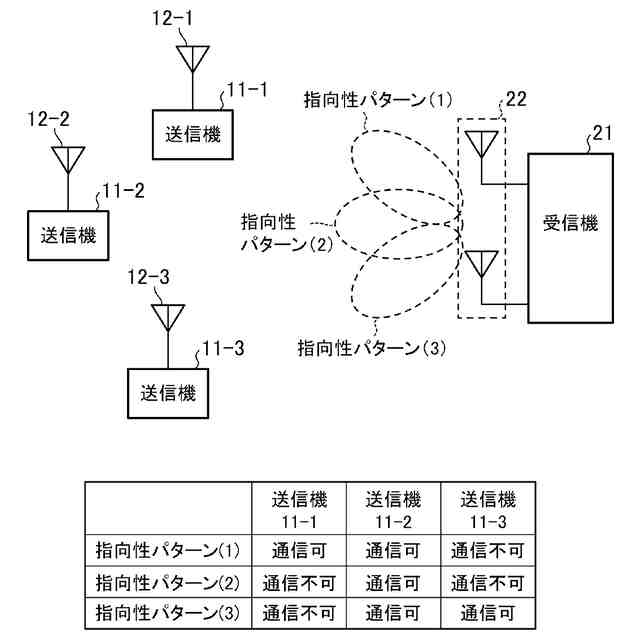

電磁波の受信方向が互いに異なる３つの指向性パターン（１）～（３）の一例を示す説明図である。

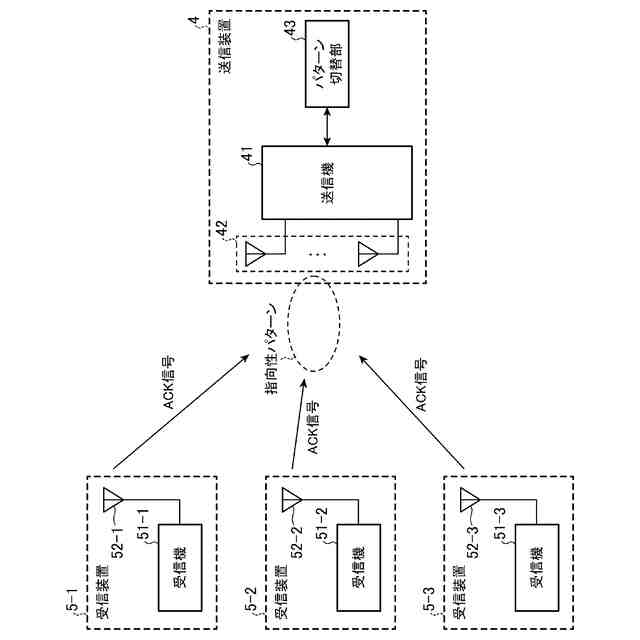

実施の形態３に係る通信システムを示す構成図である。
実施の形態４に係る通信システムを示す構成図である。
送信機７１－３から送信された電磁波がマルチパスフェージングによる強め合いによって、受信機８１－１に届いている例を示す説明図である。
【発明を実施するための形態】
【０００９】
以下、本開示をより詳細に説明するために、本開示を実施するための形態について、添付の図面に従って説明する。
【００１０】
実施の形態１．

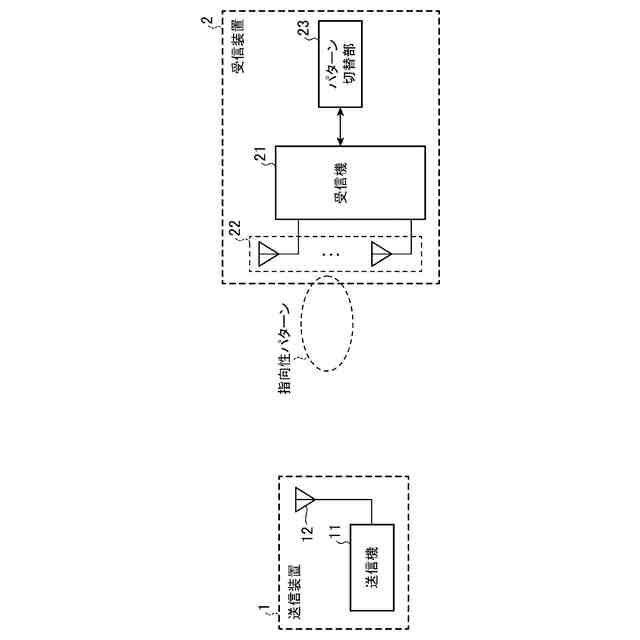

図１は、実施の形態１に係る通信システムを示す構成図である。
図１に示す通信システムは、送信装置１及び受信装置２を備えている。
送信装置１は、送信機１１及び送信アンテナ１２を備えている。
送信装置１は、電磁波を受信装置２に送信する装置である。
送信機１１は、送信アンテナ１２から、電磁波を送信させる。
（【００１１】以降は省略されています）
