公開番号2025176904
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083294
出願日2024-05-22
発明の名称モータ駆動制御装置及びモータの駆動制御方法
出願人アズビル株式会社
代理人個人
主分類H02P 6/24 20060101AFI20251128BHJP(電力の発電,変換,配電)
要約【課題】モータの発熱や消費電力と装置の機械的な損傷とを抑える。
【解決手段】モータ駆動制御装置10は、位置センサ14の出力に基づいてモータ11のロータの現在位置を算出する位置演算部100と、ロータの目標停止位置と位置演算部100によって算出された現在位置との位置ずれ量を算出し、位置ずれ量に基づいてモータ11に流す電流の大きさを決定して、制御信号を出力する位置制御部101と、制御信号に応じてモータ11に電流を供給するインバータ回路103とを備える。位置制御部101は、位置ずれ量が不感帯内の場合には、モータ11に流す電流の大きさを最大許容電流よりも小さい所定値に決定し、位置ずれ量が不感帯から外れた場合には、モータ11に流す電流の大きさを位置ずれ量の大きさに応じた値に決定する。
【選択図】図1
特許請求の範囲【請求項１】
モータに取り付けられた位置センサの出力に基づいて前記モータのロータの現在位置を算出するように構成された位置演算部と、
前記ロータの目標停止位置と前記位置演算部によって算出された現在位置との位置ずれ量を算出し、算出した位置ずれ量に基づいて前記モータに流す電流の大きさを決定して、制御信号を出力するように構成された位置制御部と、
前記制御信号に応じて前記モータに電流を供給するように構成されたインバータ回路とを備え、

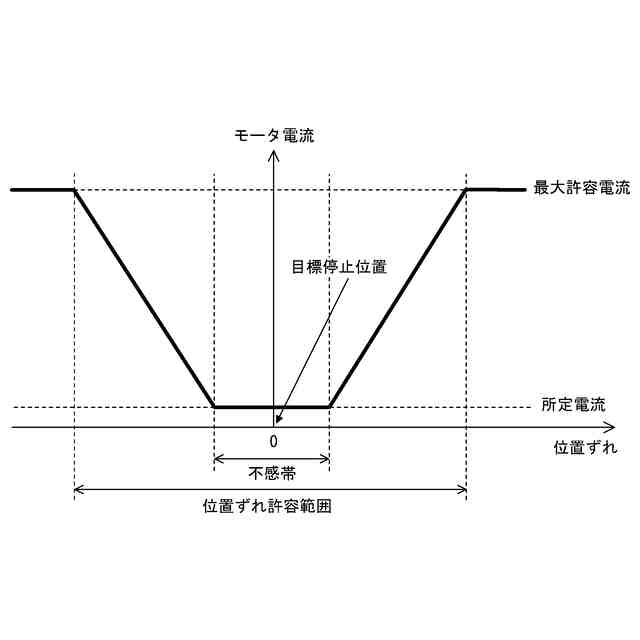

前記位置制御部は、前記位置ずれ量が不感帯内の場合には、前記モータに流す電流の大きさを前記モータの許容可能な最大許容電流よりも小さい所定値に決定し、前記位置ずれ量が前記不感帯から外れた場合には、前記モータに流す電流の大きさを前記位置ずれ量の大きさに応じた値に決定することにより、前記位置ずれ量を位置ずれ許容範囲内に留める制動トルクを発生させることを特徴とするモータ駆動制御装置。
続きを表示（約 1,100 文字）【請求項２】
請求項１記載のモータ駆動制御装置において、
前記位置制御部は、前記位置ずれ量が前記不感帯から外れた場合には、前記位置ずれ量と前記所定値と前記不感帯と比例係数とによって決まる１次式によって、前記モータに流す電流の大きさを算出し、算出した電流の大きさが前記最大許容電流以上となった時点で、前記モータに流す電流の大きさを前記最大許容電流と等しくなるように制限することを特徴とするモータ駆動制御装置。
【請求項３】
請求項２記載のモータ駆動制御装置において、

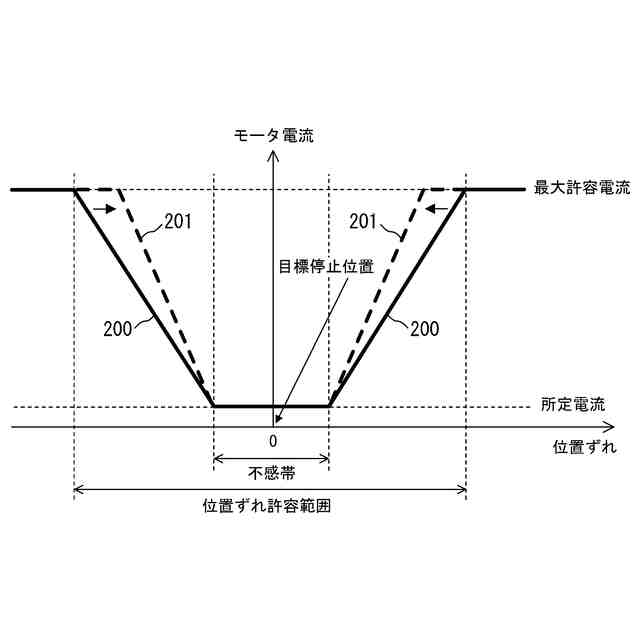

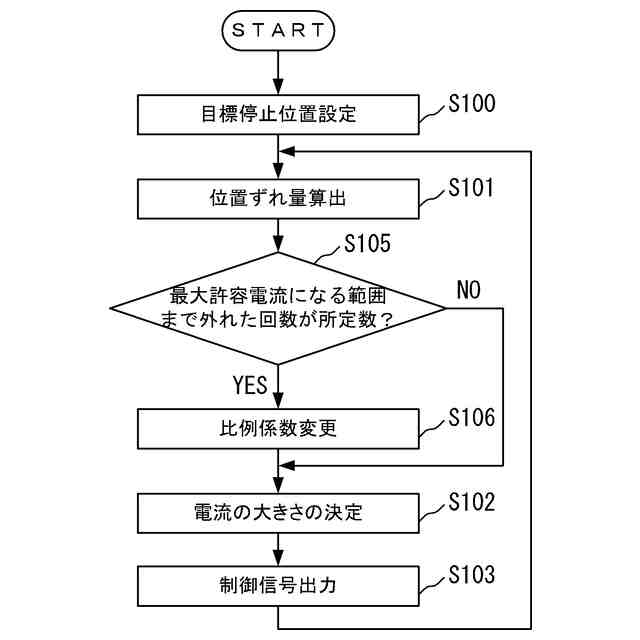

前記位置制御部は、前記位置ずれ量が前記不感帯内に最初に入った後に、前記モータに流す電流が前記最大許容電流になる範囲まで前記位置ずれ量が外れた回数をカウントし、カウントした回数が所定数に達したときに、前記比例係数を所定の変更幅だけ大きくすることを特徴とするモータ駆動制御装置。
【請求項４】
モータに取り付けられた位置センサの出力に基づいて前記モータのロータの現在位置を算出する第１のステップと、
前記ロータの目標停止位置と前記第１のステップで算出した現在位置との位置ずれ量を算出し、算出した位置ずれ量に基づいて前記モータに流す電流の大きさを決定して、制御信号を出力する第２のステップとを含み、
前記第２のステップは、前記位置ずれ量が不感帯内の場合には、前記モータに流す電流の大きさを前記モータの許容可能な最大許容電流よりも小さい所定値に決定し、前記位置ずれ量が前記不感帯から外れた場合には、前記モータに流す電流の大きさを前記位置ずれ量の大きさに応じた値に決定することにより、前記位置ずれ量を前記位置ずれ許容範囲内に留める制動トルクを発生させるステップを含むことを特徴とするモータの駆動制御方法。
【請求項５】
請求項４記載のモータの駆動制御方法において、
前記第２のステップは、前記位置ずれ量が前記不感帯から外れた場合には、前記位置ずれ量と前記所定値と前記不感帯と比例係数とによって決まる１次式によって、前記モータに流す電流の大きさを算出し、算出した電流の大きさが前記最大許容電流以上となった時点で、前記モータに流す電流の大きさを前記最大許容電流と等しくなるように制限するステップを含むことを特徴とするモータの駆動制御方法。
【請求項６】
請求項５記載のモータの駆動制御方法において、
前記第２のステップは、前記位置ずれ量が前記不感帯内に最初に入った後に、前記モータに流す電流が前記最大許容電流になる範囲まで前記位置ずれ量が外れた回数をカウントし、カウントした回数が所定数に達したときに、前記比例係数を所定の変更幅だけ大きくするステップを含むことを特徴とするモータの駆動制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、モータ駆動制御装置及びモータの駆動制御方法に関するものである。
続きを表示（約 2,700 文字）【背景技術】
【０００２】

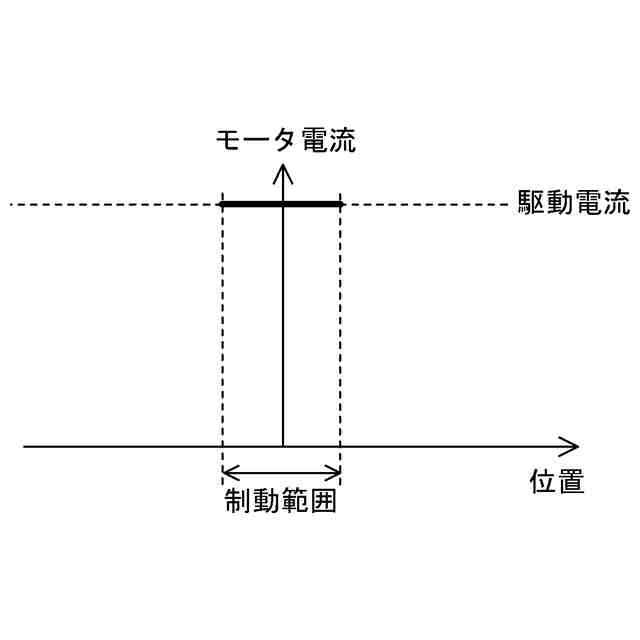

モータのロータを目標停止位置に停止させる技術についての研究、開発が行われている。三相ブラシレスのモータを制御する制御装置において、モータのロータを目標停止位置まで回転させる制御を行った後、モータのＵ相、Ｖ相、Ｗ相のうちのいずれか一相のみへ通電を行う一相通電により、ロータの回転位置が動かないように保持する技術が提案されている（特許文献１参照）。ここで、一相通電とは、通電ブレーキのことである。一相通電は、図７に示すように目標停止位置を中心とする制動範囲内においてモータのＵ相、Ｖ相、Ｗ相のうちのいずれか一相のみに駆動電流を流して制御力を発生させる。
【０００３】

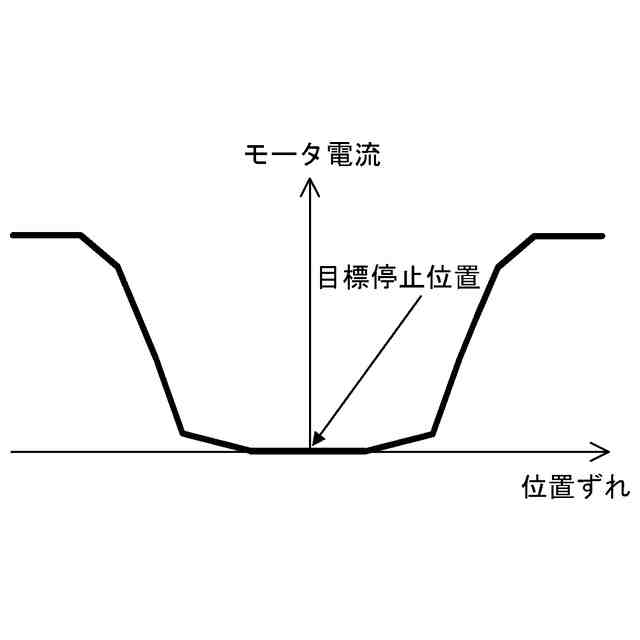

一方、特許文献２には、モータのロータを目標停止位置まで回転させる制御を行った後、目標停止位置からずれていない場合は電流を流さず、目標停止位置からずれた場合はずれをもたらした負荷に応じた電流を流してロータの位置を保持する制御装置が開示されている（図８）。図８の例では、目標停止位置を中心とする所定の範囲内ではモータに電流が流れない。
【０００４】
特許文献１に開示された技術では、ロータの位置を保持できるものの、最も大きい外力を考慮した駆動電流を流すため、モータの発熱や消費電力が大きくなるという課題があった。
特許文献２に開示された技術では、ロータの位置ずれを検知してから電流を流すため、位置ずれを検知できるまでは制動力を発生させることができず、位置ずれ検知分解能以下のロータの移動を抑制することができないという課題があった。また、特許文献２に開示された技術では、位置ずれとトルクとを対応付けたテーブルに基づいてモータに電流を流すため、テーブル作成のために事前に各ポイントでデータ取得が必要になるという課題があった。さらに、特許文献２に開示された技術では、制動トルクゼロの状態から急に電流を流してトルクを発生させるため、設定によっては急激なトルク発生により衝撃が発生する可能性があった。
【先行技術文献】
【特許文献】
【０００５】
特開２０２１－０７５３７６号公報
国際公開ＷＯ２０２３／２７６５９３
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は、上記課題を解決するためになされたもので、モータの発熱や消費電力と装置の機械的な損傷とを抑えることができるモータ駆動制御装置及びモータの駆動制御方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明のモータ駆動制御装置は、モータに取り付けられた位置センサの出力に基づいて前記モータのロータの現在位置を算出するように構成された位置演算部と、前記ロータの目標停止位置と前記位置演算部によって算出された現在位置との位置ずれ量を算出し、算出した位置ずれ量に基づいて前記モータに流す電流の大きさを決定して、制御信号を出力するように構成された位置制御部と、前記制御信号に応じて前記モータに電流を供給するように構成されたインバータ回路とを備え、前記位置制御部は、前記位置ずれ量が不感帯内の場合には、前記モータに流す電流の大きさを前記モータの許容可能な最大許容電流よりも小さい所定値に決定し、前記位置ずれ量が前記不感帯から外れた場合には、前記モータに流す電流の大きさを前記位置ずれ量の大きさに応じた値に決定することにより、前記位置ずれ量を位置ずれ許容範囲内に留める制動トルクを発生させることを特徴とするものである。
【０００８】
また、本発明のモータ駆動制御装置の１構成例において、前記位置制御部は、前記位置ずれ量が前記不感帯から外れた場合には、前記位置ずれ量と前記所定値と前記不感帯と比例係数とによって決まる１次式によって、前記モータに流す電流の大きさを算出し、算出した電流の大きさが前記最大許容電流以上となった時点で、前記モータに流す電流の大きさを前記最大許容電流と等しくなるように制限することを特徴とするものである。
また、本発明のモータ駆動制御装置の１構成例において、前記位置制御部は、前記位置ずれ量が前記不感帯内に最初に入った後に、前記モータに流す電流が前記最大許容電流になる範囲まで前記位置ずれ量が外れた回数をカウントし、カウントした回数が所定数に達したときに、前記比例係数を所定の変更幅だけ大きくすることを特徴とするものである。
【０００９】
また、本発明のモータの駆動制御方法は、モータに取り付けられた位置センサの出力に基づいて前記モータのロータの現在位置を算出する第１のステップと、前記ロータの目標停止位置と前記第１のステップで算出した現在位置との位置ずれ量を算出し、算出した位置ずれ量に基づいて前記モータに流す電流の大きさを決定して、制御信号を出力する第２のステップとを含み、前記第２のステップは、前記位置ずれ量が不感帯内の場合には、前記モータに流す電流の大きさを前記モータの許容可能な最大許容電流よりも小さい所定値に決定し、前記位置ずれ量が前記不感帯から外れた場合には、前記モータに流す電流の大きさを前記位置ずれ量の大きさに応じた値に決定することにより、前記位置ずれ量を前記位置ずれ許容範囲内に留める制動トルクを発生させるステップを含むことを特徴とするものである。
【００１０】
また、本発明のモータの駆動制御方法の１構成例において、前記第２のステップは、前記位置ずれ量が前記不感帯から外れた場合には、前記位置ずれ量と前記所定値と前記不感帯と比例係数とによって決まる１次式によって、前記モータに流す電流の大きさを算出し、算出した電流の大きさが前記最大許容電流以上となった時点で、前記モータに流す電流の大きさを前記最大許容電流と等しくなるように制限するステップを含むことを特徴とするものである。
また、本発明のモータの駆動制御方法の１構成例において、前記第２のステップは、前記位置ずれ量が前記不感帯内に最初に入った後に、前記モータに流す電流が前記最大許容電流になる範囲まで前記位置ずれ量が外れた回数をカウントし、カウントした回数が所定数に達したときに、前記比例係数を所定の変更幅だけ大きくするステップを含むことを特徴とするものである。
【発明の効果】
（【００１１】以降は省略されています）
