公開番号2025138284
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024037289
出願日2024-03-11
発明の名称処理装置及び物理量検出装置
出願人アズビル株式会社
代理人個人
主分類F16K 37/00 20060101AFI20250917BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】物理量の検出機能の後付け、物理量の検出機能の交換、又は、物理量の検出機能に使用される電池の交換を容易にする。
【解決手段】
処理装置10は、バルブVを空気式で操作する操作器に設けられバルブVの操作時に空気が通過する大気開放口(第2ポート21B)に配置されたセンサ11により検出された空気の物理量を取得する取得回路と、取得回路により取得された物理量に基づいて処理を実行する処理実行回路と、を備える。処理装置10は、前記の処理としてバルブの診断を行う。処理装置10は、センサ11と、センサ11を大気開放口に固定する固定構造14をさらに備えてもよい。
【選択図】図3
特許請求の範囲【請求項１】
フィールド機器を空気式で操作する操作装置に設けられ前記フィールド機器の操作時に空気が通過する大気開放口に配置されたセンサにより検出された前記空気の物理量を取得する取得回路と、
前記取得回路により取得された前記物理量に基づいて処理を実行する処理実行回路と、
を備える処理装置。
続きを表示（約 650 文字）【請求項２】
前記処理は、前記フィールド機器の状態を診断する診断処理を含む、
請求項１に記載の処理装置。
【請求項３】
前記処理は、前記物理量を前記処理装置の外部の装置に出力する処理を含む、
請求項１に記載の処理装置。
【請求項４】
前記センサをさらに備える、
請求項１に記載の処理装置。
【請求項５】
前記センサを前記大気開放口に固定する固定構造をさらに備える、
請求項１に記載の処理装置。
【請求項６】
前記固定構造は、前記処理装置を動作させる電力を供給する電池を支持する、
請求項５に記載の処理装置。
【請求項７】
前記固定構造は、前記フィールド機器の非操作時において空気が前記大気開放口を通過することを抑制する通過抑制部を備える、
請求項５に記載の処理装置。
【請求項８】
前記処理実行回路は、前記物理量の変化が前記フィールド機器の操作に起因するものかを判定し、前記変化が前記操作に起因しない場合に前記処理を実行しない、
請求項１に記載の処理装置。
【請求項９】
フィールド機器を空気式で操作する操作装置に設けられ前記フィールド機器の操作時に空気が通過する大気開放口に配置され、前記空気の物理量を検出するセンサと、
前記センサを前記大気開放口に固定する固定構造と、
を備える物理量検出装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、処理装置及び物理量検出装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
石油化学プラントなどで使用されるバルブなどのフィールド機器の診断、制御などを行うときに、このフィールド機器等で発生する何等かの物理量が検出及び処理される。特許文献１には、このような物理量である弁軸の角度変化を検出し、検出した角度変化に基づく遷移ベクトルを比較して、フィールド機器の不調の有無を監視するシステムが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特表２０１５－５２８０８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、フィールド機器は、一般に使用期間が長い。このため、古いフィールド機器には、物理量の検出機能が設けられていない場合がある。このような場合、検出機能を既設のフィールド機器に後付けしたい要請がある。また、使用期間の長いフィールド機器において、物理量の検出機能を実現する装置全体又はその装置の電池を交換する必要性も生じる。
【０００５】
物理量の検出機能の後付け、物理量の検出機能の交換、又は、物理量の検出機能に使用される電池の交換を容易にすることを課題とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、本発明に係る処理装置は、フィールド機器を空気式で操作する操作装置に設けられ前記フィールド機器の操作時に空気が通過する大気開放口に配置されたセンサにより検出された前記空気の物理量を取得する取得回路と、前記取得回路により取得された前記物理量に基づいて処理を実行する処理実行回路と、を備える。
【０００７】
本発明に係る物理量検出装置は、フィールド機器を空気式で操作する操作装置に設けられ前記フィールド機器の操作時に空気が通過する大気開放口に配置され、前記空気の物理量を検出するセンサと、前記センサを前記大気開放口に固定する固定構造と、を備える。
【発明の効果】
【０００８】
本発明によれば、物理量の検出機能の後付け、物理量の検出機能の交換、又は、物理量の検出機能に使用される電池の交換が容易となる。
【図面の簡単な説明】
【０００９】

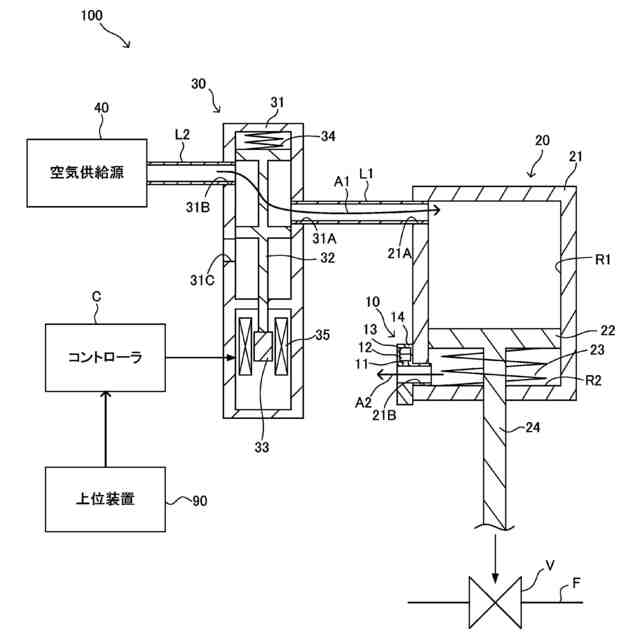

図１は、本発明の実施形態に係る処理装置及び処理装置が使用される空圧回路の構成図である。

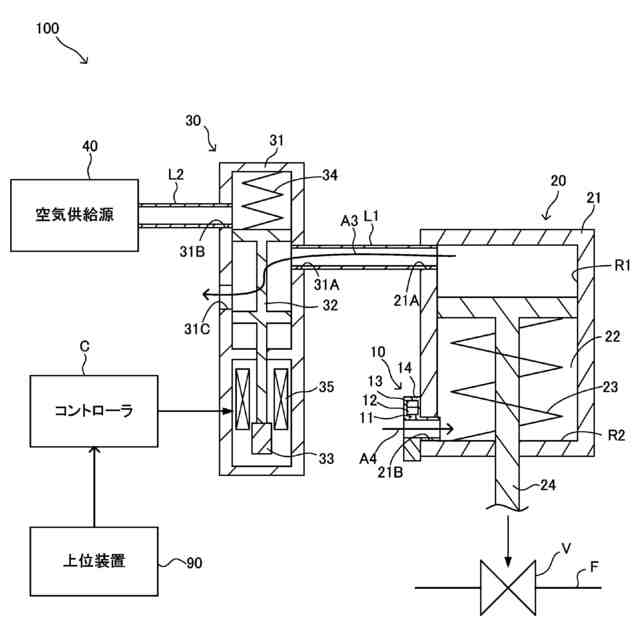

図２は、本発明の実施形態に係る処理装置及び処理装置が使用される空圧回路の構成図である。

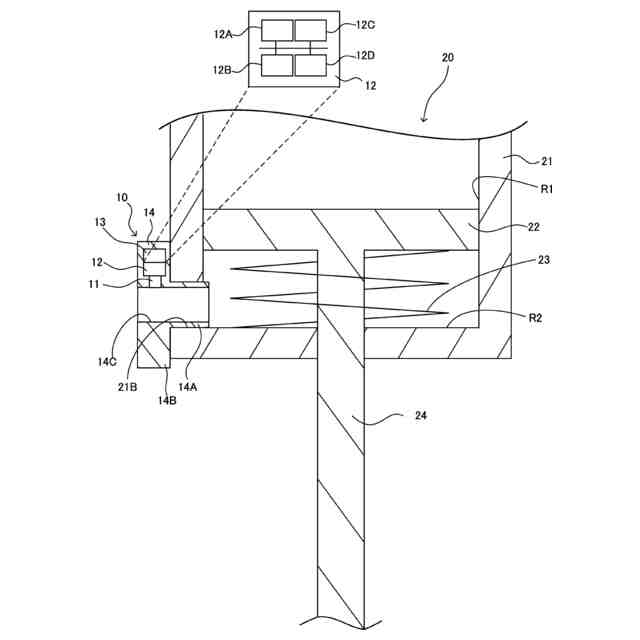

図３は、処理装置の構成図である。

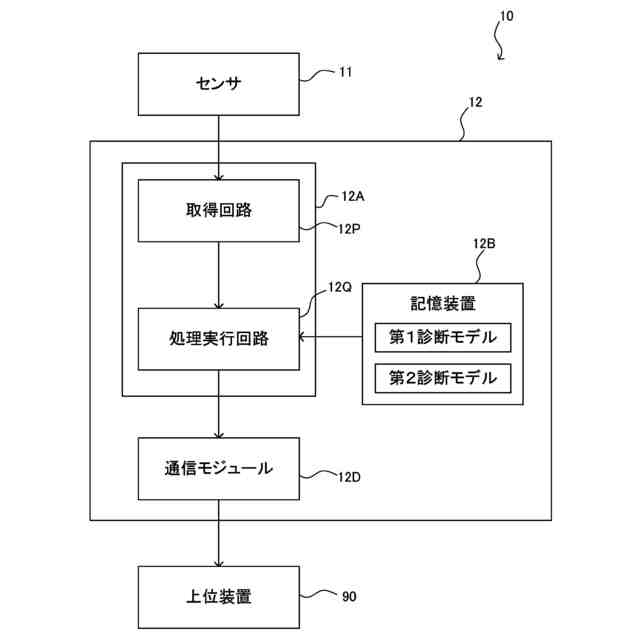

図４は、処理装置が備える演算装置の構成図である。

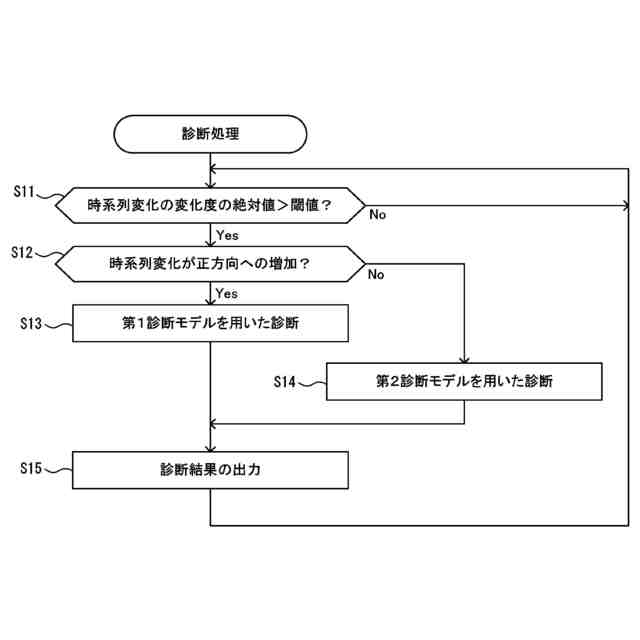

図５は、診断処理のフローチャートである。

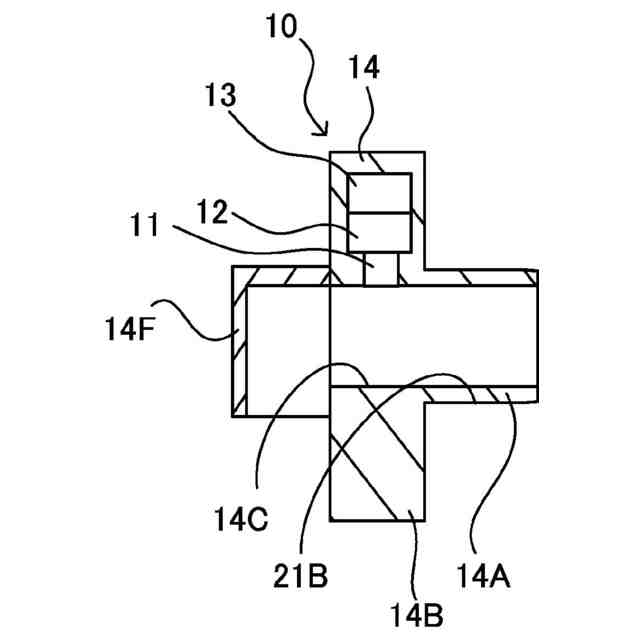

図６は、変形例に係る処理装置の構成図である。
【発明を実施するための形態】
【００１０】
以下、本実施形態を、図面を参照して説明する。
（【００１１】以降は省略されています）
