公開番号2025178699
公報種別公開特許公報(A)
公開日2025-12-09
出願番号2024085467
出願日2024-05-27
発明の名称加湿装置
出願人パナソニックIPマネジメント株式会社
代理人個人
主分類F24F 6/00 20060101AFI20251202BHJP(加熱;レンジ;換気)
要約【課題】装置が落下してもフィルターを破損しにくくする技術を提供する。
【解決手段】第1遮蔽板300は、吸込口からフィルター部分250に向かう第1通風路を形成する。第2遮蔽板310は、フィルター部分250から吹出口112に向かう第2通風路を形成する。フィルター部分250は、中空円筒型を有し、かつ略水平方向の中心軸で回転可能である。第2遮蔽板310は、フィルター部分250に近い側から上側に向かって延びる。第1遮蔽板300は、フィルター部分250に近い側から第2遮蔽板310とは異なった方向に延びる。第1遮蔽板300におけるフィルター部分250とは反対側の裏面304に第2遮蔽板310が接触する。
【選択図】図4
特許請求の範囲【請求項１】
吸込口と吹出口を有する筐体と、
前記筐体の内部に設けられる送風機と、
前記筐体の内部に設けられる空気調整部とを備え、
前記空気調整部は、
前記筐体の下側部分に配置され、かつ水を貯水する貯水部と、
前記貯水部の水に一部が浸漬されるフィルターと、
前記吸込口から前記フィルターに向かう第１通風路を形成する第１遮蔽板と、
前記第１通風路とは別の第２通風路であって、かつ前記フィルターから前記吹出口に向かう第２通風路を形成する第２遮蔽板とを備え、
前記送風機によって前記吸込口から吸い込まれた空気は、前記第１通風路と前記フィルターと前記第２通風路を介して前記吹出口に送風され、
前記フィルターは、中空円筒型を有し、かつ略水平方向の中心軸で回転可能であり、
前記第２遮蔽板は、前記フィルターに近い側から上側に向かって延び、
前記第１遮蔽板は、前記フィルターに近い側から前記第２遮蔽板とは異なった方向に延び、
前記第１遮蔽板における前記フィルターとは反対側の裏面に前記第２遮蔽板が接触する加湿装置。
続きを表示（約 430 文字）【請求項２】
前記第１遮蔽板は平板状に形成され、
前記第２遮蔽板は、前記第１遮蔽板の前記裏面に接触可能な接触面を備える請求項１に記載の加湿装置。
【請求項３】
前記第２遮蔽板は、
上下方向に延びる鉛直板と、
前記鉛直板と前記接触面との間に配置され、前記第２遮蔽板の向きを変える屈曲部とをさらに備える請求項２に記載の加湿装置。
【請求項４】
前記第１遮蔽板は、前記フィルターにおいて前記第１遮蔽板に最も近い位置の接線と鋭角を形成する請求項２に記載の加湿装置。
【請求項５】
前記接触面における前記屈曲部側の端部と、前記接触面における前記フィルター側の端部との間は２ｍｍ以上である請求項３に記載の加湿装置。
【請求項６】
前記屈曲部における前記鉛直板側の端部は、前記第２遮蔽板における前記フィルターに近い側から５ｍｍ以内に配置される請求項５に記載の加湿装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、フィルターを備える加湿装置に関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
空気浄化装置の風路中にはフィルターが設けられる。フィルターは、中空円筒状に形成され、回転可能である。フィルターの回転方向は、空気流路の下流側から電解水の中に入り、空気流路の上流側に移動する方向にされる。これにより、除菌、脱臭性能を高めながら加湿量が抑制される（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－６４７４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
フィルターは、前述のごとく、中空円筒状に形成され、回転可能であるので、ビスなどで固定できない。そのため、装置が落下すると、フィルターが落下時に移動して周辺部品と接触して破損してしまうおそれがある。
【０００５】
そこで本開示は、上記従来の課題を解決するためのものであり、装置が落下してもフィルターを破損しにくくする技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本開示のある態様の加湿装置は、吸込口と吹出口を有する筐体と、筐体の内部に設けられる送風機と、筐体の内部に設けられる空気調整部とを備える。空気調整部は、筐体の下側部分に配置され、かつ水を貯水する貯水部と、貯水部の水に一部が浸漬されるフィルターと、吸込口からフィルターに向かう第１通風路を形成する第１遮蔽板と、第１通風路とは別の第２通風路であって、かつフィルターから吹出口に向かう第２通風路を形成する第２遮蔽板とを備える。送風機によって吸込口から吸い込まれた空気は、第１通風路とフィルターと第２通風路を介して吹出口に送風され、フィルターは、中空円筒型を有し、かつ略水平方向の中心軸で回転可能であり、第２遮蔽板は、フィルターに近い側から上側に向かって延び、第１遮蔽板は、フィルターに近い側から第２遮蔽板とは異なった方向に延び、第１遮蔽板におけるフィルターとは反対側の裏面に第２遮蔽板が接触する。
【発明の効果】
【０００７】
本開示によれば、装置が落下してもフィルターを破損しにくくできる。
【図面の簡単な説明】
【０００８】
図１（ａ）－（ｃ）は、本開示の実施の形態に係る加湿装置の斜視図である。
図１（ａ）－（ｃ）の加湿装置の斜視図である。
図１（ａ）－（ｃ）の加湿装置における貯水部とフィルター部分を示す斜視図である。

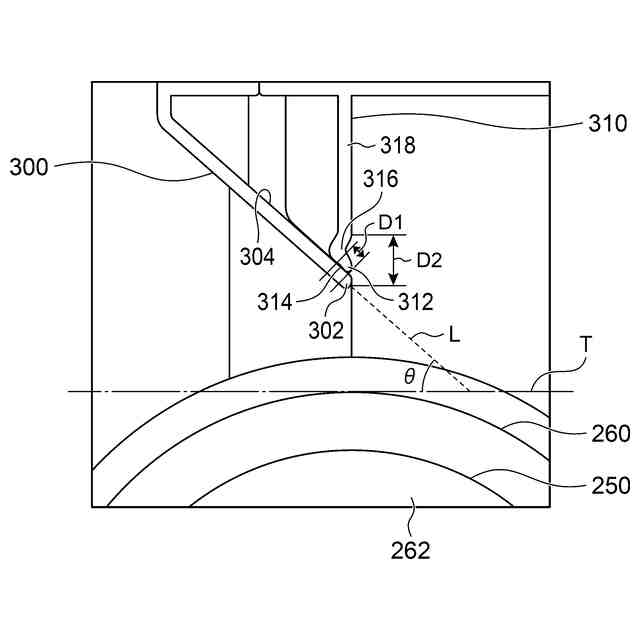

図２の領域の拡大図である。
【発明を実施するための形態】
【０００９】
以下、本開示の実施の形態について図面を参照しながら説明する。なお、以下の実施の形態は、本開示を具体化した一例であって、本開示の技術的範囲を限定するものではない。また、実施形態において説明する各図は、模式的な図であり、各図中の各構成要素の大きさ及び厚さそれぞれの比が、必ずしも実際の寸法比を反映しているとは限らない。
【００１０】

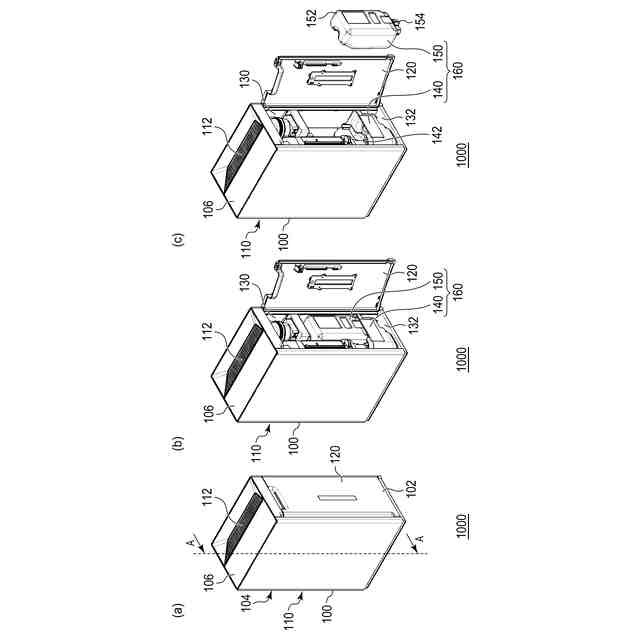

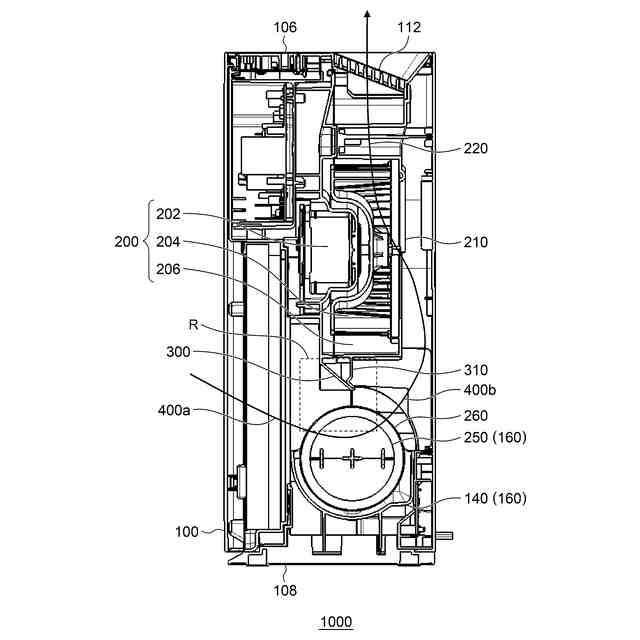

図１（ａ）－（ｃ）は、加湿装置１０００の斜視図である。図１（ａ）は、パネル１２０を閉じた状態を示し、図１（ｂ）は、パネル１２０を開けた状態を示し、図１（ｃ）は、パネル１２０を開けてタンク部材１５０を取り出した状態を示す。図２は、加湿装置１０００の断面図であり、図１（ａ）のＡ－Ａ線断面図である。図３は、加湿装置１０００における貯水部１４０とフィルター部分２５０を示す斜視図である。
（【００１１】以降は省略されています）
