公開番号2025164957
公報種別公開特許公報(A)
公開日2025-10-31
出願番号2024068736
出願日2024-04-21
発明の名称ガスコンロ
出願人株式会社パロマ
代理人個人
主分類F24C 15/00 20060101AFI20251024BHJP(加熱;レンジ;換気)
要約【課題】ガスコンロの操作ボタンに関し、本体部の内部に固定部を容易に装着しやすく、装着状態が安定的に保たれやすい技術を提供する。
【解決手段】ガスコンロ1は、貫通孔102を有し、ガスコンロ1の前面の一部を構成するパネル部70Bと、貫通孔102に挿入され、前後に移動可能かつ回転可能とされた操作ボタン6Bと、を備える。操作ボタン6Bは、本体部120と固定部150とを有する。固定部150は、本体部120の前面部122と固定部150の板状部152とが前後に重なりつつ板状部152が前面部122に接近することを規制部160が規制する状態、かつ嵌合部164に突出部130が入り込んだ状態で、爪部138が被係合部162に引っ掛かるように本体部120に固定される。
【選択図】図9
特許請求の範囲【請求項１】
ガスバーナと、軸部材を有するとともに前記軸部材が回転可能および前後に移動可能に構成された被操作装置と、前記被操作装置および前記ガスバーナの少なくとも一部を収容する筐体と、を有するガスコンロであって、
貫通孔を有し、前記ガスコンロの前面の一部を構成するパネル部と、
前記貫通孔に挿入され、前後に移動可能かつ回転可能とされた操作ボタンと、
を備え、
前記操作ボタンは、板状の前面部と前記前面部から後方に延びる筒状部とが一体的に構成される本体部と、前記本体部に固定される固定部と、を有し、
前記本体部は、前記筒状部から離れた内側において前記前面部の裏面から後方に突出するとともに先端側に爪部が設けられた係合部と、前記筒状部から離れた内側において前記前面部の裏面から後方に突出する突出部と、を具備し、
前記固定部は、板状に構成されるとともに前記前面部に重なって配置される板状部と、前記板状部から後方に突出するとともに前記軸部材に装着される装着軸部と、を具備し、
前記板状部には、前記板状部の前面側から前側に突出する規制部と、前記爪部が引っ掛かる部分である被係合部と、前記突出部を入り込ませて当該突出部を前記板状部よりも後方側に通す部分である凹状又は孔状の嵌合部と、が設けられ、
前記固定部は、前記前面部と前記板状部とが前後に重なりつつ前記板状部が前記前面部に接近することを前記規制部が規制する状態、かつ前記嵌合部に前記突出部が入り込んだ状態で、前記爪部が前記被係合部に引っ掛かるように前記本体部に固定される
ガスコンロ。
続きを表示（約 1,100 文字）【請求項２】
前記前面部は円板状に構成され、
前記筒状部は、円筒状に構成され、
前記板状部は円板状に構成され、
前記嵌合部は、孔部であり、
前記係合部は、前記筒状部から離れた内側において前記前面部の裏面から後方に延びる部分である延出部を有し、前記延出部よりも先端側に前記爪部が設けられ、
前記被係合部は、前記板状部の外縁部において前記板状部の中心側に向かって凹む構成をなす凹部であり、
前記前面部において、前記前面部の中心部である第１中心部を挟んだ両側に一対の前記係合部が設けられ、
前記板状部において、前記板状部の中心部である第２中心部を挟んだ両側に一対の前記凹部が設けられ、
前記前面部における前記第１中心部の周囲において、前記係合部から外れた位置に複数の前記突出部が設けられ、
前記板状部における前記第２中心部の周囲において、前記凹部から外れた位置に複数の前記孔部が設けられ、
前記前面部の裏面と前記規制部の先端部とが接触可能な構成かつ前記前面部の裏面と前記板状部の前側の板面とが向かい合う構成で前記前面部と前記板状部とが前後に重なった重なり状態をなし、前記重なり状態において前記突出部が前記孔部に挿し通され、前記延出部が前記凹部に嵌まり込んだ構成で前記爪部が前記凹部の縁部に引っ掛かる構成で、前記固定部が前記本体部に固定される
請求項１に記載のガスコンロ。
【請求項３】
前記前面部において、当該前面部の中心部である第１中心部を挟んだ両側に一対の前記係合部が設けられ、
前記前面部において、一対の前記係合部から外れた位置かつ前記第１中心部を挟んだ両側に一対の前記突出部が設けられ、
一対の前記係合部は、前後方向と直交する第１方向において互いに向かい合い、前記第１方向において前記装着軸部の両側に配置され、
一対の前記突出部は、前記前後方向および前記第１方向と直交する第２方向において互いに向かい合い、前記第２方向において前記装着軸部の両側に配置され
各々の前記爪部は、前記筒状部の中心側に向かって突出する
請求項１又は請求項２に記載のガスコンロ。
【請求項４】
前記嵌合部は、孔部であり、
前記突出部は、板状に構成され前記前面部の裏面から突出する第１板部と、板状に構成され前記前面部の裏面から突出するとともに前記第１板部の第１板面から前記前面部の半径方向に突出する第２板部と、を有し、前記第１板部の第２板面および前記第２板部における前記第１板部とは反対側の縁部が前記孔部の内周部に隣接する
請求項１又は請求項２に記載のガスコンロ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ガスコンロに関する。
続きを表示（約 3,300 文字）【背景技術】
【０００２】
特許文献１には、ガスコンロ用の操作つまみが開示されている。特許文献１に開示される操作つまみは、バーナの点火や消火を行うために用いられる操作部である。この操作つまみの本体部は、正面視円形の前面と、前面の周縁部から後方に延びる筒状の外周部とを備える。本体部は、透光性を有する合成樹脂製である。上記前面の裏面である第一裏面部には、金属膜部が設けられる。外周部の内周面である第二裏面部には、金属膜部が設けられる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１５０２４１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示される操作つまみは、円筒状の本体部１３１の内側に円筒状の固定部１３９を入り込ませ、固定部１３９の側面１３９Ａに形成されたフック片１３９Ｂを本体部１３１の内側に係合させる構成で本体部１３１に対して固定部１３９が固定される。このように円筒状の部材の内周部に円筒状の部材を嵌合させて固定させる構成のものでは、円筒状の部材と円筒状の部材とを嵌合させて固定することに起因するデメリットを受けざるを得ない。例えば、何らかの理由（製造誤差やその他の原因に起因する変形など）によって本体部１３１の内周部や固定部１３９の外周部に形状のずれが生じると、本体部１３１に固定部１３９を挿入しにくくなったり、本体部１３１と固定部１３９との連結状態が不十分となって本体部１３１から固定部１３９が外れやすくなったりしやすい懸念がある。
【０００５】
本開示の目的の一つは、ガスコンロの操作ボタンにおいて、本体部の内部に固定部が容易に装着されやすく、装着状態が安定的に保たれやすい技術を提供することである。
【課題を解決するための手段】
【０００６】
本開示の一つであるガスコンロは、
ガスバーナと、軸部材を有するとともに前記軸部材が回転可能および前後に移動可能に構成された被操作装置と、前記被操作装置および前記ガスバーナの少なくとも一部を収容する筐体と、を有するガスコンロであって、
貫通孔を有し、前記ガスコンロの前面の一部を構成するパネル部と、
前記貫通孔に挿入され、前後に移動可能かつ回転可能とされた操作ボタンと、
を備え、
前記操作ボタンは、板状の前面部と前記前面部から後方に延びる筒状部とが一体的に構成される本体部と、前記本体部に固定される固定部と、を有し、
前記本体部は、前記筒状部から離れた内側において前記前面部の裏面から後方に突出するとともに先端側に爪部が設けられた係合部と、前記筒状部から離れた内側において前記前面部の裏面から後方に突出する突出部と、を具備し、
前記固定部は、板状に構成されるとともに前記前面部に重なって配置される板状部と、前記板状部から後方に突出するとともに前記軸部材に装着される装着軸部と、を具備し、
前記板状部には、前記板状部の前面側から前側に突出する規制部と、前記爪部が引っ掛かる部分である被係合部と、前記突出部を入り込ませて当該突出部を前記板状部よりも後方側に通す部分である凹状又は孔状の嵌合部と、が設けられ、
前記固定部は、前記前面部と前記板状部とが前後に重なりつつ前記板状部が前記前面部に接近することを前記規制部が規制する状態、かつ前記嵌合部に前記突出部が入り込んだ状態で、前記爪部が前記被係合部に引っ掛かるように前記本体部に固定される。
【発明の効果】
【０００７】
本開示に係る技術によれば、ガスコンロの操作ボタンにおいて、本体部の内部に固定部が容易に装着されやすく、装着状態が安定的に保たれやすい。
【図面の簡単な説明】
【０００８】

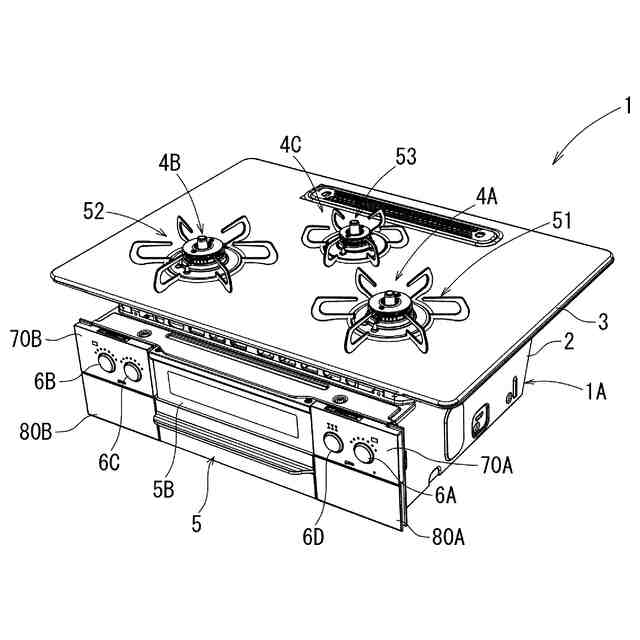

図１は、第１実施形態に係るガスコンロを概略的に例示する斜視図である。
図２は、図１のガスコンロの正面図である。
図３は、図１のガスコンロにおける各ガスバーナへのガスの供給構造を概略的に示す説明図である。

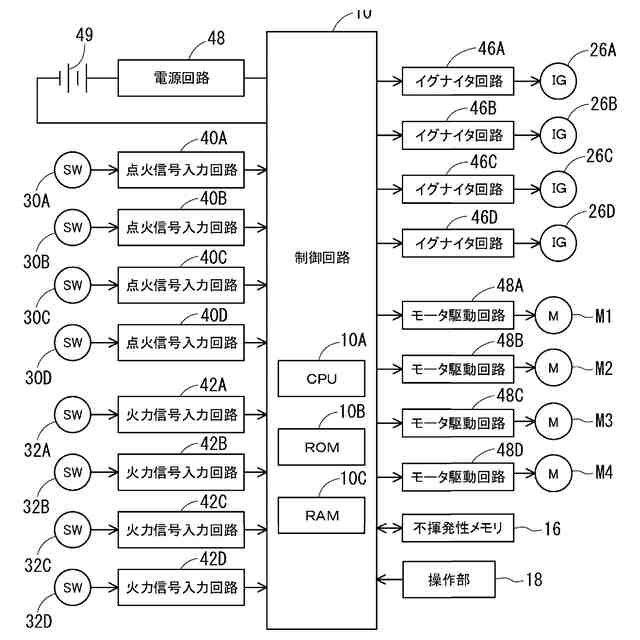

図４は、図１のガスコンロの電気的構成を例示するブロック図である。

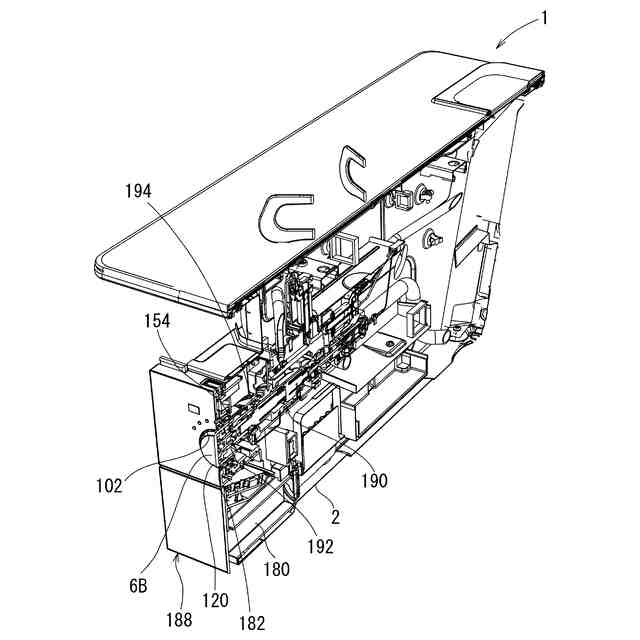

図５は、図１のガスコンロを操作ボタンの位置で左右方向と直交する切断面にて切断した構造を概略的に例示する斜視図である。

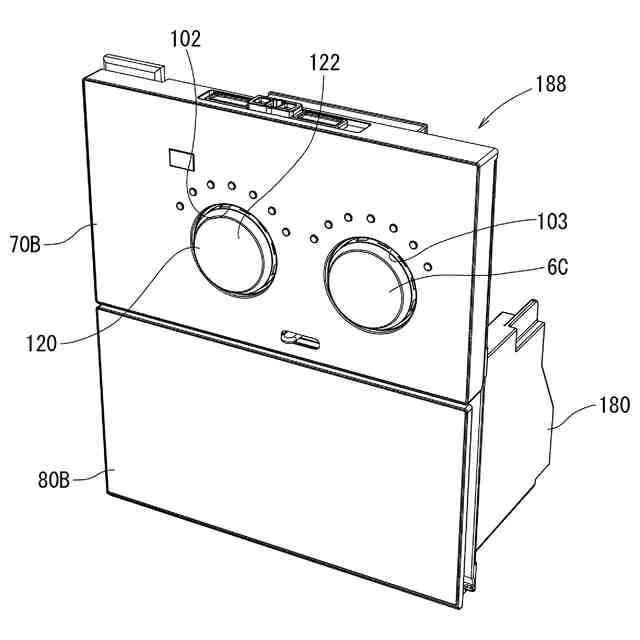

図６は、図１のガスコンロの一部をなす前側ユニットを例示する斜視図である。
図７は、図６の前側ユニットを斜め後方側から見た斜視図である。

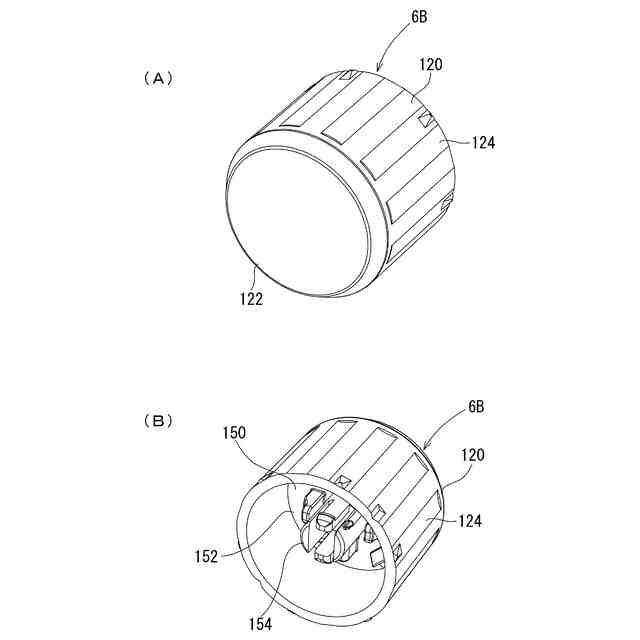

図８（Ａ）は、図１のガスコンロに設けられる操作ボタンを斜め前側から見た構成を例示する斜視図であり、図８（Ｂ）は、その操作ボタンを斜め後方側から見た構成を例示する斜視図である。

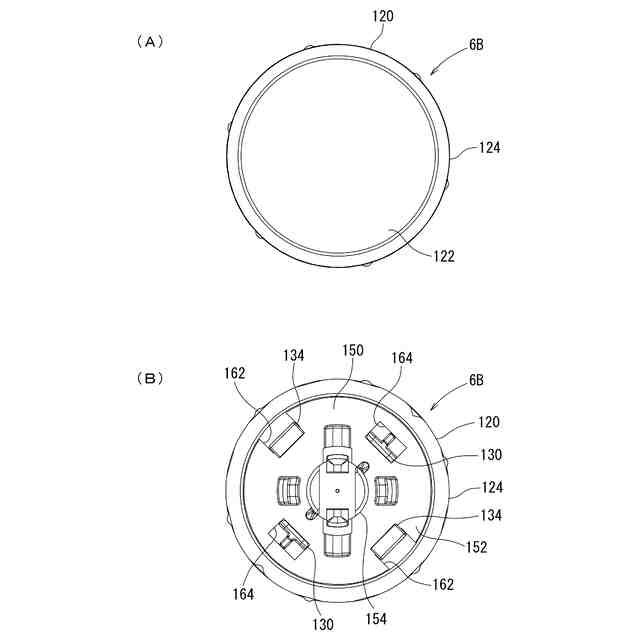

図９（Ａ）は、図８の操作ボタンの正面図であり、図９（Ｂ）は、図８の操作ボタンの背面図である。
図１０は、図８の操作ボタンを図８とは異なる方向から見た斜視図である。
図１１は、図８の操作ボタンを本体部と固定部に分解した分解斜視図である。
図１２（Ａ）は、図８の操作ボタンを構成する本体部の背面図であり、図１２（Ｂ）は、図８の操作ボタンを構成する固定部の背面図であり、
図１３（Ａ）は、図８の操作ボタンを両係合部の位置で前後方向に沿って切断した切断面を概略的に例示する断面図であり、図１３（Ｂ）は、図８の操作ボタンを両突出部の位置で前後方向に沿って切断した切断面を概略的に例示する断面図である。
図１４は、図８の操作ボタンを両係合部の位置で前後方向に沿って切断した構造を概略的に例示する斜視図である。
図１５は、図８の操作ボタンを両突出部の位置で前後方向に沿って切断した構造を概略的に例示する斜視図である。
図１６は、図８の操作ボタンを両係合突起の位置で前後方向に沿って切断した構造を概略的に例示する斜視図である。
【発明を実施するための形態】
【０００９】
以下の〔１〕～〔４〕の各々は、本開示に含まれる特徴的技術の一例である。
【００１０】
〔１〕ガスバーナと、軸部材を有するとともに前記軸部材が回転可能および前後に移動可能に構成された被操作装置と、前記被操作装置および前記ガスバーナの少なくとも一部を収容する筐体と、を有するガスコンロであって、
貫通孔を有し、前記ガスコンロの前面の一部を構成するパネル部と、
前記貫通孔に挿入され、前後に移動可能かつ回転可能とされた操作ボタンと、
を備え、
前記操作ボタンは、板状の前面部と前記前面部から後方に延びる筒状部とが一体的に構成される本体部と、前記本体部に固定される固定部と、を有し、
前記本体部は、前記筒状部から離れた内側において前記前面部の裏面から後方に突出するとともに先端側に爪部が設けられた係合部と、前記筒状部から離れた内側において前記前面部の裏面から後方に突出する突出部と、を具備し、
前記固定部は、板状に構成されるとともに前記前面部に重なって配置される板状部と、前記板状部から後方に突出するとともに前記軸部材に装着される装着軸部と、を具備し、
前記板状部には、前記板状部の前面側から前側に突出する規制部と、前記爪部が引っ掛かる部分である被係合部と、前記突出部を入り込ませて当該突出部を前記板状部よりも後方側に通す部分である凹状又は孔状の嵌合部と、が設けられ、
前記固定部は、前記前面部と前記板状部とが前後に重なりつつ前記板状部が前記前面部に接近することを前記規制部が規制する状態、かつ前記嵌合部に前記突出部が入り込んだ状態で、前記爪部が前記被係合部に引っ掛かるように前記本体部に固定される
ガスコンロ。
（【００１１】以降は省略されています）
