公開番号2025171718
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024077346
出願日2024-05-10
発明の名称固体燃料燃焼器
出願人株式会社トヨトミ
代理人
主分類F24B 1/18 20060101AFI20251113BHJP(加熱;レンジ;換気)
要約【課題】燃焼器本体の熱による変形を抑制し、変形が起こった場合でも容易に修復が可能な固体燃料燃焼器を提供する。

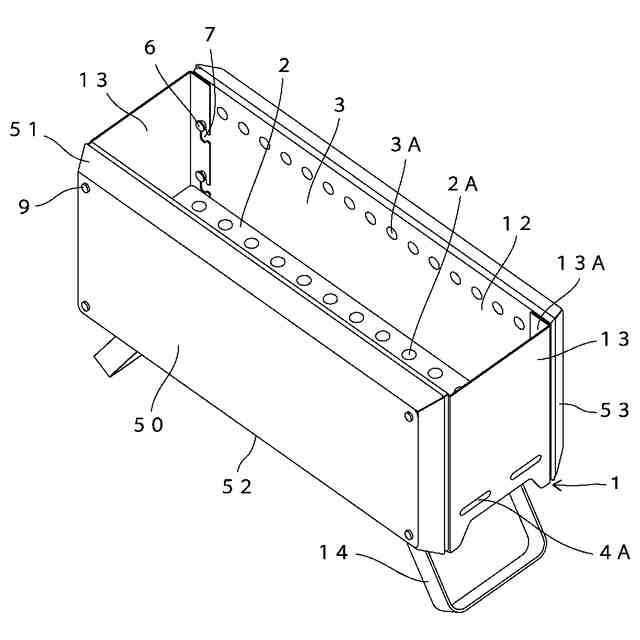

【解決手段】底板11及び、底板11の縁部から立ち上がる側板12・13を有する燃焼器本体1と、燃焼器本体1内で底板11の上に配置された燃料載置部2と、底板11と燃料載置部2との間に形成される一次空気室4と、燃料載置部2の上部に形成され、固体燃料が燃焼する燃焼室3と、側板12と外壁部50とで構成され、燃焼室3と隣接する二次空気室5とを備える。燃料載置部2もしくは側板12の下部には、燃焼室3に一次空気を供給するための一次空気供給口4Aを備え、側板12の上部には、燃焼室3に二次空気を供給するための二次空気供給口3Aを備える。固定燃料燃焼器は、側板12・13の強度を外壁部50に比べて低く抑えることによって、側板12・13の熱による変形を外壁部50によって抑制する。
【選択図】図1
特許請求の範囲【請求項１】
底板及び、該底板の縁部から立ち上がる側板を有する燃焼器本体と、前記燃焼器本体内で前記底板の上に間隔をあけて配置された燃料載置部と、前記底板と前記燃料載置部との間に形成される一次空気室と、前記燃料載置部の上部に形成され、固体燃料が燃焼する燃焼室と、前記側板と前記側板の外側に間隔をあけて配置された外壁部とで構成され、前記燃焼室と隣接する二次空気室とを備え、
前記燃料載置部もしくは前記側板の下部に形成され、前記燃焼室に一次空気を供給するための一次空気供給口と、前記側板の上部に形成され、前記燃焼室に二次空気を供給するための二次空気供給口と、を備えた固体燃料燃焼器であって、
前記側板の強度を前記外壁部に比べて低く抑えることを特徴とする固体燃料燃焼器。
続きを表示（約 330 文字）【請求項２】
前記外壁部は熱による変形を抑制する強度を有し、前記側板は熱による変形を許容する強度を有することを特徴とする請求項１記載の固体燃料燃焼器。
【請求項３】
前記側板と前記外壁部との間には、前記側板と前記外壁部とを連接する連接部材を有することを特徴とする請求項１または２に記載の固体燃料燃焼器。
【請求項４】
前記連接部材は、前記側板及び前記外壁部の長手方向の両端部に近い位置の上部と下部に備えることを特徴とする請求項３記載の固体燃料燃焼器。
【請求項５】
前記側板の上部と下部に配置した前記連接部材を連結して一体に構成する連結部を有することを特徴とする請求項４に記載の固体燃料燃焼器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、薪や木炭のような固体燃料を燃焼する固体燃料燃焼装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
キャンプなどで使用される焚火台とよばれる燃焼器がある。この燃焼器は、箱状の燃焼器本体と、燃焼器本体の底板の上に配置した燃料載置部と、燃料載置部の上部に形成される燃焼室とで構成されており、燃焼室の上部開口から燃料となる薪を投入する。燃料載置部には空気供給口が設けてあり、燃料に着火すると燃料の下側から燃焼空気が供給されて燃焼する。
【０００３】
また、燃焼室の上部に二次空気供給口を設けたものがあり、二次空気供給口から燃料の上方に二次燃焼空気を供給すると、燃料から発生する未燃ガスを燃焼させることができ、不完全燃焼ガスや煙の発生を抑えることができる（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
実用新案登録第３２３７４８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
固体燃料燃焼器は、燃焼によって燃焼器本体が高温となり、長時間の燃焼で燃焼器本体が変形することがある。側板の反りや歪みによって燃焼器本体の全体に捻じれが生じ、変形がひどくなると側板と底板との間に隙間が生じたり、燃焼器を設置したときにぐらつきが発生したりする。
【０００６】
特に、特許文献１のように長手方向の側板が二重構造になっている場合には、炎が直接あたる内側の側板の変形が起こりやすいことがわかった。
【０００７】
本発明の目的は、燃焼器本体の熱による変形を抑制すると共に、変形が起こった場合でも容易に変形前の状態に修復が可能な固体燃料燃焼器を提供することにある。
【課題を解決するための手段】
【０００８】

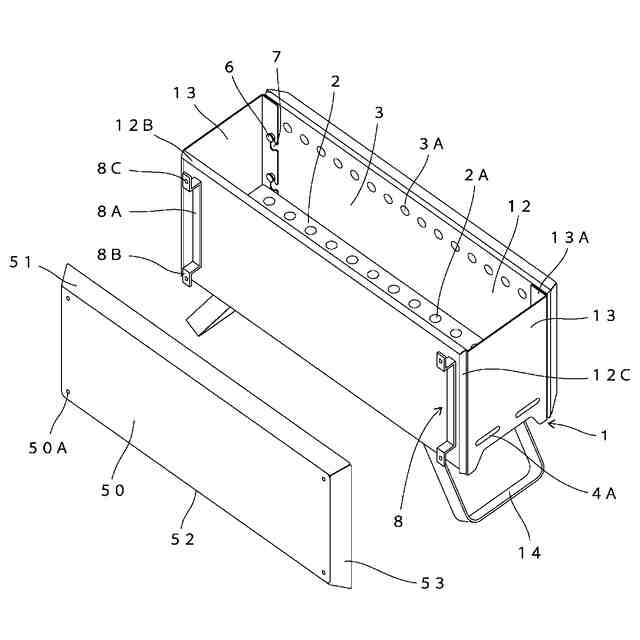

本発明は上記の課題を解決するもので、底板１１及び、該底板１１の縁部から立ち上がる側板１２・１３を有する燃焼器本体１と、前記燃焼器本体１内で前記底板１１の上に間隔をあけて配置された燃料載置部２と、前記底板１１と前記燃料載置部２との間に形成される一次空気室４と、前記燃料載置部２の上部に形成され、固体燃料が燃焼する燃焼室３と、前記側板１２と前記側板１２の外側に間隔をあけて配置された外壁部５０とで構成され、前記燃焼室３と隣接する二次空気室５とを備え、前記燃料載置部２もしくは前記側板１２の下部に形成され、前記燃焼室３に一次空気を供給するための一次空気供給口４Ａと、前記側板１２の上部に形成され、前記燃焼室３に二次空気を供給するための二次空気供給口３Ａと、を備えた固体燃料燃焼器であって、前記側板１２の強度を前記外壁部５０に比べて低く抑えることを特徴とする固体燃料燃焼器である。
【０００９】
また、前記外壁部５０は熱による変形を抑制する強度を有し、前記側板１２は熱による変形を許容する強度を有することにより、側板１２の変形が生じた場合でも、外壁部５０の変形が生じることがなく、燃焼器本体１全体の歪みを防ぐことができる。
【００１０】
また、前記側板１２と前記外壁部５０との間には、前記側板１２と前記外壁部５０とを連接する連接部材８を有することにより、外壁部５０と連接部材８によって側板１２の変形を抑制することができる。
（【００１１】以降は省略されています）
