公開番号2025140953
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040623
出願日2024-03-15
発明の名称湯沸器
出願人株式会社パロマ
代理人個人,個人
主分類F24H 9/00 20220101AFI20250919BHJP(加熱;レンジ;換気)
要約【課題】非使用時において、シャワーヘッドから大量の残水が吐出されるのを抑制できる湯沸器を提供する。

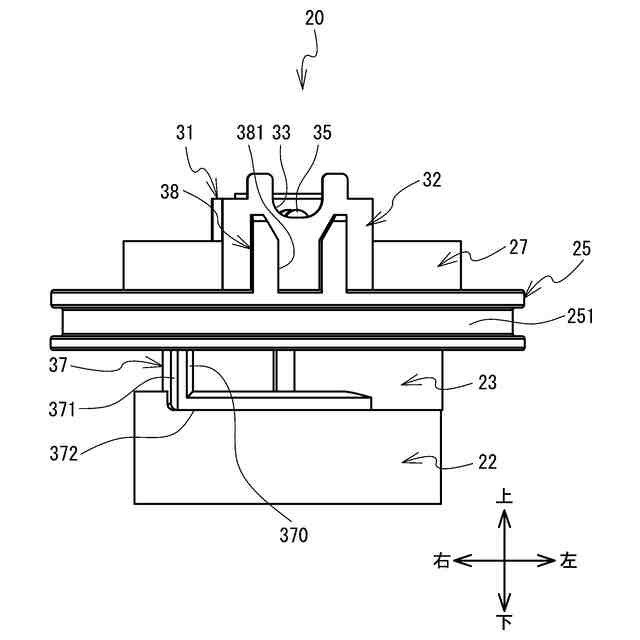

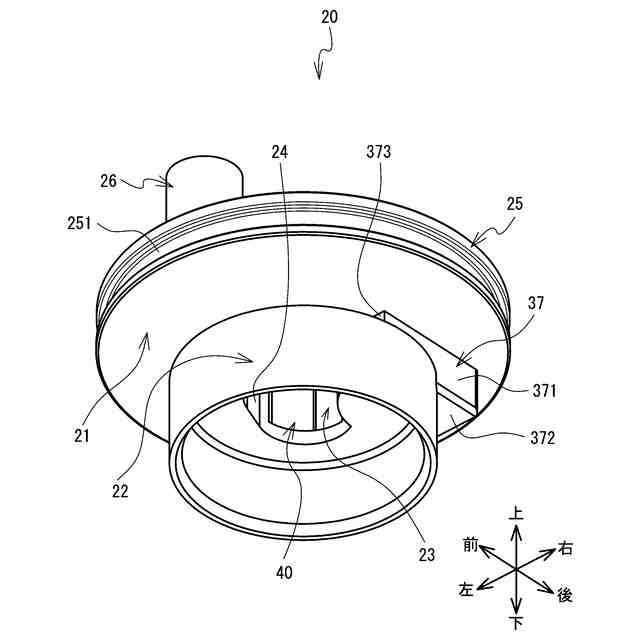

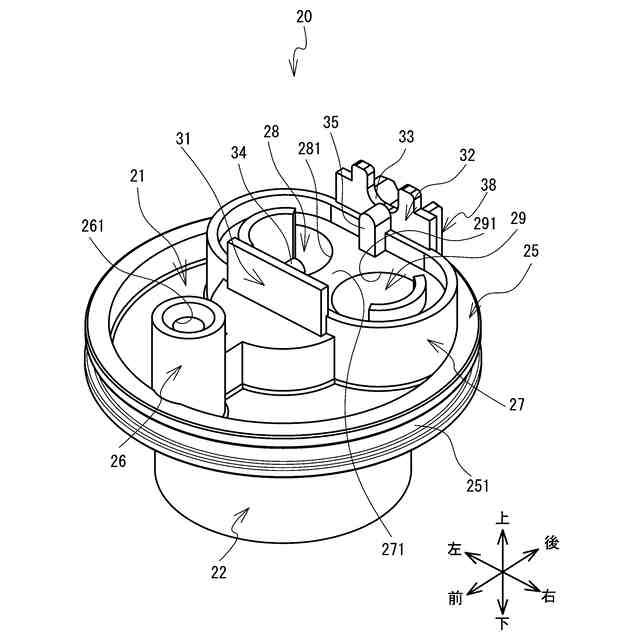

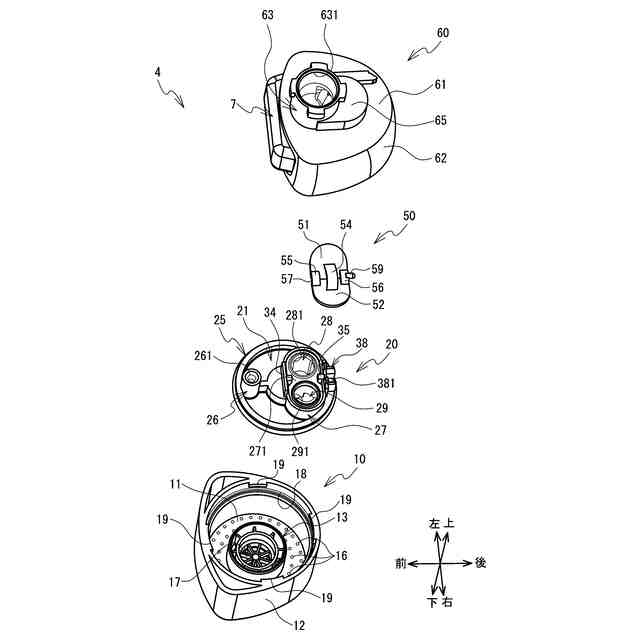

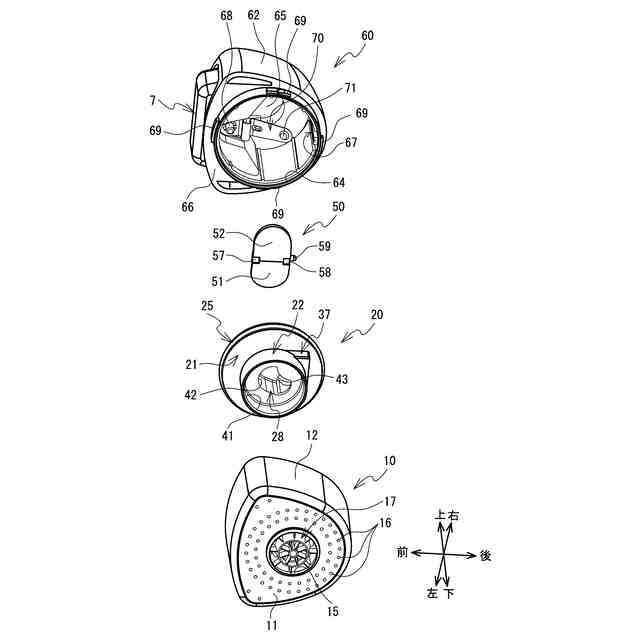

【解決手段】シャワーヘッド4は切替本体部60、シャワー筒部10、流路形成体20を備える。流路形成体20は仕切壁21を備える。仕切壁21の先端部11側の面には、覆い部37が設けられる。覆い部37は、シャワーヘッド4を垂下姿勢にした状態で、連通口43の周囲を覆う。覆い部37には開口部370が設けられる。開口部370は覆い部37の内部空間と環状空間90とを連通させる。開口部370は、シャワーヘッド4を垂下姿勢にした状態で、後方に向けて開口する。シャワーヘッド4が前振り姿勢になると、覆い部37に設けられた開口部370は下向きになる。
【選択図】図12
特許請求の範囲【請求項１】

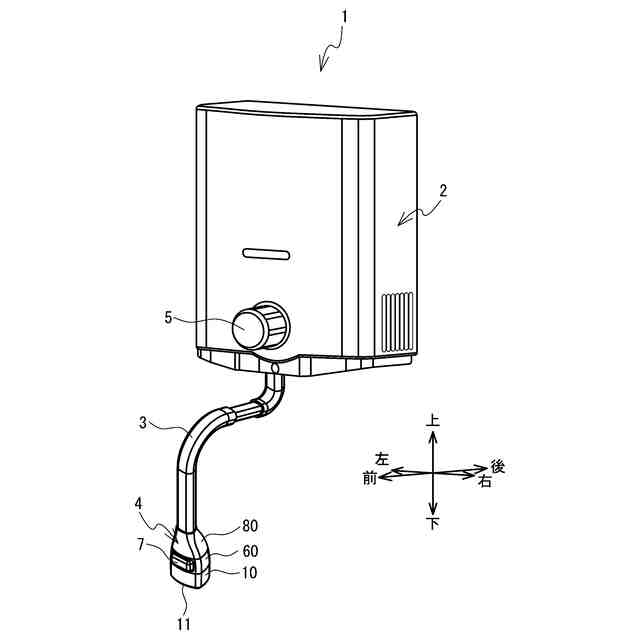

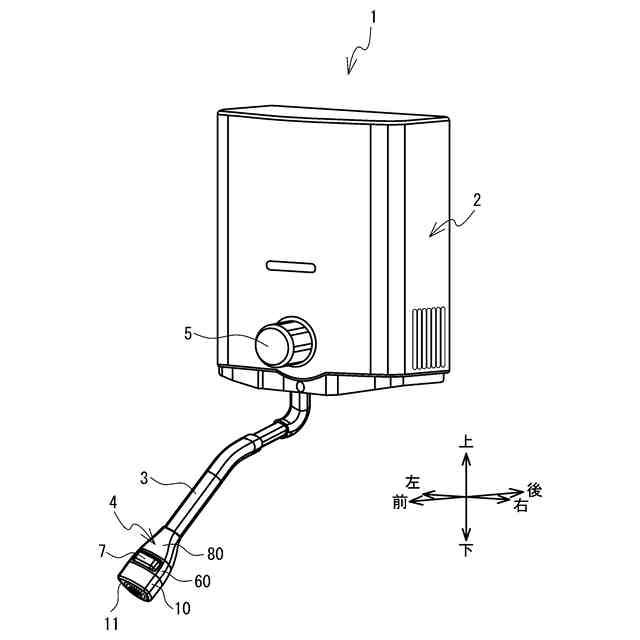

上水を加熱して出湯可能な本体と、可動性を有し、前記本体から出湯された湯水を下流側に流す出湯管と、前記出湯管の先端に固定されたシャワーヘッドとを備え、前記出湯管を可動させることにより、前記シャワーヘッドを下方に向けた垂下姿勢と前記垂下姿勢よりも上側に振って傾けた傾き姿勢とに変位可能な湯沸器であって、
前記シャワーヘッドは、
前記出湯管から出湯された湯水を受け入れる受入部と、
前記湯水を吐出する吐出部と、
前記受入部と前記吐出部との間に設けられる仕切部と
を備え、
前記吐出部は、
外筒と、
前記外筒の一端側を塞ぐ先端部に設けられたストレート用吐出口と、
前記先端部において、前記ストレート用吐出口の周囲を取り囲むようにして設けられた複数のシャワー用吐出口と
を備え、
前記仕切部は、
前記受入部と前記吐出部との間を仕切る仕切壁と、
前記仕切壁に設けられたストレート用吐出流路及びシャワー用吐出流路と、
切替スイッチの操作により、前記ストレート用吐出流路及び前記シャワー用吐出流路の夫々の入口を開閉する開閉弁と、
前記外筒の内側において、前記仕切壁側から前記先端部側に延び、前記ストレート用吐出口と内側が連通する内筒と、
前記仕切壁と前記内筒との間に設けられ、前記ストレート用吐出流路と前記内筒の内側との間を連通させる連通路を有する連通部と
を備え、
前記外筒、前記内筒、及び前記連通部の間には、前記内筒及び前記連通部の周囲を取り囲み、前記複数のシャワー用吐出口と連通する環状空間が形成され、
前記仕切壁の前記吐出部側の一面には、前記シャワー用吐出流路の出口であって、前記環状空間と連通する連通口が設けられ、
前記仕切壁の前記一面には、前記シャワーヘッドを前記垂下姿勢にした状態で、前記連通口の周囲を覆う覆い部が設けられ、
前記覆い部には、前記覆い部の内部空間と前記環状空間とを連通させる開口部が設けられ、
前記開口部は、前記シャワーヘッドを前記垂下姿勢にした状態で、後方に向けて開口すること
を特徴とする湯沸器。
続きを表示（約 81 文字）【請求項２】
前記シャワーヘッドを前記垂下姿勢にした状態で、前記覆い部は後方に向けて延びていること
を特徴とする請求項１に記載の湯沸器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、湯沸器に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、湯沸器の出湯管の先端に装着され、湯の吐出状態をストレートとシャワーとに切り換える切換操作釦を前面に有する湯沸器の出湯具が知られている（例えば特許文献１参照）。
【０００３】
例えば図１３に示すように、従来のシャワーヘッド１４０の先端部にはシャワー筒部１０が設けられる。シャワー筒部１０の先端部の中心部にはストレート用吐出口１５が設けられ、先端部の外周部には、ストレート用吐出口１５を取り囲むようにして複数のシャワー用吐出口１６が設けられる。
【０００４】
シャワー筒部１０の内部には流路形成体１２０が装着される。流路形成体１２０の内部にはストレート用吐出流路２８とシャワー用吐出流路２９が設けられる。流路形成体１２０には開閉弁（図示略）が設けられる。開閉弁は切替スイッチ７の操作によって、ストレート用吐出流路２８及びシャワー用吐出流路２９の何れか一方を閉じて流路を切り換える。ストレート用吐出流路２８はストレート用吐出口１５に連通する。シャワー筒部１０と流路形成体１２０の間には、流路形成体１２０の周囲を取り囲む環状空間９０が形成される。流路形成体１２０にはシャワー用吐出流路２９の出口である連通口４３が設けられる。連通口４３は、環状空間９０を介して複数のシャワー用吐出口１６に連通する。
【０００５】
ところで、シャワー用吐出口１６から湯水が吐出された状態で湯沸器が停止されるとシャワーヘッド１４０の先端内部に湯水が溜まった状態となる。シャワーヘッド１４０の先端部１１が下方に向けられた状態では、表面張力の作用によりシャワー用吐出口１６からの滴下が最小限に抑えられる。
【先行技術文献】
【特許文献】
【０００６】
実開平６－７８７５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
その反面、シャワーヘッド１４０が前振りされると、複数のシャワー用吐出口１６が傾くため、表面張力の作用が低下し、各シャワー用吐出口１６において湯水の表面が壊れる。それ故、外気がシャワーヘッド１４０内に入り込み、シャワーヘッド１４０内の水位が低くなり易い状態となる。そして、シャワーヘッド１４０内の水位が連通口４３に達するまで湯沸器が使用されない状態が続いた場合、その連通口４３から水面上側の空気が出湯管３の内部に勢いよく入り込む。これにより非使用時であるにも関わらず、出湯管３及びシャワーヘッド１４０内の残水が勢いよく外部に吐出されて使用者に違和感を与えるという問題点があった。
【０００８】
本発明の目的は、非使用時において、シャワーヘッドから大量の残水が吐出されるのを抑制できる湯沸器を提供することである。
【課題を解決するための手段】
【０００９】
請求項１の湯沸器は、上水を加熱して出湯可能な本体と、可動性を有し、前記本体から出湯された湯水を下流側に流す出湯管と、前記出湯管の先端に固定されたシャワーヘッドとを備え、前記出湯管を可動させることにより、前記シャワーヘッドを下方に向けた垂下姿勢と前記垂下姿勢よりも上側に振って傾けた傾き姿勢とに変位可能な湯沸器であって、前記シャワーヘッドは、前記出湯管から出湯された湯水を受け入れる受入部と、前記湯水を吐出する吐出部と、前記受入部と前記吐出部との間に設けられる仕切部とを備え、前記吐出部は、外筒と、前記外筒の一端側を塞ぐ先端部に設けられたストレート用吐出口と、前記先端部において、前記ストレート用吐出口の周囲を取り囲むようにして設けられた複数のシャワー用吐出口とを備え、前記仕切部は、前記受入部と前記吐出部との間を仕切る仕切壁と、前記仕切壁に設けられたストレート用吐出流路及びシャワー用吐出流路と、切替スイッチの操作により、前記ストレート用吐出流路及び前記シャワー用吐出流路の夫々の入口を開閉する開閉弁と、前記外筒の内側において、前記仕切壁側から前記先端部側に延び、前記ストレート用吐出口と内側が連通する内筒と、前記仕切壁と前記内筒との間に設けられ、前記ストレート用吐出流路と前記内筒の内側との間を連通させる連通路を有する連通部とを備え、前記外筒、前記内筒、及び前記連通部の間には、前記内筒及び前記連通部の周囲を取り囲み、前記複数のシャワー用吐出口と連通する環状空間が形成され、前記仕切壁の前記吐出部側の一面には、前記シャワー用吐出流路の出口であって、前記環状空間と連通する連通口が設けられ、前記仕切壁の前記一面には、前記シャワーヘッドを前記垂下姿勢にした状態で、前記連通口の周囲を覆う覆い部が設けられ、前記覆い部には、前記覆い部の内部空間と前記環状空間とを連通させる開口部が設けられ、前記開口部は、前記シャワーヘッドを前記垂下姿勢にした状態で、後方に向けて開口することを特徴とする。
【００１０】
請求項２の湯沸器によれば、前記シャワーヘッドを前記垂下姿勢にした状態で、前記覆い部は後方に向けて延びていてもよい。
【発明の効果】
（【００１１】以降は省略されています）
