公開番号2025164105
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024067877
出願日2024-04-19
発明の名称加熱調理装置
出願人株式会社パロマ
代理人個人,個人
主分類A47J 37/06 20060101AFI20251023BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】触媒プレートへの固定部材の装着の容易化を図ることができる加熱調理装置を提供する。
【解決手段】第1フレーム5の上面に触媒プレート8を位置決めする。そして、第1フレーム5の右支持壁51及び左支持壁52の夫々に設けられたバーリング穴57,58のバーリング部を、第2フレーム6の対応する右突出壁61及び左突出壁62の夫々に設けられたスリット67,68に差し入れる。その状態で、第2フレーム6が第1フレーム5側に押圧されることで、第2フレーム6がスリット67,68及びバーリング部により第1フレーム5側にガイドされる。そして、一対の係止部612が一対の被係止穴512に嵌り込み、一対の係止部622が一対の被係止穴522に嵌り込む。
【選択図】図7
特許請求の範囲【請求項１】
グリル庫内から流れる燃焼排気を前記グリル庫外に排出する排気ダクトを備え、前記排気ダクト内に、触媒プレートが固定部材で固定される加熱調理装置において、
前記触媒プレートの厚み方向を上下方向と仮定した場合に、
前記固定部材は、
前記触媒プレートの下側から装着される第１フレームと、
前記触媒プレートの上側から装着される第２フレームと
を備え、
前記第１フレームと前記第２フレームを相互に組み合わせた状態で、前記触媒プレートを内側に支持するものであって、
前記第１フレームは、
前記触媒プレートを下側から支持し、前記触媒プレートと相対する第１開口部を有する第１本体部と、
前記第１本体部の左右両端部から前記触媒プレートの上面よりも上方に突出し、前記触媒プレートの右面及び左面を左右方向の両側から夫々支持する右支持壁及び左支持壁と
を備え、
前記第２フレームは、
前記触媒プレートを上側から支持し、前記触媒プレートを介して前記第１開口部と相対する第２開口部を有する第２本体部と、
前記第２本体部の左右両端部から上方に突出し、前記触媒プレートの前記上面よりも上側で前記右支持壁及び前記左支持壁の夫々の内面と重合する右突出壁及び左突出壁と
を備え、
前記右突出壁及び前記左突出壁は、
前記上下方向に延びるスリットと、
前記スリットの前後両側で前記第２開口部とは反対側に突出する一対の係止部と
を備え、
前記右支持壁及び前記左支持壁は、
前記排気ダクトに設けられたダクト側固定穴に重合してビスで締結されるビス穴と、前記ビス穴の内周縁から前記左右方向の中央に向けて突出するバーリング部とを有するバーリング穴と、
前記バーリング穴の前後両側で且つ前記係止部に対応する位置に設けられた一対の被係止穴と
を備え、
前記右支持壁及び前記左支持壁の夫々に設けられた前記バーリング穴の前記バーリング部を、対応する前記右突出壁及び前記左突出壁の夫々に設けられた前記スリットに差し入れた状態で、前記第２フレームが前記第１フレーム側に押圧されることで、前記第２フレームが前記スリット及び前記バーリング部により前記第１フレーム側にガイドされ、前記係止部が前記被係止穴に嵌り込むこと
を特徴とする加熱調理装置。
続きを表示（約 140 文字）【請求項２】
前記第２本体部は、前記第２開口部を中央に備える枠部を備え、
前記スリットは、前記枠部まで延び、
前記バーリング部の突出する幅は、前記右突出壁及び前記左突出壁の夫々の厚み幅よりも大きいこと
を特徴とする請求項１に記載の加熱調理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、加熱調理装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、排気ダクト内に、被調理物から発生した油煙を焼いて消失させるアフターバーナと、上記アフターバーナの燃焼により加熱されて活性化する触媒プレートとを備えたグリルが知られている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－５５１８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
通常、触媒プレートは固定部材を装着した状態で排気ダクト内に固定される。グリルの生産効率を上げる為には、触媒プレートに対する固定部材の装着の容易化が求められていた。
【０００５】
本発明の目的は、触媒プレートへの固定部材の装着の容易化を図ることができる加熱調理装置を提供することである。
【課題を解決するための手段】
【０００６】
請求項１の加熱調理装置は、グリル庫内から流れる燃焼排気を前記グリル庫外に排出する排気ダクトを備え、前記排気ダクト内に触媒プレートが固定部材で固定される加熱調理装置において、前記触媒プレートの厚み方向を上下方向と仮定した場合に、前記固定部材は、前記触媒プレートの下側から装着される第１フレームと、前記触媒プレートの上側から装着される第２フレームとを備え、前記第１フレームと前記第２フレームを相互に組み合わせた状態で、前記触媒プレートを内側に支持するものであって、前記第１フレームは、前記触媒プレートを下側から支持し、前記触媒プレートと相対する第１開口部を有する第１本体部と、前記第１本体部の左右両端部から前記触媒プレートの上面よりも上方に突出し、前記触媒プレートの右面及び左面を左右方向の両側から夫々支持する右支持壁及び左支持壁とを備え、前記第２フレームは、前記触媒プレートを上側から支持し、前記触媒プレートを介して前記第１開口部と相対する第２開口部を有する第２本体部と、前記第２本体部の左右両端部から上方に突出し、前記触媒プレートの前記上面よりも上側で前記右支持壁及び前記左支持壁の夫々の内面と重合する右突出壁及び左突出壁とを備え、前記右突出壁及び前記左突出壁は、前記上下方向に延びるスリットと、前記スリットの前後両側で前記第２開口部とは反対側に突出する一対の係止部とを備え、前記右支持壁及び前記左支持壁は、前記排気ダクトに設けられたダクト側固定穴に重合してビスで締結されるビス穴と、前記ビス穴の内周縁から前記左右方向の中央に向けて突出するバーリング部とを有するバーリング穴と、前記バーリング穴の前後両側で且つ前記係止部に対応する位置に設けられた一対の被係止穴とを備え、前記右支持壁及び前記左支持壁の夫々に設けられた前記バーリング穴の前記バーリング部を、対応する前記右突出壁及び前記左突出壁の夫々に設けられた前記スリットに差し入れた状態で、前記第２フレームが前記第１フレーム側に押圧されることで、前記第２フレームが前記スリット及び前記バーリング部により前記第１フレーム側にガイドされ、前記係止部が前記被係止穴に嵌り込むことを特徴とする。
【０００７】
請求項２の加熱調理装置の前記第２本体部は、前記第２開口部を中央に備える枠部を備え、前記スリットは、前記枠部まで延び、前記バーリング部の突出する幅は、前記右突出壁及び前記左突出壁の夫々の厚み幅よりも大きくてもよい。
【発明の効果】
【０００８】
請求項１の加熱調理装置によれば、スリットが枠部まで延びているので、第２フレームを落とし込む際にバーリング部が第２フレームに引っ掛かるのを防止できる。また右突出壁及び左突出壁の厚み幅よりも突出するバーリング部を受け入れることができるので、バーリング部のスリットからの脱落を防止できる。よって、加熱調理器は排気ダクト内においてより安定的に触媒プレートを支持できる。
【０００９】
請求項２の加熱調理装置によれば、スリットが第２本体部の枠部まで延びているので、第２フレームを落とし込む際にバーリング部が第２フレームに引っ掛かるのを防止できる。また右突出壁及び左突出壁の厚み幅よりも突出するバーリング部を受け入れることができるので、バーリング部の案内溝からの脱落を防止できる。よって、加熱調理器は排気ダクト内においてより安定的に触媒プレートを支持できる。
【図面の簡単な説明】
【００１０】

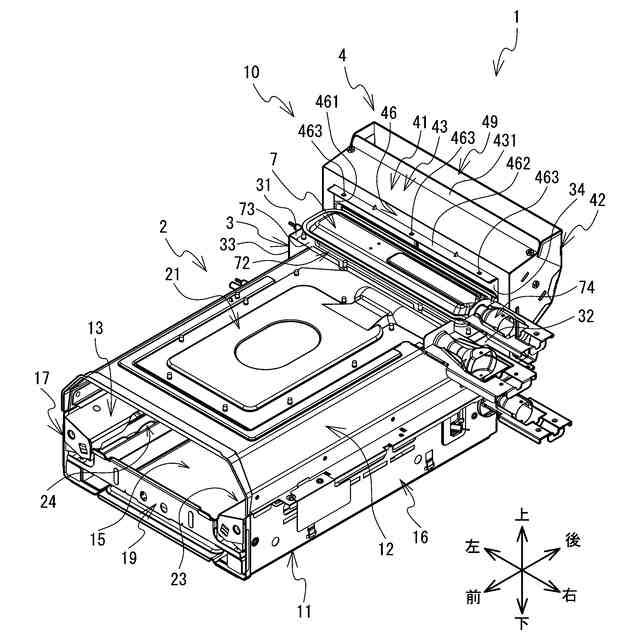

グリル装置１の斜視図である。

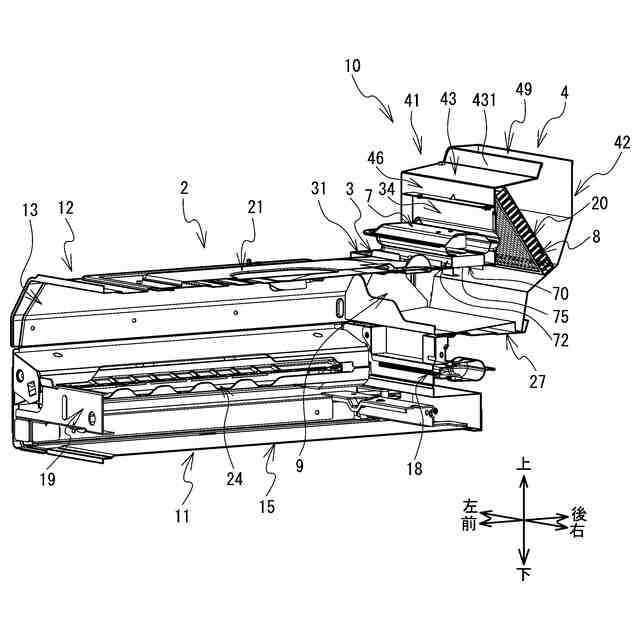

グリル装置１の断面斜視図である。

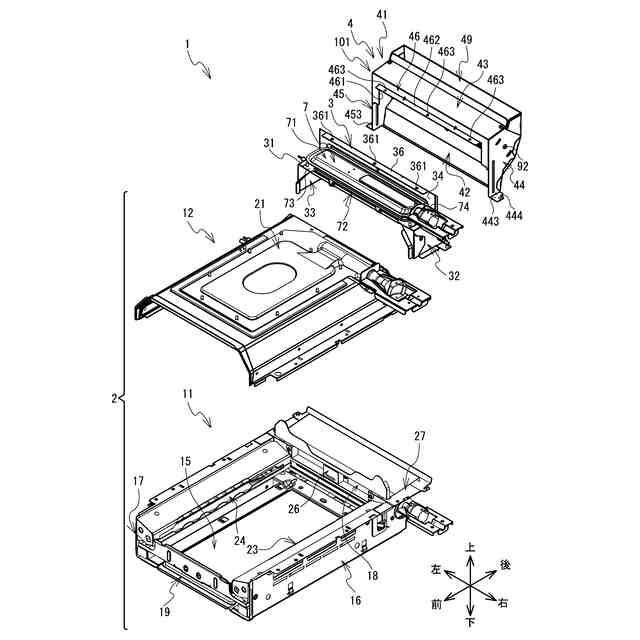

グリル装置１の分解斜視図である。

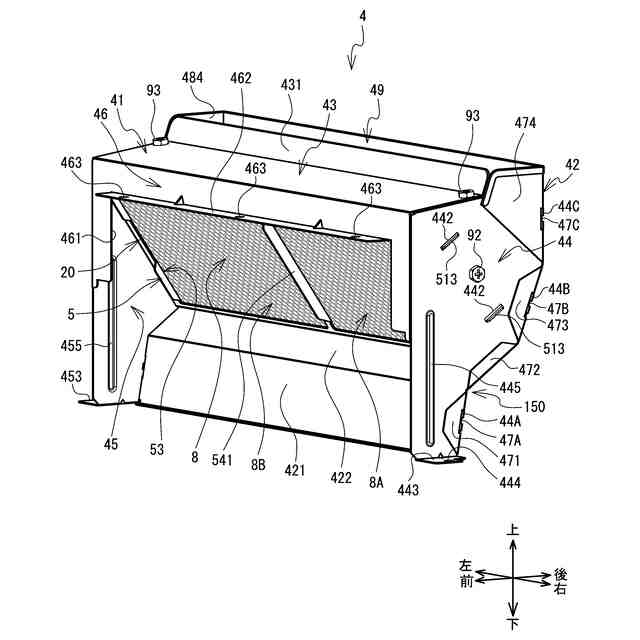

ダクト本体４の斜視図である。

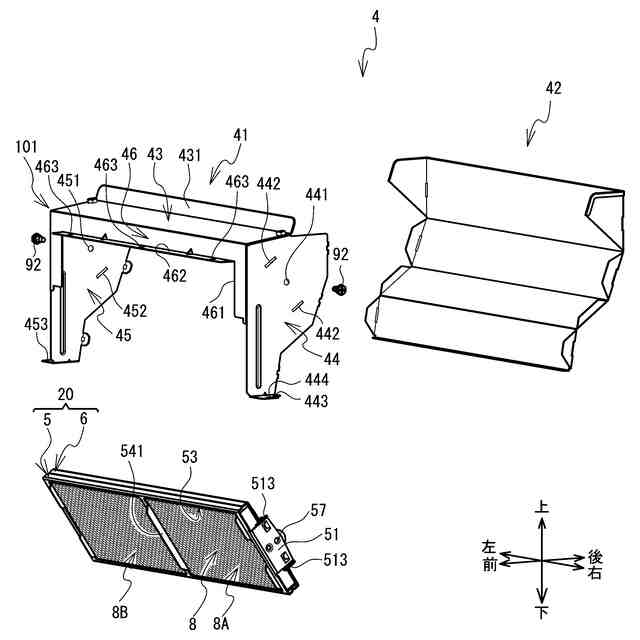

ダクト本体４の分解斜視図である。

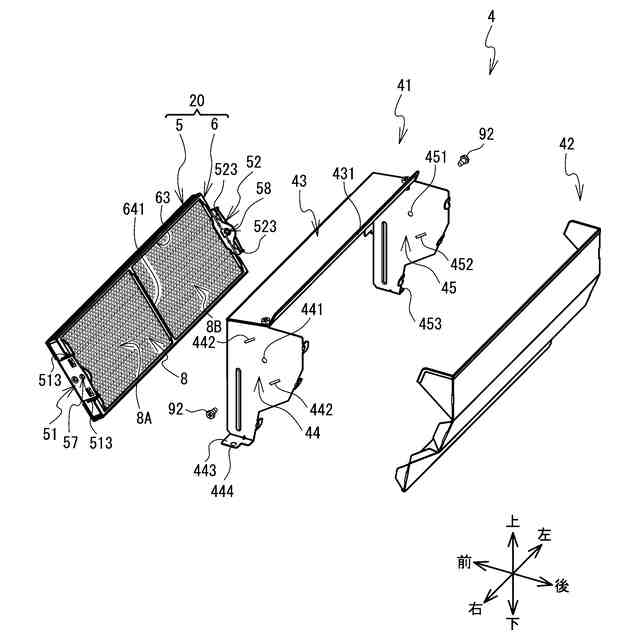

図５とは別角度から見たダクト本体４の分解斜視図である。
固定部材２０が装着された触媒プレート８の斜視図である。

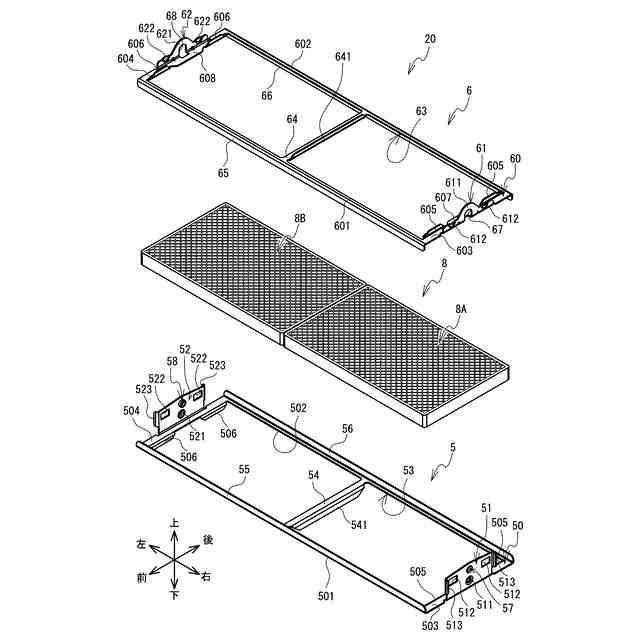

固定部材２０及び触媒プレート８の分解斜視図である。

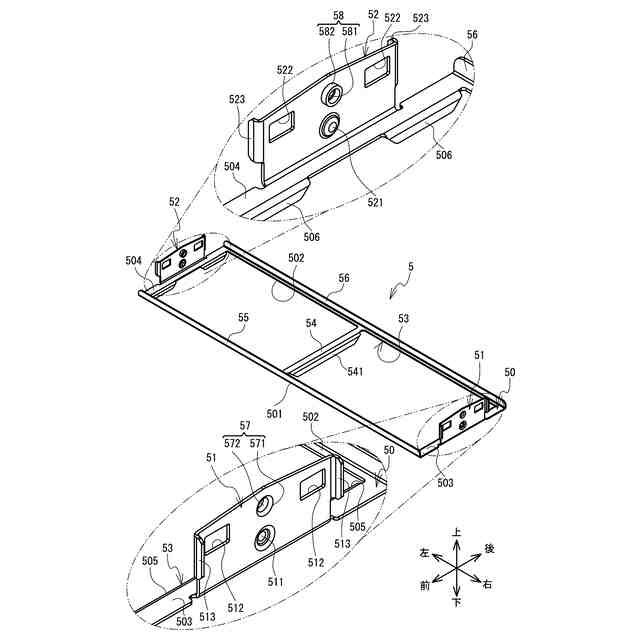

第１フレーム５の斜視図である。

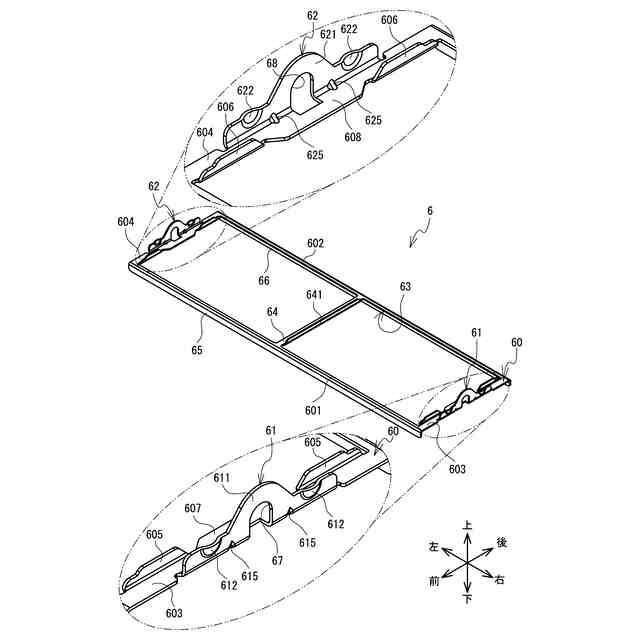

第２フレーム６の斜視図である。
第１フレーム５の上に触媒プレート８が位置決めされた状態の斜視図である。
排気ダクト１０内における燃焼排気の流れを示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
