公開番号2025164960
公報種別公開特許公報(A)
公開日2025-10-31
出願番号2024068740
出願日2024-04-21
発明の名称ガスコンロの製造方法およびガスコンロ
出願人株式会社パロマ
代理人個人
主分類F24C 15/08 20060101AFI20251024BHJP(加熱;レンジ;換気)
要約【課題】ガスコンロにおいて背板部と排気ダクトとの干渉を回避しやすく、かつ、ガスコンロを設計・製造する上で、設計変更や部品点数の増大を抑制しやすい技術を提供する。
【解決手段】
第1グリル庫105Aは、第1仕様のガスコンロ101とは異なる第2仕様のガスコンロ201と一部形状が共通化され、第1の下側構成部120が、第2の下側構成部220と共通形状とされている。ガスコンロ101の第1背板部102Cは、第1背板部102Cの上下方向の中心位置よりも上方側に膨出部103が設けられ、膨出部103内に、触媒140の一部を配置する構成となっている。第2背板部202Cは、第2排気ダクト207を入り込ませるための後方側への膨らみが設けられない構成である。そして、第1背板部102Cの上下方向中心位置よりも下側の形状と、第2背板部202Cの上下方向中心位置よりも下側の形状とが共通形状とされている。
【選択図】図5
特許請求の範囲【請求項１】
上方側に向かって火炎を放出する１以上のコンロバーナと、
前記コンロバーナの少なくとも一部を収容する構成をなし、上端部側が開口した筐体と、
前記筐体の上端部に取り付けられ、前記筐体の上端部側の開口を部分的に閉塞する天板と、
前記筐体内に収容され、グリル庫と、前記グリル庫内を加熱するグリルバーナと、を有するグリル装置と、
排気口を有し、前記グリル庫で生じた煙を前記排気口に導いて排気する排気ダクトと、
を備えたガスコンロの製造方法であって、
前記グリル庫で生じた煙又は臭気成分の少なくともいずれかを加熱するアフターバーナを用いるか否かを選択する第１選択工程と、
前記第１選択工程で前記アフターバーナを用いることが選択された場合には前記グリル庫として第１グリル庫を選択し、前記第１選択工程で前記アフターバーナを用いないことが選択される場合には前記グリル庫として前記第１グリル庫とは異なる第２グリル庫を選択する第２選択工程と、
前記第２選択工程で前記第１グリル庫が選択される場合には前記排気ダクトとして第１排気ダクトを選択し、前記第２選択工程で前記第２グリル庫が選択される場合には前記排気ダクトとして第２排気ダクトを選択する第３選択工程と、
前記第３選択工程で前記第１排気ダクトが選択される場合には前記筐体として第１筐体を選択し、前記第２選択工程で前記第２排気ダクトが選択される場合には前記筐体として第２筐体を選択する第４選択工程と、
前記第２選択工程で選択された前記グリル庫および前記第３選択工程で選択された前記排気ダクトを、前記第４選択工程で選択された前記筐体に組み付ける組付工程と、
を含み、
前記第１筐体は、第１底壁部と、一対の第１側壁部と、第１背板部と、第１前枠部とによって前記第１グリル庫の収容空間が囲まれる箱状形態をなし、
前記第２筐体は、第２底壁部と、一対の第２側壁部と、第２背板部と、第２前枠部とによって前記第１グリル庫の収容空間が囲まれる箱状形態をなし、
前記第１グリル庫は、前記グリルバーナおよび前記アフターバーナを収容しつつ保持する第１の上側構成部と、前記第１の上側構成部に対して下側から組付けられる第１の下側構成部と、を備えた構成とされ、
前記第２グリル庫は、前記グリルバーナを収容しつつ保持するとともに前記アフターバーナを収容しない構成をなす第２の上側構成部と、前記第２の上側構成部に対して下側から組付けられる構成をなし且つ前記第１の下側構成部と共通形状をなす第２の下側構成部と、を備えた構成とされ、
前記第１排気ダクトは、内部に触媒が設けられた構成とされ、
前記第２排気ダクトは内部に触媒が設けられない構成とされ
前記第１背板部は、当該第１背板部の上下方向の中心位置よりも上方側に膨出部が設けられ、前記膨出部内に前記第１排気ダクトの一部が入り込み、
前記第２背板部は前記第２排気ダクトを入り込ませるための後方側への膨らみが設けられない構成である
ガスコンロの製造方法。
続きを表示（約 1,000 文字）【請求項２】
前記第１背板部の上下方向中心位置よりも下側の形状と、前記第２背板部の上下方向中心位置よりも下側の形状とが共通形状とされている
請求項１に記載のガスコンロの製造方法。
【請求項３】
前記第１底壁部と前記第２底壁部とが共通形状とされ、
前記一対の第１側壁部と前記一対の第２側壁部とが共通形状とされる
請求項１又は請求項２に記載のガスコンロの製造方法。
【請求項４】
前記膨出部内に、前記触媒の一部を配置する
請求項１又は請求項２に記載のガスコンロの製造方法。
【請求項５】
上方側に向かって火炎を放出する１以上のコンロバーナと、
前記コンロバーナの少なくとも一部を収容する構成をなし、上端部側が開口した筐体と、
前記筐体の上端部に取り付けられ、前記筐体の上端部側の開口を部分的に閉塞する天板と、
前記筐体内に収容され、第１グリル庫と、前記グリル庫内を加熱するグリルバーナと、を有するグリル装置と、
前記第１グリル庫で生じた煙又は臭気成分の少なくともいずれかを加熱するアフターバーナと、
排気口を有し、前記第１グリル庫で生じた煙を前記排気口に導いて排気する第１排気ダクトと、
を備えたガスコンロであって、
前記第１グリル庫は、前記グリルバーナおよび前記アフターバーナを収容しつつ保持する第１の上側構成部と、前記第１の上側構成部に対して下側から組付けられる第１の下側構成部と、を備えた構成とされ、
前記第１排気ダクトは、内部に触媒が設けられた構成とされており、
前記第１グリル庫は、当該ガスコンロとは異なる仕様のガスコンロと一部形状が共通化されており、
前記異なる仕様のガスコンロは、前記第１グリル庫とは異なる第２グリル庫と、前記第１排気ダクトとは異なる第２排気ダクトと、を備えたものであり、
前記第２グリル庫は、前記グリルバーナを収容しつつ保持するとともに前記アフターバーナを収容しない構成をなす第２の上側構成部と、前記第２の上側構成部に対して下側から組付けられる第２の下側構成部と、を備えたものであり、
前記第２排気ダクトは内部に触媒が設けられないものであり、
前記第１の下側構成部が、前記第２の下側構成部と共通形状とされている
ガスコンロ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ガスコンロの製造方法およびガスコンロに関する。
続きを表示（約 4,000 文字）【背景技術】
【０００２】
特許文献１には、ビルトインコンロが開示されている。このコンロは、略直方体状の筐体を備え、筐体の開口する上部には、天板が固定される。天板の右手前には右バーナ、左手前には左バーナ、中央奥側には奥バーナが設けられる。天板の後端側中央には、グリル用の排気口が設けられる。筐体内にはグリル庫が設けられ、筐体の前面の中央には、グリル扉が手前に引き出し可能に設けられる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－８５３６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のビルトインコンロを含め、従来のビルトインコンロは、例えば、キャビネットの上面に形成された開口部周縁部上に筐体を挿入するように取り付け、キャビネットによって吊り下げ支持されるようにキャビネットに載置される構成のものが多い。この種のガスコンロでは、筐体を開口部内に入り込ませる際に干渉を生じにくくするように、筐体の側壁部の後端部や背板部を、後方側となるにつれて上位置となるような傾斜形状とするような対策が講じられている。
【０００５】
ところで、ガスコンロでは、背板部の近くに、グリル庫で生じた排気を放出するための排気ダクトが設けられる構成のものが多く、背板部を上述の傾斜形状としたガスコンロなどのように、背板部が排気ダクトに近づきやすい構造のものでは、排気ダクトと背板部との干渉が問題となる。このような干渉は回避する必要があるが、回避のために過度な設計変更や部品点数の増大を招くことは望ましくない。
【０００６】
本開示の目的の一つは、ガスコンロにおいて背板部と排気ダクトとの干渉を回避しやすく、かつ、ガスコンロを設計・製造する上で、設計変更や部品点数の増大を抑制しやすい技術を提供することである。
【課題を解決するための手段】
【０００７】
本開示の一つであるガスコンロの製造方法は、
上方側に向かって火炎を放出する１以上のコンロバーナと、
前記コンロバーナの少なくとも一部を収容する構成をなし、上端部側が開口した筐体と、
前記筐体の上端部に取り付けられ、前記筐体の上端部側の開口を部分的に閉塞する天板と、
前記筐体内に収容され、グリル庫と、前記グリル庫内を加熱するグリルバーナと、を有するグリル装置と、
排気口を有し、前記グリル庫で生じた煙を前記排気口に導いて排気する排気ダクトと、
を備えたガスコンロの製造方法であって、
前記グリル庫で生じた煙又は臭気成分の少なくともいずれかを加熱するアフターバーナを用いるか否かを選択する第１選択工程と、
前記第１選択工程で前記アフターバーナを用いることが選択された場合には前記グリル庫として第１グリル庫を選択し、前記第１選択工程で前記アフターバーナを用いないことが選択される場合には前記グリル庫として前記第１グリル庫とは異なる第２グリル庫を選択する第２選択工程と、
前記第２選択工程で前記第１グリル庫が選択される場合には前記排気ダクトとして第１排気ダクトを選択し、前記第２選択工程で前記第２グリル庫が選択される場合には前記排気ダクトとして第２排気ダクトを選択する第３選択工程と、
前記第３選択工程で前記第１排気ダクトが選択される場合には前記筐体として第１筐体を選択し、前記第２選択工程で前記第２排気ダクトが選択される場合には前記筐体として第２筐体を選択する第４選択工程と、
前記第２選択工程で選択された前記グリル庫および前記第３選択工程で選択された前記排気ダクトを、前記第４選択工程で選択された前記筐体に組み付ける組付工程と、
を含み、
前記第１筐体は、第１底壁部と、一対の第１側壁部と、第１背板部と、第１前枠部とによって前記第１グリル庫の収容空間が囲まれる箱状形態をなし、
前記第２筐体は、第２底壁部と、一対の第２側壁部と、第２背板部と、第２前枠部とによって前記第１グリル庫の収容空間が囲まれる箱状形態をなし、
前記第１グリル庫は、前記グリルバーナおよび前記アフターバーナを収容しつつ保持する第１の上側構成部と、前記第１の上側構成部に対して下側から組付けられる第１の下側構成部と、を備えた構成とされ、
前記第２グリル庫は、前記グリルバーナを収容しつつ保持するとともに前記アフターバーナを収容しない構成をなす第２の上側構成部と、前記第２の上側構成部に対して下側から組付けられる構成をなし且つ前記第１の下側構成部と共通形状をなす第２の下側構成部と、を備えた構成とされ、
前記第１排気ダクトは、内部に触媒が設けられた構成とされ、
前記第２排気ダクトは内部に触媒が設けられない構成とされ
前記第１背板部は、当該第１背板部の上下方向の中心位置よりも上方側に膨出部が設けられ、前記膨出部内に前記第１排気ダクトの一部が入り込み、
前記第２背板部は前記第２排気ダクトを入り込ませるための後方側への膨らみが設けられない構成である
【０００８】
本開示の一つであるガスコンロは、
上方側に向かって火炎を放出する１以上のコンロバーナと、
前記コンロバーナの少なくとも一部を収容する構成をなし、上端部側が開口した筐体と、
前記筐体の上端部に取り付けられ、前記筐体の上端部側の開口を部分的に閉塞する天板と、
前記筐体内に収容され、第１グリル庫と、前記グリル庫内を加熱するグリルバーナと、を有するグリル装置と、
前記第１グリル庫で生じた煙又は臭気成分の少なくともいずれかを加熱するアフターバーナと、
排気口を有し、前記第１グリル庫で生じた煙を前記排気口に導いて排気する第１排気ダクトと、
を備えたガスコンロであって、
前記第１グリル庫は、前記グリルバーナおよび前記アフターバーナを収容しつつ保持する第１の上側構成部と、前記第１の上側構成部に対して下側から組付けられる第１の下側構成部と、を備えた構成とされ、
前記第１排気ダクトは、内部に触媒が設けられた構成とされており、
前記第１グリル庫は、当該ガスコンロとは異なる仕様のガスコンロと一部形状が共通化されており、
前記異なる仕様のガスコンロは、前記第１グリル庫とは異なる第２グリル庫と、前記第１排気ダクトとは異なる第２排気ダクトと、を備えたものであり、
前記第２グリル庫は、前記グリルバーナを収容しつつ保持するとともに前記アフターバーナを収容しない構成をなす第２の上側構成部と、前記第２の上側構成部に対して下側から組付けられる第２の下側構成部と、を備えたものであり、
前記第２排気ダクトは内部に触媒が設けられないものであり、
前記第１の下側構成部が、前記第２の下側構成部と共通形状とされている。
【発明の効果】
【０００９】
本開示に係る技術によれば、ガスコンロにおいて背板部と排気ダクトとの干渉を回避しやすく、かつ、ガスコンロを設計・製造する上で、設計変更や部品点数の増大を抑制しやすい。
【図面の簡単な説明】
【００１０】
図１は、第１実施形態に係るガスコンロを概略的に例示する斜視図である。
図２は、図１のガスコンロの正面図である。

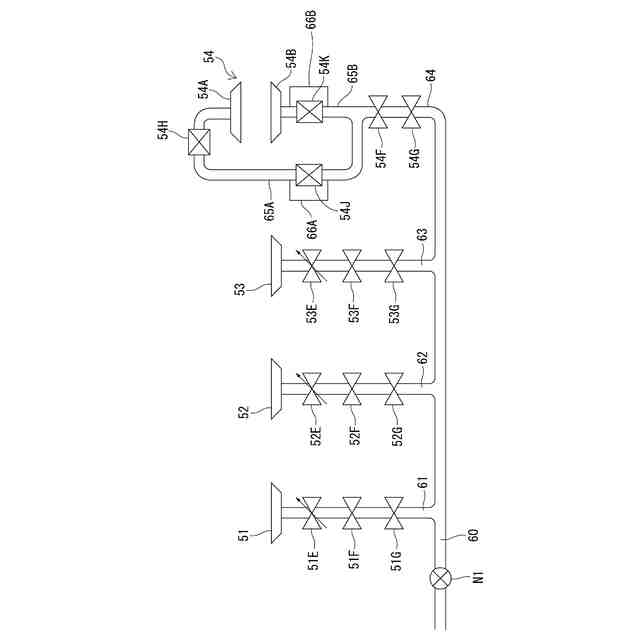

図３は、図１のガスコンロにおける各ガスバーナへのガスの供給構造を概略的に示す説明図である。
図４は、図１のガスコンロの電気的構成を例示するブロック図である。

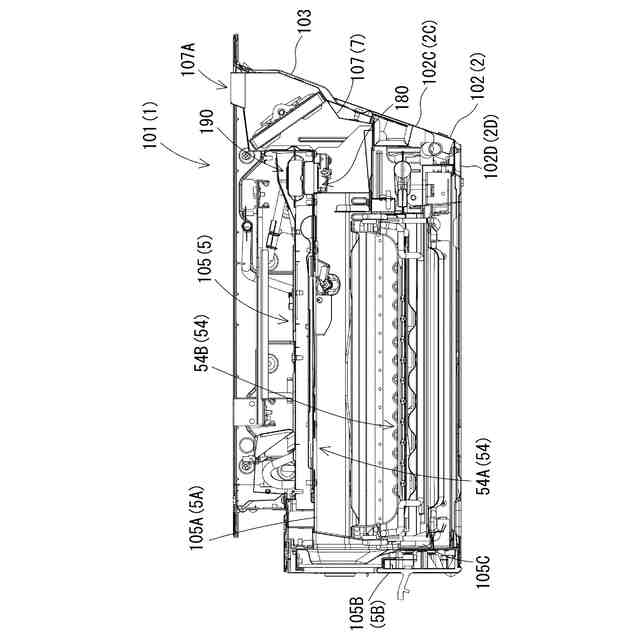

図５は、第１仕様のガスコンロの筐体内の内部構成を概略的に例示する断面図である。

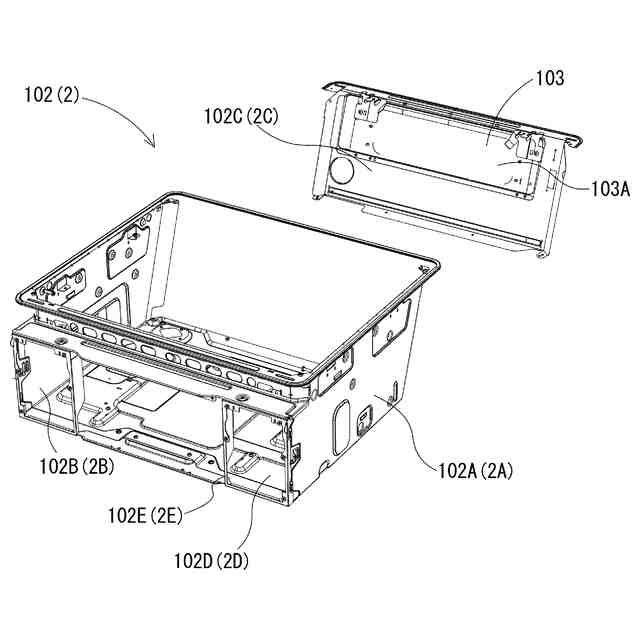

図６は、第１仕様のガスコンロの筐体の一部を分解して概略的に例示する分解斜視図である。
図７は、第１仕様のガスコンロの筐体内の内部構成について、主に、第１筐体と第１グリル装置との関係を示す概略図である。
図８は、第１仕様のガスコンロの一部についての斜視断面図である。

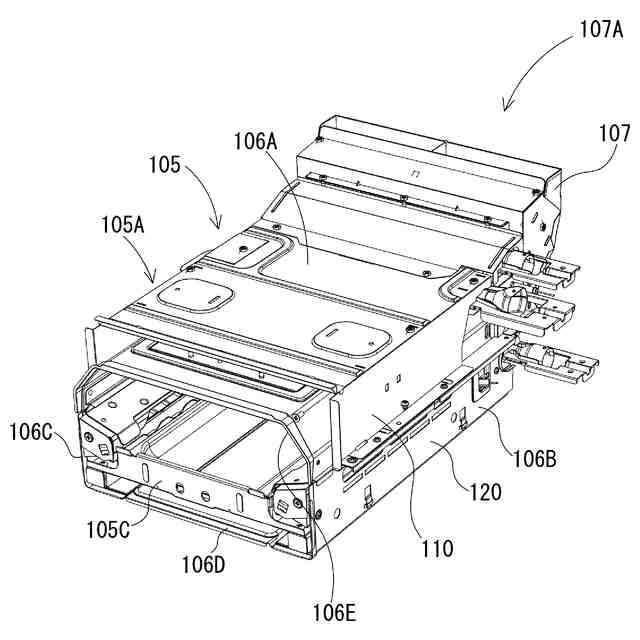

図９は、第１仕様のガスコンロの第１グリル装置及び第１排気ダクトを概略的に例示する斜視図である。
図１０は、第１仕様のガスコンロの第１グリル装置及び第１排気ダクトの側面図である。
図１１は、第１仕様のガスコンロの第１グリル装置及び第１排気ダクトの分解斜視図である。
図１２は、第１仕様のガスコンロの第１グリル装置及び第１排気ダクトを分解した構成の側面図である。
図１３は、第１仕様のガスコンロの第１グリル装置及び第１排気ダクトの分解斜視断面図である。
図１４は、第２仕様のガスコンロの筐体内の内部構成について、主に、第２筐体と第２グリル装置との関係を示す概略図である。
図１５は、第２仕様のガスコンロの筐体の一部を分解して概略的に例示する分解斜視図である。
図１６は、第２仕様のガスコンロの第２グリル装置及び第２排気ダクトを概略的に例示する斜視図である。
図１７は、第２仕様のガスコンロの第２グリル装置及び第２排気ダクトの側面図である。
図１８は、第２仕様のガスコンロの第２グリル装置及び第２排気ダクトの分解斜視図である。
図１９は、第２仕様のガスコンロの第２グリル装置及び第２排気ダクトを分解した構成の側面図である。
図２０は、第２仕様のガスコンロの第１グリル装置及び第１排気ダクトの分解斜視断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
