公開番号2025173361
公報種別公開特許公報(A)
公開日2025-11-27
出願番号2024078916
出願日2024-05-14
発明の名称食器洗浄機用ブースター
出願人株式会社パロマ
代理人個人,個人
主分類A47L 15/42 20060101AFI20251119BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】筐体内での熱源ユニット及びタンクの固定構造を合理化して生産性を高め、低コスト化及び軽量化を図る。
【解決手段】食器洗浄機用ブースター1において、熱源ユニット3とタンク4と内部循環路5とを収容する筐体2は、平面視が矩形の底板10と、底板10の四隅に立設される4本の縦フレーム13,13・・とを含み、タンク4は、縦フレーム13Aとの間に介在されるタンク用固定板36によって縦フレーム13Aに連結されると共に、タンク4には、熱源ユニット3を固定するための熱源用固定板40が取り付けられている。
【選択図】図3
特許請求の範囲【請求項１】
筐体内に、
熱源ユニットと、
水を貯留するタンクと、
循環ポンプを備えて前記タンク内の水を前記熱源ユニットとの間で循環させる内部循環路と、が収容され、
前記循環ポンプを作動させて前記タンク内の水を前記内部循環路を介して前記熱源ユニットとの間で循環させながら前記熱源ユニットで加熱し、加熱した湯水を外部の食器洗浄機へ供給可能な食器洗浄機用ブースターであって、
前記筐体は、平面視が矩形又は正方形の底板と、前記底板の四隅に立設される４本の縦フレームとを少なくとも含み、
前記タンクは、１の前記縦フレームとの間に介在されるタンク用固定板によって前記１の縦フレームに連結されると共に、前記タンクには、前記熱源ユニットを固定するための熱源用固定板が取り付けられていることを特徴とする食器洗浄機用ブースター。
続きを表示（約 160 文字）【請求項２】
前記タンクは、前記熱源ユニットの後側で前記筐体の後側の前記１の縦フレームに前記タンク用固定板により連結されると共に、前記タンクの前面に前記熱源用固定板が取り付けられて、前記熱源ユニットは、前記タンクの前側で前記熱源用固定板に固定されていることを特徴とする請求項１に記載の食器洗浄機用ブースター。

発明の詳細な説明【技術分野】
【０００１】
本開示は、業務用の食器洗浄機に高温の湯を供給するために設置される食器洗浄機用ブースターに関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
業務用の食器洗浄システムは、例えば特許文献１に開示されるように、洗浄室に搬入された食器を洗浄する食器洗浄機と、食器洗浄機に並設されて食器洗浄機に濯ぎ用の湯を供給するための食器洗浄機用ブースターとを備えたものが知られている。食器洗浄機用ブースターは、例えば特許文献２に開示されるように、バーナ及び熱交換器を備えて供給された水をバーナの燃焼排気によって加熱する瞬間加熱式の熱源ユニットと、熱源ユニットで加熱された湯を貯湯するタンクユニット（タンク）とを備えて、タンク内の湯を外部の給湯用配管を介して食器洗浄機へ供給可能となっている。この食器洗浄機用ブースターでは、タンク内の水位が下がると水道水が補給され、タンク内の湯水の温度が所定温度から低下すると、熱源ユニットが作動してタンク内の湯水を循環させながら加熱して、湯水の量及び温度が維持されるようになっている。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－２３９０２４号公報
特開２０１９－１４１２５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記従来の食器洗浄機用ブースターの筐体内において、熱源ユニットは、筐体の壁板（外パネル）と内側のカバーとで囲まれる格好で固定され、タンクは、前後に設けた係止板や取付金具を、筐体内に設けた支持バーに係止させて固定されている。
しかし、このように熱源ユニットとタンクとが別々の部材を介して筐体内に固定されると、組み付けに係る部品点数や組み付け工数が多くなり、生産性が低下してコストアップに繋がる。また、重量が大きくなるため、運搬や移動の負担も増すことになる。
【０００５】
そこで、本開示は、筐体内での熱源ユニット及びタンクの固定構造を合理化して生産性を高め、低コスト化及び軽量化を図ることができる食器洗浄機用ブースターを提供することを目的としたものである。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本開示は、筐体内に、
熱源ユニットと、
水を貯留するタンクと、
循環ポンプを備えて前記タンク内の水を前記熱源ユニットとの間で循環させる内部循環路と、が収容され、
前記循環ポンプを作動させて前記タンク内の水を前記内部循環路を介して前記熱源ユニットとの間で循環させながら前記熱源ユニットで加熱し、加熱した湯水を外部の食器洗浄機へ供給可能な食器洗浄機用ブースターであって、
前記筐体は、平面視が矩形又は正方形の底板と、前記底板の四隅に立設される４本の縦フレームとを少なくとも含み、
前記タンクは、１の前記縦フレームとの間に介在されるタンク用固定板によって前記１の縦フレームに連結されると共に、前記タンクには、前記熱源ユニットを固定するための熱源用固定板が取り付けられていることを特徴とする。
本開示の別の態様は、上記構成において、前記タンクは、前記熱源ユニットの後側で前記筐体の後側の前記１の縦フレームに前記タンク用固定板により連結されると共に、前記タンクの前面に前記熱源用固定板が取り付けられて、前記熱源ユニットは、前記タンクの前側で前記熱源用固定板に固定されていることを特徴とする。
【発明の効果】
【０００７】
本開示によれば、タンク用固定板を介して１の縦フレームに連結されたタンクに対し、熱源用固定板を介して熱源ユニットを固定するので、筐体内での熱源ユニット及びタンクの固定をタンク用固定板及び熱源用固定板のみで簡単に行うことができる。よって、筐体内での熱源ユニット及びタンクの固定構造を合理化して生産性を高め、低コスト化及び軽量化を図ることができる。
本開示の別の態様によれば、上記効果に加えて、熱源ユニットは、タンクの前側で熱源用固定板に固定されるので、熱源ユニットの前側や横側に熱源用固定板が位置することがない。よって、内部循環路の組み付けやメンテナンスを行う際に熱源用固定板が邪魔になることがなく、組み付け作業及びメンテナンス作業に係る作業性を良好とすることができる。
【図面の簡単な説明】
【０００８】
食器洗浄機用ブースターの斜視図である。
食器洗浄機用ブースターの中央縦断面図である。

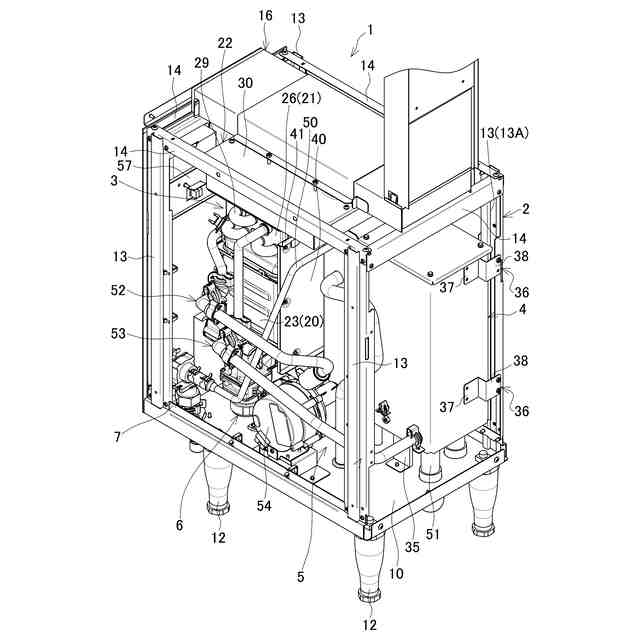

天板と前後左右の外パネルとを省略した状態を右後ろ上方から示す斜視図である。
図２のＡ－Ａ線部分の拡大断面図である。

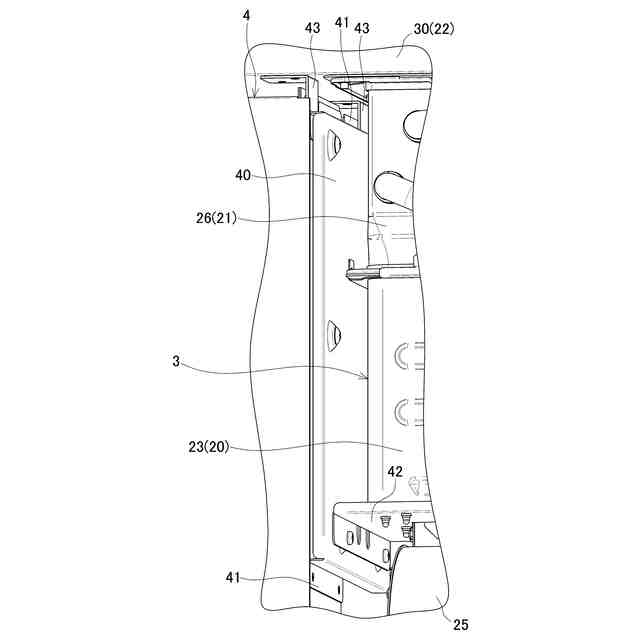

熱源用固定板の取付部分を右側前方から見た斜視図である。

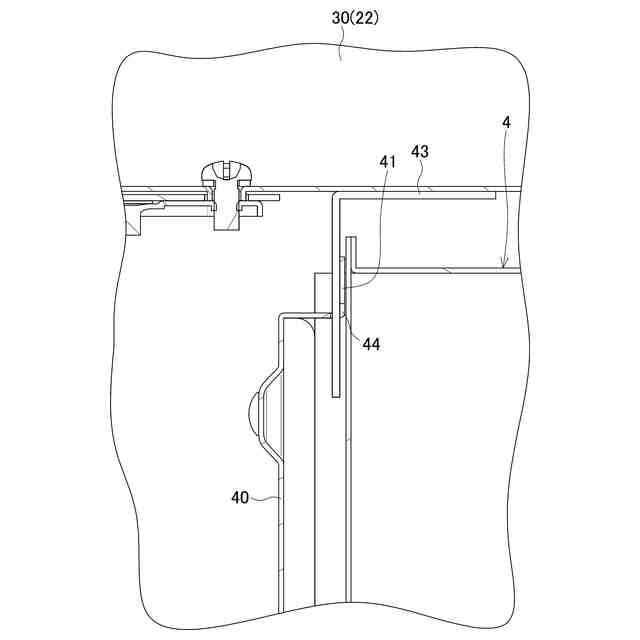

図４のＢ－Ｂ線部分の拡大断面図である。
【発明を実施するための形態】
【０００９】
以下、本開示の実施の形態を図面に基づいて説明する。
図１は、第１の構成に係る食器洗浄機用ブースター（以下単に「ブースター」と略称する。）１の一例を示す斜視図、図２は中央縦断面図、図３は、天板と前後左右の外パネルとを省略した状態を右後ろ上方から示す斜視図である。図４は図２のＡ－Ａ線部分の拡大断面図である。なお、本形態のブースター１では、後述する操作部１７及び給気部１８が設けられる外パネル１５を正面（前面）として説明する。
【００１０】
ブースター１は、筐体２と、熱源ユニット３と、タンク４と、内部循環路５と、ガス供給部６と、注水部７と、コントローラ８とを備えている。
筐体２は、底板１０と、天板１１と、４本の脚１２，１２・・と、４本の縦フレーム１３，１３・・と、４本の横フレーム１４，１４・・と、４枚の外パネル１５，１５・・とを含んでなる。底板１０は、平面視矩形状で、四辺がそれぞれ上向きに折り返されている。各脚１２は、底板１０の下面四隅で下向きに取り付けられて底板１０を水平に支持している。各縦フレーム１３は、底板１０の折り返し部に固定されて底板１０の四隅に立設されている。各横フレーム１４は、前後左右に隣接する縦フレーム１３，１３の上端間に架設されている。天板１１は、横フレーム１４，１４・・に取り付けられて筐体２の上面を閉塞している。天板１１の上面には、熱源ユニット３の後述する排気部２２に接続される排気ダクト１６が設けられている。
各外パネル１５は、底板１０及び天板１１と各縦フレーム１３及び各横フレーム１４とで囲まれる筐体２の前後面及び左右の側面に取り付けられて各面を閉塞している。正面の外パネル１５には、上側に操作部１７が、下側に給気部１８がそれぞれ設けられている。
（【００１１】以降は省略されています）
