公開番号2025172339
公報種別公開特許公報(A)
公開日2025-11-26
出願番号2024077798
出願日2024-05-13
発明の名称ガスコンロ
出願人株式会社パロマ
代理人弁理士法人暁合同特許事務所
主分類F24C 15/08 20060101AFI20251118BHJP(加熱;レンジ;換気)
要約【課題】低コスト化しつつ、左右両領域の構成部品の強度を担保する。
【解決手段】本開示のガスコンロ1は、領域画定部40を備え、領域画定部40は、底壁部23に固定される底板部41と、底板部41の左右両端部にそれぞれ立設される左固定柱80および右固定柱70と、を備え、左固定柱80の上端と右固定柱70の上端とは上梁部25にそれぞれ固定されており、左右両固定柱70,80により、筐体2の右壁部21から左壁部22までの領域を、グリル庫8が配設される中領域CRと、左右のパネルユニット31,32がそれぞれ配設される左領域LRおよび右領域RRと、に区画され、固定柱70,80および左右両壁部21,22のうち固定柱70,80に隣り合う壁部の前端部には、面方向が前端部を向いた前枠部90が固定され、この前枠部90にパネルユニット31,32が固定される。
【選択図】図3
特許請求の範囲【請求項１】
ガスバーナと、
前記ガスバーナを収容する筐体と、を備えたガスコンロであって、
前記筐体は、底壁部と、前記底壁部の左右両端部に立設された左壁部及び右壁部と、前記底壁部の前端部に固定される領域画定部と、左右方向に長く前記筐体の左右幅に対応する長さ寸法を有し前記左壁部の前上端と前記右壁部の前上端とに固定される上梁部と、を備え、
前記領域画定部は、前記底壁部に固定される底板部と、前記底板部の左右両端部にそれぞれ立設される左固定柱および右固定柱と、を備え、前記左固定柱の上端と前記右固定柱の上端とは前記上梁部にそれぞれ固定されており、
前記左右両固定柱により、前記筐体の前記右壁部から前記左壁部までの領域を、グリル庫が配設される中領域と、左右のパネルユニットがそれぞれ配設される左領域および右領域と、に区画され、
前記固定柱および前記左右両壁部のうち前記固定柱に隣り合う壁部の前端部には、面方向が前端部を向いた前枠部が固定され、この前枠部に前記パネルユニットが固定される、ガスコンロ。
続きを表示（約 270 文字）【請求項２】
前記前枠部の少なくとも左右両縁部には、後方に折り返されて前記固定柱および前記筐体の左右両壁部に外接する折り返しが設けられる、請求項１に記載のガスコンロ。
【請求項３】
前記固定柱または前記筐体の前端部には、前記前枠部を位置決めするための位置決め部材が設けられる、請求項１または請求項２に記載のガスコンロ。
【請求項４】
前記前枠部の前端部には、少なくとも前記上梁部と同じ高さ位置にまでのびる侵入防止壁が左右方向にのびて形成されている、請求項１または請求項２に記載のガスコンロ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ガスコンロに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
特開２０２０－８５３６９号公報（下記特許文献１）に記載のコンロの筐体は、左右のパネルユニットを筐体本体部の前面に固定するためのパネル固定部材を備える。このパネル固定部材は、底板部と、底板部の左右両端部から上方に折り曲げ形成され、筐体の左壁部および右壁部の内側に接するように配置される左板部および右板部と、を備える。また、底板部の中寄りの位置には、左固定柱および右固定柱がそれぞれ立設され、左右両固定柱の上端には、上梁部が固定されている。これにより、左板部前部と右板部前部との間の領域が、グリル庫が配設される中領域と、操作パネルが配設される左領域および右領域と、に区画される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－８５３６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、底板部および左右両板部は、筐体の全幅と両板部の高さを足し合わせた長さの板材を一体的に加工したものであるため、歩留まりが悪く、管理工程で歪みが生じることも懸念される。このため、左右両板部と底板部のうち、固定柱の取り付け部間よりも外側の部分を削除して小部品化することが検討されるが、この場合、左領域と右領域の底面および外側面を構成する部材が二重壁から一枚壁になってしまい、強度面での不安がある。
【課題を解決するための手段】
【０００５】
本開示のガスコンロは、ガスバーナと、前記ガスバーナを収容する筐体と、を備えたガスコンロであって、前記筐体は、底壁部と、前記底壁部の左右両端部に立設された左壁部及び右壁部と、前記底壁部の前端部に固定される領域画定部と、左右方向に長く前記筐体の左右幅に対応する長さ寸法を有し前記左壁部の前上端と前記右壁部の前上端とに固定される上梁部と、を備え、前記領域画定部は、前記底壁部に固定される底板部と、前記底板部の左右両端部にそれぞれ立設される左固定柱および右固定柱と、を備え、前記左固定柱の上端と前記右固定柱の上端とは前記上梁部にそれぞれ固定されており、前記左右両固定柱により、前記筐体の前記右壁部から前記左壁部までの領域を、グリル庫が配設される中領域と、左右のパネルユニットがそれぞれ配設される左領域および右領域と、に区画され、前記固定柱および前記左右両壁部のうち前記固定柱に隣り合う壁部の前端部には、面方向が前端部を向いた前枠部が固定され、この前枠部に前記パネルユニットが固定される、ガスコンロである。
【発明の効果】
【０００６】
本開示によれば、パネルユニットが配設される左右両領域の構成部品を、前枠部により補強することで、低コスト化しつつ、左右両領域の構成部品の強度を担保できる。
【図面の簡単な説明】
【０００７】
図１は、ガスコンロの正面図である。

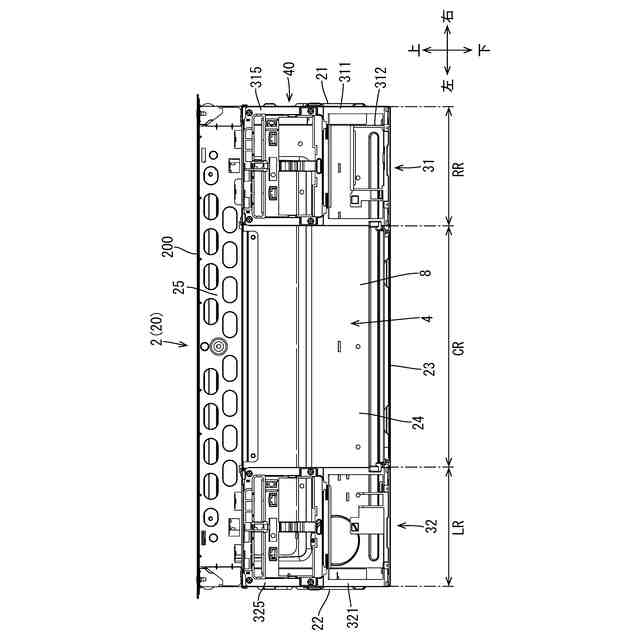

図２は、筐体および左右パネルユニットの正面図である。

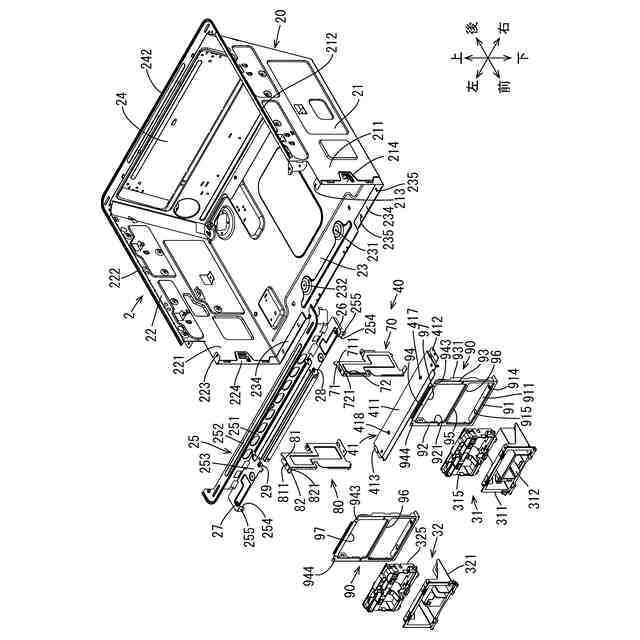

図３は、筐体および左右パネルユニットの分解斜視図である。
図４は、筐体および左右パネルユニットを右前方から見た斜視図である。
図５は、筐体および左右パネルユニットを左前方から見た斜視図である。

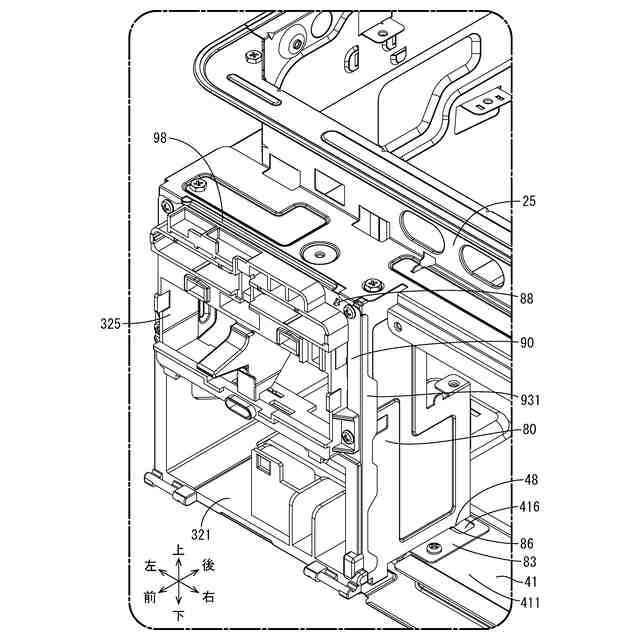

図６は、図４における左パネルユニットの周辺部を拡大して示す斜視図である。

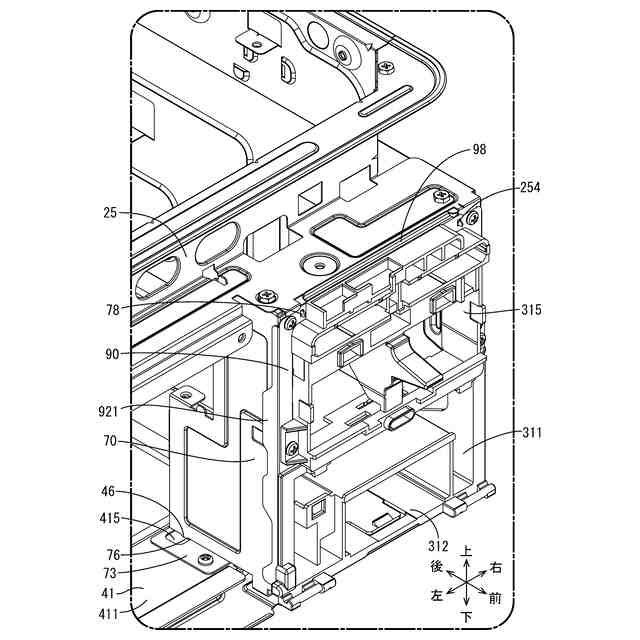

図７は、図５における右パネルユニットの周辺部を拡大して示す斜視図である。

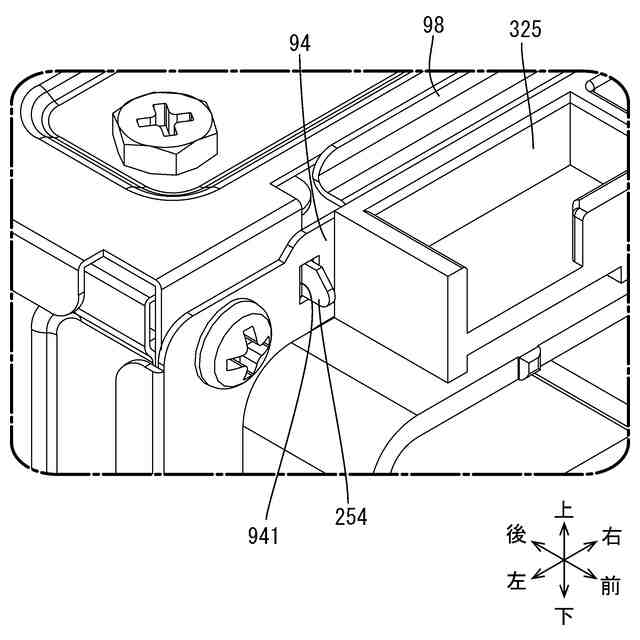

図８は、図７の差込片を拡大して示す斜視図である。
図９は、図６の差込片を拡大して示す斜視図である。
図１０は、図６の侵入防止壁を拡大して示す斜視図である。
図１１は、前枠部の斜視図である。
図１２は、左パネルユニットを後方から見た斜視図である。
図１３は、底板部の平面図である。
図１４は、左固定柱および右固定柱の斜視図である。
【発明を実施するための形態】
【０００８】
［本開示の実施形態の説明］
最初に本開示の実施態様を列挙して説明する。
（１）本開示のガスコンロは、ガスバーナと、前記ガスバーナを収容する筐体と、を備えたガスコンロであって、前記筐体は、底壁部と、前記底壁部の左右両端部に立設された左壁部及び右壁部と、前記底壁部の前端部に固定される領域画定部と、左右方向に長く前記筐体の左右幅に対応する長さ寸法を有し前記左壁部の前上端と前記右壁部の前上端とに固定される上梁部と、を備え、前記領域画定部は、前記底壁部に固定される底板部と、前記底板部の左右両端部にそれぞれ立設される左固定柱および右固定柱と、を備え、前記左固定柱の上端と前記右固定柱の上端とは前記上梁部にそれぞれ固定されており、前記左右両固定柱により、前記筐体の前記右壁部から前記左壁部までの領域を、グリル庫が配設される中領域と、左右のパネルユニットがそれぞれ配設される左領域および右領域と、に区画され、前記固定柱および前記左右両壁部のうち前記固定柱に隣り合う壁部の前端部には、面方向が前端部を向いた前枠部が固定され、この前枠部に前記パネルユニットが固定される。
【０００９】
パネルユニットが配設される左右両領域の構成部品を、前枠部により補強するため、底板部における左右両固定柱の取り付け部の外側を削除し低コスト化した場合でも、左右両領域の構成部品の強度を担保することができる。
【００１０】
（２）（１）に記載のガスコンロにおいて、前記前枠部の少なくとも左右両縁部には、後方に折り返されて前記固定柱および前記筐体の左右両壁部に外接する折り返しが設けられることが好ましい。
左右両領域の構成部品の強度をさらに担保することができる。
（【００１１】以降は省略されています）
