公開番号2025162242
公報種別公開特許公報(A)
公開日2025-10-27
出願番号2024065388
出願日2024-04-15
発明の名称ガスコンロ
出願人大阪瓦斯株式会社
代理人個人
主分類F24C 3/12 20060101AFI20251020BHJP(加熱;レンジ;換気)
要約【課題】バーナが自動的に点火する場合の着衣着火や可燃物への着火を十分に低減することができるガスコンロを提供する。
【解決手段】バーナ3の火炎Fの側周囲を囲う状態で天板1の上面の所定の設置位置に設置可能なカバー体14と、カバー体14が設置位置に設置されていることを検知するカバー体検知手段16とが備えられ、制御手段20は、カバー体検知手段16によりカバー体14が設置位置に設置されていると検知されているときに自動点火運転の実行を許可し、カバー体検知手段16によりカバー体14が設置位置に設置されていると検知されていないときに自動点火運転の実行を禁止する自動点火運転可否判定処理を実行する。

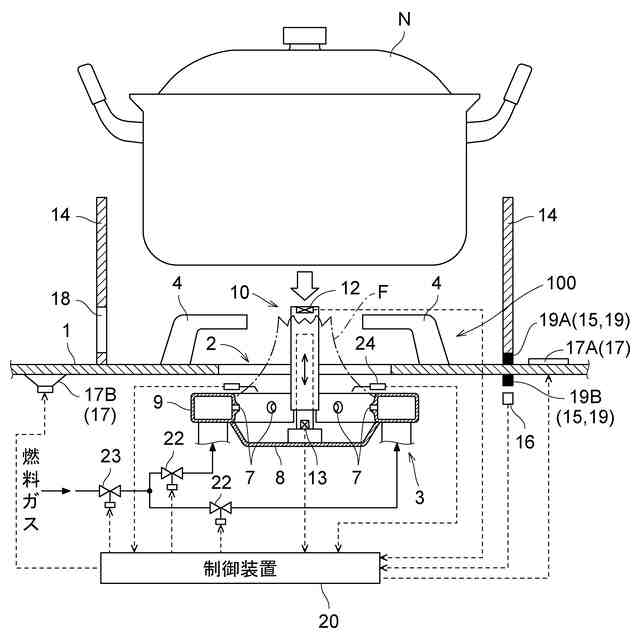

【選択図】図1

特許請求の範囲【請求項１】
平板状の天板と、
前記天板の上面に載置された被加熱物を加熱するバーナと、
前記バーナの作動を制御する制御手段とが備えられ、
前記制御手段が、前記バーナを自動的に点火させて前記被加熱物を加熱する自動点火運転を実行可能に構成されているガスコンロであって、
前記バーナの火炎の側周囲を囲う状態で前記天板の上面の所定の設置位置に設置可能なカバー体と、
前記カバー体が前記設置位置に設置されていることを検知するカバー体検知手段とが備えられ、
前記制御手段は、前記カバー体検知手段により前記カバー体が前記設置位置に設置されていると検知されているときに前記自動点火運転の実行を許可し、前記カバー体検知手段により前記カバー体が前記設置位置に設置されていると検知されていないときに前記自動点火運転の実行を禁止する自動点火運転可否判定処理を実行するガスコンロ。
続きを表示（約 200 文字）【請求項２】
前記自動点火運転が実行されていることを使用者に報知する報知手段が備えられている請求項１に記載のガスコンロ。
【請求項３】
前記カバー体の前記設置位置への設置をガイドするガイド手段を備え、
前記ガイド手段が、前記天板の上面と前記カバー体の下端とを磁着させる磁着部を、周方向に沿った複数個所に分散配置して構成されている請求項１又は２に記載のガスコンロ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、平板状の天板と、前記天板の上面に載置された被加熱物を加熱するバーナと、前記バーナの作動を制御する制御手段とが備えられているガスコンロに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、平板状の天板（１）と、天板の上面に載置された被加熱物（Ｎ）を加熱するバーナ（３）と、バーナの作動を制御する制御手段（制御装置２０）とを備え、制御手段が、バーナを自動的に点火させて被加熱物を加熱する自動点火運転（保温モード）を実行可能に構成されているガスコンロが示されている。
【０００３】
このガスコンロの自動点火運転では、バーナの点火と消火とを自動的に繰り返し行うことで、被加熱物を間欠的に加熱して保温するようになっている。
【先行技術文献】
【特許文献】
【０００４】
特開２００５－２０１５９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、このようなガスコンロでは、使用者による点火操作を伴うことなく自動的にバーナが点火されるので、このようなバーナの自動点火時において、使用者の着衣や周囲の可燃物への着火（以下「着衣着火等」と呼ぶ場合がある。）を防止する必要がある。上記特許文献１記載のガスコンロでは、バーナの自動点火時における着衣着火等を防止するために、天板上に被加熱物がない場合には点火を行わないという工夫はされている。しかしながら、そのような工夫だけではバーナの自動点火時における着衣着火等を確実に防止することが難しい場合があった。
【０００６】
この実情に鑑み、本発明の主たる課題は、バーナの自動点火時における着衣着火等を確実に防止することができるガスコンロを提供する点にある。
【課題を解決するための手段】
【０００７】
本発明の第１特徴構成は、平板状の天板と、
前記天板の上面に載置された被加熱物を加熱するバーナと、
前記バーナの作動を制御する制御手段とが備えられ、
前記制御手段が、前記バーナを自動的に点火させて前記被加熱物を加熱する自動点火運転を実行可能に構成されているガスコンロであって、
前記バーナの火炎の側周囲を囲う状態で前記天板の上面の所定の設置位置に設置可能なカバー体と、
前記カバー体が前記設置位置に設置されていることを検知するカバー体検知手段とが備えられ、
前記制御手段は、前記カバー体検知手段により前記カバー体が前記設置位置に設置されていると検知されているときに前記自動点火運転の実行を許可し、前記カバー体検知手段により前記カバー体が前記設置位置に設置されていると検知されていないときに前記自動点火運転の実行を禁止する自動点火運転可否判定処理を実行する点にある。
【０００８】
本構成によれば、保温や自動調理や予約調理等においてバーナを自動的に点火させて被加熱物を加熱する自動点火運転を実行する場合は、カバー体が設置位置に設置されている状態で行われているため、そのカバー体によってバーナの火炎の側周囲が囲われており、自動点火運転において使用者の点火操作を伴うことなく自動点火されて形成されるバーナの火炎は、使用者側に露出された裸火とはならずカバー体によって外部からの接触が遮断された状態となる。よって、バーナの自動点火時における着衣着火等を確実に防止することができる。
【０００９】
本発明の第２特徴構成は、前記自動点火運転が実行されていることを使用者に報知する報知手段が備えられている点にある。
【００１０】
本構成によれば、自動点火運転が実行されている場合は報知手段によって報知されるため、バーナの側周囲がカバー体で囲われておりバーナの状態が視認できない又は視認し難い状態であっても、自動点火運転の実行によりバーナが自動的に点火されることを使用者に認識させることができ、例えば、自動点火運転が実行されて自動的にバーナが点火されている状態において使用者が誤ってカバーを取り外そうとしたことによる着衣着火も回避できる。
（【００１１】以降は省略されています）
