公開番号2025178562
公報種別公開特許公報(A)
公開日2025-12-08
出願番号2024085232
出願日2024-05-26
発明の名称ガスコンロ用の点火操作装置及びガスコンロ
出願人株式会社パロマ
代理人個人
主分類F24C 3/10 20060101AFI20251201BHJP(加熱;レンジ;換気)
要約【課題】ガスコンロ用の点火操作装置に関し、使用者等が点火ボタンの状態を確認しやすい技術を提供する。
【解決手段】点火操作装置7において、点火ボタン10の湾曲面34は、後方側となるにつれて次第に上位置となるように後方側に凸となる構成で湾曲した面が、当該湾曲面34が設けられた点火ボタン10の左右方向一端側から左右方向他端側へと左右方向に連続して続く構成をなす。2つの点火ボタン10がいずれも第1姿勢のときには、一方の点火ボタン10の湾曲面34と他方の点火ボタン10の湾曲面34とが左右方向に並ぶ。一方の点火ボタン10が第1姿勢であり且つ他方の点火ボタン10が第2姿勢である場合、他方の点火ボタン10の湾曲面34が、一方の点火ボタン10の湾曲面34よりも下位置であって且つ一方の点火ボタン10の湾曲面34とは異なる向きで配置される。
【選択図】図3
特許請求の範囲【請求項１】
２以上のガスバーナを備えたガスコンロにおいて点火操作および消火操作に用いられる点火操作装置であって、
前記ガスコンロの前面側に露出して配置される２つの点火ボタンと、
前記点火ボタンを揺動可能に保持する保持部と、
を備え、
前記点火ボタンは、当該点火ボタンに対応する前記ガスバーナを点火する操作及び消火する操作に用いられ、
いずれの前記点火ボタンの露出面も、上側向きの平坦面と、前記平坦面の後方側に配置される湾曲面と、立ち上がり面と、を含み、
前記平坦面は、水平方向と平行な面又は水平方向とのなす角度が鋭角となるように傾斜した面のいずれかである上側向きの面であり、
前記湾曲面は、後方側となるにつれて次第に上位置となるように後方側に凸となる構成で湾曲した面が、当該湾曲面が設けられた前記点火ボタンの左右方向一端側から左右方向他端側へと左右方向に連続して続く構成を有し、
前記立ち上がり面は、前記湾曲面の上端側の一部または前記湾曲面の上方に続く面として構成され、
前記点火ボタンは、当該点火ボタンに対応する前記ガスバーナが消火状態のときの姿勢である第１姿勢と、当該点火ボタンに対応する前記ガスバーナが点火状態のときの姿勢であり且つ自身の前端部が前記第１姿勢のときよりも下位置となる第２姿勢と、に変位し、前記第１姿勢のときよりも前記第２姿勢のときのほうが、水平方向に対する前記平坦面の角度が大きくなり且つ前記湾曲面の下端位置が下位置になる構成であり、
２つの前記点火ボタンがいずれも前記第１姿勢のときには、２つの前記点火ボタンのうちの一方の点火ボタンの前記湾曲面と他方の点火ボタンの前記湾曲面とが左右方向に並び、
前記一方の点火ボタンが前記第１姿勢であり且つ前記他方の点火ボタンが前記第２姿勢である場合、前記他方の点火ボタンの前記湾曲面が、前記一方の点火ボタンの前記湾曲面よりも下位置であって且つ前記一方の点火ボタンの前記湾曲面とは異なる向きで配置される
ガスコンロ用の点火操作装置。
続きを表示（約 1,600 文字）【請求項２】
２つの前記点火ボタンの間には、前記ガスコンロの前面側に露出する仕切り部が設けられ、
前記仕切り部の露出面は、上側向きの第２平坦面と、前記第２平坦面の後方側に配置される第２湾曲面と、第２立ち上がり面と、を含み、
前記第２平坦面は、水平方向と平行な面又は水平方向とのなす角度が鋭角となるように傾斜した面のいずれかである上側向きの面であり、
前記第２湾曲面は、後方側となるにつれて上位置となるように湾曲した面であり且つ後方側となるにつれて上位置となるように湾曲した湾曲状態が当該湾曲面が設けられた前記仕切り部の左右方向一端側から左右方向他端側へと左右方向に連続して続く構成をなし、
前記第２立ち上がり面は、前記第２湾曲面の後端側の一部または前記第２湾曲面の後方に続く面として構成され、
２つの前記点火ボタンがいずれも前記第１姿勢のときには、前記一方の点火ボタンの前記湾曲面と前記他方の点火ボタンの前記湾曲面と前記第２湾曲面が左右方向に並び、
前記点火ボタンが前記第２姿勢である場合、当該点火ボタンの前記湾曲面が、前記第２湾曲面よりも下位置であって且つ前記第２湾曲面とは異なる向きで配置される
請求項１に記載のガスコンロ用の点火操作装置。
【請求項３】
２つの前記点火ボタンがいずれも前記第１姿勢である場合、
２つの前記点火ボタンの前記平坦面と前記第２平坦面とが面一であり、
２つの前記点火ボタンの前記湾曲面と前記第２湾曲面とが面一であり、
２つの前記点火ボタンの前記立ち上がり面と前記第２立ち上がり面とが面一である
請求項２に記載のガスコンロ用の点火操作装置。
【請求項４】
前記点火ボタンは、前記第１姿勢のときの第１の高さ範囲において前記湾曲面が前側且つ上側を向いた構造が左右方向の第１所定範囲にわたって連続し、前記第２姿勢のときの第２の高さ範囲において前記湾曲面が前側且つ上側を向いた構造が左右方向の第２所定範囲にわたって連続し、
前記第１の高さ範囲よりも前記第２の高さ範囲のほうが低位置である
請求項１から請求項３のいずれか一項に記載のガスコンロ用の点火操作装置。
【請求項５】
前記点火ボタンの前記立ち上がり面は、当該点火ボタンが前記第１姿勢のときに前側向き又は前側且つ上側向きに配置され、当該点火ボタンが前記第２姿勢のときに前側且つ下側向きに配置される
請求項１から請求項３のいずれか一項に記載のガスコンロ用の点火操作装置。
【請求項６】
前記保持部を前側から部分的に覆う構成で前パネルが設けられ、
前記前パネルには、開口部が設けられ、
前記点火ボタンは、前記開口部に挿し通されており、
前記点火ボタンの上面部の前端側には前記立ち上がり面の上端部の後方側に続く構成で上向きの平坦な上表面が配置され、
前記点火ボタンが前記第１姿勢のとき、当該点火ボタンの前記平坦面と水平面とのなす角度である第１角度よりも当該点火ボタンの前記立ち上がり面と水平面とのなす角度である第２角度のほうが大きく、前記第１角度よりも当該点火ボタンの前記上表面と水平面とのなす角度である第３角度のほうが小さく、
前記点火ボタンが前記第１姿勢のとき、前記開口部の上側の縁部と前記立ち上がり面の上端とが近接して配置され、
前記点火ボタンが前記第２姿勢のときには、前記開口部の上側の縁部と前記立ち上がり面の上端とが前記第１姿勢のときよりも離間して配置され且つ前記上表面が当該ガスコンロの外部に露出して視認可能とされる
請求項１から請求項３のいずれか一項に記載のガスコンロ用の点火操作装置。
【請求項７】
請求項１から請求項３のいずれか一項に記載のガスコンロ用の点火操作装置を備えたガスコンロ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ガスコンロ用の点火操作装置及びガスコンロに関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
特許文献１には、点火ボタンユニットを備えたガスコンロが開示されている。図１に開示される点火ボタンユニットは、コンロのフロントパネルに設けられた開口部に取り付けられる枠体と、前記枠体の開口部内に揺動可能に軸支され、バーナにガスを供給するガス供給装置の点火スイッチを後方に押し込む為の点火ボタンと、前記枠体における前記点火ボタンの下側に設けられ、非ロック位置とロック位置との間を左右方向にスライド可能にされたスライド部材とを備える。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－２０１０３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示されるガスコンロのような揺動操作式のガスコンロでは、点火ボタンが所定の第１姿勢のときに当該点火ボタンに対応するコンロが消火状態で維持される。一方、上記点火ボタンが上記第１姿勢よりも押し込まれるように操作された場合には第２姿勢に切り替わるとともに当該点火ボタンと連動する点火装置が当該点火ボタンに対応するコンロに対して点火動作を行う。そして、上記点火ボタンが上記第２姿勢から押し込まれるように操作された場合には再び上記第１姿勢に戻り、当該点火ボタンに対応するコンロは消火状態となる。
【０００５】
この種のガスコンロでは、コンロが消火状態のときに当該コンロに対応する点火ボタンで定められる第１姿勢とコンロが点火状態のときの第２姿勢とが比較的近似した姿勢となるため、ある程度離れた位置から目視によって点火ボタンの状態を正確に判別することが難しい。
【０００６】
本開示の目的の一つは、ガスコンロ用の点火操作装置に関し、使用者等が点火ボタンの状態を確認しやすい技術を提供することである。
【課題を解決するための手段】
【０００７】
本開示の一つであるガスコンロ用の点火操作装置は、
２以上のガスバーナを備えたガスコンロにおいて点火操作および消火操作に用いられる点火操作装置であって、
前記ガスコンロの前面側に露出して配置される２つの点火ボタンと、
点火ボタンを揺動可能に保持する保持部と、
を備え、
前記点火ボタンは、当該点火ボタンに対応する前記ガスバーナを点火する操作及び消火する操作に用いられ、
いずれの前記点火ボタンの露出面も、上側向きの平坦面と、前記平坦面の後方側に配置される湾曲面と、立ち上がり面と、を含み、
前記平坦面は、水平方向と平行な面又は水平方向とのなす角度が鋭角となるように傾斜した面のいずれかである上側向きの面であり、
前記湾曲面は、後方側となるにつれて次第に上位置となるように後方側に凸となる構成で湾曲した面が、当該湾曲面が設けられた前記点火ボタンの左右方向一端側から左右方向他端側へと左右方向に連続して続く構成をなし、
前記立ち上がり面は、前記湾曲面の後端側の一部または前記湾曲面の後方に続く面として構成され、
前記点火ボタンは、当該点火ボタンに対応する前記ガスバーナが消火状態のときの姿勢である第１姿勢と、当該点火ボタンに対応する前記ガスバーナが点火状態の時の姿勢であり且つ自身の前端部が前記第１姿勢のときよりも下位置となる第２姿勢と、に変位し、前記第１姿勢のときよりも前記第２姿勢のときのほうが、水平方向に対する前記平坦面の角度が大きくなり且つ前記湾曲面の位置が下位置になる構成であり、
２つの前記点火ボタンがいずれも前記第１姿勢のときには、２つの前記点火ボタンのうちの一方の点火ボタンの前記湾曲面と他方の点火ボタンの前記湾曲面とが左右方向に並び、
前記一方の点火ボタンが前記第１姿勢であり且つ前記他方の点火ボタンが前記第２姿勢である場合、前記他方の点火ボタンの前記湾曲面が、前記一方の点火ボタンの前記湾曲面よりも下位置であって且つ前記一方の点火ボタンの前記湾曲面とは異なる向きで配置される。
【発明の効果】
【０００８】
本開示に係る技術は、ガスコンロ用の点火操作装置に関し、使用者等が点火ボタンの状態を確認しやすくすることができる。
【図面の簡単な説明】
【０００９】

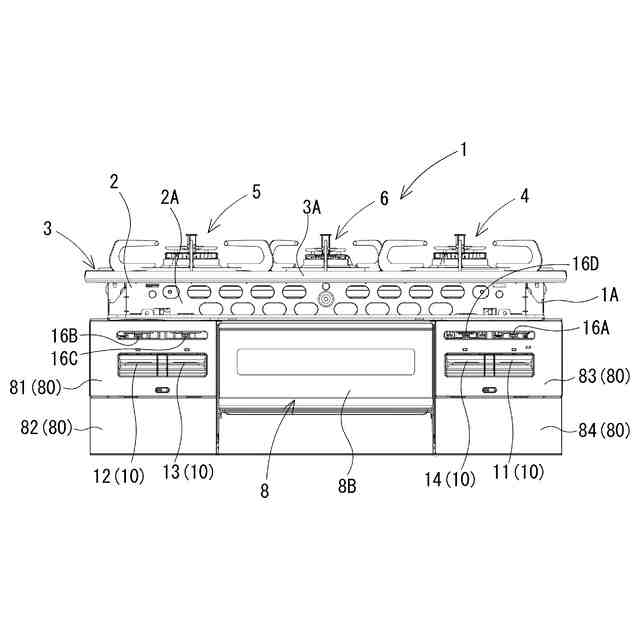

図１は、第１実施形態に係るガスコンロ用の点火操作装置を備えたガスコンロを概略的に例示する正面図である。

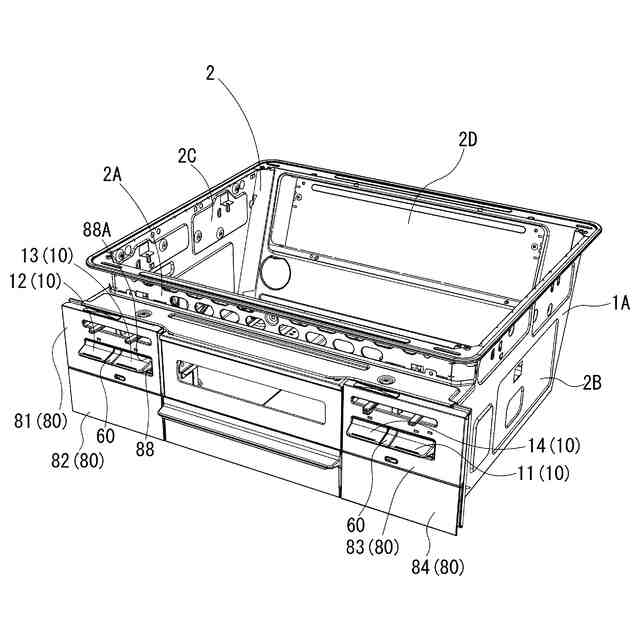

図２は、図１のガスコンロの筐体、点火操作装置、前パネル等を例示する斜視図である。
図３は、図１のガスコンロの筐体、点火操作装置、前パネル等を例示する分解斜視図である。

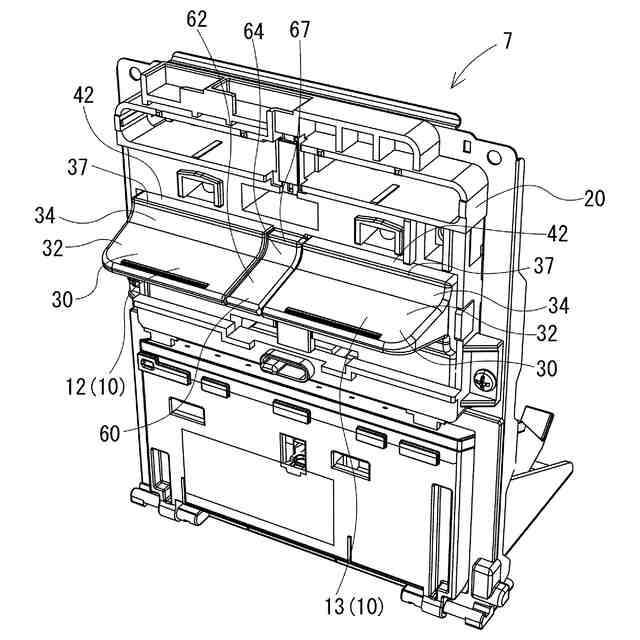

図４は、図１のガスコンロに用いられる点火操作装置において両方の点火ボタンが第１姿勢である状態を概略的に例示する斜視図である。
図５は、図４の点火操作装置の側面図である。

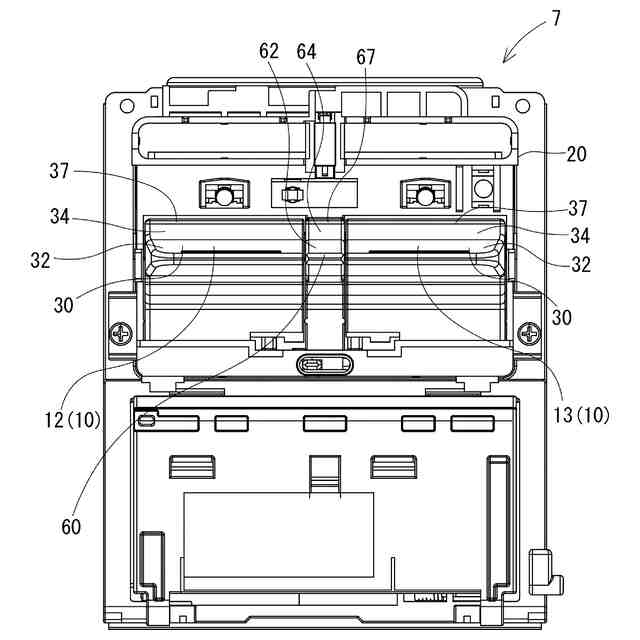

図６は、図４の点火操作装置の正面図である。

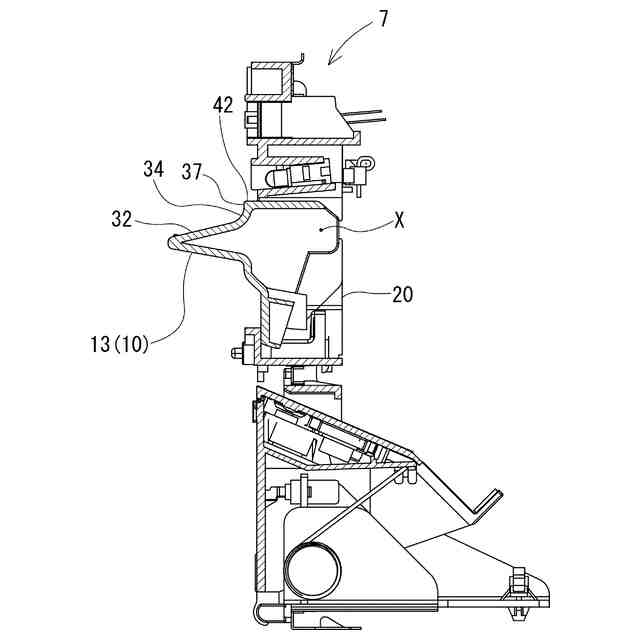

図７は、図４の点火操作装置において点火ボタンの位置で切断した断面構成を例示する断面図である。
図８は、図４の点火操作装置から点火ボタンを取り外した構成を例示する分解斜視図である。
図９は、図４の点火操作装置から点火ボタンを取り外した構成を例示する平面図である。
図１０は、図４の点火操作装置を前側から見た時の表面の見え方等を概念的に説明する説明図である。
図１１は、図４の点火操作装置を斜め前側から見た時の表面の見え方等を概念的に説明する説明図であり、点火ボタンの位置で切断した構成を立体的に示す図である。
図１２は、図４の点火操作装置において一方の点火ボタンが第２姿勢であり他方の点火ボタンが第１姿勢である状態を例示する正面図である。
図１３は、図１２の状態の点火操作装置において一方の点火ボタンの位置で切断した断面構成を示す断面図である。
図１４（Ａ）は、第１姿勢のときの点火ボタンを示す断面図であり、図１４（Ｂ）は、第２姿勢のときの点火ボタンを示す断面図である。
図１５（Ａ）は、第１姿勢のときの点火ボタンを示す正面図であり、図１５（Ｂ）は、第２姿勢のときの点火ボタンを示す正面図である。
図１６は、図１２の点火操作装置を前側から見た時の表面の見え方等を概念的に説明する説明図である。
図１７は、図１２の点火操作装置を斜め前側から見た時の表面の見え方等を概念的に説明する説明図であり、点火ボタンの位置で切断した構成を立体的に示す図である。
図１８（Ａ）は、他の実施形態の点火ボタンを示す断面図であり、図１８（Ｂ）は、図１８（Ａ）の点火ボタンの一部を拡大して示す拡大図である。
【発明を実施するための形態】
【００１０】
以下の技術は、本開示に係る特徴的なガスコンロ用の点火操作装置又はガスコンロの一例である。
（【００１１】以降は省略されています）
