公開番号2025178389
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2025162731,2024205465
出願日2025-09-30,2020-04-01
発明の名称映像符号化装置および映像復号装置
出願人日本電気株式会社
代理人個人,個人
主分類H04N 19/59 20140101AFI20251128BHJP(電気通信技術)
要約【課題】超高精細映像の映像品質を高く保つことができる映像符号化装置および映像復号装置を提供する。
【解決手段】映像符号化装置は、すべてのフレームの輝度サンプルの最大画像幅と最大画像高とをビットストリームに多重化する多重化手段と、所定のAUにおいて、フレームの輝度サンプルの画像幅および画像高を、周期的に第1の画像幅および画像高と第2の画像幅および画像高との間で切り替える手段とを備え、多重化手段は、決定された輝度サンプルの画像幅と画像高とをビットストリームに多重化するように制御される。
【選択図】図10
特許請求の範囲【請求項１】
すべてのフレームの輝度サンプルの最大画像幅と最大画像高とをビットストリームに多重化する多重化手段と、
所定のＡＵ（Access Unit）において、フレームの輝度サンプルの画像幅および画像高を、周期的に第１の画像幅および画像高と第２の画像幅および画像高との間で切り替える手段とを備え、
前記多重化手段は、決定された前記輝度サンプルの画像幅と画像高とをビットストリームに多重化するように制御される
映像符号化装置。
続きを表示（約 660 文字）【請求項２】
すべてのフレームの輝度サンプルの最大画像幅と最大画像高とをビットストリームから多重化解除し、フレーム毎に輝度サンプルの画像幅と画像高とをビットストリームから多重化解除する多重化解除手段を備え、
前記多重化解除手段は、所定のＡＵ（Access Unit）において周期的に第１の画像幅および画像高と第２の画像幅および画像高との間で切り替えられている輝度サンプルの画像幅および画像高を取得する
映像復号装置。
【請求項３】
すべてのフレームの輝度サンプルの最大画像幅と最大画像高とをビットストリームに多重化し、
所定のＡＵ（Access Unit）において、フレームの輝度サンプルの画像幅および画像高を、周期的に第１の画像幅および画像高と第２の画像幅および画像高との間で切り替え、
前記多重化の処理が、決定された前記輝度サンプルの画像幅と画像高とをビットストリームに多重化するように制御される
映像符号化方法。
【請求項４】
すべてのフレームの輝度サンプルの最大画像幅と最大画像高とをビットストリームから多重化解除し、フレーム毎に輝度サンプルの画像幅と画像高とをビットストリームから多重化解除し、
前記多重化解除の処理で、所定のＡＵ（Access Unit）において周期的に第１の画像幅および画像高と第２の画像幅および画像高との間で切り替えられている輝度サンプルの画像幅および画像高を取得する
映像復号方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、参照ピクチャのスケーリングを利用する映像符号化装置および映像復号装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
非特許文献１は、HEVC（High Efficiency Video Coding）方式と同じ画質でビットレートを約半分にできるVVC（Versatile Video Coding）方式の仕様を開示している。
【０００３】

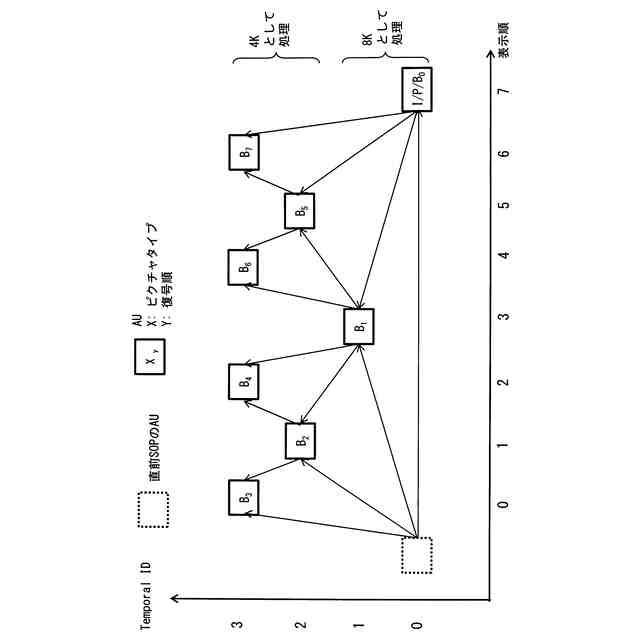

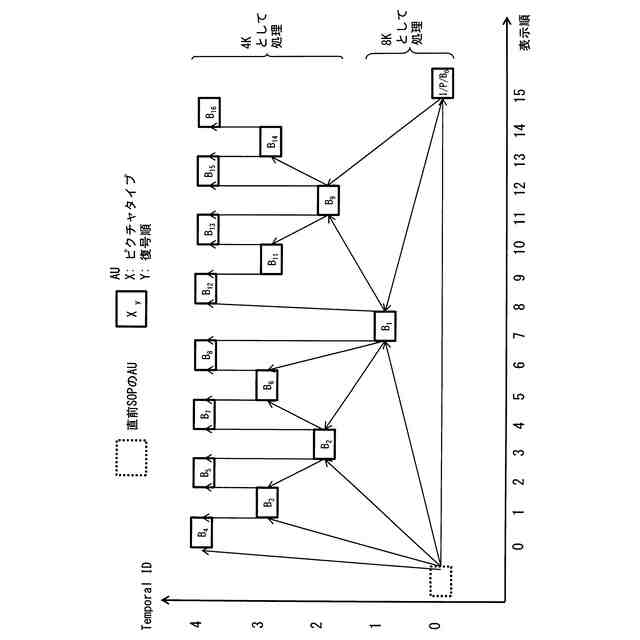

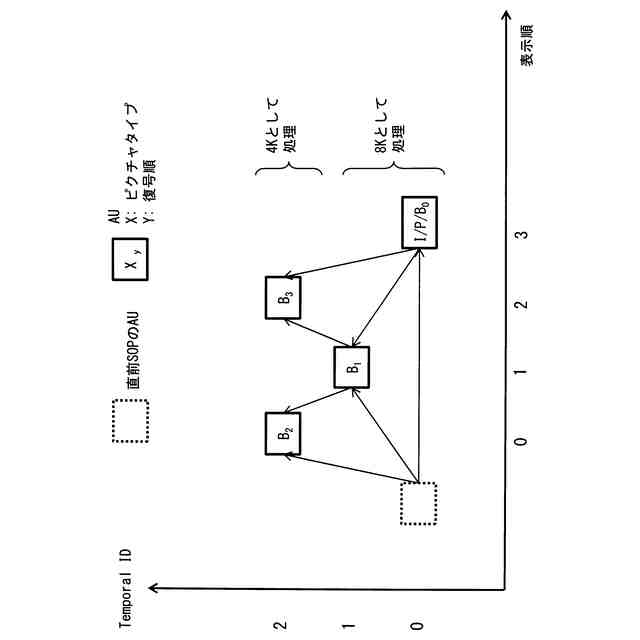

非特許文献２は、デジタル放送におけるHEVC方式に基づいた映像信号圧縮を規定し、SOP（Set of Pictures）という概念を導入している。SOPは、時間方向階層符号化を行う場合に各AU（Access Unit）の符号化順及び参照関係を記述する単位である。その構造には、L0構造、L1構造、L2構造、L3構造、およびL4構造がある。
【０００４】
VVC方式についても、VVC方式にSOP構造を定義することによって、HEVC方式と同様なデジタル放送を運用できる。
【先行技術文献】
【非特許文献】
【０００５】
"Versatile Video Coding (Draft 8)", JVET-Q2001, Joint Video Experts Team (JVET) of ITU-T SG 16 WP 3 and ISO/IEC JTC 1/SC 29/WG 11 17th Meeting: Brussels, BE, 7-17 January 2020.
ARIB (Association of Radio Industries and Businesses) 標準規格 STD-B32 3.11版平成３０年７月２６日電波産業会
"Supplemental enhancement information for coded video bitstreams (Draft 3)", JVET-Q2007, Joint Video Experts Team (JVET) of ITU-T SG 16 WP 3 and ISO/IEC JTC 1/SC 29/WG 11 17th Meeting: Brussels, BE, 7-17 January 2020.
【発明の概要】
【発明が解決しようとする課題】
【０００６】
日本において、２０１８年１２月から開始されている新4K8K衛星放送における伝送容量は約100Mbpsであり、HEVC方式で1つの8K映像が送出されている。よって、VVC方式の採用で映像ビットレートを半減できたとしても、次世代地上放送の伝送容量の約40Mbpsでは、複雑な絵柄や動きのあるシーンにおいて8K映像の品質をサービス品質レベルに保つことは困難である。
【０００７】
本発明は、超高精細映像の映像品質を高く保つことができる映像符号化装置および映像復号装置を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明による映像符号化装置は、すべてのフレームの輝度サンプルの最大画像幅と最大画像高とをビットストリームに多重化する多重化手段と、所定のＡＵにおいて、フレームの輝度サンプルの画像幅および画像高を、周期的に第１の画像幅および画像高と第２の画像幅および画像高との間で切り替える手段とを含み、多重化手段は、決定された輝度サンプルの画像幅と画像高とをビットストリームに多重化するように制御される。本発明による映像符号化方法は、すべてのフレームの輝度サンプルの最大画像幅と最大画像高とをビットストリームに多重化し、所定のＡＵにおいて、フレームの輝度サンプルの画像幅および画像高を、周期的に第１の画像幅および画像高と第２の画像幅および画像高との間で切り替え、多重化の処理が、決定された輝度サンプルの画像幅と画像高とをビットストリームに多重化するように制御される。
【０００９】
本発明による映像復号装置は、すべてのフレームの輝度サンプルの最大画像幅と最大画像高とをビットストリームから多重化解除し、フレーム毎に輝度サンプルの画像幅と画像高をビットストリームから多重化解除する多重化解除手段を含み、多重化解除手段は、所定のＡＵにおいて周期的に第１の画像幅および画像高と第２の画像幅および画像高との間で切り替えられている輝度サンプルの画像幅および画像高を取得する。本発明による映像復号方法は、すべてのフレームの輝度サンプルの最大画像幅と最大画像高とをビットストリームから多重化解除し、フレーム毎に輝度サンプルの画像幅と画像高とをビットストリームから多重化解除し、多重化解除の処理で、所定のＡＵにおいて周期的に第１の画像幅および画像高と第２の画像幅および画像高との間で切り替えられている輝度サンプルの画像幅および画像高を取得する。
【発明の効果】
【００１０】
本発明によれば、超高精細映像の映像品質を高く保つことができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
