公開番号2025177936
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024085101
出願日2024-05-24
発明の名称車両前部構造
出願人トヨタ自動車株式会社
代理人弁理士法人太陽国際特許事務所
主分類B62D 25/08 20060101AFI20251128BHJP(鉄道以外の路面車両)
要約【課題】コストを低減することができると共に省スペース化を実現することができる車両前部構造を得る。

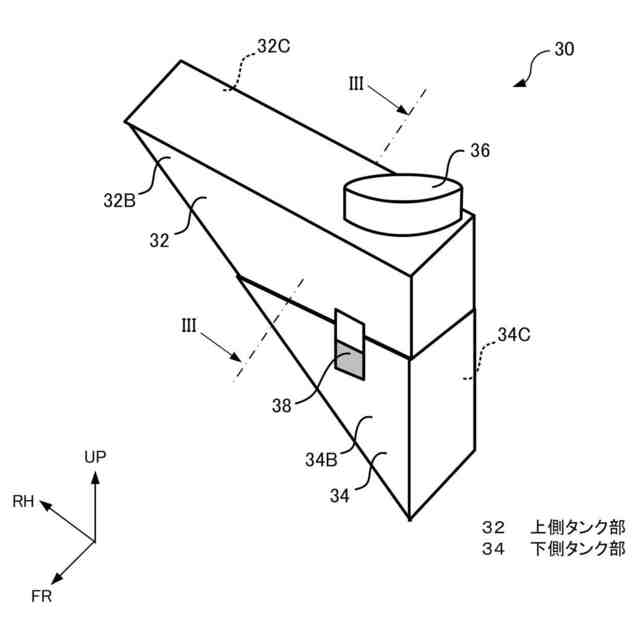

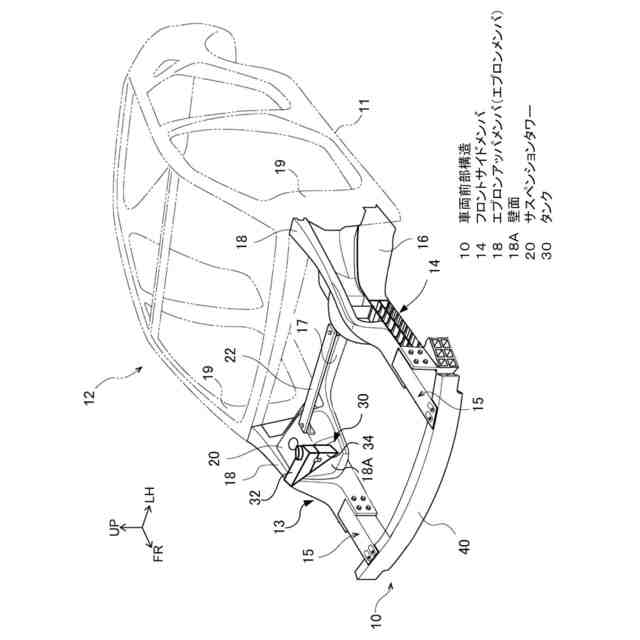

【解決手段】車両前部構造10は、内部に液体を貯留し、車両12の前部に配置されて、車両上下方向に各々分割して形成される上側タンク部32と下側タンク部34とを有するタンク30と、車両12の前端部を形成し、下側タンク部34と共にダイキャストにより一体的に形成される骨格部材13と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
内部に液体を貯留し、車両の前部に配置されて、車両上下方向に各々分割して形成される上側タンク部と下側タンク部とを有するタンクと、
前記車両の前端部を形成し、前記下側タンク部と共にダイキャストにより一体的に形成される骨格部材と、
を備える車両前部構造。
続きを表示（約 380 文字）【請求項２】
前記骨格部材は、
左右一対のフロントサイドメンバと、
前記フロントサイドメンバに対して車幅方向外側に配置され、かつ車両前後方向に延在されたエプロンメンバと、
前記エプロンメンバの車幅方向内側に設けられたサスペンションタワーと、を備え、

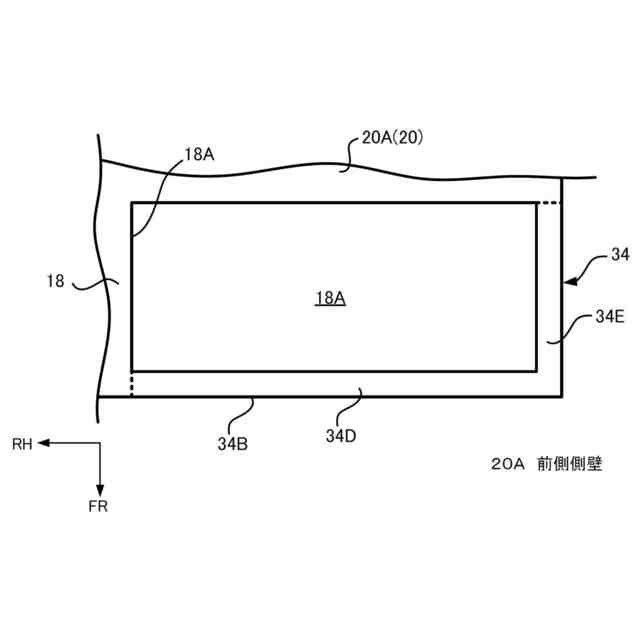

前記下側タンク部は、前記サスペンションタワーの前側側壁と前記エプロンメンバの壁面とを利用して形成されている請求項１に記載の車両前部構造。
【請求項３】

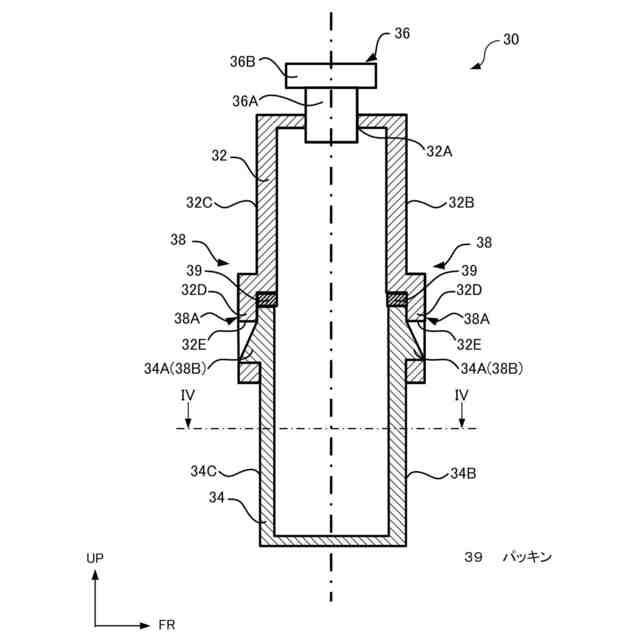

前記上側タンク部と前記下側タンク部とは、パッキンを挟んで嵌合されている請求項１に記載の車両前部構造。
【請求項４】
前記タンクは、リザーブタンクである請求項１に記載の車両前部構造。
【請求項５】
前記上側タンク部は、透明部材で形成されている請求項１に記載の車両前部構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両前部構造に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
下記特許文献１には、取付方向を自由に設定できる汎用性のあるリザーブタンクの固定構造が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開平１１－３０１５０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の構造では、固定具等の部品が必要となるため、この部品の分だけコストが増加してしまい、コストの点で改善の余地がある。また、リザーブタンクを設置するための設置スペースの省スペース化も望まれている。
【０００５】
本発明は上記事情に鑑みてなされたものであり、コストを低減することができると共に省スペース化を実現することができる車両前部構造を得ることを目的とする。
【課題を解決するための手段】
【０００６】
請求項１に記載の本発明に係る車両前部構造は、内部に液体を貯留し、車両の前部に配置されて、車両上下方向に各々分割して形成される上側タンク部と下側タンク部とを有するタンクと、前記車両の前端部を形成し、前記下側タンク部と共にダイキャストにより一体的に形成される骨格部材と、を備える。
【０００７】
請求項１に記載の本発明に係る車両前部構造では、骨格部材が、車両の前端部を形成し、下側タンク部と共にダイキャストにより一体的に形成されている。そのため、下側タンク部を設置する際の溶着工程を廃止することができ、かつ下側タンク部のボデーへの取付ブラケット及びボルト等が不要となる。これにより下側タンク部分の原価、及び設置に要する部品点数や施工工程等が削減されるのでコストを低減することができる。また、下側タンク部の一体化による省スペース化を実現できる。
【０００８】
請求項２に記載の本発明に係る車両前部構造は、請求項１に記載の構成において、前記骨格部材は、左右一対のフロントサイドメンバと、前記フロントサイドメンバに対して車幅方向外側に配置され、かつ車両前後方向に延在されたエプロンメンバと、前記エプロンメンバの車幅方向内側に設けられたサスペンションタワーと、を備え、前記下側タンク部は、前記サスペンションタワーの前側側壁と前記エプロンメンバの壁面とを利用して形成されている。
【０００９】
請求項２に記載の本発明に係る車両前部構造では、下側タンク部が、サスペンションタワーの前側側壁とエプロンメンバの壁面とを利用して一体的に形成されているので、サスペンションタワーの剛性の向上に寄与することができる。
【００１０】
請求項３に記載の本発明に係る車両前部構造は、請求項１又は請求項２に記載の構成において、前記上側タンク部と前記下側タンク部とは、パッキンを挟んで嵌合されている。
（【００１１】以降は省略されています）
