公開番号2025177880
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024085025
出願日2024-05-24
発明の名称車両用シート構造
出願人トヨタ自動車株式会社,レカロ株式会社,トヨタ車体株式会社,ジェンサームゲーエムベーハー
代理人弁理士法人YKI国際特許事務所
主分類B60N 2/56 20060101AFI20251128BHJP(車両一般)
要約【課題】シート周辺の意匠性を損なわずに、乗員の快適性の向上を図るための空調装置を備えた車両用シート構造を実現する。
【解決手段】車両用シート構造は、車両のシートのヘッドレストまたはシートバック12に設けられる通し孔14と、車両前後方向において前記ヘッドレストまたは前記シートバック12の後方側から前記通し孔14の周辺部位に取り付け可能であって、前記通し孔14を介し前記シートに着座する乗員100の周辺の空調を行う空調装置16と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
車両のシートのヘッドレストまたはシートバックに設けられる通し孔と、
車両前後方向において前記ヘッドレストまたは前記シートバックの後方側から前記通し孔の周辺部位に取り付け可能であって、前記通し孔を介し前記シートに着座する乗員の周辺の空調を行う空調装置と、
を備える車両用シート構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両用シート構造に関し、特に、空調装置を備えた車両用シート構造に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
ヘッドレストやシートの上部などに、温度調整を行う空調装置が設けられた車両がある。具体的には、ヘッドレストに送風機と吹出口を設けて、乗員の首回りや背中へ向けて温度を調整した空気を送り出す車両用シート構造がある。かかる構造は、空調装置が比較的多く搭載されるオープンカーに採用されることが多い。一方、かかる構造は、車室内全体の温度調整を行うよりも少ない電力で効率的に快適性を向上できるという利点があるため、オープンカー以外の車両においても有効である。そのため、従来から、空調装置を備えた車両用シート構造に関する技術が提案されている。
【０００３】
特許文献１には、ヘッドレストの領域またはシートバックの上端で乗員に向けて温度制御された気流を生成するように構成されたネックファンが開示されている。このネックファンは、乗員の周辺領域での干渉流に起因する非対称な気候的状態を補償するための補償手段を有している。そして、特許文献１においては、乗員の周辺領域の均一かつ便利のよい温度制御をしつつ、ヘッドレストおよび乗物座席の単純な構造が実現できるとされている。
【先行技術文献】
【特許文献】
【０００４】
特許第６６７６７５７号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、ヘッドレストやシートの上部などに空調装置を設ける場合には、シート周辺の意匠性に配慮する必要がある。例えば、乗り心地を向上させるため、ホールド性に優れたバケットシートを採用する車両がある。そして、かかる車両において、温度面での快適性も求めて空調装置を乗員の首回りなどに設けることがある。しかし、軽量でスポーティーなバケットシートに空調装置を設ける場合には、スペースが限られるため適切な箇所への取り付けができず、空調装置を取り付けたことで意匠性が悪化することがある。そこで、シート周辺の意匠性の維持と乗員の快適性の向上とが両立可能な空調装置を備えた車両用シート構造が望まれる。
【０００６】
本明細書では、シート周辺の意匠性を損なわずに、乗員の快適性の向上を図るための空調装置を備えた車両用シート構造を実現する。
【課題を解決するための手段】
【０００７】
本明細書で開示する車両用シート構造は、車両のシートのヘッドレストまたはシートバックに設けられる通し孔と、車両前後方向において前記ヘッドレストまたは前記シートバックの後方側から前記通し孔の周辺部位に取り付け可能であって、前記通し孔を介し前記シートに着座する乗員の周辺の空調を行う空調装置と、を備える。
【発明の効果】
【０００８】
本明細書で開示の車両用シート構造によれば、空調装置をヘッドレストまたはシートバックの後方側から通し孔の周辺部位に取り付けるため、シート周辺の意匠性が損なわれない。
【図面の簡単な説明】
【０００９】

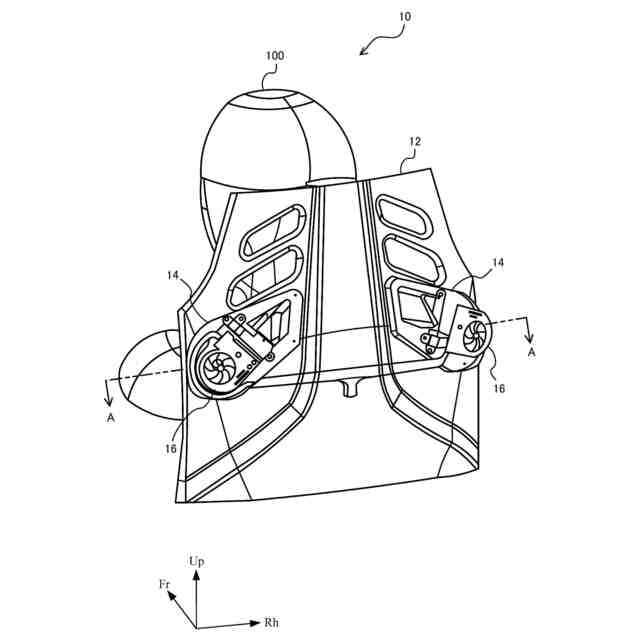

実施形態に係る車両用シート構造を概略的に示す斜視図である。

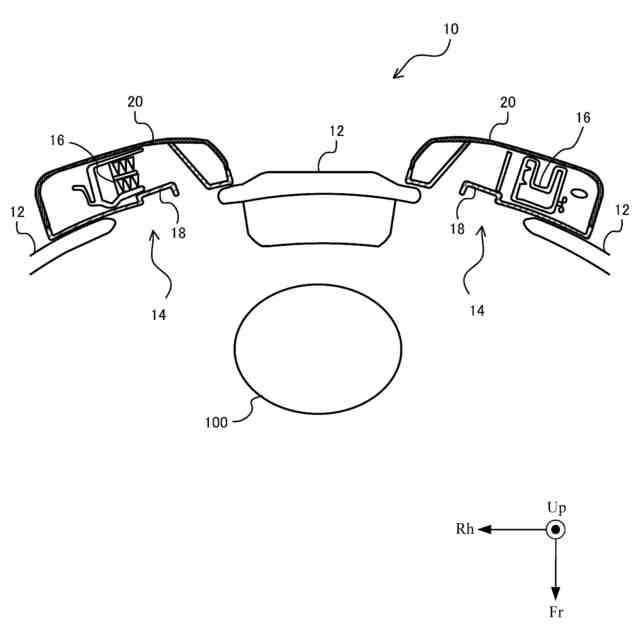

図１のＡ－Ａ断面図である。

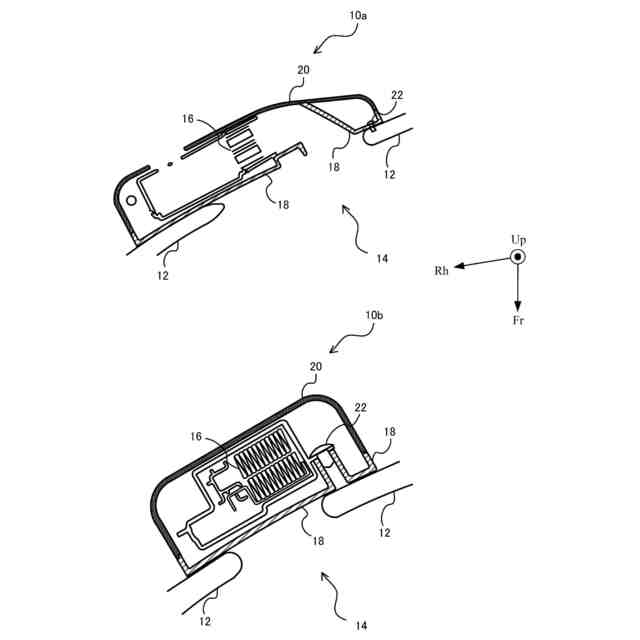

車両用シート構造の通し孔の周辺部分の一例を示した図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照して車両用シート構造について説明する。なお、各図において、「Ｆｒ」、「Ｕｐ」、および、「Ｒｈ」は、それぞれ、車両前方、上方、および、右側方を示している。
（【００１１】以降は省略されています）
