公開番号2025162277
公報種別公開特許公報(A)
公開日2025-10-27
出願番号2024065465
出願日2024-04-15
発明の名称モータ
出願人トヨタ自動車株式会社
代理人弁理士法人快友国際特許事務所
主分類H02K 9/19 20060101AFI20251020BHJP(電力の発電,変換,配電)
要約【課題】好適にガイドリングをステータコアに固定する。
【解決手段】モータであって、ケース外壁部材とケース蓋部材とを有するケースと、前記ケース内に収容されているステータと、前記ケース内に収容されているガイドリング、を有する。前記ステータの前記第1端面が前記ケース蓋部材に対向している。前記ステータコアに巻回されたコイルが、前記第1端面に設けられた第1コイルエンドと前記第2端面に設けられた第2コイルエンドとを有する。前記ガイドリングが、前記ケース蓋部材と前記第1端面に挟まれて固定されている。前記ケース蓋部材に、冷却液供給流路が設けられている。前記ステータコアの内部に、前記第1端面から前記第2端面まで伸びるコア内冷却液流路が設けられている。前記ガイドリングに、前記冷却液供給流路と前記内部冷却液流路とを接続する接続冷却液流路が設けられている。
【選択図】図2
特許請求の範囲【請求項１】
モータであって、
筒形状を有するケース外壁部材と、前記ケース外壁部材の端部に固定されているケース蓋部材とを有するケースと、
前記ケース内に収容されているステータと、
前記ケース内に収容されているガイドリング、
を有し、
前記ステータが、
筒形状を有し、第１端面と前記第１端面の反対側に位置する第２端面を有し、前記第１端面が前記ケース蓋部材に対向した状態で前記ケース外壁部材に固定されているステータコアと、
前記ステータコアに巻回されたコイルであって、前記第１端面に設けられた第１コイルエンドと前記第２端面に設けられた第２コイルエンドとを有する前記コイル、
を有し、
前記ガイドリングが、前記ケース蓋部材と前記第１端面に挟まれて固定されており、
前記ケース蓋部材に、冷却液供給流路が設けられており、
前記ステータコアの内部に、前記第１端面から前記第２端面まで伸びるコア内冷却液流路が設けられており、
前記ガイドリングに、前記冷却液供給流路と前記内部冷却液流路とを接続する接続冷却液流路が設けられている、
モータ。

発明の詳細な説明【技術分野】
【０００１】
本明細書に開示の技術は、モータに関する。
続きを表示（約 1,900 文字）【０００２】
特許文献１に開示のモータは、コア内冷却液流路が設けられたステータコアを有している。また、このモータでは、ステータコアに、リング状のカバー部材（以下、ガイドリングという）が取り付けられている。ガイドリングには、コア内冷却液流路に冷却液を供給する冷却液流路が設けられている。コア内冷却液流路に冷却液が流れることで、ステータコアが冷却される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１４１７０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１では、ステータコアにガイドリングを取り付けるための取り付け構造（凸部、係止部等）を設ける必要があり、ステータコアの形状が複雑化する。このため、モータを小型化することが困難である。本明細書では、より好適にガイドリングをステータコアに固定することが可能なモータの構造を提案する。
【課題を解決するための手段】
【０００５】
本明細書が開示するモータは、筒形状を有するケース外壁部材と前記ケース外壁部材の端部に固定されているケース蓋部材とを有するケースと、前記ケース内に収容されているステータと、前記ケース内に収容されているガイドリング、を有する。前記ステータが、ステータコアとコイルを有する。前記ステータコアは、筒形状を有し、第１端面と前記第１端面の反対側に位置する第２端面を有し、前記第１端面が前記ケース蓋部材に対向した状態で前記ケース外壁部材に固定されている。前記コイルは、前記ステータコアに巻回されている。前記コイルは、前記第１端面に設けられた第１コイルエンドと前記第２端面に設けられた第２コイルエンドとを有する。前記ガイドリングが、前記ケース蓋部材と前記第１端面に挟まれて固定されている。前記ケース蓋部材に、冷却液供給流路が設けられている。前記ステータコアの内部に、前記第１端面から前記第２端面まで伸びるコア内冷却液流路が設けられている。前記ガイドリングに、前記冷却液供給流路と前記内部冷却液流路とを接続する接続冷却液流路が設けられている。
【０００６】
このモータでは、ガイドリングがケース蓋部材とステータコアの第１端面に挟まれて固定されている。このため、ステータコアの構造を単純化でき、モータを小型化できる。
【図面の簡単な説明】
【０００７】
実施例１のモータの分解斜視図。

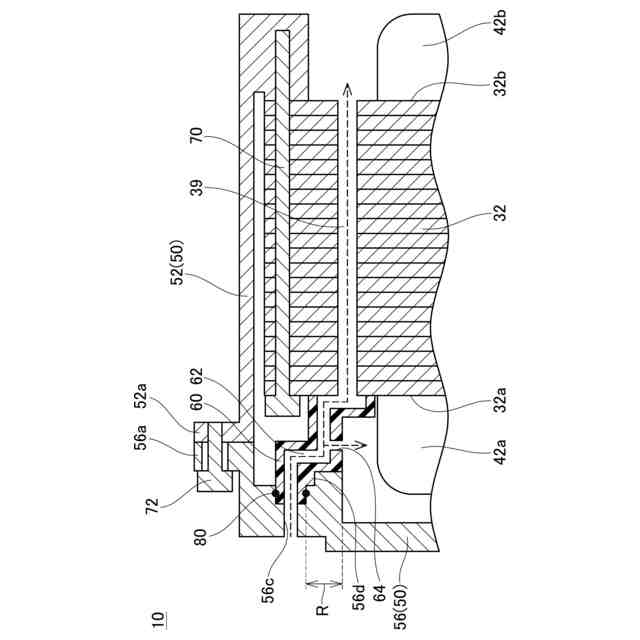

実施例１のモータの断面図。
実施例２（図３ａ）と実施例３（図３ｂ）のモータの断面図。
【発明を実施するための形態】
【実施例】
【０００８】
図１に示す実施例１のモータ１０は、ロータ２０、ステータ３０、ガイドリング６０及びケース５０を有している。ロータ２０のシャフト２４の中心軸がステータ３０の中心軸ＡＸと一致するように、ロータ２０がステータ３０の中心孔内に配置されている。以下では、モータ軸（すなわち、中心軸ＡＸ）に平行な方向を軸方向といい、モータ軸を中心とする円に沿う方向を周方向といい、この円の半径に沿う方向を径方向という。ケース５０は、ケース外壁部材５２とケース蓋部材５６を有している。ケース外壁部材５２は、筒形状を有している。ケース外壁部材５２の一方の端部に、フランジ部５２ａが設けられている。ケース蓋部材５６は、円盤形状を有している。ケース蓋部材５６の外周部に、フランジ部５６ａが設けられている。図２に示すように、ケース蓋部材５６のフランジ部５６ａは、ボルト７２によってケース外壁部材５２のフランジ部５２ａに締結されている。ケース蓋部材５６は、ケース外壁部材５２の一方の端部を覆っている。図１、２に示すように、ケース５０の内部に、ロータ２０、ステータ３０及びガイドリング６０が収容されている。
【０００９】
ケース５０の内部には、冷却液が貯留されている。本実施形態では、冷却液は、オイルである。オイルは、冷却液として機能するとともに、モータ１０の各部を潤滑する潤滑油として機能する。図２に示すように、ケース蓋部材５６には、冷却液供給流路５６ｃが設けられている。冷却液供給流路５６ｃは、ケース蓋部材５６を貫通している。モータ１０の動作中に、ケース５０内に貯留されている冷却液が、図示しないポンプによって冷却液供給流路５６ｃへ送られる。
【００１０】
ステータ３０は、ステータコア３２とコイル４０を有している。コイル４０は、ステータコア３２に巻回されている。
（【００１１】以降は省略されています）
