公開番号2025168762
公報種別公開特許公報(A)
公開日2025-11-12
出願番号2024073491
出願日2024-04-30
発明の名称蓄電セル
出願人トヨタ自動車株式会社,トヨタバッテリー株式会社
代理人弁理士法人深見特許事務所
主分類H01M 50/538 20210101AFI20251105BHJP(基本的電気素子)
要約【課題】電極箔の破損およびシワを抑制するとともに、電極体内での短絡を抑制する。
【解決手段】蓄電セルは、短冊状の電極タブ114を有する電極体110と、電極タブ114の一部が露出するように電極体110を収容するラミネートフィルムと、電極体110において電極タブ114が形成された端面に設けられると共に、当該端面のうち電極タブ114が形成されていない部位を被覆する絶縁性の被覆部170と、を備える。
【選択図】図5
特許請求の範囲【請求項１】
短冊状の電極タブを有する電極体と、
前記電極タブの一部が露出するように前記電極体を収容するラミネートフィルムと、
前記電極体において前記電極タブが形成された端面に設けられると共に、前記端面のうち前記電極タブが形成されていない部位を被覆する絶縁性の被覆部と、を備える、蓄電セル。
続きを表示（約 650 文字）【請求項２】
前記電極体は、巻回仮想線の周囲を取り囲むように形成されており、
前記電極体は、前記巻回仮想線が延びる方向に配列する第１端面および第２端面を含み、
前記電極タブは、前記第１端面から前記巻回仮想線が延びる方向に突出しており、
前記電極タブは、前記巻回仮想線が延びる方向に対して交差する方向に折り曲げられた、請求項１に記載の蓄電セル。
【請求項３】
前記電極タブは、前記ラミネートフィルムから露出している露出部において、前記巻回仮想線が延びる方向に対して交差する方向に折り曲げられており、
前記蓄電セルは、前記露出部のうち折り曲げられた先端部に接続された集電端子をさらに備える、請求項２に記載の蓄電セル。
【請求項４】
前記電極タブは、前記ラミネートフィルムで覆われている箇所において、前記巻回仮想線が延びる方向に対して交差する方向に折り曲げられており、
前記電極タブは、前記ラミネートフィルムから露出している露出部において、さらに折り曲げられており、
前記蓄電セルは、前記露出部のうち折り曲げられた先端部に接続された集電端子をさらに備える、請求項２に記載の蓄電セル。
【請求項５】
前記電極タブのうち前記ラミネートフィルムと接する部位、および、前記ラミネートフィルムのうち前記電極タブと接する部位のうち少なくとも一方は粗面加工された、請求項１～４のいずれか１項に記載の蓄電セル。

発明の詳細な説明【技術分野】
【０００１】

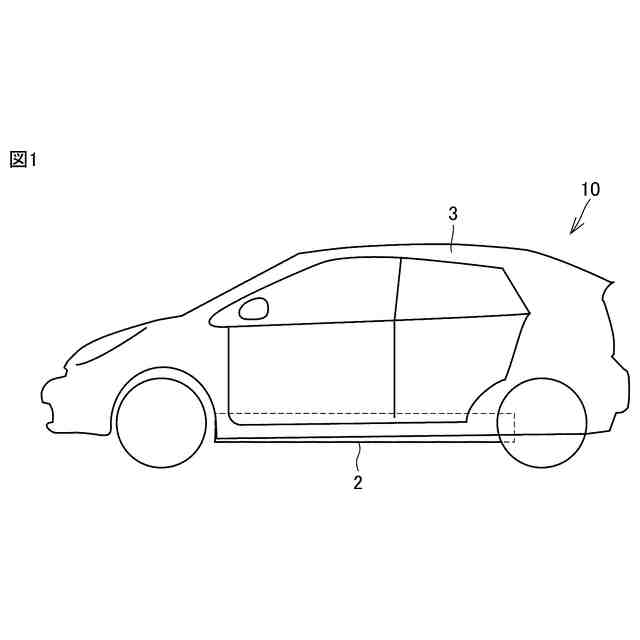

本開示は、蓄電セルに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
例えば、特表２０２３－５０２６９８号公報には、複数の電極体セットと、複数の電極体セットを収容するケースと、を備える電池が開示されている。複数の電極体セットは、少なくとも１つの電極体を含む。
【先行技術文献】
【特許文献】
【０００３】
特表２０２３－５０２６９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
電極体は、塗工部と、電極タブと、を有している。塗工部は、正極シート又は負極シートにおける電極箔のうち活物質層が設けられた領域である。電極タブは、正極シート又は負極シートにおける電極箔のうち活物質層が設けられていない領域、すなわち、電極箔が露出した未塗工部である。一般的に、長尺帯状の塗工部の短手方向の片側に長尺帯状の電極タブが形成されている。塗工部の短手方向は、後述される第１方向に相当する。電極体の第１方向における一方の端部には正極電極タブが形成されており、電極体の第１方向における他方の端部には負極電極タブが形成されている。電極タブを寄せ集めるため、電極タブが電極体の端面の短手方向の両端から押さえ付けられる。電極体の端面の短手方向は、後述される第２方向に相当する。これにより、端面の長手方向の両端から端面の長手方向の中央部にかけて電極タブの電極箔が引っ張られる。端面の長手方向は、後述される第３方向に相当する。電極箔が引っ張られることにより、電極箔が破れたり、電極箔にシワが形成されたりする。また、電極体の端面には、正極シート又は負極シートにおける電極箔が位置している。そのため、電極体の端面に異物が付着すると、電極体内で短絡する虞がある。
【０００５】
本開示は、電極箔の破損およびシワを抑制するとともに、電極体内での短絡を抑制することを一つの目的とする。
【課題を解決するための手段】
【０００６】
本開示のある局面に従う蓄電セルは、短冊状の電極タブを有する電極体と、電極タブの一部が露出するように電極体を収容するラミネートフィルムと、電極体において電極タブが形成された端面に設けられると共に、当該端面のうち電極タブが形成されていない部位を被覆する絶縁性の被覆部と、を備える。
【０００７】
好ましくは、電極体は、巻回仮想線の周囲を取り囲むように形成されている。電極体は、巻回仮想線が延びる方向に配列する第１端面および第２端面を含む。電極タブは、第１端面から巻回仮想線が延びる方向に突出している。電極タブは、巻回仮想線が延びる方向に対して交差する方向に折り曲げられている。
【０００８】
好ましくは、電極タブは、ラミネートフィルムから露出している露出部において、巻回仮想線が延びる方向に対して交差する方向に折り曲げられている。蓄電セルは、露出部のうち折り曲げられた先端部に接続された集電端子をさらに備える。
【０００９】
好ましくは、電極タブは、ラミネートフィルムで覆われている箇所において、巻回仮想線が延びる方向に対して交差する方向に折り曲げられている。電極タブは、ラミネートフィルムから露出している露出部において、さらに折り曲げられている。蓄電セルは、露出部のうち折り曲げられた先端部に接続された集電端子をさらに備える。
【００１０】
好ましくは、電極タブのうちラミネートフィルムと接する部位、および、ラミネートフィルムのうち電極タブと接する部位のうち少なくとも一方は粗面加工されている。
【発明の効果】
（【００１１】以降は省略されています）
