公開番号2025177776
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024084868
出願日2024-05-24
発明の名称眼科装置及び眼科装置の制御方法
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類A61B 3/14 20060101AFI20251128BHJP(医学または獣医学;衛生学)
要約【課題】適正な明るさの眼底画像を取得すること。
【解決手段】本開示の眼科装置は、第1の撮像素子と前記第1の撮像素子よりも感度が高い第2の撮像素子とを用いて被検眼の眼底を撮影する撮像部と、前記撮像部に入射する光量を制御する制御部と、を備える眼科装置であって、前記制御部は、前記撮像部が前記第1の撮像素子を用いて撮影する場合に、第1の光量を下限とする第1の範囲で光量を制御し、前記撮像部が前記第2の撮像素子を用いて撮影する場合に、前記第1の光量より低い第2の光量を下限とする第2の範囲で光量を制御する。
【選択図】図1
特許請求の範囲【請求項１】
第１の撮像素子と前記第１の撮像素子よりも感度が高い第２の撮像素子とを用いて被検眼の眼底を撮影する撮像部と、
前記撮像部に入射する光量を制御する制御部と、
を備える眼科装置であって、
前記制御部は、
前記撮像部が前記第１の撮像素子を用いて撮影する場合に、第１の光量を下限とする第１の範囲で光量を制御し、
前記撮像部が前記第２の撮像素子を用いて撮影する場合に、前記第１の光量より低い第２の光量を下限とする第２の範囲で光量を制御する眼科装置。
続きを表示（約 1,000 文字）【請求項２】
前記撮像部は、前記第１の撮像素子と前記第２の撮像素子とを切り替えて被検眼の眼底を撮影する請求項１に記載の眼科装置。
【請求項３】
前記第１の範囲は、前記第１の光量を下限とし、且つ第３の光量を上限とし、
前記第２の範囲は、前記第２の光量を下限とし、且つ前記第１の光量より大きく前記第３の光量より小さい第４の光量を上限とする請求項１に記載の眼科装置。
【請求項４】
前記被検眼を照明する照明部を更に備え、
前記制御部は、前記照明部の発光量を変更することにより前記撮像部に入射する光量を制御する請求項１に記載の眼科装置。
【請求項５】
前記照明部は複数の光源を有し、
前記制御部は、発光させる前記光源の数を変更することにより前記撮像部に入射する光量を制御する請求項４に記載の眼科装置。
【請求項６】
前記照明部と前記被検眼との間と前記被検眼と前記撮像部との間の少なくとも一方に光学部材を更に備え、
前記制御部は、前記光学部材を制御することにより前記撮像部に入射する光量を制御する請求項４に記載の眼科装置。
【請求項７】
前記光学部材は、ＮＤフィルタ、絞り、及び、ハーフミラーの少なくとも一つである請求項６に記載の眼科装置。
【請求項８】
前記撮像部により撮影された眼底画像を表示部に表示する制御を行う表示制御部を更に備え、
前記表示制御部は、
前記眼底画像が、前記第１の撮像素子を用いて撮影された眼底画像であるか前記第２の撮像素子を用いて撮影された眼底画像であるかを識別する識別情報を表示部に表示する制御を行う請求項１に記載の眼科装置。
【請求項９】
前記撮像部により撮影された眼底画像を表示部に表示する制御を行う表示制御部を更に備え、
前記表示制御部は、
前記第１の撮像素子を用いて撮影された眼底画像と前記第２の撮像素子を用いて撮影された眼底画像とが合成された合成画像を表示部に表示する制御を行う請求項１に記載の眼科装置。
【請求項１０】
前記第１の撮像素子は、ＣＣＤセンサ又はＣＭＯＳセンサであり、
前記第２の撮像素子は、ＳＰＡＤセンサである請求項１に記載の眼科装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、眼科装置及び眼科装置の制御方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
眼科装置として被検眼の眼底画像を取得する眼底カメラ装置が知られている。眼底には光の反射強度が異なる様々な部位があるため、眼底カメラ装置には、広いダイナミックレンジで撮影できることが求められる。ここで、特許文献１には、露出条件（照明光の強度や撮像素子の感度など）を変更して撮影された複数の眼底画像に対してハイダイナミックレンジ合成を施すことにより、ダイナミックレンジが広い眼底画像を得る装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－２１３５５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、近年の眼底カメラ装置には、明るい光で撮影するフラッシュ光撮影や微小な光を検出する蛍光撮影などの様々な撮影方式に対応することが要求されているが、従来の眼底カメラ装置では、例えば、ダイナミックレンジが不足し、適正な明るさの眼底画像を取得することが難しい可能性がある。
【０００５】
そこで、本開示の目的は、適正な明るさの眼底画像を取得することである。
【課題を解決するための手段】
【０００６】
本開示の眼科装置は、第１の撮像素子と前記第１の撮像素子よりも感度が高い第２の撮像素子とを用いて被検眼の眼底を撮影する撮像部と、前記撮像部に入射する光量を制御する制御部と、を備える眼科装置であって、前記制御部は、前記撮像部が前記第１の撮像素子を用いて撮影する場合に、第１の光量を下限とする第１の範囲で光量を制御し、前記撮像部が前記第２の撮像素子を用いて撮影する場合に、前記第１の光量より低い第２の光量を下限とする第２の範囲で光量を制御する。
【発明の効果】
【０００７】
本開示によれば、適正な明るさの眼底画像を取得することができる。
【図面の簡単な説明】
【０００８】
装置の概略的な構成例を示す。

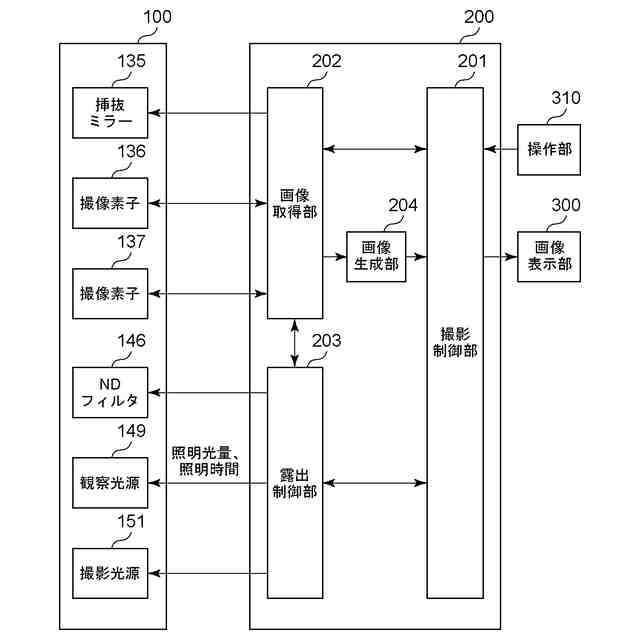

装置の制御部の概略的な構成例を示す。

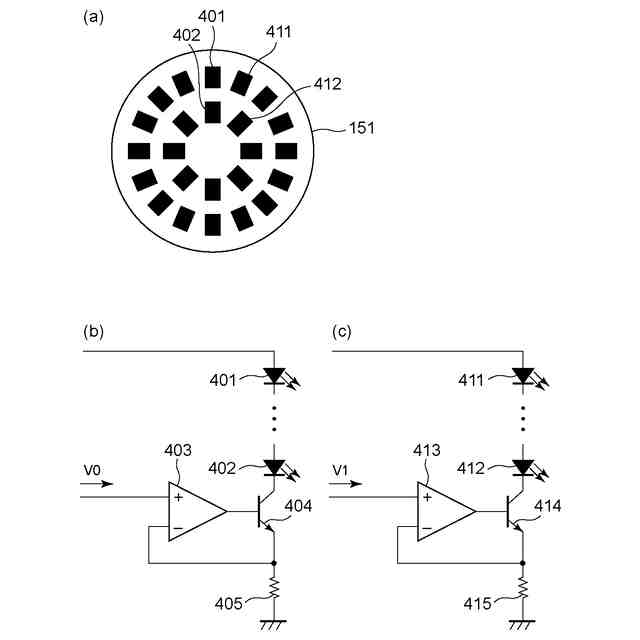

光源の調光回路構成の一例を示す。
ＮＤフィルタを用いた調光構成の一例を示す。

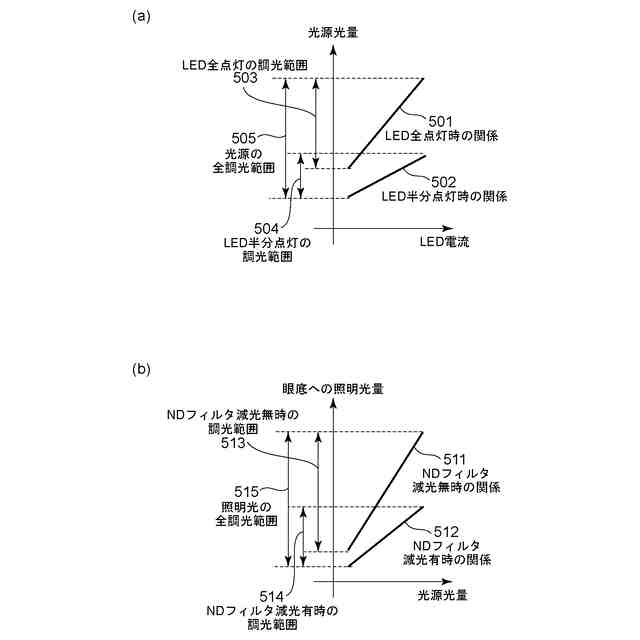

装置の調光範囲の一例を示す。

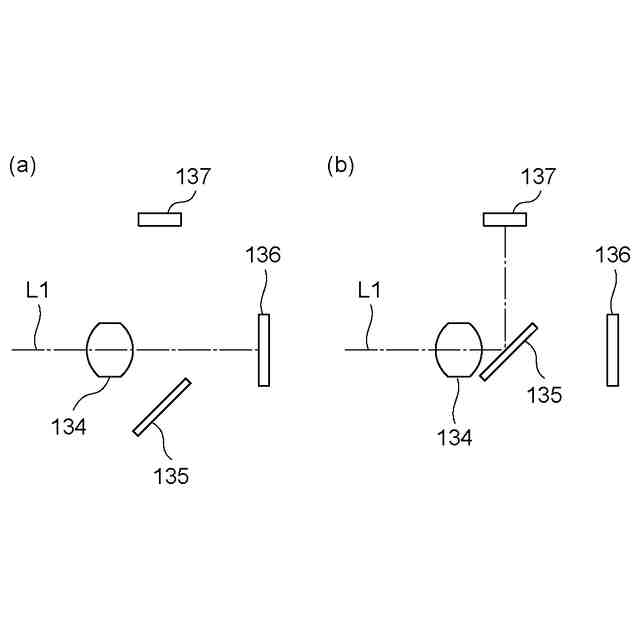

撮像素子の切り替え構成の一例を示す。

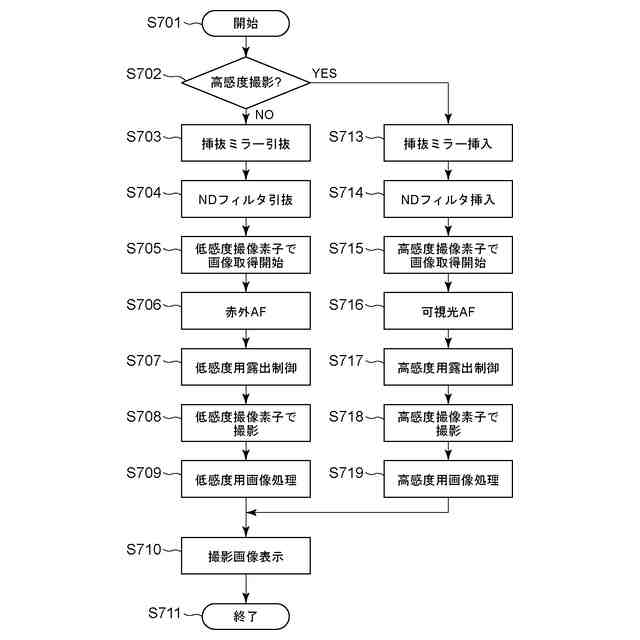

実施形態１での撮影フローの一例を示す。

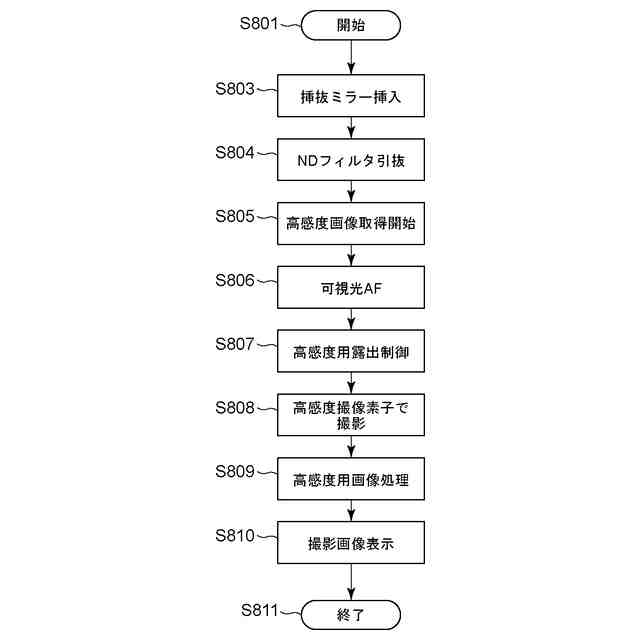

実施形態１の変形例１での撮影フローの一例を示す。

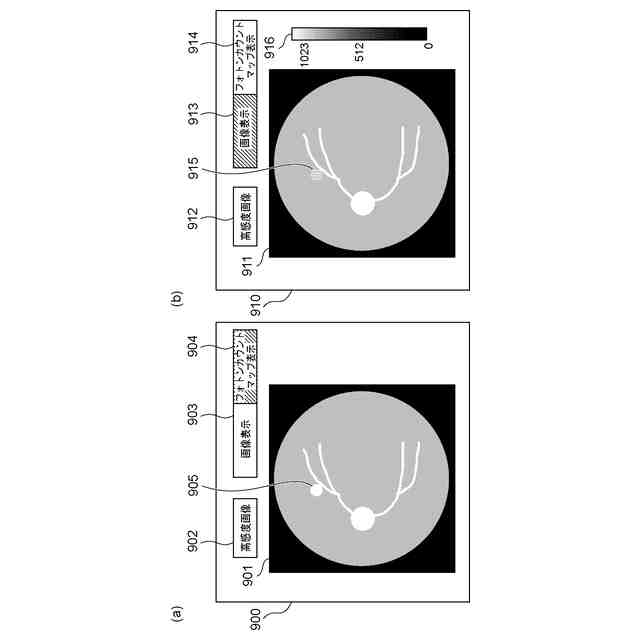

実施形態１の変形例１での画像表示の一例を示す。
実施形態１の変形例２での撮影フローの一例を示す。
実施形態１の変形例２での画像表示の一例を示す。
実施形態２での撮像素子構成の一例を示す。
実施形態２での撮影フローの一例を示す。
実施形態２での生成画像の一例を示す。
【発明を実施するための形態】
【０００９】
以下、本開示を実施するための例示的な実施形態を、図面を参照して詳細に説明する。ただし、以下の実施形態で説明する寸法、材料、形状、及び構成要素の相対的な位置等は任意であり、本開示が適用される装置の構成又は様々な条件に応じて変更できる。また、図面において、同一であるか又は機能的に類似している要素を示すために図面間で同じ参照符号を用いる。
【００１０】
（実施形態１）
本実施形態による装置は、低感度の撮像素子と高感度の撮像素子とを搭載し、撮影モードにより撮像素子を切り替え、切り替えられた撮像素子に応じて露出制御を変更する眼科装置である。
（【００１１】以降は省略されています）
