公開番号2025177491
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024084365
出願日2024-05-23
発明の名称画像形成装置および制御方法
出願人キヤノン株式会社
代理人弁理士法人谷・阿部特許事務所
主分類B41J 2/165 20060101AFI20251128BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】クリーニング性を向上させることが可能な技術を提供する。
【解決手段】ノズルから記録液を吐出して記録する記録手段と、前記記録手段において前記ノズルが形成されたノズル面をワイピングして前記ノズル面に付着した付着物を除去するメンテナンス手段と、を有し、前記メンテナンス手段は、弾性材料により形成される第1ブレードによって第1ワイピングを実行する第1ワイプ部と、前記第1ブレードと異なる種類の弾性材料により形成される第2ブレードによって第2ワイピングを実行する第2ワイプ部と、を備えるようにした。
【選択図】図8
特許請求の範囲【請求項１】
ノズルから記録液を吐出して記録する記録手段と、
前記記録手段において前記ノズルが形成されたノズル面をワイピングして前記ノズル面に付着した付着物を除去するメンテナンス手段と、を有し、
前記メンテナンス手段は、
弾性材料により形成される第１ブレードによって第１ワイピングを実行する第１ワイプ部と、
前記第１ブレードと異なる種類の弾性材料により形成される第２ブレードによって第２ワイピングを実行する第２ワイプ部と、を備えることを特徴とする画像形成装置。
続きを表示（約 770 文字）【請求項２】
前記第２ブレードは、前記第１ブレードよりも硬度が低いことを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記第１ブレードは、硬度７０Ｈｓ以上、９０Ｈｓ以下の弾性材料により形成されることを特徴とする請求項２に記載の画像形成装置。
【請求項４】
前記第２ブレードは、硬度１０Ｈｓ以上、５０Ｈｓ以下の弾性材料により形成されることを特徴とする請求項２に記載の画像形成装置。
【請求項５】
前記第１ワイピングは、前記第２ワイピングよりも高頻度で実行されることを特徴とする請求項１に記載の画像形成装置。
【請求項６】
前記第２ブレードは、前記第１ブレードよりも動摩擦係数が低いことを特徴とする請求項１に記載の画像形成装置。
【請求項７】
前記第２ブレードの動摩擦係数は、０．１以上、０．７以下であることを特徴とする請求項６に記載の画像形成装置。
【請求項８】
前記第２ブレードは、前記第１ブレードよりも損失正接が高いことを特徴とする請求項１に記載の画像形成装置。
【請求項９】
前記第２ブレードの損失正接は、０．１以上、０．３以下であることを特徴とする請求項８に記載の画像形成装置。
【請求項１０】
前記ノズル面には、記録液を吐出可能に、前記ノズルを保護するノズルガードが設けられ、
前記第１ワイピングにおける前記第１ブレードの前記ノズルガードの表面への当接力と、前記第２ワイピングにおける前記第２ブレードの、前記ノズルガードから露出した前記ノズルを含むその近傍への当接力と、は一致もしくは近似することを特徴とする請求項１に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、画像形成装置および制御方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
記録媒体に画像を形成する画像形成装置としてのインクジェット記録装置では、記録ヘッドのノズルからのインクの吐出性能を良好に維持、回復するために、ノズルが形成されたノズル面に付着したインクや紙粉などの付着物をワイピングする構成を備えている。
【０００３】
特許文献１には、ワイピングのためのブレードにおいて、ノズルが形成された領域を保護するノズルガードをワイピングする部分を、当該領域をワイピングする部分よりも分厚く形成することで、ノズルガードへのクリーニング性を向上させる技術が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００７‐２０３６７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に開示の技術では、ノズルが形成された領域に対するクリーニング性を向上させるためには、当該領域に対するブレードの当接力を増大させる必要があり、この場合、ノズルガードなどがある他の領域への当接力も増大してしまう。このため、当該他の領域へ過剰な当接力が付与されてしまい、当該他の領域に位置する部材の損傷や、ブレード自体に損傷が生じる虞があった。
【０００６】
本開示は、上記課題に鑑みてなされたものであり、クリーニング性を向上させることが可能な技術を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記目的を達成するために、本開示による画像形成装置の一実施形態は、ノズルから記録液を吐出して記録する記録手段と、前記記録手段において前記ノズルが形成されたノズル面をワイピングして前記ノズル面に付着した付着物を除去するメンテナンス手段と、を有し、前記メンテナンス手段は、弾性材料により形成される第１ブレードによって第１ワイピングを実行する第１ワイプ部と、前記第１ブレードと異なる種類の弾性材料により形成される第２ブレードによって第２ワイピングを実行する第２ワイプ部と、を備えることを特徴とする。
【発明の効果】
【０００８】
本開示によれば、クリーニング性を向上することができるようになる。
【図面の簡単な説明】
【０００９】
画像形成装置の概略構成図。
記録部の搬送路を示す図。

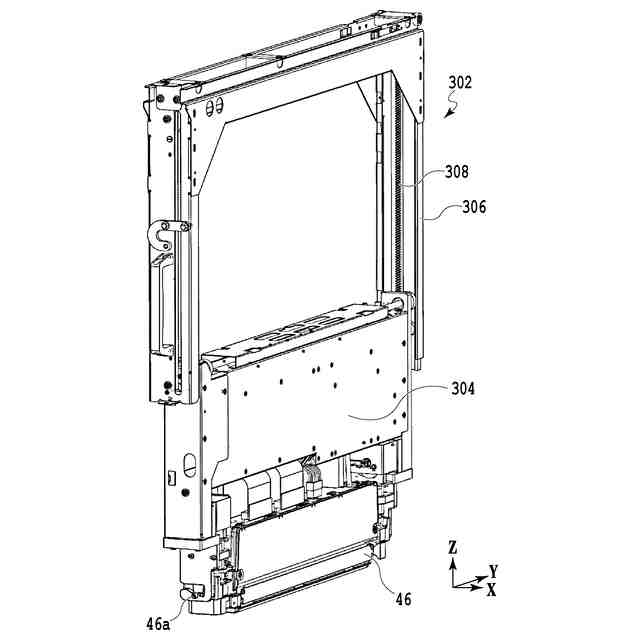

記録ヘッドを昇降する昇降部の概略構成図。

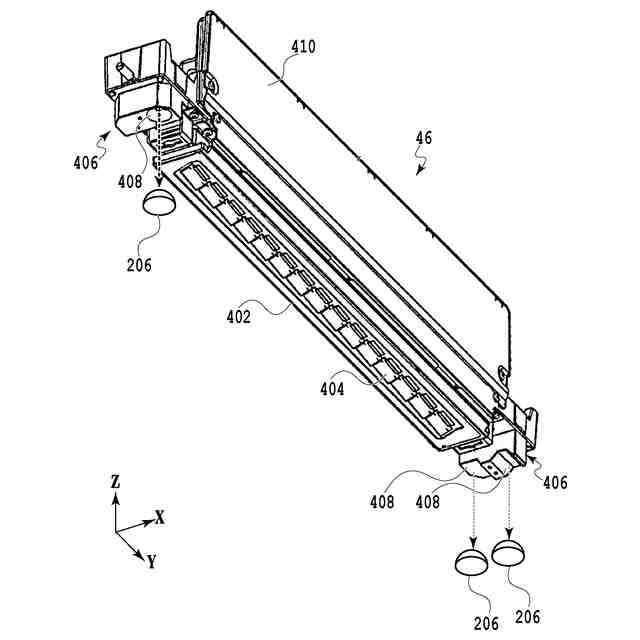

記録ヘッドの斜視構成図。
ノズル面の構成を説明する図。

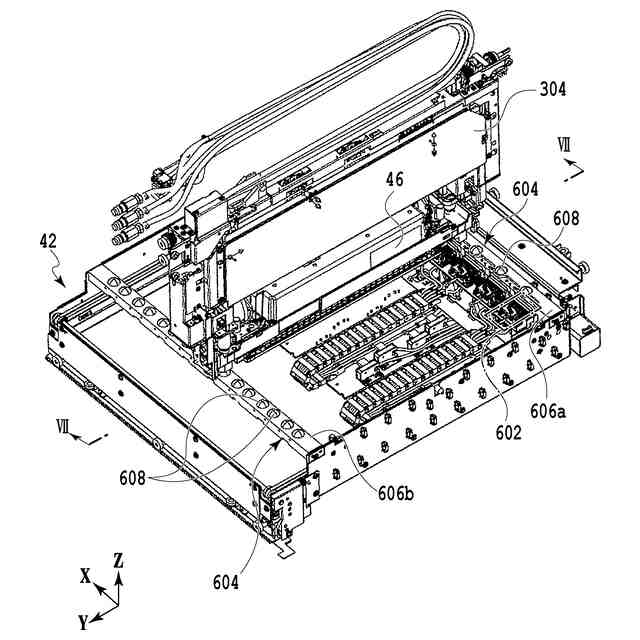

記録ヘッドを位置決めしたときのメンテナンス部を示す図。
図６のＶＩＩ－ＶＩＩ線断面図。

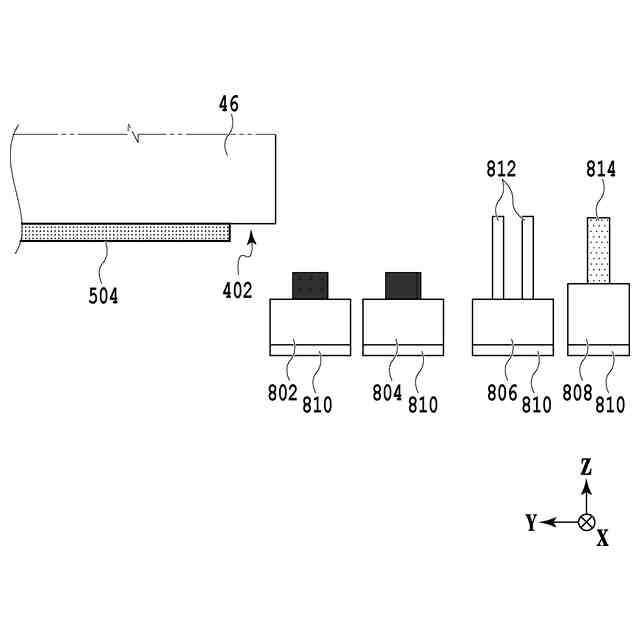

メンテナンス部材の概略構成図。
開口内へのブレードの進入を示すイメージ図。
表面への当接力とノズル列回りへの当接力との関係を示すグラフ。
第１クリーニング処理の処理内容を示すフローチャート。
第２クリーニング処理の処理内容を示すフローチャート。
実験においてブレードの形成に用いたゴム材料の特性を示すテーブル。
実験条件および実験結果を示すテーブル。
【発明を実施するための形態】
【００１０】
以下、添付の図面を参照しながら、画像形成装置および制御方法の実施形態の一例を説明する。なお、以下の実施形態は、本開示を限定するものではなく、また、本実施形態で説明されている特徴の組合せのすべてが本開示の解決手段に必須のものとは限らない。また、実施形態に記載されている構成要素の位置、形状などはあくまで一例であり、この開示をそれらのみに限定する趣旨のものではない。
（【００１１】以降は省略されています）
