公開番号2025177125
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083683
出願日2024-05-22
発明の名称容器セット
出願人三甲株式会社
代理人個人,個人
主分類B65D 21/04 20060101AFI20251128BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】段積み作業を容易に行うことが可能な容器セットを提供する。
【解決手段】本発明の容器セットでは、第1の容器10を2つ並べてなる第1容器集合体80の上に、第2の容器40を第1の向きにして積み上げたときと、第1の向きに対して180度異なる第2の向きにして積み上げたときとの両方で、第2の容器40の1対の長辺側の側壁の複数の脚部51の全てが、第1容器集合体80の上部に上方から当接する。これにより、第2の容器40が第1容器集合体80上で180度異なる2つの向きで安定して段積みすることができるので、向きを確認する手間がなくなり、段積み作業が容易になる。
【選択図】図17
特許請求の範囲【請求項１】
上面が開放した箱形をなしかつ外側面に複数の脚部を有すると共に内側面に複数の縦溝を備える第１及び第２の２種類の容器を含み、同種類の容器同士を同じ向きにして積み上げると上側の容器の前記複数の脚部が、下側の容器の前記複数の縦溝に収容されるネスティング状態になる一方、同種類の容器同士を１８０度異なる向きにして積み上げると上側の容器の前記複数の脚部が、下側の容器の上部に上方から当接するスタッキング状態になり、さらに、前記第２の容器の平面形状が、２つの前記第１の容器を水平に並べてなる第１容器集合体の平面形状と略同じ長方形をなしている容器セットにおいて、
前記第１容器集合体の上に、前記第２の容器を第１の向きにして積み上げたときと、前記第１の向きに対して１８０度異なる前記第２の向きにして積み上げたときとの両方で、前記第２の容器の１対の長辺側の側壁の複数の脚部の全てが、前記第１容器集合体の上部に上方から当接する容器セット。
続きを表示（約 1,200 文字）【請求項２】
前記第１の容器は、１対の短辺側の側壁に１対ずつの前記脚部及び１対ずつの前記縦溝を備え、それら１対ずつの脚部及び１対ずつの縦溝は、非回転対称かつ前記１対の短辺側の側壁の間の中心面である短辺中心面に対して面対称に配置され、
前記第２の容器は、１対の長辺側の側壁に１対ずつの前記脚部及び１対ずつの前記縦溝を備え、それら１対ずつの脚部及び１対ずつの縦溝は、非回転対称かつ前記１対の長辺側の側壁の間の中心面である長辺中心面に対して面対称に配置されている請求項１に記載の容器セット。
【請求項３】
前記第１容器集合体の上に、前記第２の容器を前記第１の向きにして積み上げたときと、前記第２の向きにして積み上げたときとで、前記第２の容器の１対の長辺側の側壁の各脚部が、前記第１容器集合体の前記縦溝を挟んだ一方側位置と他方側位置とに位置を変えて上方から当接する請求項２に記載の容器セット。
【請求項４】
前記第１の容器は、平面形状が長方形で、その長方形の４辺の側壁のそれぞれに前記脚部と前記縦溝とを有し、
前記第２の容器の上に、前記第１容器集合体を第１の向きにして積み上げたときと、前記第１の向きに対して１８０度異なる第２の向きにして積み上げたときとの両方で、前記第１容器集合体に含まれる各第１の容器の３辺の側壁の脚部が、前記第２の容器の上部に上方から当接する請求項１に記載の容器セット。
【請求項５】
前記第１の容器には、上面の内縁部を段付き状に陥没させて上面段差部が形成されると共に、その上面の下段部分に他の前記第１の容器の脚部が当接し得る脚部当接部が設けられ、
前記第２の容器には、上面の内縁部を段付き状に陥没させて上面段差部が形成されると共に、その上面の下段部分に他の前記第２の容器の脚部が当接し得る脚部当接部が設けられ、
容器セットには、前記第２の容器と平面形状が略同一で、下面の外縁部より内側部分を突出させてなる下面突部を有しかつ前記脚部を有しない第３の容器が含まれ、
前記第３の容器が、前記第２の容器の上に積み上げられると、前記下面突部が前記第２の容器における前記上面段差部の内側に嵌合すると共に、
前記第３の容器が、前記第１容器集合体の上に積み上げられると、前記下面突部が前記第１容器集合体を構成する２つの前記第１の容器における前記上面段差部の内側に嵌合する請求項１から４の何れか１の請求項に記載の容器セット。
【請求項６】
前記第１の容器の一方の長辺側の側壁の上部を陥没させてなり、前記第２の容器の下部を受容する受容部と、
前記受容部の底面から突出する突部と、
前記第２の容器の下面に形成され、前記突部と水平方向で対向する被係合部と、
を備える請求項１から４の何れか１の請求項に記載の容器セット。

発明の詳細な説明【技術分野】
【０００１】
本開示は、第１と第２の２種類の容器を含み、同種類の容器同士の段積みをスタッキング状態とネスティング状態とにすることが可能な容器セットに関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
この種の容器セットとして、２つの第１の容器を水平に並べてなる第１容器集合体の上に、第２の容器を段積可能なものが知られている（例えば、先行文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第４３９４３６５号公報（図３）
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述の従来の容器セットは、第１容器集合体の上に段積みされる第２の容器の向きによっては、第２の容器が第１容器集合体上でシーソーのように傾動し得るため、第１容器集合体に対する第２の容器の段積み時の向きを確認する必要があり、段積み作業に手間がかかるという問題がある。そこで、本願は、上記問題を有さず、段積み作業を容易に行うことが可能な容器セットを提供する。
【課題を解決するための手段】
【０００５】
上記課題を解決するためになされた本開示の一態様は、上面が開放した箱形をなしかつ外側面に複数の脚部を有すると共に内側面に複数の縦溝を備える第１及び第２の２種類の容器を含み、同種類の容器同士を同じ向きにして積み上げると上側の容器の前記複数の脚部が、下側の容器の前記複数の縦溝に収容されるネスティング状態になる一方、同種類の容器同士を１８０度異なる向きにして積み上げると上側の容器の前記複数の脚部が、下側の容器の上部に上方から当接するスタッキング状態になり、さらに、前記第２の容器の平面形状が、２つの前記第１の容器を水平に並べてなる第１容器集合体の平面形状と略同じ長方形をなしている容器セットにおいて、前記第１容器集合体の上に、前記第２の容器を第１の向きにして積み上げたときと、前記第１の向きに対して１８０度異なる前記第２の向きにして積み上げたときとの両方で、前記第２の容器の１対の長辺側の側壁の複数の脚部の全てが、前記第１容器集合体の上部に上方から当接する容器セットである。
【発明の効果】
【０００６】
本開示の一態様の容器セットは、第１容器集合体の上に、第２の容器を第１の向きにして積み上げたときと、第１の向きに対して１８０度異なる第２の向きにして積み上げたときとの両方で、第２の容器の１対の長辺側の側壁の複数の脚部の全てが、第１容器集合体の上部に上方から当接する。即ち、本発明によれば、第２の容器が第１容器集合体上で１８０度異なる２つの向きで安定して段積みすることができるので、向きを確認する手間がなくなり、段積み作業が容易になる。
【図面の簡単な説明】
【０００７】
図１は、第１の容器の上面側の斜視図

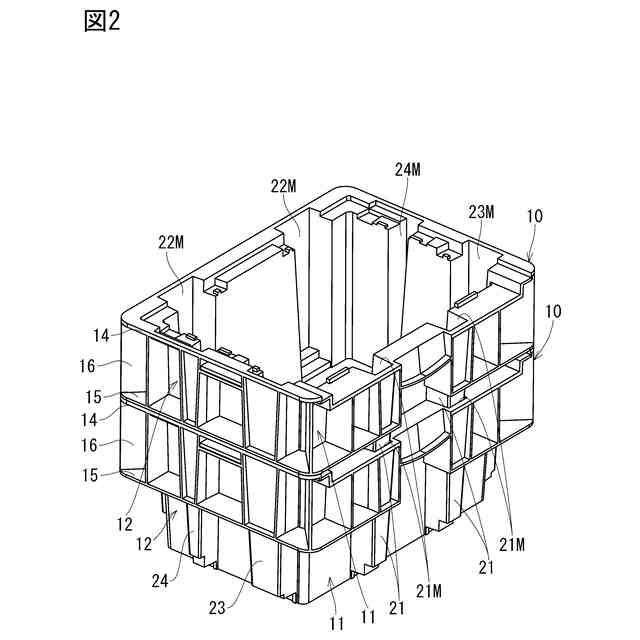

図２は、ネスティング状態にされた２つの第１の容器の斜視図

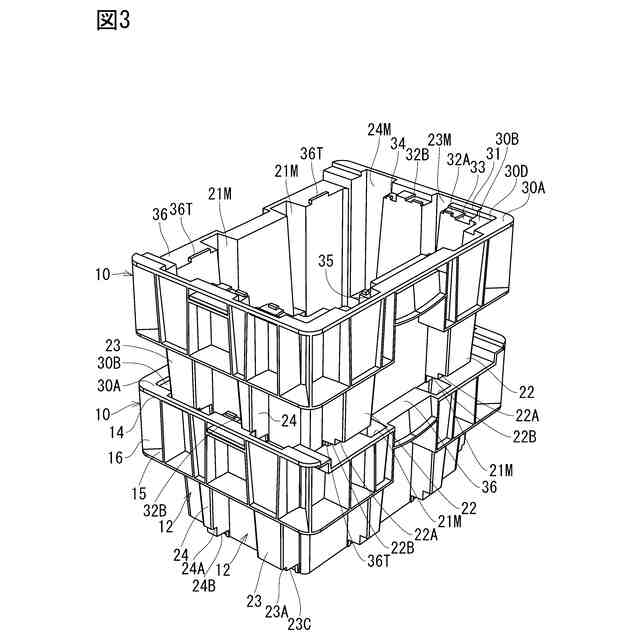

図３は、スタッキング状態にされた２つの第１の容器の斜視図

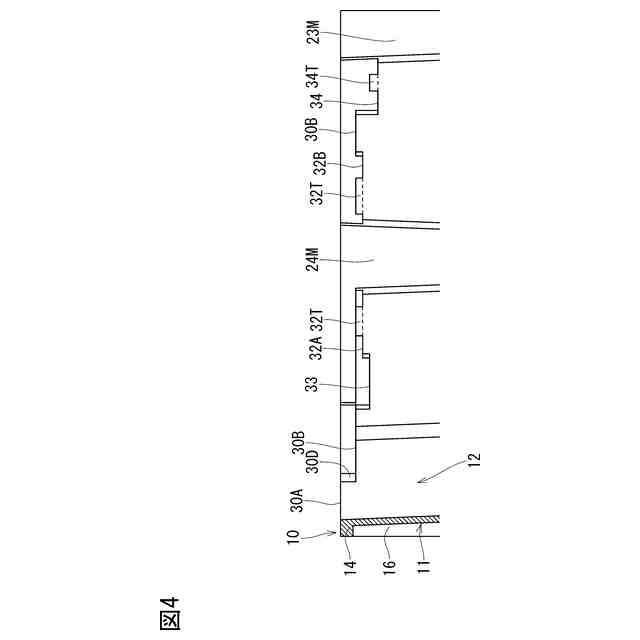

図４は、第１の容器の側断面図

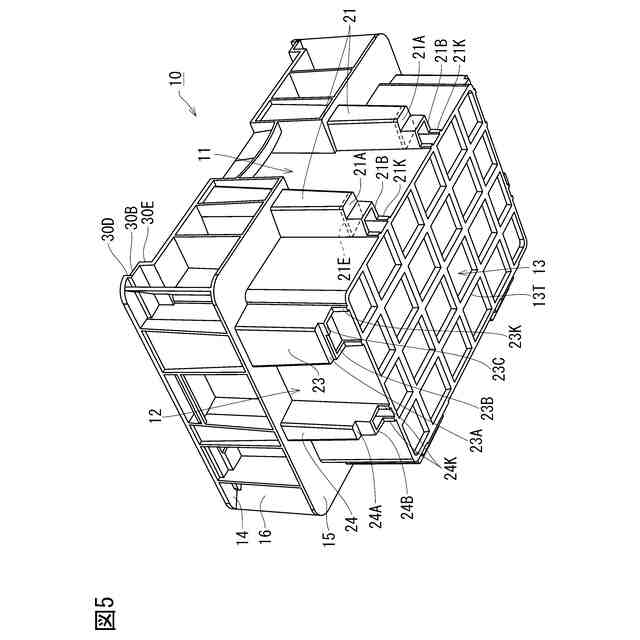

図５は、第１の容器の下面側の斜視図
図６は、第１の容器の下面側の斜視図

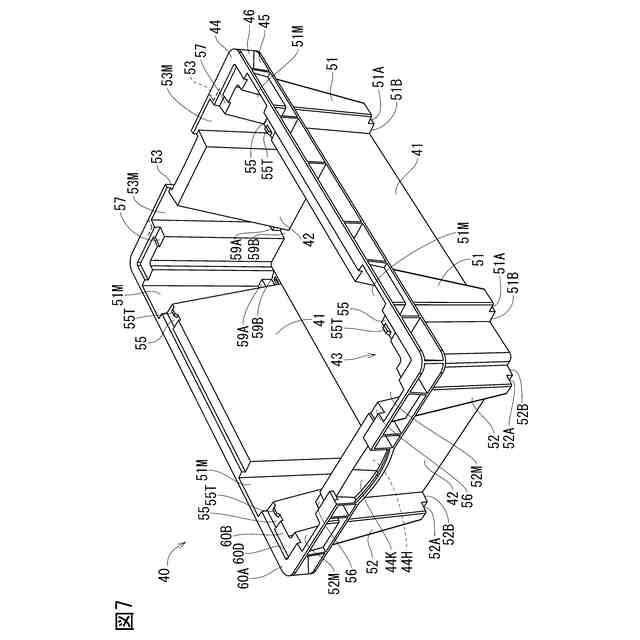

図７は、第２の容器の上面側の斜視図

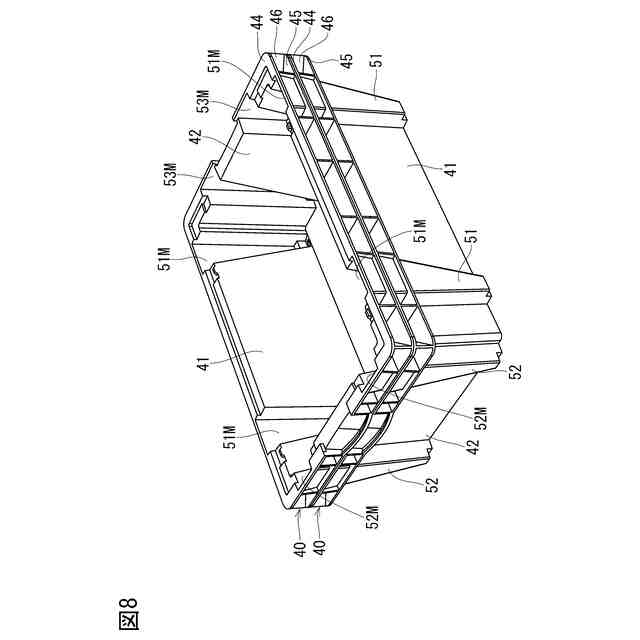

図８は、ネスティング状態にされた２つの第２の容器の斜視図

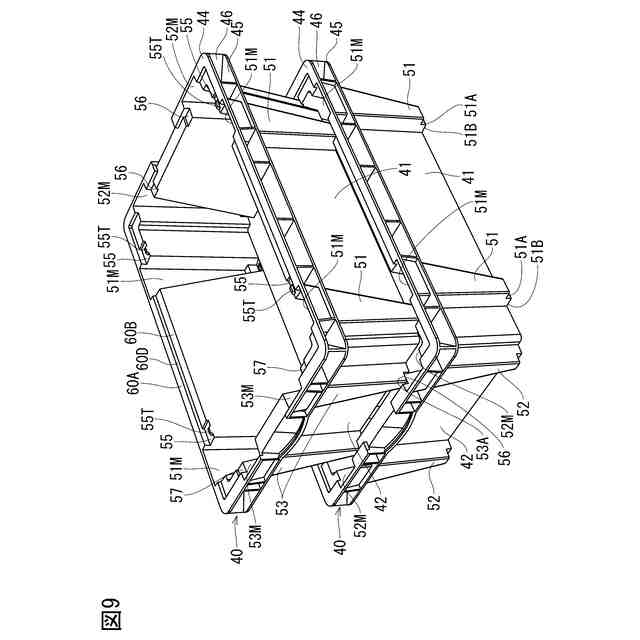

図９は、スタッキング状態にされた２つの第２の容器の斜視図
図１０は、第２の容器の下面側の斜視図
図１１は、第２の容器の下面側の斜視図
図１２は、第２の容器上に第３の容器を積み上げた状態の斜視図
図１３は、第３の容器の一部の下面側の斜視図
図１４は、第１容器集合体上に第３の容器を積み上げた状態の斜視図
図１５は、第１容器集合体の上面側の斜視図
図１６は、第１容器集合体の下面側の斜視図
図１７は、第１容器集合体上に第２の容器を積み上げた状態の斜視図
図１８は、第１容器集合体上に第２の容器を積み上げた状態の平断面図
図１９は、第２の容器上に第１容器集合体を積み上げた状態の斜視図
【発明を実施するための形態】
【０００８】
以下、図１～図１９を参照して、本開示の一実施形態に係る容器セットについて説明する。本実施形態の容器セットには、少なくとも２つの第１の容器１０（図１参照）と、１つの第２の容器４０（図７参照）と、１つの第３の容器７０（図１２参照）とが含まれる。第１の容器１０の平面形状は長方形をなし、第２及び第３の容器４０，７０の平面形状は、第１の容器１０の平面形状である長方形の短辺を略２倍にした長方形になっている。
【０００９】
図１に示される第１の容器１０は、一般にＳ／Ｎコンテナと呼ばれているものであり、段積みする向きにより、後述するネスティング状態（図２参照）かスタッキング状態（図３参照）かを選択可能になっている。そのために、第１の容器１０は、その平面形状である長方形の１対の長辺側の側壁１１（以下、「長側壁１１」という）と、１対の短辺側の側壁１２（以下、「短側壁１２」という）とのそれぞれの一部を上下方向に延びる角溝状に屈曲させて、外側に突出する複数の脚部２１～２４を備え、それらの内側部分が、複数の縦溝２１Ｍ～２４Ｍになっている。また、第１の容器１０は、１対の短側壁１２の間の中心面である架空の短辺中心面に対して面対称でかつ非回転対称な構造になるように上記複数の脚部２１～２４が配置されている。
【００１０】
具体的には、１対の短側壁１２のそれぞれには、脚部２３とそれより幅が狭い脚部２４とが形成され、各短側壁１２の脚部２３は、一方の長側壁１１側の端部に配置され、脚部２４は、他方の長側壁１１側の端部寄り位置に配置されている。また、その一方の長側壁１１には、１対の脚部２１が形成され、他方の長側壁１１には、１対の脚部２２が形成されている。１対の脚部２１の間隔は、１対の脚部２２の間隔より狭く、各脚部２１の幅は、各脚部２２の幅より小さくなっている。また、各脚部２１～２４は、下方に向かうに従って幅が徐々に狭くなっている。
（【００１１】以降は省略されています）
