公開番号2025176200
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2025156918,2021073418
出願日2025-09-22,2021-04-23
発明の名称床構造および床構造の施工方法
出願人清水建設株式会社
代理人個人,個人,個人
主分類E04B 5/38 20060101AFI20251126BHJP(建築物)
要約【課題】床厚を抑えることができるとともに、容易に施工することができる床構造および床構造の施工方法を提供する。
【解決手段】構造物の構造体として設けられるRCスラブ2と、非構造体であり、RCスラブの下面に沿って設けられるCLTパネル3と、を有し、RCスラブの鉄筋にトラス筋22が用いられ、CLTパネルとRCスラブとの間に設けられたシアキー5Bをさらに有し、シアキーは、鋼材でU字形状に形成され、RCスラブのトラス筋のためのスペーサを兼ねる。
【選択図】図3
特許請求の範囲【請求項１】
構造物の構造体として設けられるＲＣスラブと、
非構造体であり、前記ＲＣスラブの下面に沿って設けられるＣＬＴパネルと、を有し、
前記ＲＣスラブの鉄筋にトラス筋が用いられ、
前記ＣＬＴパネルと前記ＲＣスラブとの間に設けられたシアキーをさらに有し、
前記シアキーは、鋼材でＵ字形状に形成され、前記ＲＣスラブの前記トラス筋のためのスペーサを兼ねる床構造。
続きを表示（約 1,400 文字）【請求項２】
前記トラス筋は、
下側に位置する２本のボトム筋と、上側に位置するトップ筋と、前記ボトム筋および前記トップ筋に接合されるラチス筋と、を有し、
前記ラチス筋は、波形に折り曲げられ、一方の前記ボトム筋と前記トップ筋との間、他方の前記ボトム筋と前記トップ筋との間のそれぞれにトラスの形状で配置された鉄筋である請求項１に記載の床構造。
【請求項３】
構造物の構造体として設けられるＲＣスラブと、
非構造体であり、前記ＲＣスラブの下面に沿って設けられるＣＬＴパネルと、を有し、
梁がＨ型鋼の鉄骨梁で構成され、
前記ＣＬＴパネルの上面と、前記梁の上フランジの上面と、が同じ高さに位置し、
前記ＣＬＴパネルの下面は、前記梁のウェブの上下方向の中間部の高さに位置し、
前記ＣＬＴパネルの縁部における上部側は下部側よりも側方に突出した突出部が形成され、
前記ＣＬＴパネルの縁部と、前記梁と、の間に梁コンクリートが設けられ、
前記ＣＬＴパネルおよび前記梁コンクリートの上部に前記ＲＣスラブが設けられている床構造。
【請求項４】
構造物の構造体として設けられるＲＣスラブと、
非構造体であり、前記ＲＣスラブの下面に沿って設けられるＣＬＴパネルと、を有し、
梁がＨ型鋼の鉄骨梁で構成され、
前記ＣＬＴパネルの下面と、前記梁の上フランジの上面と、が同じ高さに位置し、
前記ＣＬＴパネルの縁部における上部側は下部側よりも側方に突出した突出部が形成され、
前記ＣＬＴパネルの縁部と、前記梁の上フランジと、で囲まれた空間に梁コンクリートが設けられ、
前記ＣＬＴパネルおよび前記梁コンクリートの上部に前記ＲＣスラブが設けられている床構造。
【請求項５】
構造物の構造体として設けられるＲＣスラブと、
前記ＲＣスラブの下面に沿って設けられるＣＬＴパネルと、
Ｈ型鋼からなる鉄骨梁と、を有する床構造の施工方法において、
前記ＣＬＴパネルを設置するＣＬＴパネル設置工程と、
前記ＲＣスラブを施工するＲＣスラブ施工工程と、を有し、
前記ＣＬＴパネル設置工程において、前記ＣＬＴパネルの下面と前記鉄骨梁との間を塞ぐ下側型枠を設置し、
前記ＲＣスラブ施工工程では、前記ＣＬＴパネル設置工程で設置された前記ＣＬＴパネルおよび前記下側型枠を型枠として使用して梁コンクリートを形成するとともに、前記ＣＬＴパネルの上面に前記ＲＣスラブを形成する床構造の施工方法。
【請求項６】
構造物の構造体として設けられるＲＣスラブと、
非構造体であり、前記ＲＣスラブの下面に沿って設けられるＣＬＴパネルと、を有し、
梁がＨ型鋼の鉄骨梁で構成され、
前記梁の表面を覆うように耐火被覆材が設けられ、
前記ＣＬＴパネルの縁部は、前記梁の上フランジの上面に設けられた前記耐火被覆材の上部に配置され、
前記梁の上フランジには上方に突出するスタッドが接合され、
前記ＣＬＴパネルの縁部と、前記梁の上フランジと、で囲まれた空間に梁上コンクリートが設けられ、
前記ＣＬＴパネルおよび前記梁上コンクリートの上部に前記ＲＣスラブが設けられている床構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、床構造および床構造の施工方法に関する。
続きを表示（約 3,700 文字）【背景技術】
【０００２】
ひき板をその繊維方向が直交するように交互に積層接着したＣＬＴ（ＣｒｏｓｓＬａｍｉｎａｔｅｄＴｉｍｂｅｒ）は、厚みのあるパネル状の木質材料で、建築の構造材などに使用される（例えば、特許文献１および２参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－７８３０７号公報
特開２０１９－１３８０５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
耐火構造物の主要構造部に木構造を採用する場合、木質材料を耐火被覆材で覆う必要がある。このため、耐火構造物の床にＣＬＴパネルを構造材として採用する場合は、ＣＬＴパネルを耐火被覆材で覆っている。このような床構造では、仕上げ面には、耐火被覆材を覆うように仕上げ材を設けるため、床厚が大きくなるとともに、施工工程が多くなり、施工が煩雑になるという問題があった。
【０００５】
本発明は、上述する問題点に鑑みてなされたもので、床厚を抑えることができるとともに、容易に施工することができる床構造および床構造の施工方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明に係る床構造は、構造物の構造体として設けられるＲＣスラブと、非構造体であり、前記ＲＣスラブの下面に沿って設けられるＣＬＴパネルと、を有し、前記ＲＣスラブの鉄筋にトラス筋が用いられ、前記ＣＬＴパネルと前記ＲＣスラブとの間に設けられたシアキーをさらに有し、前記シアキーは、鋼材でＵ字形状に形成され、前記ＲＣスラブの前記トラス筋のためのスペーサを兼ねる。
【０００７】
本発明では、ＲＣスラブが構造物の構造体として設けられることにより、ＣＬＴパネルを構造物の主要構造部としてではなく、防振材や、遮音材、仕上げ材として設けることができる。ＣＬＴパネルが構造物の主要構造部ではないことにより、耐火構造物の場合もＣＬＴパネルに耐火被覆材を設ける必要がない。また、ＣＬＴパネルが耐火被覆材に覆われないことにより、表し仕上げの仕上げ材として露出した状態で設置することができる。このように、耐火被覆材を設ける必要が無いことにより、床厚を抑えることができるとともに、床を容易に施工することができる。
また、ＣＬＴパネルとＲＣスラブとの間にシアキーを有することにより、ＣＬＴパネルのみでなく、ＣＬＴパネルとＲＣスラブとが一体化した合成床として、防振性能および遮音性能を向上させることができる。
さらに、シアキーがＲＣスラブの配筋のためのスペーサを兼ねていることにより、ＲＣスラブの配筋のスペーサを別途設ける必要が無く、施工を容易に行うことができるとともに、部品点数を減らすことができて管理を容易にすることができる。
【発明の効果】
【０００８】
本発明によれば、床厚を抑えることができるとともに、容易に施工することができる。
【図面の簡単な説明】
【０００９】

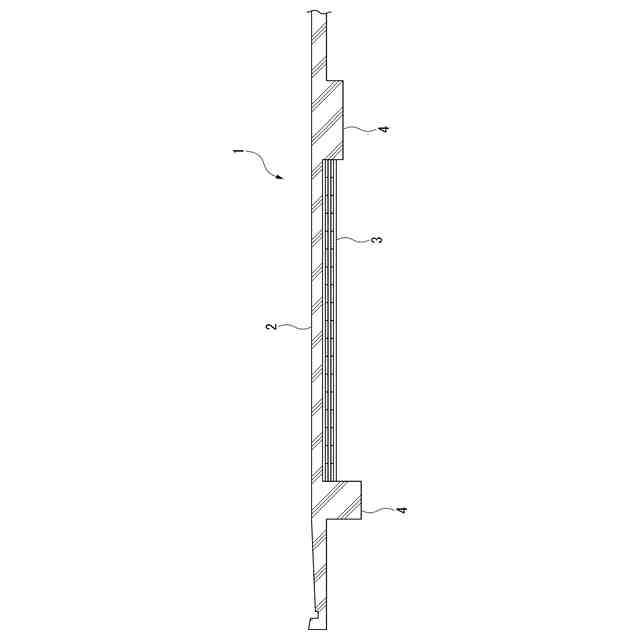

第１実施形態による床構造を示す鉛直断面図である。

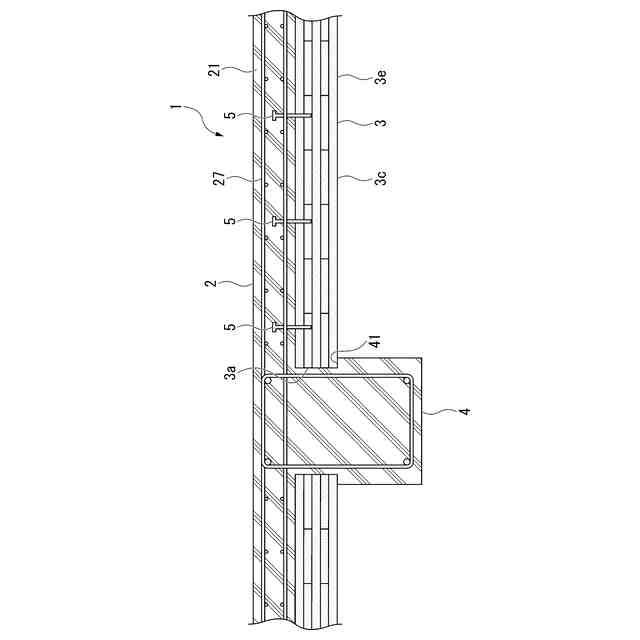

図１の部分拡大図である。

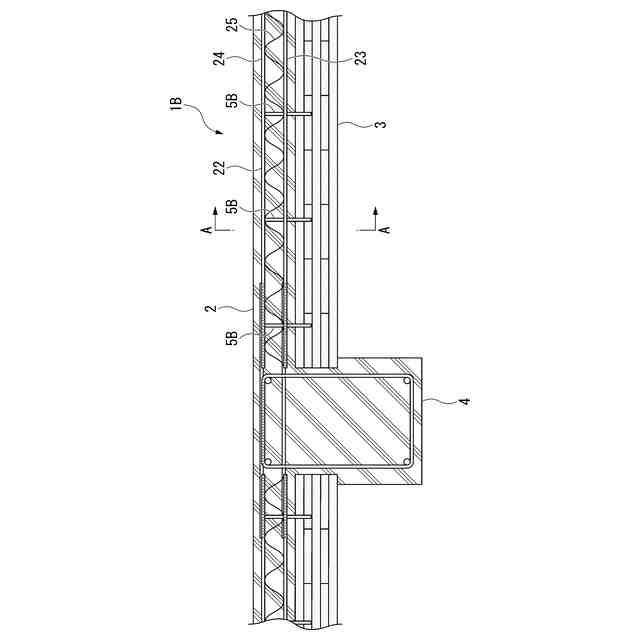

第２実施形態による床構造を示す鉛直断面図である。

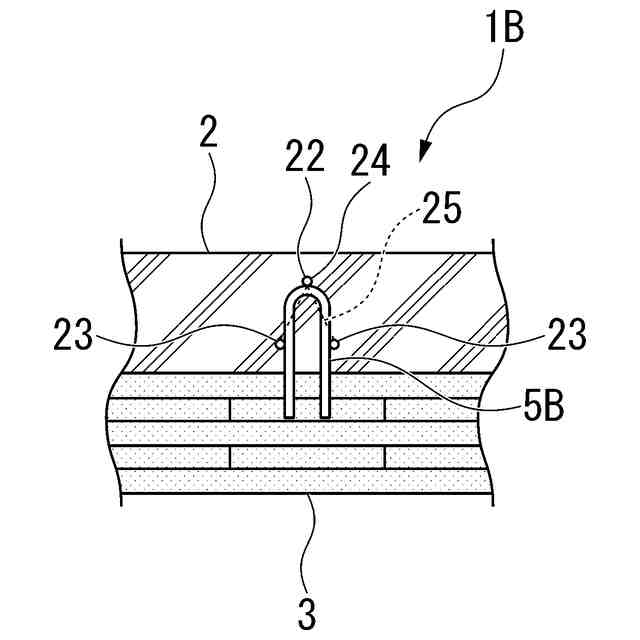

図３のＡ－Ａ線断面図である。

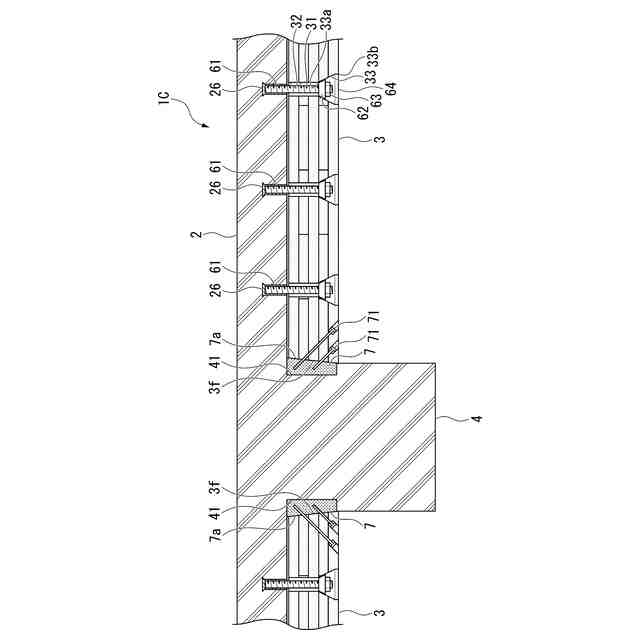

第３実施形態による床構造を示す鉛直断面図である。

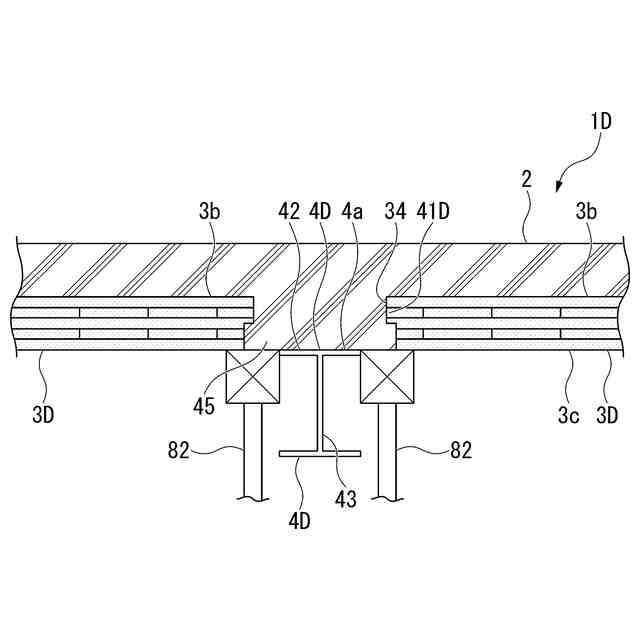

第４実施形態による床構造を示す鉛直断面図である。

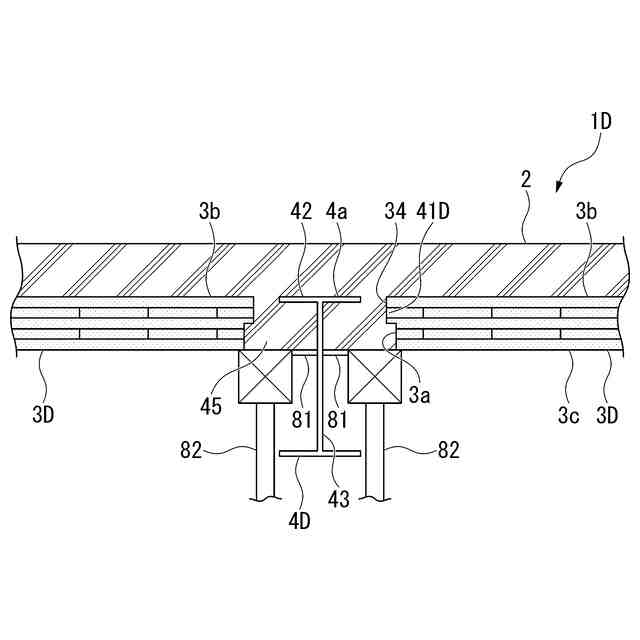

第４実施形態による床構造の変形例を示す鉛直断面図である。

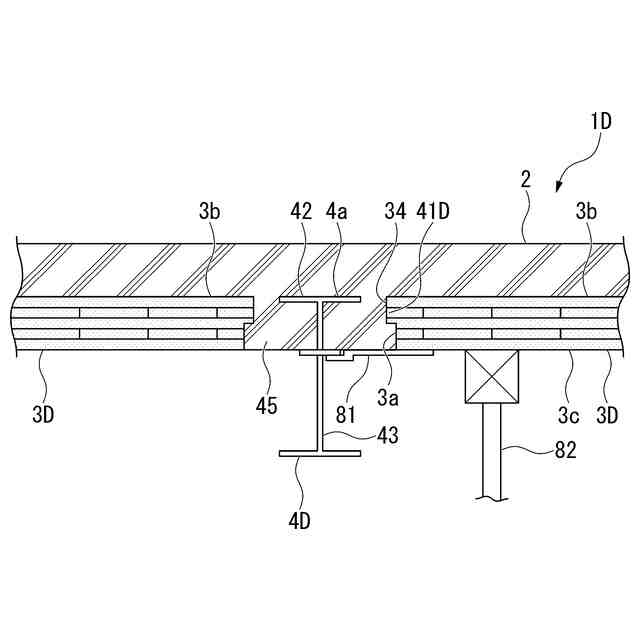

第４実施形態による床構造の他の変形例を示す鉛直断面図である。

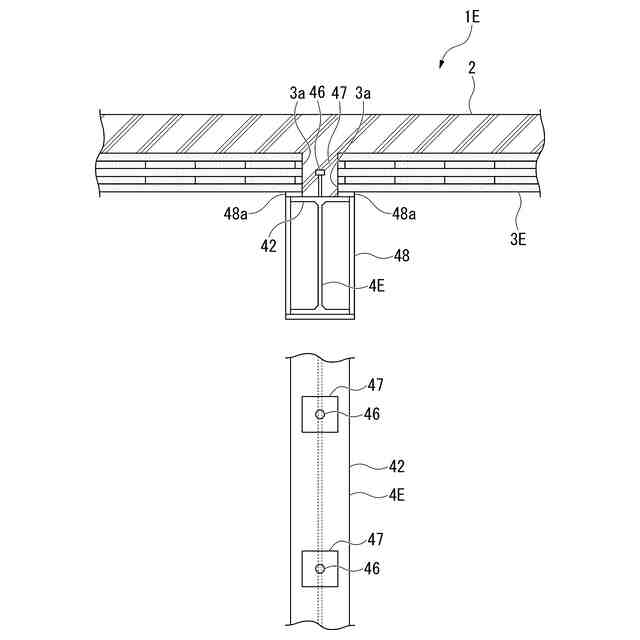

第５実施形態による床構造を示す鉛直断面図である。
床衝撃音遮断性能の測定試験の残響室を示す図である。
上側の残響室の平面図である。
下側の残響室の平面図である。
床版のインピーダンス／固有振動数の測定試験の測定機器系統図である。
衝撃時間内応答インピーダンスの考え方を示す図である。
静的たわみ測定試験、シアキーせん断試験の載荷を説明する側面図である。
静的たわみ測定試験、シアキーせん断試験の載荷を説明する平面図である。
遮音性能測定試験、静的たわみ測定試験、シアキーせん断試験に使用する試験体の概要を示す表である。
（ａ）は試験体１－３の平面図、（ｂ）は（ａ）のＸ－Ｘ´線断面図、（ｃ）は（ａ）のＹ－Ｙ´線断面図、（ｄ）は試験体１－３の立面図（側面図）である。
（ａ）は試験体４の平面図、（ｂ）は（ａ）のＸ－Ｘ´線断面図、（ｃ）は（ａ）のＹ－Ｙ´線断面図、（ｄ）は試験体４の立面図（側面図）である。
（ａ）は試験体５の平面図、（ｂ）は（ａ）のＸ－Ｘ´線断面図、（ｃ）は（ａ）のＹ－Ｙ´線断面図、（ｄ）は試験体５の立面図（側面図）である。
試験体１のシアキーの割り付けパターンＡを示す図である。
試験体２のシアキーの割り付けパターンＢを示す図である。
試験体３のシアキーの割り付けパターンＣを示す図である。
試験体４のシアキーの割り付けパターンＤを示す図である。
（ａ）はシアキーＣＬＣ８×１６０の側面図、（ｂ）は試験体に９０°の角度で設けられたシアキーＣＬＣ８×１６０を示す側面図、（ｃ）は（ｂ）の平面図、（ｄ）は試験体に４５°の角度で設けられたシアキーＣＬＣ８×１６０を示す側面図、（ｅ）は（ｄ）の平面図である。
（ａ）はラグスクリューボルトのシアキーの側面図、（ｂ）は（ａ）が９０°の角度で設けられた試験体を示す側面図、（ｃ）は（ｂ）の平面図、（ｄ）はラグスクリューボルトＭ１６の側面図である。
（ａ）は試験体１ｂ－４ｂ共通のたわみ測定位置図を示す平面図、（ｂ）は側面図、（ｃ）は正面図である。
（ａ）は試験体１ｂ－３ｂ共通のインピーダンスの測定位置を示す図、（ｂ）は側面図、（ｃ）は試験体４ｂ共通のインピーダンスの測定位置を示す図、（
ｄ
）は側面図である。
試験体ごとの遮音性能測定試験、静的たわみ測定試験の結果（ＬＨ（重量床衝撃音）、たわみ量）を示す表である。
シアキーごとの剛性および耐力を示す表である。
（ａ）はＣＬＣ８－９０（９０°）試験後のシアキーの様子を示す画像、（ｂ）はＣＬＣ８－４５，１３５（４５°，１３５°）試験後のシアキーの様子を示す画像、（ｃ）はＬＳＭ１２－９０（９０°）試験後のシアキーの様子を示す画像、（ｄ）はＬＳＭ１６－９０（９０°）試験後のシアキーの様子を示す画像である。
試験体ごとのオクターブバンド中心周波数と床衝撃音レベルとの関係を示すグラフである。
シアキーごとの変位と荷重との関係を示すグラフである。
遮音性能測定試験（コンクリート素面）を行う建物の２階の平面図である。
遮音性能測定試験（コンクリート素面）を行う建物の１階の平面図である。
遮音性能測定試験（コンクリート素面）の測定番号ごとの重量床衝撃音遮断性能および衝撃インピーダンスを示す表である。
遮音性能測定試験（コンクリート素面）の測定Ｎо．１の測定結果である。
遮音性能測定試験（コンクリート素面）の測定Ｎо．２の測定結果である。
遮音性能測定試験（コンクリート素面）の測定Ｎо．３の測定結果である。
遮音性能測定試験（コンクリート素面）の測定Ｎо．４の測定結果である。
遮音性能測定試験（仕上げ面）を行う建物の２階の平面図である。
遮音性能測定試験（仕上げ面）の測定番号ごとの重量床衝撃音遮断性能および衝撃インピーダンスを示す表である。
遮音性能測定試験（仕上げ素面）の測定Ｎо．１の測定結果である。
遮音性能測定試験（仕上げ素面）の測定Ｎо．２の測定結果である。
遮音性能測定試験（仕上げ素面）の測定Ｎо．３の測定結果である。
遮音性能測定試験（仕上げ素面）の測定Ｎо．４の測定結果である。
【発明を実施するための形態】
【００１０】
（第１実施形態）
以下、本発明の第１実施形態による床構造および床構造の施工方法について、図１－図２に基づいて説明する。図１に示すように、第１実施形態による床構造１は、ＲＣスラブ２と、ＲＣスラブ２の下面に沿って設けられるＣＬＴパネル３と、を有する。本実施形態では、ＲＣスラブ２は、ＲＣの梁４に支持されている。ＣＬＴパネル３は、ひき板をその繊維方向が直交するように交互に積層接着したＣＬＴ（ＣｒｏｓｓＬａｍｉｎａｔｅｄＴｉｍｂｅｒ）のパネルである。ＣＬＴパネル３は、水平方向に隣り合う梁４の間に設けられている。
（【００１１】以降は省略されています）
