特許ウォッチ

公開番号2025175130
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2025157625,2024117649
出願日2025-09-24,2020-02-28
発明の名称積層体
出願人TOPPANホールディングス株式会社
代理人個人,個人,個人
主分類B32B 27/36 20060101AFI20251120BHJP(積層体)
要約【課題】易引裂き性に優れる積層体を提供すること。
【解決手段】本発明は、包装袋を形成するための積層体10であって、結晶性ポリエステルフィルムを含む基材層1と、接着層2と、ポリエステルフィルムを含むシーラント層3と、をこの順に備え、シーラント層3の厚さが15～100μmであり、シーラント層3は、15mm幅で測定したMD方向の破断伸度を厚さで割った値が13%/μm以下であり、シーラント層3に含まれるポリエステルフィルムの延伸倍率がMD方向に1.1倍以上である、積層体10を提供する。

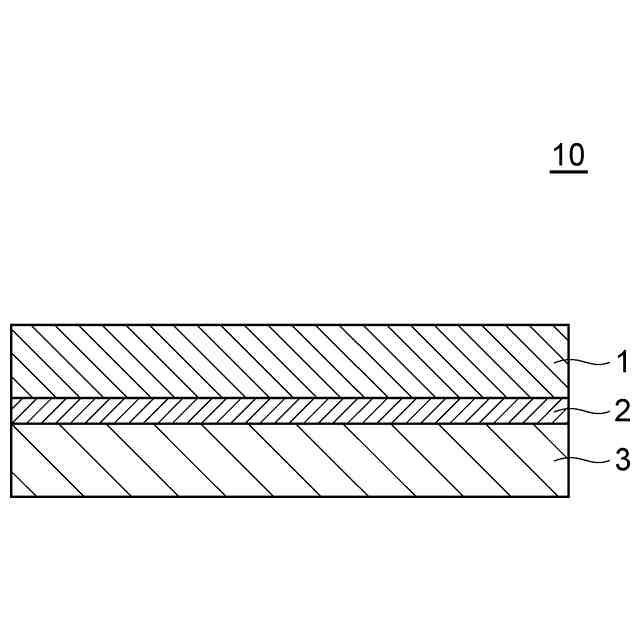

【選択図】図1
特許請求の範囲【請求項１】
包装袋を形成するための積層体であって、
結晶性ポリエステルフィルムを含む基材層と、接着層と、ポリエステルフィルムを含むシーラント層と、をこの順に備え、
前記シーラント層の厚さが１５～１００μｍであり、
前記シーラント層は、１５ｍｍ幅で測定したＭＤ方向の破断伸度を厚さで割った値が１３％／μｍ以下であり、
前記シーラント層に含まれる前記ポリエステルフィルムの延伸倍率がＭＤ方向に１．１倍以上である、積層体。
続きを表示（約 550 文字）【請求項２】
前記シーラント層の面配向係数が０．０８以下である、請求項１に記載の積層体。
【請求項３】
前記シーラント層に含まれる前記ポリエステルフィルムは、ジオール類とジカルボン酸とを縮重合させてなるものであり、
前記ジオール類は、エチレングリコール、ジエチレングリコール、ネオペンチルグリコール、１，４－ブタンジオール及び１，４－シクロヘキサンジメタノールからなる群より選択される少なくとも一種のジオール類を含み、
前記ジカルボン酸はテレフタル酸を含む、請求項１又は２に記載の積層体。
【請求項４】
前記基材層に含まれる前記結晶性ポリエステルフィルムは、ポリブチレンテレフタレート、ポリブチレンナフタレート、ポリエチレンテレフタレートからなる群より選択される少なくとも一種の結晶性ポリエステルからなるものである、請求項１～３のいずれか一項に記載の積層体。
【請求項５】
水蒸気透過度が１０ｇ／ｍ
２
・ｄａｙ以下である、請求項１～４のいずれか一項に記載の積層体。
【請求項６】
前記基材層及び前記シーラント層の少なくとも一方が、再生ポリエステルを含む、請求項１～５のいずれか一項に記載の積層体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、積層体に関する。より詳細には、本発明は、包装袋を形成するための積層体に関する。
続きを表示（約 890 文字）【背景技術】
【０００２】
例えば食品の包装用に用いられる包装袋には、ベースフィルムとして耐熱性及び強靭性に優れた二軸延伸ＰＥＴ（ポリエチレンテレフタレート）フィルムと、シーラント層としてポリエチレンやポリプロピレン等のポリオレフィンフィルムとを備える積層体（軟包材）が知られている（例えば、特許文献１及び２）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１７８３５７号公報
特許第５９３３３０９号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、ユニバーサルデザイン化の流れの中で、包装袋に対しても消費者への配慮が求められており、例えば開封しやすい包装袋として、易引裂き性を有する積層体を用いることが望まれている。ところが従来の包装袋に用いられる積層体は、易引裂き性の点で未だ改善の余地がある。
【０００５】
本発明は、上記実情に鑑みてなされたものであり、易引裂き性を有する積層体を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、包装袋を形成するための積層体であって、結晶性ポリエステルフィルムを含む基材層と、接着層と、ポリエステルフィルムを含むシーラント層と、をこの順に備える積層体を提供する。積層体において、シーラント層は、１５ｍｍ幅で測定したＭＤ方向の破断伸度を厚さで割った値が１３％／μｍ以下である。
【０００７】
上記シーラント層の面配向係数は０．０８以下であってもよい。
【０００８】
上記基材層は、少なくとも一方の表面に無機酸化物の蒸着層を備えていてもよい。
【０００９】
上記積層体は、水蒸気透過度が１０ｇ／ｍ
２
・ｄａｙ以下であってもよい。
【００１０】
上記積層体は、酸素透過度が５ｃｃ／ｍ
２
・ｄａｙ以下であってもよい。

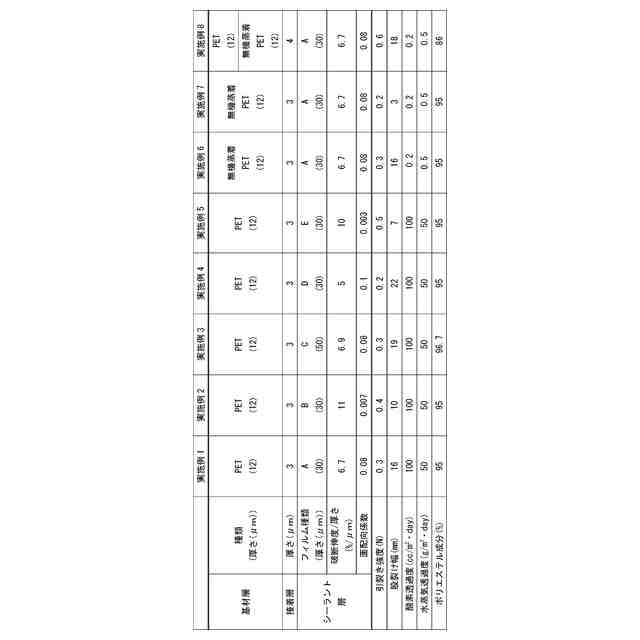

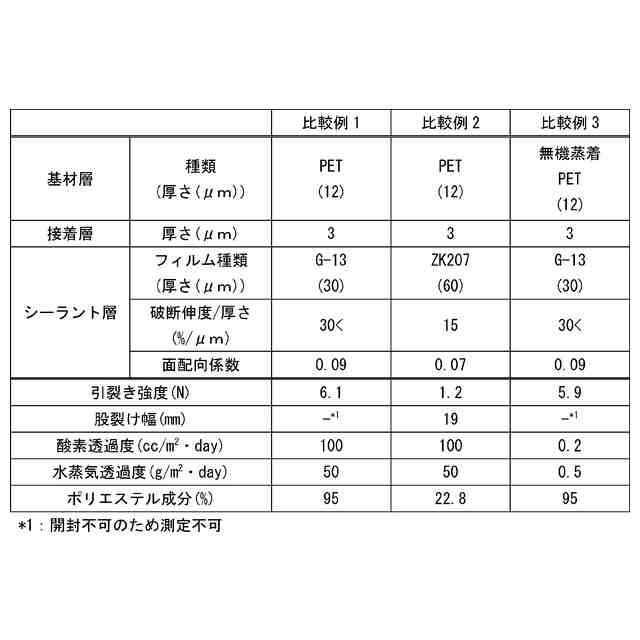

（【００１１】以降は省略されています）

関連特許
