特許ウォッチ

公開番号2025174662
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2024081156
出願日2024-05-17
発明の名称車両用空調装置の冷媒取り出し方法及び車両用空調装置
出願人マツダ株式会社
代理人弁理士法人前田特許事務所
主分類B60H 1/22 20060101AFI20251120BHJP(車両一般)
要約【課題】冷媒回路からの冷媒の回収時間を短くする。
【解決手段】車両用空調装置1は、車室内の空気調和を行うための空調部と、減圧により冷媒を気化させる第1状態と、減圧による冷媒の気化を行わない第2状態とに変更可能な冷媒調整部と、冷媒を圧縮してから出力するコンプレッサ11と、冷媒を冷媒回路2の外に取り出す取出口20と、を含む。冷媒回収モードでは、冷媒調整部を第2状態にして、コンプレッサから出力された冷媒を、空調部、冷媒調整部の順に通過させた後、コンプレッサ11に再度流入させる冷媒加熱ステップと、冷媒加熱ステップの後又は冷媒加熱ステップの実行中に、取出口20を開放する取り出しステップと、を備える。

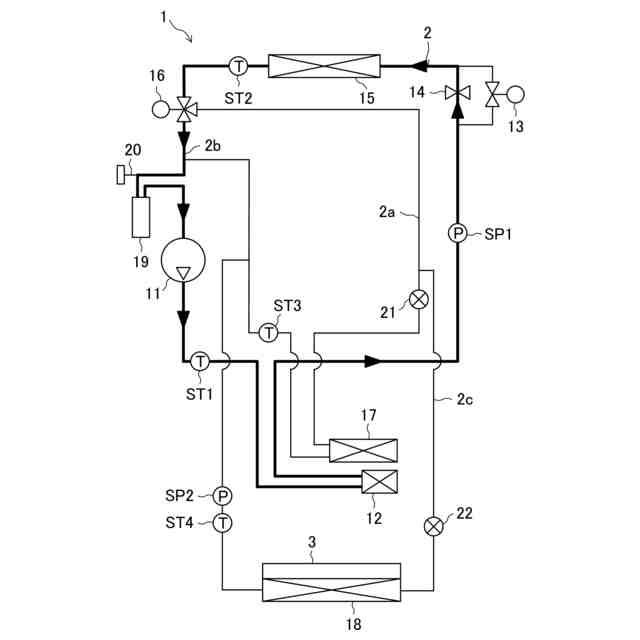

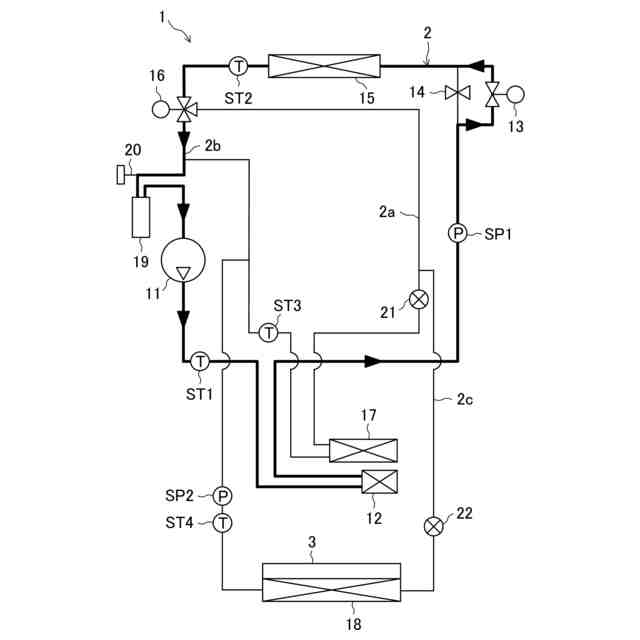

【選択図】図5
特許請求の範囲【請求項１】
冷媒回路を循環する冷媒を用いて車室内の空気調和を行う車両用空調装置の冷媒取り出し方法であって、
前記車両用空調装置は、
前記車室内の空気調和を行うための空調部と、
減圧により前記冷媒を気化させる第１状態と、減圧による前記冷媒の気化を行わない第２状態とに変更可能な冷媒調整部と、
前記冷媒を圧縮してから出力するコンプレッサと、
前記冷媒を前記冷媒回路の外に取り出す取出口と、
を含み、
前記冷媒を用いて前記車室内の空気調和を行う冷房モード及び暖房モードでは、前記冷媒調整部を前記第１状態にして、前記コンプレッサから出力された前記冷媒を、前記空調部及び前記冷媒調整部を通過させた後、前記コンプレッサに再度流入させて、前記冷媒回路内で循環させ、
前記冷媒を前記冷媒回路から取り出す冷媒回収モードでは、
前記冷媒調整部を前記第２状態にして、前記コンプレッサから出力された前記冷媒を、前記空調部及び前記冷媒調整部の順に通過させた後、前記コンプレッサに再度流入させて、前記冷媒回路内で循環させる冷媒加熱ステップと、
前記冷媒加熱ステップの後又は前記冷媒加熱ステップの実行中に、前記取出口を開放する取り出しステップと、
を備える、車両用空調装置の冷媒取り出し方法。
続きを表示（約 2,700 文字）【請求項２】
請求項１に記載の車両用空調装置の冷媒取り出し方法において、
前記空調部は、暖房用熱交換器及びエバポレータを有し、
前記車両用空調装置は、前記冷媒が前記エバポレータを通過する開状態と前記冷媒が前記エバポレータを通過しない閉状態とに切り替え可能な第１切替部を更に含み、
前記冷房モードでは、前記第１切替部を前記開状態にしかつ前記冷媒調整部を前記第１状態にして、前記コンプレッサから出力された前記冷媒を、前記暖房用熱交換器、前記冷媒調整部、前記エバポレータの順に通過させた後、前記コンプレッサに再度流入させ、
前記暖房モードでは、前記第１切替部を前記閉状態にしかつ前記冷媒調整部を前記第１状態にして、前記コンプレッサから出力された前記冷媒を、前記暖房用熱交換器、前記冷媒調整部の順に通過させた後、前記コンプレッサに再度流入させ、
前記冷媒回収モードの前記冷媒加熱ステップでは、前記第１切替部を前記閉状態にしかつ前記冷媒調整部を前記第２状態にして、前記コンプレッサから出力された前記冷媒を、前記暖房用熱交換器、前記冷媒調整部の順に通過させた後、前記コンプレッサに再度流入させる、車両用空調装置の冷媒取り出し方法。
【請求項３】
請求項２に記載の車両用空調装置の冷媒取り出し方法において、
前記冷媒加熱ステップは、
前記第１切替部を前記閉状態にしかつ前記冷媒調整部を前記第２状態にして、前記コンプレッサから出力された前記冷媒を、前記暖房用熱交換器、前記冷媒調整部の順に通過させた後、前記コンプレッサに再度流入させる第１循環ステップと、
前記第１循環ステップの後、前記第１切替部を前記開状態にしかつ前記冷媒調整部を前記第２状態にして、前記暖房用熱交換器、前記冷媒調整部、前記エバポレータの順に通過させた後、前記コンプレッサに再度流入させる第２循環ステップと、
を含む車両用空調装置の冷媒取り出し方法。
【請求項４】
請求項３に記載の車両用空調装置の冷媒取り出し方法において、
前記車両用空調装置は、
前記冷媒回路における前記暖房用熱交換器から前記エバポレータまでの経路から分岐した経路に位置しかつ車両の駆動力を生成する電動機に電力を供給するバッテリの温度を調節するバッテリ温度調整部と、
前記冷媒が前記バッテリ温度調整部を通過する開状態と前記冷媒が前記バッテリ温度調整部を通過しない閉状態とに切り替え可能な第２切替部と、
を更に含み、
前記第１循環ステップ及び第２循環ステップでは、前記第２切替部を前記閉状態にし、
前記冷媒加熱ステップは、前記第１循環ステップの後、前記第１切替部を前記閉状態にしかつ前記第２切替部を前記開状態にしかつ前記冷媒調整部を前記第２状態にして、前記暖房用熱交換器、前記冷媒調整部、前記バッテリ温度調整部の順に通過させた後、前記コンプレッサに再度流入させる第３循環ステップを更に含む、車両用空調装置の冷媒取り出し方法。
【請求項５】
請求項３に記載の車両用空調装置の冷媒取り出し方法において、
前記車両用空調装置は、前記冷媒回路における前記暖房用熱交換器から前記エバポレータまでの経路から分岐した経路に位置しかつ車両の駆動力を生成する電動機に電力を供給するバッテリの温度を調節するバッテリ温度調整部を更に含み、
前記冷媒調整部は、前記バッテリ温度調整部に設けられかつ開度を調整可能な膨張弁を有し、
前記冷房モード及び前記暖房モードでは、前記膨張弁を前記冷媒が気化する開度にする一方、前記冷媒回収モードの前記第１循環ステップでは、前記膨張弁を前記冷媒が気化しない開度にし、前記冷媒回収モードの前記第２循環ステップでは、前記膨張弁を全閉させる、車両用空調装置の冷媒取り出し方法。
【請求項６】
請求項３～５のいずれか１つに記載の車両用空調装置の冷媒取り出し方法において、
前記車両用空調装置は、
前記冷媒回路内の冷媒温度を検出する温度センサと、
前記冷媒回路内の冷媒圧力を検出する圧力センサと、
を更に含み、
前記第１循環ステップにおいて前記温度センサにより検出された冷媒温度が第１所定温度以上であること、及び前記第１循環ステップにおいて前記圧力センサにより検出された冷媒圧力が第１所定圧力以上であることの少なくとも一方が満たされたときに、前記第２循環ステップに移行する車両用空調装置の冷媒取り出し方法。
【請求項７】
請求項６に記載の車両用空調装置の冷媒取り出し方法において、
前記温度センサにより検出された冷媒温度が前記第１所定温度よりも高い第２所定温度であること、及び前記圧力センサにより検出された冷媒圧力が前記第１所定圧力よりも高い第２所定圧力であることの少なくとも一方が満たされたときに、前記冷媒加熱ステップから前記取り出しステップに移行する車両用空調装置の冷媒取り出し方法。
【請求項８】
冷媒回路を循環する冷媒を用いて車室内の空気調和を行う車両用空調装置であって、
前記車室内の空気調和を行うための空調部と、
減圧により前記冷媒を気化させる第１状態と、減圧による前記冷媒の気化を行わない第２状態とに変更可能な冷媒調整部と、
前記冷媒を圧縮してから出力するコンプレッサと、
前記冷媒を前記冷媒回路の外に取り出す取出口と、
コントローラと、を備え、
前記コントローラは、
前記冷媒を用いて前記車室内の空気調和を行う冷房モード及び暖房モードでは、前記冷媒調整部を前記第１状態にして、前記コンプレッサから出力された前記冷媒を、前記空調部及び前記冷媒調整部を通過させた後、前記コンプレッサに再度流入させて、前記冷媒回路内で循環させ、
前記冷媒を前記冷媒回路から取り出す冷媒回収モードでは、前記取出口が開放される前に、前記冷媒調整部を前記第２状態にして、前記コンプレッサから出力された前記冷媒を、前記空調部及び前記冷媒調整部を通過させた後、前記コンプレッサに再度流入させて、前記冷媒回路内で循環させる車両用空調装置。
【請求項９】
請求項８に記載の車両用空調装置において、
前記取出口は、前記冷媒回路における、前記空調部よりも下流に設けられている車両用空調装置。

発明の詳細な説明【技術分野】
【０００１】
ここに開示された技術は、車両用空調装置の冷媒取り出し方法及び車両用空調装置に関する技術分野に属する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来より、冷媒を用いて車室内の空気調和を行う車両用空調装置が知られている。
【０００３】
例えば、特許文献１に記載の車両用空調装置では、冷房モードでは、コンプレッサから出力した冷媒を、ヒータコア、室外熱交換器、空調弁、エバポレータの順で循環させて、コンプレッサに再度流入させ、暖房モードでは、コンプレッサから出力した冷媒を、ヒータコア、膨張弁、室外熱交換器の順で循環させて、コンプレッサに再度流入させる。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－０３５１０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、車両用空調装置の冷媒を交換するときには、冷媒回路から既存の冷媒を全て排出する必要がある。従来は、冷媒回路の取出口を開放するとともに、外部装置で減圧して、冷媒を回収するため、冷媒の回収に時間がかかっていた。特に、暖房モードを実行するような外気温が低い環境では、冷媒を回収する段階で冷媒が液化していることがある。冷媒が液化していると、冷媒が気化する程度にまで冷媒回路を減圧させる必要があるため、冷媒の回収時間が長くなってしまう。
【０００６】
ここに開示された技術は斯かる点に鑑みてなされたものであり、その目的とするところは、冷媒回路からの冷媒の回収時間を短くすることにある。
【課題を解決するための手段】
【０００７】
前記課題を解決するために、ここに開示された技術の第１の態様は、冷媒回路を循環する冷媒を用いて車室内の空気調和を行う車両用空調装置の冷媒取り出し方法を対象とする。前記車両用空調装置は、前記車室内の空気調和を行うための空調部と、減圧により前記冷媒を気化させる第１状態と、減圧による前記冷媒の気化を行わない第２状態とに変更可能な冷媒調整部と、前記冷媒を圧縮してから出力するコンプレッサと、前記冷媒を前記冷媒回路の外に取り出す取出口と、を含む。前記冷媒を用いて前記車室内の空気調和を行う冷房モード及び暖房モードでは、前記冷媒調整部を前記第１状態にして、前記コンプレッサから出力された前記冷媒を、前記空調部及び前記冷媒調整部を通過させた後、前記コンプレッサに再度流入させて、前記冷媒回路内で循環させ、前記冷媒を前記冷媒回路から取り出す冷媒回収モードでは、前記冷媒調整部を前記第２状態にして、前記コンプレッサから出力された前記冷媒を、前記空調部及び前記冷媒調整部の順に通過させた後、前記コンプレッサに再度流入させて、前記冷媒回路内で循環させる冷媒加熱ステップと、前記冷媒加熱ステップの後又は前記冷媒加熱ステップの実行中に、前記取出口を開放する取り出しステップと、を備える。
【０００８】
第１の態様では、冷媒加熱ステップにより、減圧による冷媒の気化を行わずに、冷媒回路を循環させることで、冷媒回路内で冷媒の温度及び圧力を高くすることができる。冷媒の温度が高くなれば、減圧せずとも、冷媒を気化させることができる。そして、冷媒の温度及び圧力が高い状態で取出口を開放することで、気化した冷媒を取出口から効率良く流出させることができる。これにより、冷媒の回収時間を短くできる。
【０００９】
なお、本明細書において、「減圧による冷媒の気化を行わない第２状態」とは、全ての冷媒を減圧により気化させない状態のみでなく、冷媒のごく一部が減圧により気化しかつ冷媒の大半が減圧による気化をされない状態を含む。
【００１０】
第２の態様は、第１の態様において、前記空調部は、暖房用熱交換器及びエバポレータを有し、前記車両用空調装置は、前記冷媒が前記エバポレータを通過する開状態と前記冷媒が前記エバポレータを通過しない閉状態とに切り替え可能な第１切替部を更に含み、冷房モードでは、前記第１切替部を前記開状態にしかつ前記冷媒調整部を前記第１状態にして、前記コンプレッサから出力された前記冷媒を、前記暖房用熱交換器、前記冷媒調整部、前記エバポレータの順に通過させた後、前記コンプレッサに再度流入させ、暖房モードでは、前記第１切替部を前記閉状態にしかつ前記冷媒調整部を前記第１状態にして、前記コンプレッサから出力された前記冷媒を、前記暖房用熱交換器、前記冷媒調整部の順に通過させた後、前記コンプレッサに再度流入させ、前記冷媒回収モードの前記冷媒加熱ステップでは、前記第１切替部を前記閉状態にしかつ前記冷媒調整部を前記第２状態にして、前記コンプレッサから出力された前記冷媒を、前記暖房用熱交換器、前記冷媒調整部の順に通過させた後、前記コンプレッサに再度流入させる。
（【００１１】以降は省略されています）
