公開番号2025173347
公報種別公開特許公報(A)
公開日2025-11-27
出願番号2024078897
出願日2024-05-14
発明の名称燃料噴射装置
出願人株式会社デンソー
代理人弁理士法人服部国際特許事務所
主分類F02M 61/14 20060101AFI20251119BHJP(燃焼機関;熱ガスまたは燃焼生成物を利用する機関設備)
要約【課題】ノズルボデーの腐食を抑制可能な燃料噴射装置を提供する。
【解決手段】バックアップリング80は、リテーニングナット溝部55に設けられている。Oリング91は、ノズルボデー20の径方向外側においてバックアップリング80に対し軸方向の噴孔23側かつバックアップリング80に対し径方向内側に設けられている。ガスケット92は、リテーニングナット50の噴孔23側の端面に接するよう、ノズルボデー20の径方向外側においてリテーニングナット溝部55、バックアップリング80、および、Oリング91に対し軸方向の噴孔23側に設けられる。
【選択図】図2
特許請求の範囲【請求項１】
燃料が流入するノズル室（２００）、前記ノズル室に連通し燃料を噴射する噴孔（２３）、および、外周壁に形成された係止部（２４）を有するノズルボデー（２０）と、
前記ノズル室内で往復移動可能に設けられ、前記ノズル室と前記噴孔との間を開閉し前記噴孔からの燃料の噴射を断続するノズルニードル（３０）と、
前記ノズルボデーに対し前記噴孔とは反対側に設けられ、前記ノズル室に流入する燃料が流れる燃料通路（４０１）、および、外周壁に形成されたボデーねじ部（４２）を有するインジェクタボデー（４０）と、
前記ノズルボデーおよび前記インジェクタボデーの径方向外側に設けられ、前記ボデーねじ部に螺合するナットねじ部（５３）、前記係止部に係止される被係止部（５４）、および、前記噴孔側の端部の内周壁から径方向外側へ凹むよう形成された環状のリテーニングナット溝部（５５）を有し、前記ノズルボデーと前記インジェクタボデーとの間に互いが近付く方向の軸力を生じさせることが可能な筒状のリテーニングナット（５０）と、
前記リテーニングナット溝部に設けられた環状のバックアップリング（８０）と、
前記ノズルボデーの径方向外側において前記バックアップリングに対し軸方向の前記噴孔側かつ前記バックアップリングに対し径方向内側に設けられた環状のＯリング（９１）と、
前記リテーニングナットの前記噴孔側の端面に接するよう、前記ノズルボデーの径方向外側において前記リテーニングナット溝部、前記バックアップリング、および、前記Ｏリングに対し軸方向の前記噴孔側に設けられる環状のガスケット（９２）と、
を備える燃料噴射装置。
続きを表示（約 790 文字）【請求項２】
前記バックアップリングと前記リテーニングナット溝部との間には、径方向の隙間である径方向隙間（Ｓｒ１、Ｓｒ２）が形成され、
前記バックアップリングと前記ガスケットとの間には、軸方向の隙間である軸方向隙間（Ｓａ１、Ｓａ２）が形成される請求項１に記載の燃料噴射装置。
【請求項３】
前記バックアップリングの内周壁は、前記ノズルボデーの外周壁と接している請求項２に記載の燃料噴射装置。
【請求項４】
前記バックアップリングの内径は、前記ノズルボデーの外径より大きい請求項２に記載の燃料噴射装置。
【請求項５】
前記バックアップリングは、前記Ｏリングの前記噴孔とは反対側の部位に当接する当接環状面（８０１）、および、前記Ｏリングの径方向外側の部位に当接する当接筒状面（８０２）を有する請求項１～４のいずれか一項に記載の燃料噴射装置。
【請求項６】
前記バックアップリングは、前記Ｏリングの前記噴孔とは反対側の部位および前記Ｏリングの径方向外側の部位に当接する当接テーパ面（８０３）を有する請求項１～４のいずれか一項に記載の燃料噴射装置。
【請求項７】
前記バックアップリングは、前記当接テーパ面の径方向内側において前記ノズルボデーの外周壁に対向する対向筒状面（８０４）、および、前記当接テーパ面の前記噴孔側において前記ガスケットに対向する平面状の対向環状面（８０５）を有する請求項６に記載の燃料噴射装置。
【請求項８】
前記バックアップリングは、前記Ｏリングの前記噴孔とは反対側の部位に当接する第１リング（８１）、および、前記第１リングとは別体に形成され前記Ｏリングの径方向外側の部位に当接する第２リング（８２）を有する請求項１～４のいずれか一項に記載の燃料噴射装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、燃料噴射装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
近年、排気規制によるＥＧＲ多用に伴い燃料噴射装置のノズルボデーに腐食が発生することへの対策として、ノズルボデーに対しメッキなどの耐食処理が施されている。しかしながら、従来の燃料噴射装置では、ノズルボデーの根本にメッキ処理を施しても、リテーニングナットの締結時にノズルボデーの根本のＲ部の応力が高くなりメッキ割れが生じる懸念があるため、ノズルボデーの根本にはメッキ処理を施さないことが一般的である。メッキ処理などの腐食対策を施していないノズルボデーの根本の耐食性は低いため、ノズルボデーの根本周辺に燃焼ガス（酸）が侵入し、かつ、凝縮水が発生することにより、ノズルボデーの根本で腐食が発生する。
【先行技術文献】
【特許文献】
【０００３】
欧州特許第２３２１５２１号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
例えば、特許文献１の燃料噴射装置では、ノズルボデーの根本を腐食液に触れさせないようにするため、ノズルボデー、リテーニングナット、ガスケット間にＯリングを設け、ノズルボデーの根本周辺への燃焼ガスの侵入を抑制している。特許文献１の燃料噴射装置では、ノズルボデーを保持するリテーニングナットは、インジェクタボデーとナットねじ部で締結されており、これにより、リテーニングナットおよびインジェクタボデーの軸の位置が決定する。ノズルボデーは、インジェクタボデーに対しピン等で固定されている。そのため、リテーニングナットとノズルボデーとの間で軸ズレが生じ、Ｏリングの径方向の圧縮率を全周で一定に保つことが困難になるおそれがある。これにより、ノズルボデーの根本周辺への燃焼ガスの侵入の抑制が困難になるおそれがある。
【０００５】
本発明の目的は、ノズルボデーの腐食を抑制可能な燃料噴射装置を提供することにある。
【課題を解決するための手段】
【０００６】
本発明に係る燃料噴射装置は、ノズルボデー（２０）とノズルニードル（３０）とインジェクタボデー（４０）と筒状のリテーニングナット（５０）と環状のバックアップリング（８０）と環状のＯリング（９１）と環状のガスケット（９２）とを備える。ノズルボデーは、燃料が流入するノズル室（２００）、ノズル室に連通し燃料を噴射する噴孔（２３）、および、外周壁に形成された係止部（２４）を有する。ノズルニードルは、ノズル室内で往復移動可能に設けられ、ノズル室と噴孔との間を開閉し噴孔からの燃料の噴射を断続する。
【０００７】
インジェクタボデーは、ノズルボデーに対し噴孔とは反対側に設けられ、ノズル室に流入する燃料が流れる燃料通路（４０１）、および、外周壁に形成されたボデーねじ部（４２）を有する。リテーニングナットは、ノズルボデーおよびインジェクタボデーの径方向外側に設けられ、ボデーねじ部に螺合するナットねじ部（５３）、係止部に係止される被係止部（５４）、および、噴孔側の端部の内周壁から径方向外側へ凹むよう形成された環状のリテーニングナット溝部（５５）を有し、ノズルボデーとインジェクタボデーとの間に互いが近付く方向の軸力を生じさせることが可能である。
【０００８】
バックアップリングは、リテーニングナット溝部に設けられている。Ｏリングは、ノズルボデーの径方向外側においてバックアップリングに対し軸方向の噴孔側かつバックアップリングに対し径方向内側に設けられている。ガスケットは、リテーニングナットの噴孔側の端面に接するよう、ノズルボデーの径方向外側においてリテーニングナット溝部、バックアップリング、および、Ｏリングに対し軸方向の噴孔側に設けられる。
【０００９】
本発明では、Ｏリングは、ノズルボデーの径方向外側においてバックアップリングに対し軸方向の噴孔側かつバックアップリングに対し径方向内側に設けられている。そのため、インジェクタボデーへのリテーニングナットの締結時にリテーニングナットとノズルボデーとの間で軸ズレが生じても、この軸ズレのＯリングへの影響を低減でき、Ｏリングの径方向の圧縮率を全周で一定に保つ効果が期待できる。これにより、ノズルボデーの根本周辺への燃焼ガスの侵入を抑制できる。その結果、メッキ処理などの腐食対策をノズルボデーの根本に施さない場合でも、ノズルボデーの腐食を抑制できる。
【図面の簡単な説明】
【００１０】

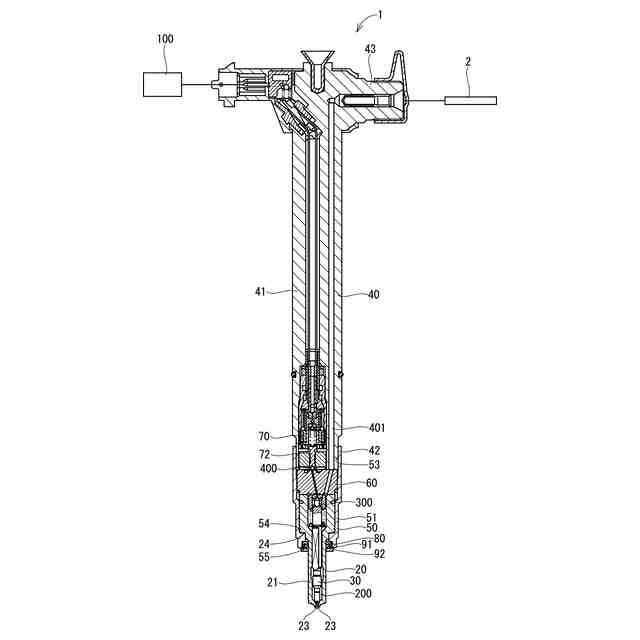

第１実施形態による燃料噴射装置を示す断面図。

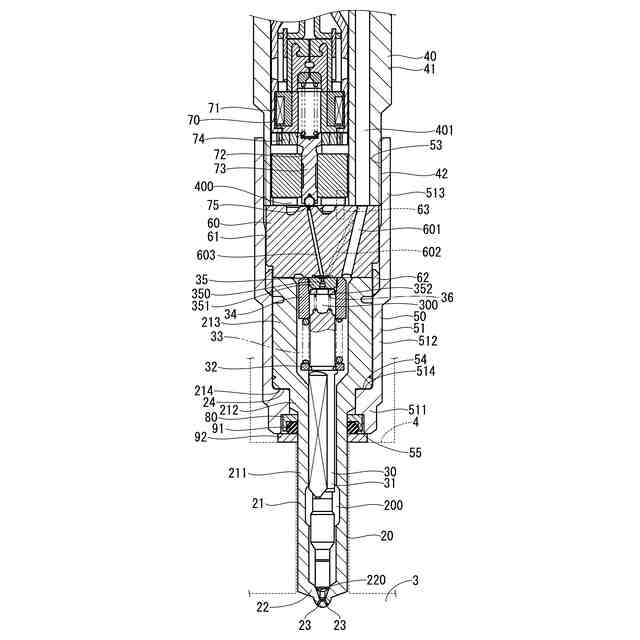

第１実施形態による燃料噴射装置の一部を示す断面図。

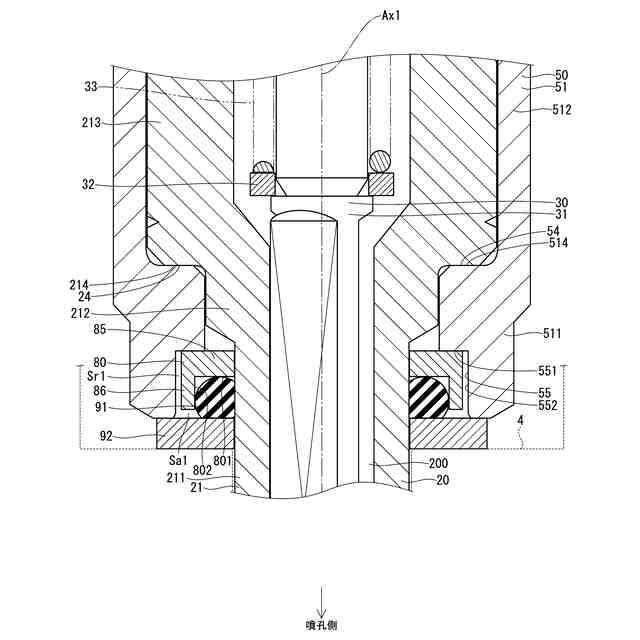

第１実施形態による燃料噴射装置のバックアップリング、Ｏリング、ガスケット、および、その近傍を示す断面図。

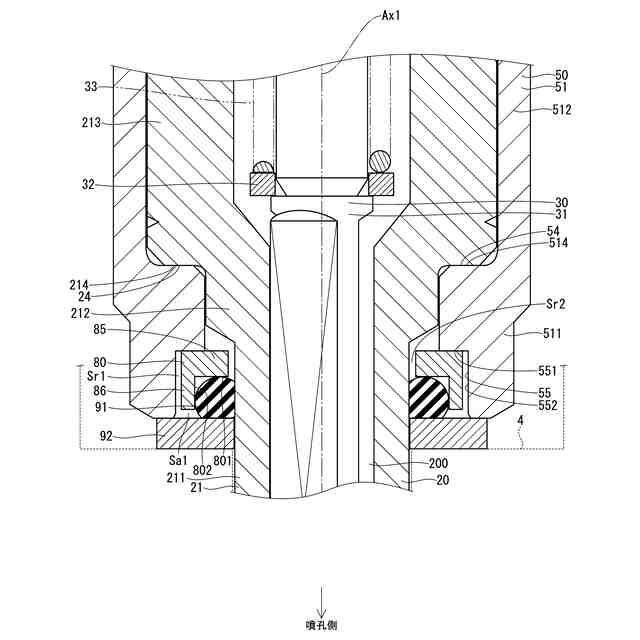

第２実施形態による燃料噴射装置のバックアップリング、Ｏリング、ガスケット、および、その近傍を示す断面図。

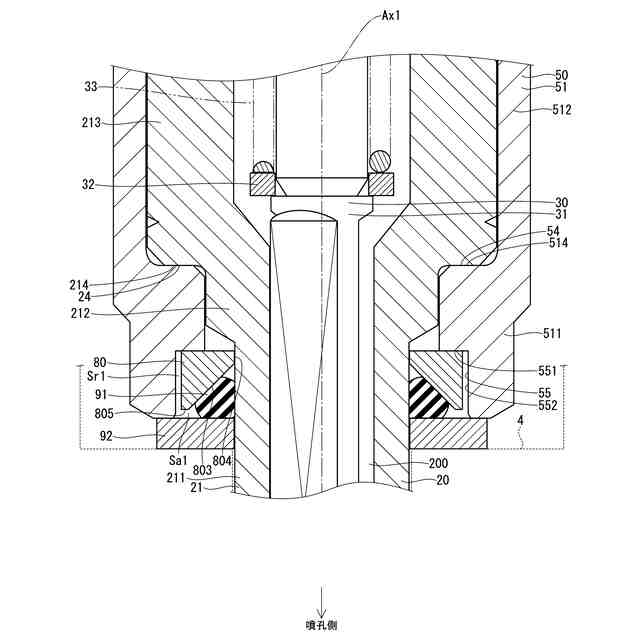

第３実施形態による燃料噴射装置のバックアップリング、Ｏリング、ガスケット、および、その近傍を示す断面図。
第４実施形態による燃料噴射装置のバックアップリング、Ｏリング、ガスケット、および、その近傍を示す断面図。

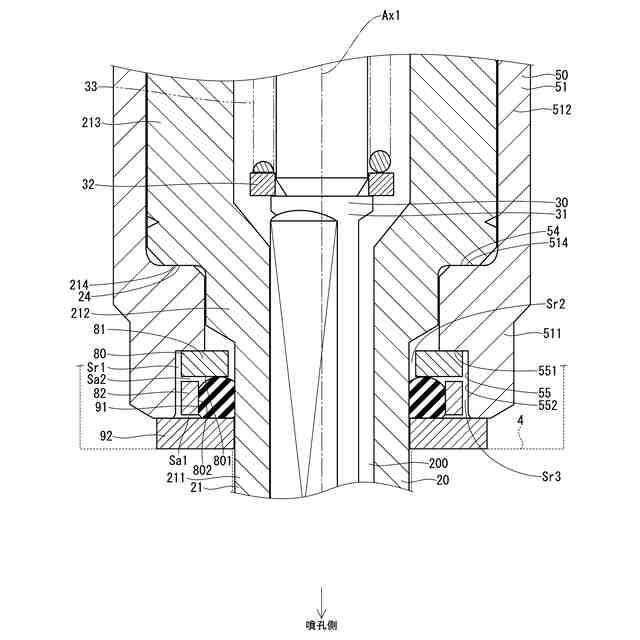

第５実施形態による燃料噴射装置のバックアップリング、Ｏリング、ガスケット、および、その近傍を示す断面図。
【発明を実施するための形態】
（【００１１】以降は省略されています）
