公開番号2025172683
公報種別公開特許公報(A)
公開日2025-11-26
出願番号2025027774
出願日2025-02-25
発明の名称画像形成装置、画像形成方法、画像形成システムおよびプログラム
出願人株式会社リコー
代理人弁理士法人ITOH
主分類B41J 29/38 20060101AFI20251118BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】印刷効率を向上させることができる画像形成装置の提供を目的とする。
【解決手段】本発明の一態様に係る画像形成装置は、第1印刷ジョブによって印刷され、後処理が施される前のシートを積載し、前記シートが満載になると前記第1印刷ジョブを停止させる停止信号を送信するバッファ部と、前記第1印刷ジョブによって印刷され、後処理を施した前記シートを排出する第1排出部と、前記停止信号の受信によって前記第1印刷ジョブが停止した後に実行を開始する第2印刷ジョブによって印刷された前記シートを排出する第2排出部と、印刷性能に基づいて印刷ジョブごとの印刷に要する予想印刷時間を算出し、後処理性能に基づいて前記印刷ジョブごとの後処理に要する予想後処理時間を算出する算出部と、前記予想印刷時間および前記予想後処理時間に基づいて、複数の前記印刷ジョブから前記第2印刷ジョブとする印刷ジョブを選択する選択部と、を備える。
【選択図】図6
特許請求の範囲【請求項１】
第１印刷ジョブによって印刷され、後処理が施される前のシートを積載し、前記シートが満載になると前記第１印刷ジョブを停止させる停止信号を送信するバッファ部と、
前記第１印刷ジョブによって印刷され、後処理を施した前記シートを排出する第１排出部と、
前記停止信号の受信によって前記第１印刷ジョブが停止した後に実行を開始する第２印刷ジョブによって印刷された前記シートを排出する第２排出部と、
印刷性能に基づいて印刷ジョブごとの印刷に要する予想印刷時間を算出し、後処理性能に基づいて前記印刷ジョブごとの後処理に要する予想後処理時間を算出する算出部と、
前記予想印刷時間および前記予想後処理時間に基づいて、複数の前記印刷ジョブから前記第２印刷ジョブとする前記印刷ジョブを選択する選択部と、
を備える画像形成装置。
続きを表示（約 1,800 文字）【請求項２】
前記算出部は、
前記第１印刷ジョブを停止する時間であって、前記予想後処理時間から前記予想印刷時間を引いた時間である印刷一時停止時間と、複数の前記第１印刷ジョブの前記印刷一時停止時間の累計時間である累計印刷一時停止時間と、を算出し、
前記選択部は、
前記予想印刷時間および前記累計印刷一時停止時間を比較することによって、前記第２印刷ジョブとする前記印刷ジョブを選択する、
請求項１に記載の画像形成装置。
【請求項３】
前記選択部は、
前記第１印刷ジョブの前記予想印刷時間が、当該第１印刷ジョブの１つ前に受け付けられた前記第１印刷ジョブの前記累計印刷一時停止時間以上であって、
当該第1印刷ジョブの前記予想印刷時間が、当該第1印刷ジョブの前記印刷一時停止時間を除いた当該第１印刷ジョブの１つ後に受け付けられた前記第１印刷ジョブの前記累計印刷一時停止時間未満であれば、
当該第１印刷ジョブを前記第２印刷ジョブとして選択する、
請求項２に記載の画像形成装置。
【請求項４】
一連の前記印刷ジョブの印刷が完了した後に、前記第１印刷ジョブと前記第２印刷ジョブとの前後関係を含むジョブ情報を印刷した前記シートを排出する、
請求項１に記載の画像形成装置。
【請求項５】
第１印刷ジョブによって印刷され、後処理が施される前のシートを積載し、前記シートが満載になると前記第１印刷ジョブを停止させる停止信号を送信するバッファ部と、
前記第１印刷ジョブによって印刷され、後処理を施した前記シートを排出する第１排出部と、
前記停止信号の受信によって前記第１印刷ジョブが停止した後に実行を開始する第２印刷ジョブによって印刷された前記シートを排出する第２排出部と、
印刷性能に基づいて印刷ジョブごとの印刷に要する予想印刷時間を算出し、後処理性能に基づいて前記印刷ジョブごとの後処理に要する予想後処理時間を算出する算出手段と、
前記予想印刷時間および前記予想後処理時間に基づいて、複数の前記印刷ジョブから前記第２印刷ジョブとする前記印刷ジョブを選択する選択手段と、
を備える画像形成システム。
【請求項６】
第１印刷ジョブによって印刷され、後処理が施される前のシートを積載するバッファ部と、
前記第１印刷ジョブによって印刷され、後処理を施した前記シートを排出する第１排出部と、
第２印刷ジョブによって印刷された前記シートを排出する第２排出部と、
を備える画像形成装置が実行する画像形成方法であって、
前記バッファ部に積載された前記シートが満載になると前記第１印刷ジョブを停止させる停止信号を送信するステップと、
前記停止信号の受信によって前記第１印刷ジョブが停止した後に前記第２印刷ジョブの実行を開始するステップと、
印刷性能に基づいて印刷ジョブごとの印刷に要する予想印刷時間を算出し、後処理性能に基づいて前記印刷ジョブごとの後処理に要する予想後処理時間を算出するステップと、
前記予想印刷時間および前記予想後処理時間に基づいて、複数の前記印刷ジョブから前記第２印刷ジョブとする前記印刷ジョブを選択するステップと、
を含む画像形成方法。
【請求項７】
第１印刷ジョブによって印刷され、後処理が施される前のシートを積載するバッファ部と、
前記第１印刷ジョブによって印刷され、後処理を施した前記シートを排出する第１排出部と、
第２印刷ジョブによって印刷された前記シートを排出する第２排出部と、
を備える画像形成装置に実行させるプログラムであって、
前記バッファ部に積載された前記シートが満載になると前記第１印刷ジョブを停止させる停止信号を送信する処理と、
前記停止信号の受信によって前記第１印刷ジョブが停止した後に前記第２印刷ジョブの実行を開始する処理と、
印刷性能に基づいて印刷ジョブごとの印刷に要する予想印刷時間を算出し、後処理性能に基づいて前記印刷ジョブごとの後処理に要する予想後処理時間を算出する処理と、
前記予想印刷時間および前記予想後処理時間に基づいて、複数の前記印刷ジョブから前記第２印刷ジョブとする前記印刷ジョブを選択する処理と、
を実行させるプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、画像形成装置、画像形成方法、画像形成システムおよびプログラムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
画像形成装置において、接続されている後処理機との処理速度の差異を補填するバッファを設ける技術が知られている。特許文献１には、複数のジョブの入力を受け付けて並行処理を行い、ページを印刷した用紙を複数の排紙トレイのうち何れの排紙トレイに出力させるかを関連づけ、排紙トレイ毎のページを出力待ちページキューに蓄積する印刷装置に関する技術が開示されている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
受け付けたジョブと排紙トレイが関連付けられると、関連付けられたトレイが使用状態であって空いていない場合、印刷待ちが発生することから、印刷効率が低下する虞がある。
【０００４】
本発明は、上記の課題を解決するため、印刷効率を向上させる画像形成装置の提供を目的とする。
【課題を解決するための手段】
【０００５】
本発明の一態様に係る画像形成装置は、第１印刷ジョブによって印刷され、後処理が施される前のシートを積載し、前記シートが満載になると前記第１印刷ジョブを停止させる停止信号を送信するバッファ部と、前記第１印刷ジョブによって印刷され、後処理を施した前記シートを排出する第１排出部と、前記停止信号の受信によって前記第１印刷ジョブが停止した後に実行を開始する第２印刷ジョブによって印刷された前記シートを排出する第２排出部と、印刷性能に基づいて印刷ジョブごとの印刷に要する予想印刷時間を算出し、後処理性能に基づいて前記印刷ジョブごとの後処理に要する予想後処理時間を算出する算出部と、前記予想印刷時間および前記予想後処理時間に基づいて、複数の前記印刷ジョブから前記第２印刷ジョブとする前記印刷ジョブを選択する選択部と、を備える。
【発明の効果】
【０００６】
本発明に係る画像形成装置によれば、印刷効率を向上させることができる。
【図面の簡単な説明】
【０００７】
本発明の一実施形態に係る画像形成装置の全体構成の概略図である。

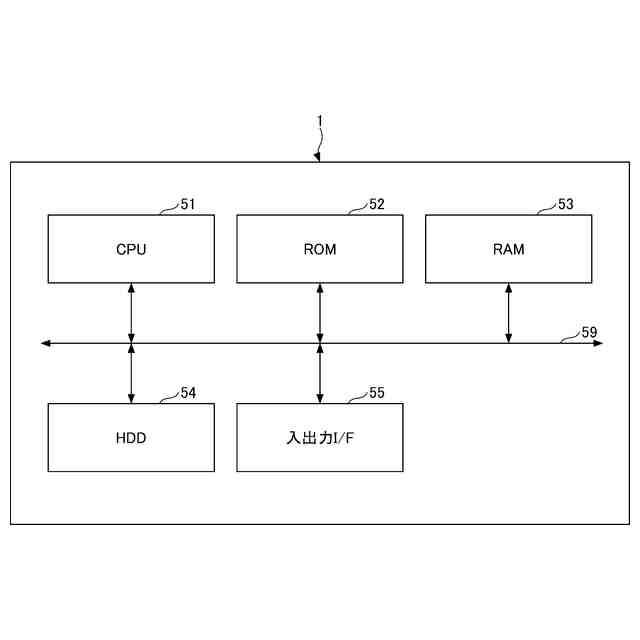

本発明の一実施形態に係る画像形成装置のハードウェア構成図である。

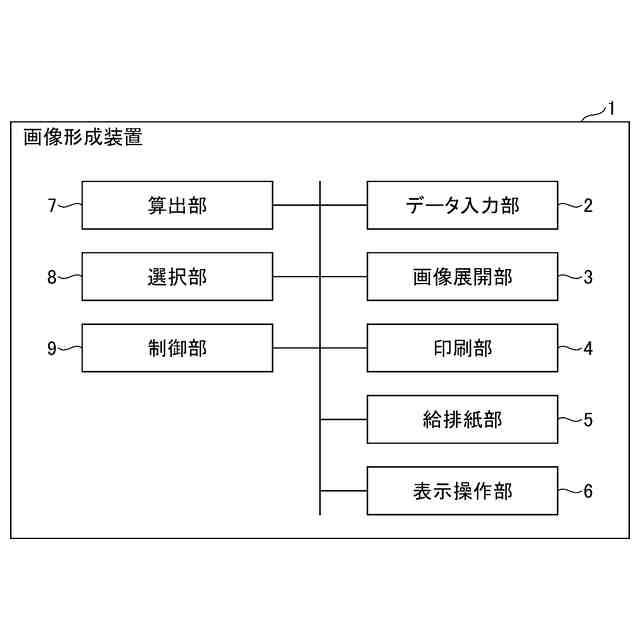

本発明の一実施形態に係る画像形成装置の機能ブロック図である。

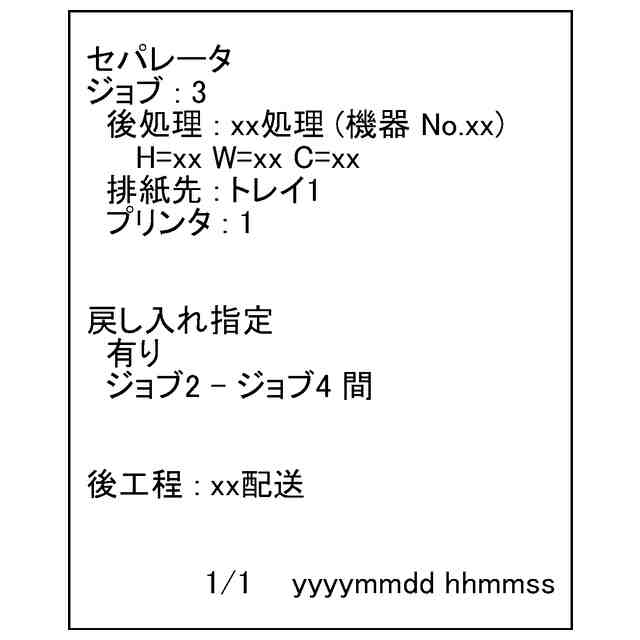

本発明の一実施形態に係る画像形成装置が排出するジョブ情報を印刷したシートの例を示す図である。
本発明の一実施形態に係る画像形成装置が実行する画像形成方法を示すフロー図である。

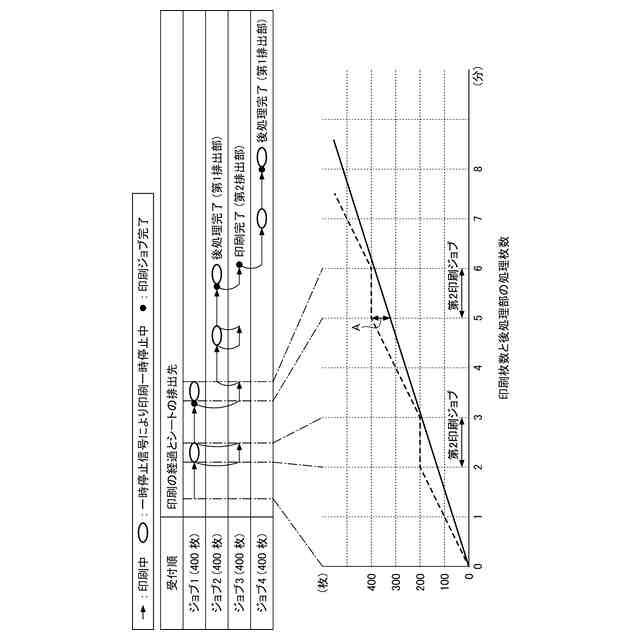

本発明の一実施形態に係る画像形成装置における印刷ジョブごとの進捗、後処理の速度および印刷速度の関係を説明するための図である。

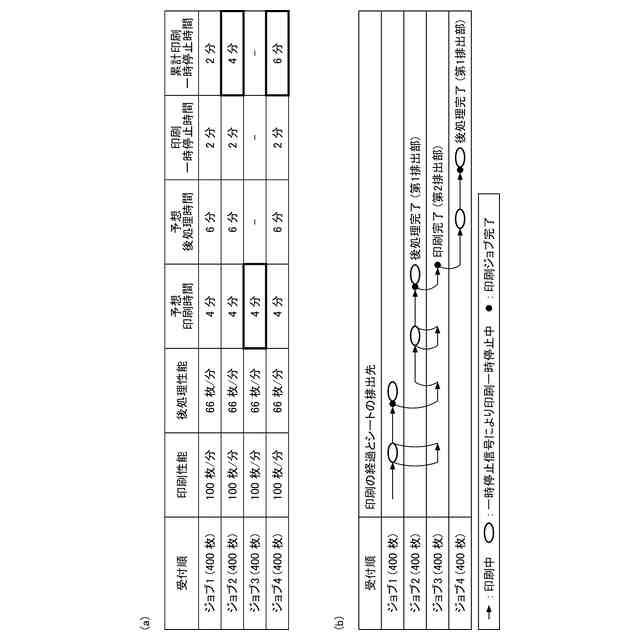

本発明の一実施形態に係る画像形成装置の実施例１を示す図である。

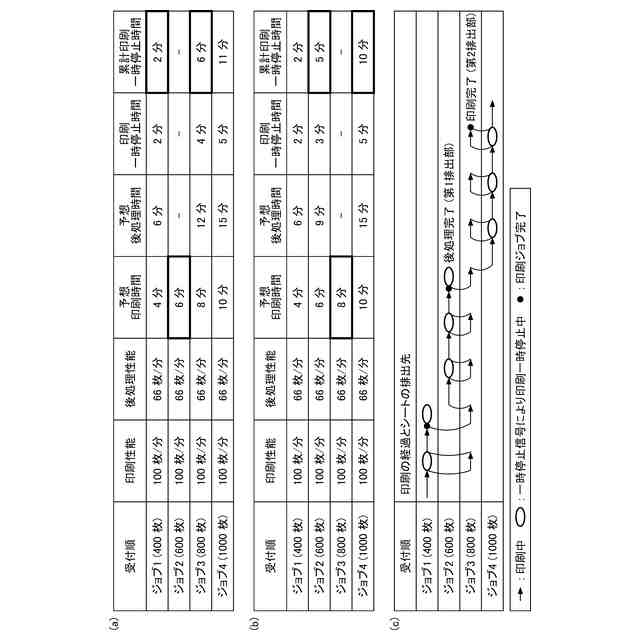

本発明の一実施形態に係る画像形成装置の実施例２を示す図である。

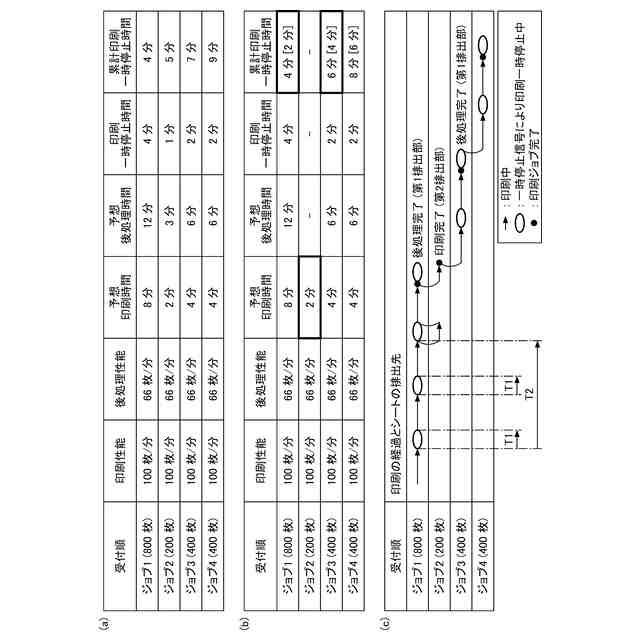

本発明の一実施形態に係る画像形成装置の実施例３を示す図である。
【発明を実施するための形態】
【０００８】
以下、図面を参照して発明を実施するための形態について説明する。各図面において、同一構成部分には同一符号を付し、重複した説明を省略する場合がある。
【０００９】
［実施形態］
＜画像形成装置１の構成＞

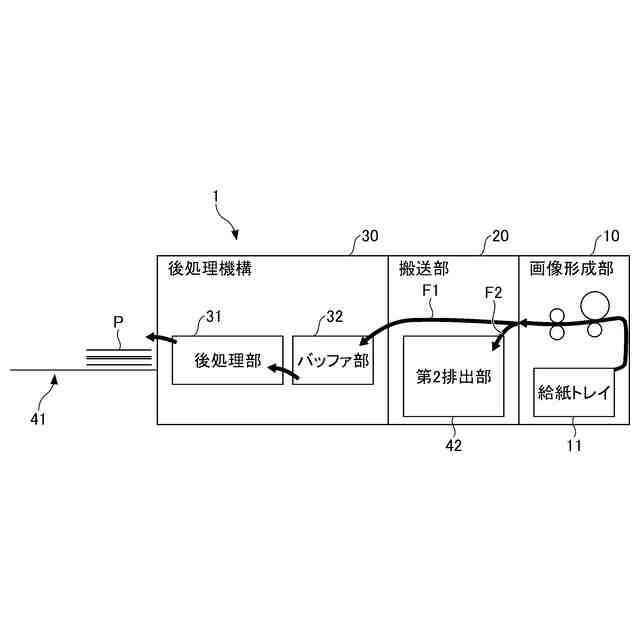

図１は、本発明の一実施形態に係る画像形成装置１の全体構成の概略図である。画像形成装置１は、例えば、プリンタ、コピー、ファクシミリ等の機能を含むＭＦＰ（Multifunction Peripheral）や、プリンタ等の画像形成機能を含む電子機器であってもよい。
【００１０】
画像形成装置１は、画像形成部１０、搬送部２０、後処理機構３０、第１排出部４１および第２排出部４２を備える。第２排出部４２は、搬送部２０に含まれてもよい。図中の矢印は、シートＰの流れを示す。以下では、印刷されたシートＰを、後処理を施して第１排出部４１に排出する印刷ジョブを第１印刷ジョブ、印刷されたシートＰを第２排出部４２に排出する印刷ジョブを第２印刷ジョブとする。図中の矢印Ｆ１は、第１印刷ジョブによって印刷されたシートＰの流れを示す。また、図中の矢印Ｆ２は、第２印刷ジョブによって印刷されたシートＰの流れを示す。
（【００１１】以降は省略されています）
