公開番号2025172155
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2025148887,2024077286
出願日2025-09-09,2024-05-10
発明の名称スタンプ
出願人株式会社タイヨートマー,株式会社こどものかお,惠州万璽科技有限公司
代理人弁理士法人とこしえ特許事務所
主分類B41K 1/04 20060101AFI20251113BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】複数の印面を有する非回転式のスタンプにおいて、汎用性に優れたスタンプを提供する。
【解決手段】印面112を含み、単体で押印可能なスタンプユニット11と、複数の前記スタンプユニット11を所定の配列で支持する固定フレーム12と、を備え、前記スタンプユニット11のそれぞれは、前記固定フレーム12に着脱可能に設けられている。
【選択図】図3
特許請求の範囲【請求項１】
印面を含み、単体で押印可能なスタンプユニットと、
複数の前記スタンプユニットを所定の配列で支持する固定フレームと、を備え、
前記スタンプユニットのそれぞれは、前記固定フレームに着脱可能に設けられている非回転式スタンプ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、スタンプに関し、特に複数の印面を有する非回転式のスタンプに関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
この種の複数の印面を有する非回転式のスタンプとして、複数の異なる印面を同一位置に押圧印字して重ね印字することにより、多色印字を可能にした浸透印式スタンプが知られている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開平１１－２６３０５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記従来の複数の印面を有する非回転式のスタンプは、同一位置に精度良く重ね印字するために、印面が印面保持部に予め固定されているので、個々の印面を取り外すことができない。そのため、異なる印面に交換したり、印面の位置を互いに取り替えたりすることができず、汎用性に欠けるという問題がある。
【０００５】
本発明が解決しようとする課題は、複数の印面を有する非回転式のスタンプにおいて、汎用性に優れたスタンプを提供することである。
【課題を解決するための手段】
【０００６】
本発明は、印面を含み、単体で押印可能なスタンプユニットと、複数の前記スタンプユニットを所定の配列で支持する固定フレームと、を備え、
前記スタンプユニットのそれぞれは、前記固定フレームに着脱可能に設けられている非回転式スタンプによって上記課題を解決する。
【発明の効果】
【０００７】
本発明によれば、スタンプユニットのそれぞれは、前記固定フレームに着脱可能に設けられているので、異なるスタンプユニットに交換したり、スタンプユニットの位置を互いに取り替えたりすることができ、汎用性に優れたスタンプを提供することができる。
【図面の簡単な説明】
【０００８】
本発明の一実施の形態に係るスタンプの全体を示す斜視図である。
図１のスタンプを示す三面図（平面図、側面図及び正面図）である。

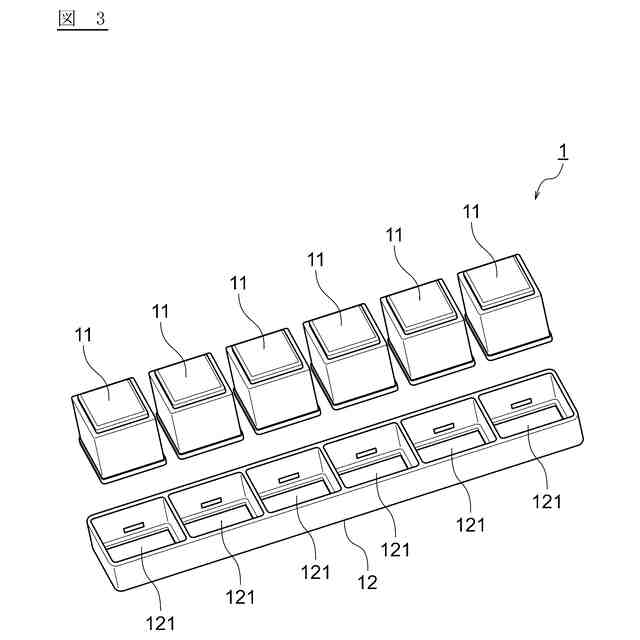

図１のスタンプの固定フレームからスタンプユニットを取り外した状態を示す斜視図である。

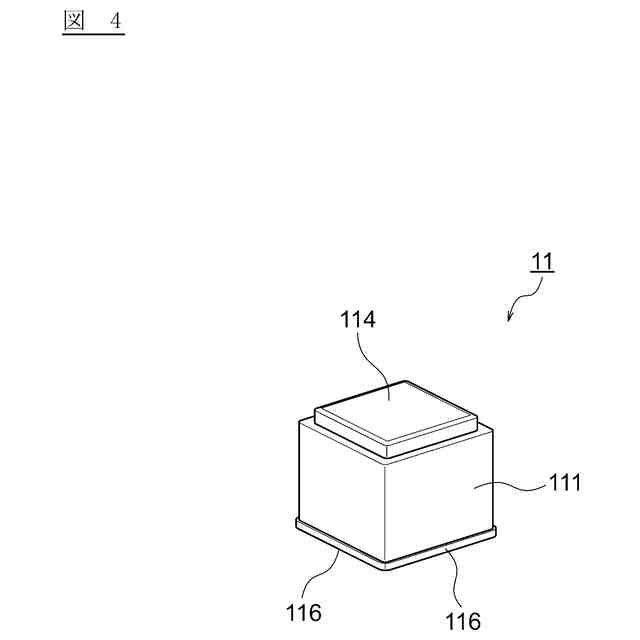

図１のスタンプユニットを示す斜視図である。

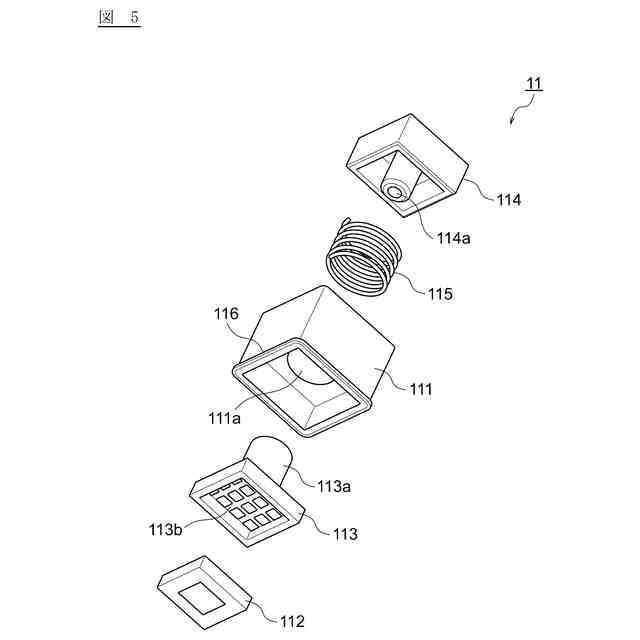

図４のスタンプユニットを示す分解斜視図である。
図２のVI-VI線に沿う断面図である。

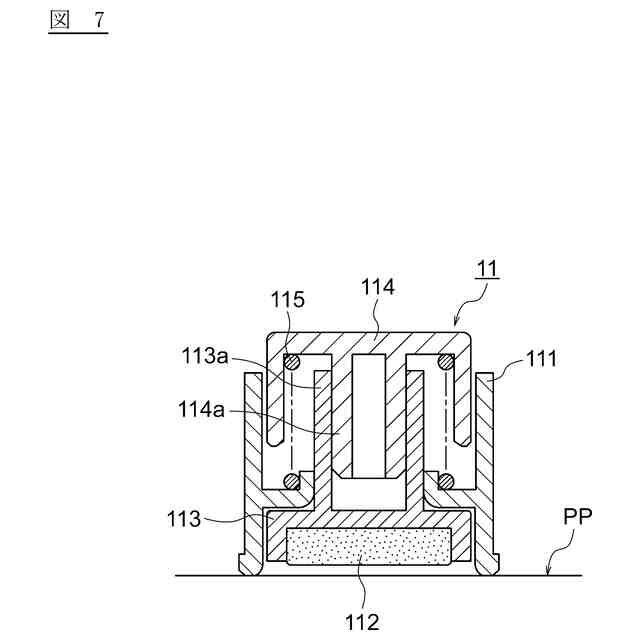

図６からスタンプユニットを抽出して示す断面図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照しながら、本発明を実施するための形態例を説明する。図１は、本発明の一実施の形態に係るスタンプ１を示す斜視図、図２は、本実施形態のスタンプ１を示す三面図（左上が平面図、右上が側面図、左下が正面図）である。本実施形態のスタンプ１は、複数の印面を有するスタンプであって、印面を含む複数のスタンプユニットが固定フレームに固定された非回転式スタンプである。すなわち本実施形態のスタンプ１は、複数の印面がベルトなどを介して回転する、いわゆる回転式スタンプではない。また、本実施形態のスタンプ１は、スタンプ本体を捺印紙面に置いた状態で押しボタンを押し、これにより印面を含む可動部分が捺印紙面に接近して捺印を行う、いわゆる押しボタン式スタンプである。
【００１０】
そのため、本実施形態のスタンプ１は、図１及び図２に示すように、複数のスタンプユニット１１と、固定フレーム１２と、ケース１３とを備える。以下、各部材について説明する。図３は、本実施形態のスタンプ１の固定フレーム１２からスタンプユニット１１を取り外した状態を示す斜視図、図４は、本実施形態のスタンプユニット１１を示す斜視図、図５は、本実施形態のスタンプユニット１１を示す分解斜視図、図６は、図２のVI-VI線に沿う断面図、図７は、図６からスタンプユニット１１だけを抽出して示す断面図である。
（【００１１】以降は省略されています）
