公開番号2025172125
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2025144700,2022120609
出願日2025-09-01,2022-07-28
発明の名称電池
出願人トヨタ自動車株式会社
代理人個人,個人
主分類H01M 50/105 20210101AFI20251113BHJP(基本的電気素子)
要約【課題】本開示は、水分の侵入を抑制可能な電池を提供することを主目的とする。
【解決手段】本開示においては、電極体と、上記電極体の側面部に配置された集電端子と、上記電極体および上記集電端子を覆うラミネートフィルムと、を備える電池であって、上記集電端子は、上記電極体と対向する第1面と、上記第1面と対向する第2面と、上記第1面の外縁から上記第2面側に延在する第3面と、上記第3面および上記第2面を結ぶ第1連結面と、を有し、上記電池を厚さ方向に断面視し、上記第3面および上記第1連結面の境界をB₁とし、上記第1連結面および上記第2面の境界をB₂とした場合に、上記B₂は、上記厚さ方向において、上記B₁より内側に位置し、上記ラミネートフィルムは、上記第3面および上記第1連結面を覆う、電池を提供することにより、上記課題を解決する。
【選択図】図3
特許請求の範囲【請求項１】
電極体と、
前記電極体の側面部に配置された集電端子と、
前記電極体および前記集電端子を覆うラミネートフィルムと、
を備える電池であって、
前記電池は、リチウムイオン二次電池であり、
前記集電端子は、前記電極体と対向する第１面と、前記第１面と対向する第２面と、前記第１面の外縁から前記第２面側に延在する第３面と、前記第３面および前記第２面を結ぶ第１連結面と、前記第１面の外縁から前記第２面側に延在し、かつ、前記第３面と対向する第４面と、前記第４面および前記第２面を結ぶ第２連結面と、を有し、
前記電池を厚さ方向に断面視し、前記第３面および前記第１連結面の境界をＢ
１
とし、前記第１連結面および前記第２面の境界をＢ
２
とし、前記第４面および前記第２連結面の境界をＢ
３
とし、前記第２連結面および前記第２面の境界をＢ
４
とした場合に、前記Ｂ
２
は、前記厚さ方向において、前記Ｂ
１
より内側に位置し、前記Ｂ
４
は、前記厚さ方向において、前記Ｂ
３
より内側に位置し、
前記ラミネートフィルムは、前記第３面および前記第１連結面を覆い、かつ、前記第４面および前記第２連結面を覆い、
前記第１連結面および前記第２連結面は、それぞれ、前記厚さ方向に面する面を有し、前記厚さ方向に面する面の少なくとも一部は、前記ラミネートフィルムにより覆われている、電池。
続きを表示（約 1,000 文字）【請求項２】
前記電池を厚さ方向に断面視した場合に、前記Ｂ
１
および前記Ｂ
２
が、一つの直線、複数の直線、または、曲線で結ばれている、請求項１に記載の電池。
【請求項３】
前記電池を厚さ方向に断面視した場合に、前記Ｂ
３
および前記Ｂ
４
が、一つの直線、複数の直線、または、曲線で結ばれている、請求項１または請求項２に記載の電池。
【請求項４】
前記集電端子および前記ラミネートフィルムの間に、樹脂フィルムが配置され、
前記樹脂フィルムの端部が、前記ラミネートフィルムの端部より突出している、請求項１または請求項２に記載の電池。
【請求項５】
電極体と、
前記電極体の側面部に配置された集電端子と、
前記電極体および前記集電端子を覆うラミネートフィルムと、
を備える電池であって、
前記電池は、リチウムイオン二次電池であり、
前記集電端子は、前記電極体と対向する第１面と、前記第１面と対向する第２面と、前記第１面の外縁から前記第２面側に延在する第３面と、を有し、
前記ラミネートフィルムは、前記第３面を覆いつつ、前記第２面まで延在し、
前記第２面における一部の領域は、前記ラミネートフィルムに覆われていない、電池。
【請求項６】

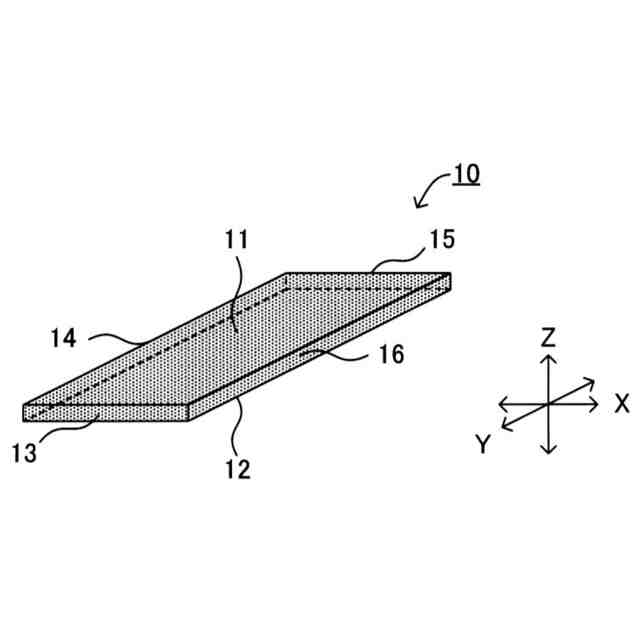

前記電池の奥行方向から見た前記集電端子の外縁形状は、長方形である、請求項１または請求項５に記載の電池。
【請求項７】
前記電池の奥行方向から見た前記電極体の外縁形状は、長方形である、請求項１または請求項５に記載の電池。
【請求項８】
前記ラミネートフィルムが、前記第３面、前記第１連結面、前記第４面および前記第２連結面に沿って、前記集電端子を覆っている、請求項１に記載の電池。
【請求項９】
前記電極体は、複数の集電タブを有し、
前記集電タブは、前記電極体側の端部である根元部と、前記集電端子と接続するための接続部と、前記根元部および前記接続部を結ぶ中間部と、を有し、
前記複数の集電タブは、それぞれの前記接続部が、前記集電タブの厚さ方向に積層された積層接続部を有する、請求項１または請求項５に記載の電池。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電池に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】

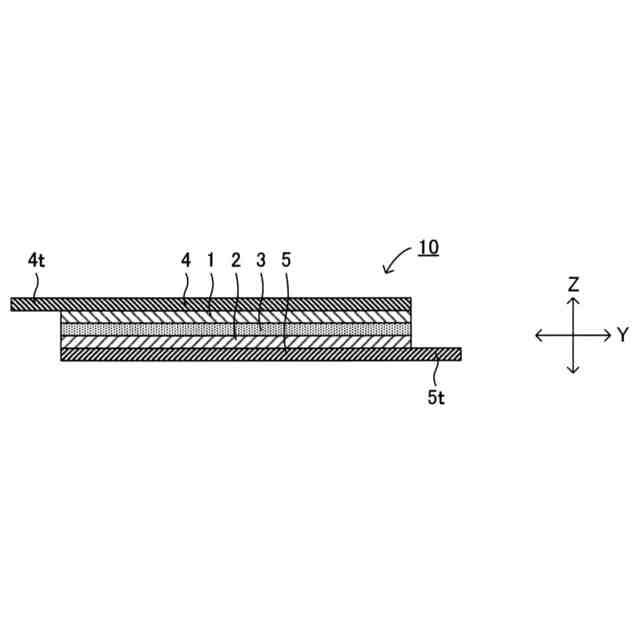

リチウムイオン二次電池等の電池は、通常、正極集電体、正極活物質層、電解質層、負極活物質層および負極集電体を有する電極体を備える。電極体は、例えば、外装材に囲まれた内部空間に封止される。特許文献１には、電極組立体と、電極組立体の外部を囲む外装材と、上記外装材を密封する第１および第２カバーとを含み、第１電極端子および第２電極端子が、それぞれ第１カバーおよび第２カバーを介して外部に引き出されたリチウムポリマー二次電池が開示されている。また、特許文献１には、外装材として、ラミネートフィルムが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－１０８６２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ラミネートフィルムは、通常、金属層および樹脂層を有する。金属層は、水分透過性を有しないが、樹脂層は、水分透過性を有する。樹脂層を介して水分が、ラミネートフィルムで封止された内部空間に侵入すると、電極体の劣化が生じる。
【０００５】
本開示は、上記実情に鑑みてなされたものであり、水分の侵入を抑制可能な電池を提供することを主目的とする。
【課題を解決するための手段】
【０００６】
［１］

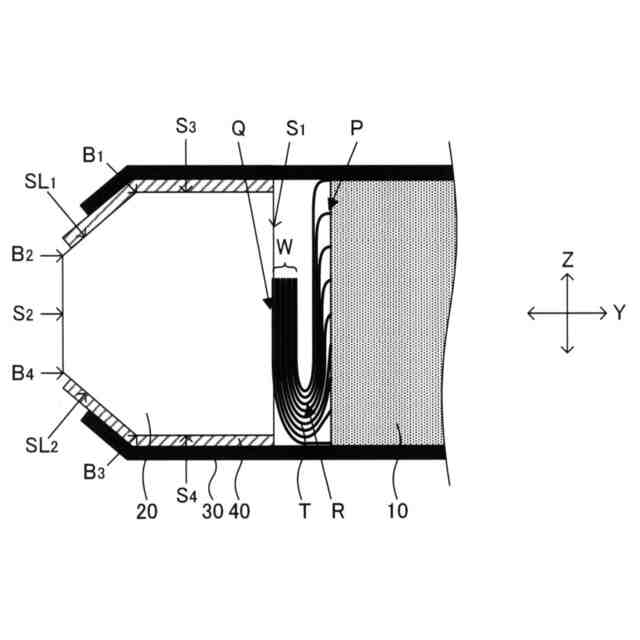

電極体と、上記電極体の側面部に配置された集電端子と、上記電極体および上記集電端子を覆うラミネートフィルムと、を備える電池であって、上記集電端子は、上記電極体と対向する第１面と、上記第１面と対向する第２面と、上記第１面の外縁から上記第２面側に延在する第３面と、上記第３面および上記第２面を結ぶ第１連結面と、を有し、上記電池を厚さ方向に断面視し、上記第３面および上記第１連結面の境界をＢ
１
とし、上記第１連結面および上記第２面の境界をＢ
２
とした場合に、上記Ｂ
２
は、上記厚さ方向において、上記Ｂ
１
より内側に位置し、上記ラミネートフィルムは、上記第３面および上記第１連結面を覆う、電池。
【０００７】
［２］

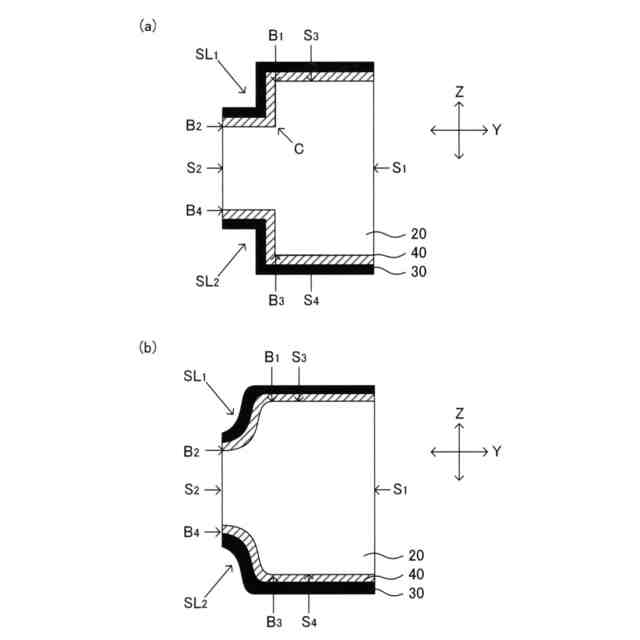

上記電池を厚さ方向に断面視した場合に、上記Ｂ
１
および上記Ｂ
２
が、一つの直線、複数の直線、または、曲線で結ばれている、［１］に記載の電池。
【０００８】
［３］
上記集電端子は、上記第１面の外縁から上記第２面側に延在し、かつ、上記第３面と対向する第４面と、上記第４面および上記第２面を結ぶ第２連結面と、を有し、上記電池を厚さ方向に断面視し、上記第４面および上記第２連結面の境界をＢ
３
とし、上記第２連結面および上記第２面の境界をＢ
４
とした場合に、上記Ｂ
４
は、上記厚さ方向において、上記Ｂ
３
より内側に位置し、上記ラミネートフィルムは、上記第４面および上記第２連結面を覆う、［１］または［２］に記載の電池。
【０００９】
［４］
上記電池を厚さ方向に断面視した場合に、上記Ｂ
３
および上記Ｂ
４
が、一つの直線、複数の直線、または、曲線で結ばれている、［３］に記載の電池。
【００１０】
［５］
上記集電端子および上記ラミネートフィルムの間に、樹脂フィルムが配置され、上記樹脂フィルムの端部が、上記ラミネートフィルムの端部より突出している、［１］から［４］のいずれかに記載の電池。
（【００１１】以降は省略されています）
